Labview_DQMH框架学习1--浅析

概要

DQMH（Delacor Queued Message Handler），借鉴了面向对象的设计思想，通过数据队列和消息处理机制，将复杂的系统分解为多个独立的模块，每个模块通过消息队列与其他模块通信，从而实现模块间的解耦和独立开发。

本文主要结合一个相对容易理解的例子，阐述DQMH框架的工作原理，希望对于刚刚接触DQMH框架开发的初学者有所帮助。

1、从这个例子开始吧

1.1模型

Teacher&Student这个例子建立三个对象，分别是Teacher_Math、Student_A、Student_B。

事件 /对象	Teacher_Math	Student _A	Student _B
Request	选课	/	/
Broadcast	点名、布置作业	作业进度	作业进度
Request&Wait for Reply	答疑	/	/

模型运行：

• Student通过按钮事件调用Teacher的选课Request，同时会主动注册Teacher的Broadcast事件（即选课后可以获得Teacher的广播事件），并将Name发送给Teacher；
• Teacher获取Studet的Name，将其加入选课的学生名单；可以对已经选课的Student进行点名和布置作业等操作，并且可以得到Student的作业进度；
• Student在遇到作业问题时，可以调用Teacher的答疑Request（需要明确是否需要等待）；
• Teacher收到答疑请求后，回答学生的问题；

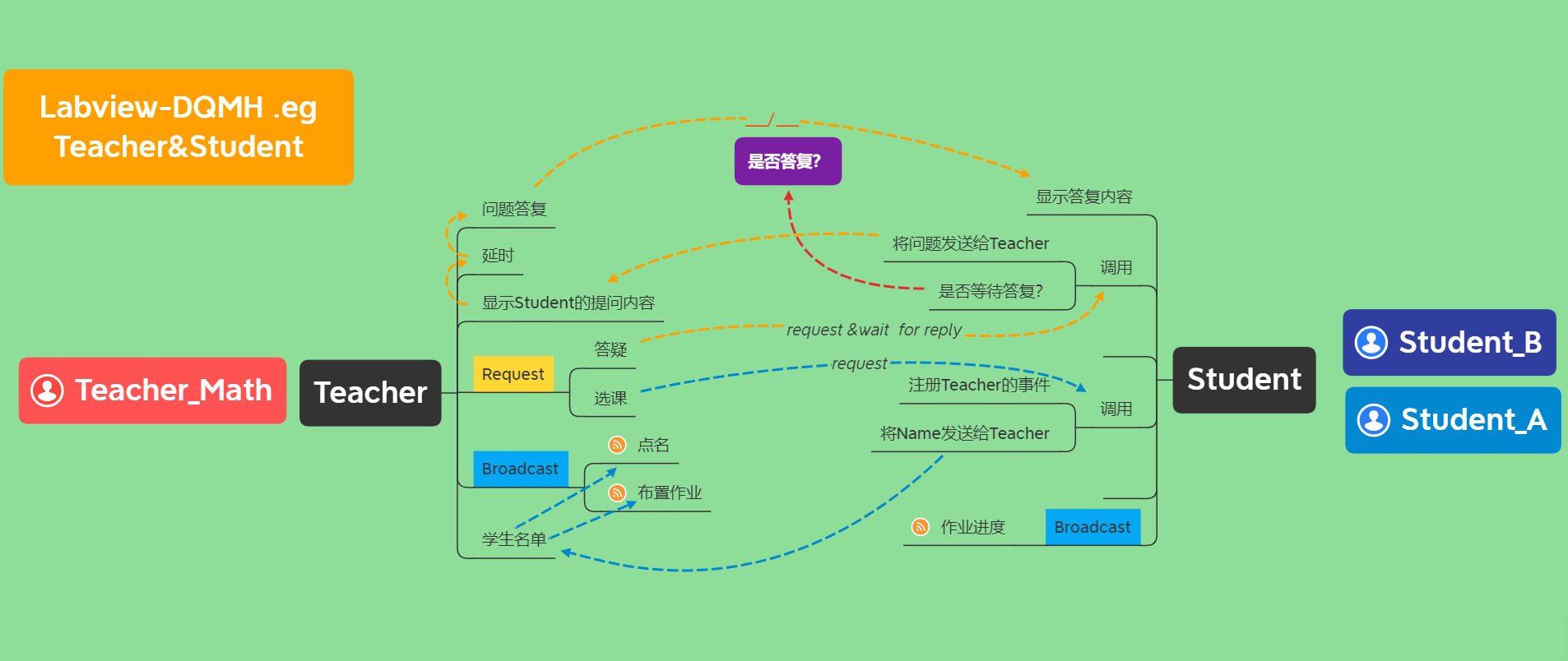

  模型运行界面如下：

DQMH-Teacher&Student.eg

1.2关于事件的理解

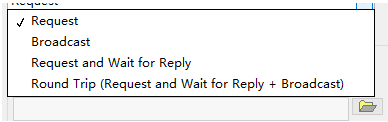

关于事件，DQMH中存在四种事件类型：（本例没有用到RoundTrip，个人理解RoundTrip是对于两个事件的组合，在相关的场景可以自由运用）

对于事件的理解：
0）. Moudle：可以想象成为一个设备；
1）. Request：可以想象成为设备上的一个按钮，按下按钮可以触发相关动作；
2）. Broadcast：可以想象为设备上的屏幕，显示设备对外公布信息；
3）. Request&Wait for Reply：可以理解为，按下按钮并提供相关信息后，可以得到对于提供信息的处理结果；在此过程中请求方可以选择是否需要等待设备的回复（若选择等待，则停止手上的工作直到产生处理结果；若选择不等待，则继续自己的工作）；
4）. RoundTrip（Request&Wait for Reply+Broadcast）：理解为3）+ 4）；

1.3模型建立过程

1）创建Module Teacher；
2）Teacher建立选课Request ；
3）Teacher建立答疑Request&WaitReply；
4）Teacher建立点名和布置作业的Broadcast；
5）创建Module Student；
6）Student建立作业进度的Broadcast;

1.4逻辑关系建立过程

1）Student 调用 Teacher 的 选课Request并传送Name，同时建立对Teacher 的Broadcast内容的订阅；
2）Student 调用 Teacher 的 答疑Request并传送Question，同时传输是否等待回复的布尔消息；
3）Teacher和Student ，在接收到对应的广播内容后，做相应的逻辑处理；

2、需要进一步思考的问题

在这个模型中，存在三个对象；实际场景中可能会建立多个老师和更多的学生，如果按照目前这种方式创建模型，会存在很多重复工作。后续更新会按照个人理解叙述一下处理方法。

小结

• 通过一个简单的模型，演示了DQMH框架的工作过程。
• 后续进一步优化。
