Cesium中EllipsoidRhumbLine的算法实现

htsitr

已于 2024-11-14 23:30:23 修改

阅读量937

点赞数 25

文章标签：算法

于 2024-11-14 23:24:32 首次发布

本文链接：https://blog.csdn.net/htsitr2/article/details/143781169

版权

1、什么是RhumbLine

rhumb line是民航术语中的一个重要概念，它在航空导航中具有重要的意义。rhumb line又称为loxodrome，指的是一条航线上的每一段都与指南针方向保持恒定夹角的曲线。在航空领域，rhumb line可以用来规划飞行航线，确保飞机以最短的距离到达目的地。

rhumb line的计算通常基于大圆航线的近似，这是由于大圆航线计算复杂且耗时较长。在航空导航中，大圆航线是地球上两点之间最短的弧线。而rhumb line则是为了简化计算而采用的近似方法，它可以在航空导航中提供足够的准确性和可行性。rhumb line的特点在于它表示一种恒定的航向，不论是向东、向西、向南还是向北。这种航线的计算相对简单，因为它只需考虑起点和终点的经纬度，并通过已知的方程式来确定航向角度。尽管rhumb line在距离上并不是最短路径，但在特定条件下，尤其是涉及短途飞行或在较为简单的水域内航行时，它的应用显得非常方便。

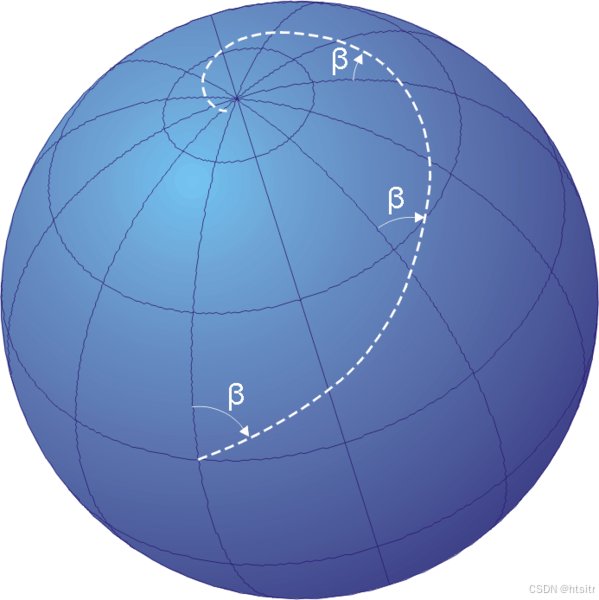

图片来自【数学】等角航线loxodrome/rhumb line - 知乎。

【ref:rhumb line 民航术语 - 百度文库】有些Cesium网站直接利用翻译软件把RhumbLine翻译成椭球上的横线是明显不对的。

2、RhumbLine有哪些方法

2.1 fromStartHeadingDistance

这个函数就是“一条航线上的每一段都与指南针方向保持恒定夹角的曲线”。它的参数也比较容易理解，包括开始点（start）、跟指南针的角度(heading)、行进的距离(distance)

2.2 findIntersectionWithLatitude

这个函数是计算某个纬度对应的经度。

2.2 findIntersectionWithLongitude

这个函数是计算某个经度对应的纬度。

2.3 interpolateUsingSurfaceDistance

从起点开始，每隔一段距离的位置，直到终点。即求插值点。

3、计算函数浅析

好了，上面第二章吃了这个类的快餐，本章节挑选几个有意思的函数或方法进行品鉴下。

3.1 calculateSigma

众所周知，经纬度转墨卡托的公式是

calculateSigme得到的就是在墨卡托坐标系下的X值，但只是比例值，并不是实际值，因为没有乘以公式中的K。

有了这个方法，在已知目标点纬度的情况下，就可以推出目标点所在的经度(longitude)，

const sigma1 = calculateSigma(ellipticity, start.latitude);
const sigma2 = calculateSigma(ellipticity, end.latitude);
deltaLongitude = Math.tan(heading) * (sigma2 - sigma1);
longitude = CesiumMath.negativePiToPi(start.longitude + deltaLongitude);

同理，有了这个方法，在已知起点终点的情况下，就可以推出两点之间应该与指南针的角度

const sigma1 = calculateSigma(ellipsoidRhumbLine._ellipticity, firstLatitude);
const sigma2 = calculateSigma(ellipsoidRhumbLine._ellipticity,secondLatitude);
return Math.atan2( CesiumMath.negativePiToPi(secondLongitude - firstLongitude),
    sigma2 - sigma1,
);

3.2 calculateM

众所周知，高斯-克吕格投影正算-即经纬度转为x和y 的公式就很复杂。

calculateM就是传递纬度，求得其中央子午线弧长。

有了这个方法，那么求两点之间的距离，即下面的代码：

const M1 = calculateM(ellipsoidRhumbLine._ellipticity, major,firstLatitude,);
const M2 = calculateM( ellipsoidRhumbLine._ellipticity,major,secondLatitude,);
distance = (M2 - M1) / Math.cos(heading);

需要注意，这个距离可能不是真实地球上的距离，可能因为跨带情况误差增大。
