ArcMap出图小技巧：主图设计、图例、比例尺、指北针、标题

ArcMap一个重要的功能是出图！！！！！

因为图片对于一些文字描述来说更为直观，所以掌握一些出图技巧也是极为重要的，不仅能让我们在数据处理过程快速得到我们想要的图层，也可以让图层看起更加精美好看哦。

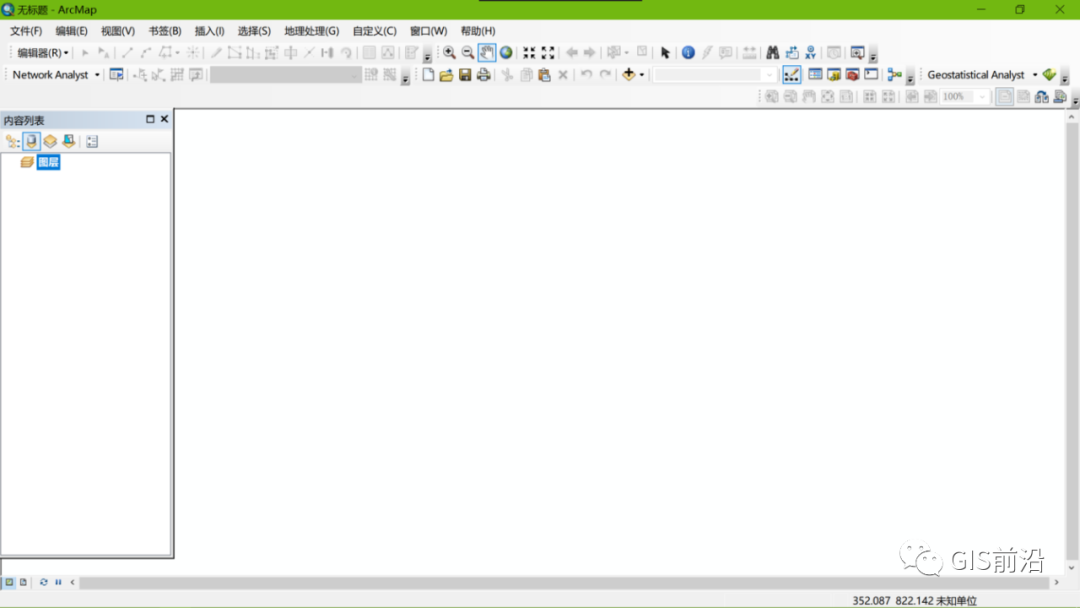

当我们进入ArcMap界面时映入眼帘的首先是这个默认白白的显示背景，我想更改成护眼的绿色或者我想改变背景颜色，这样在布局视图时背景颜色可以和图层颜色互相配合，给人以更好的视觉效果！！！！怎么操作呢？

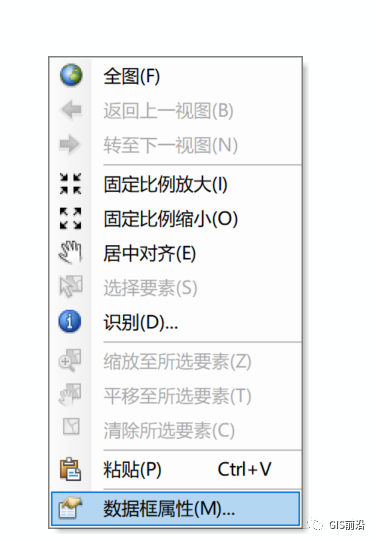

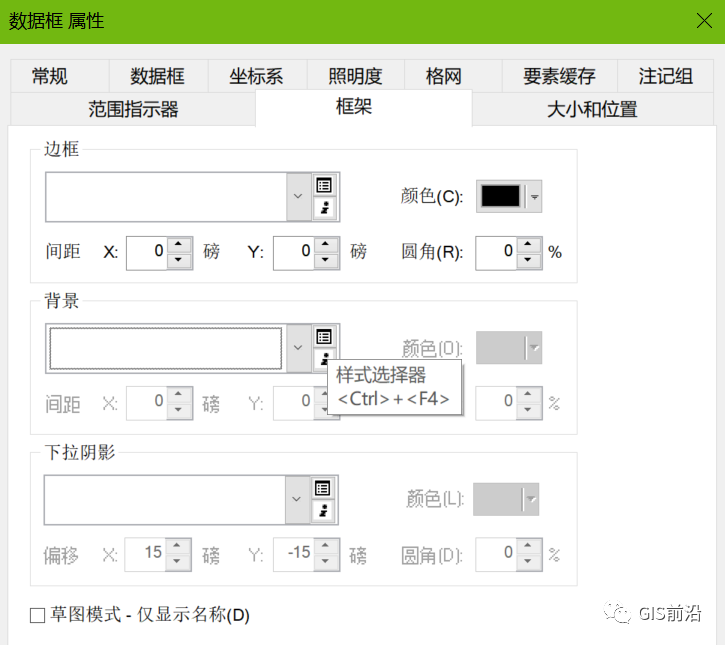

在图层空白处右键点击数据框属性。

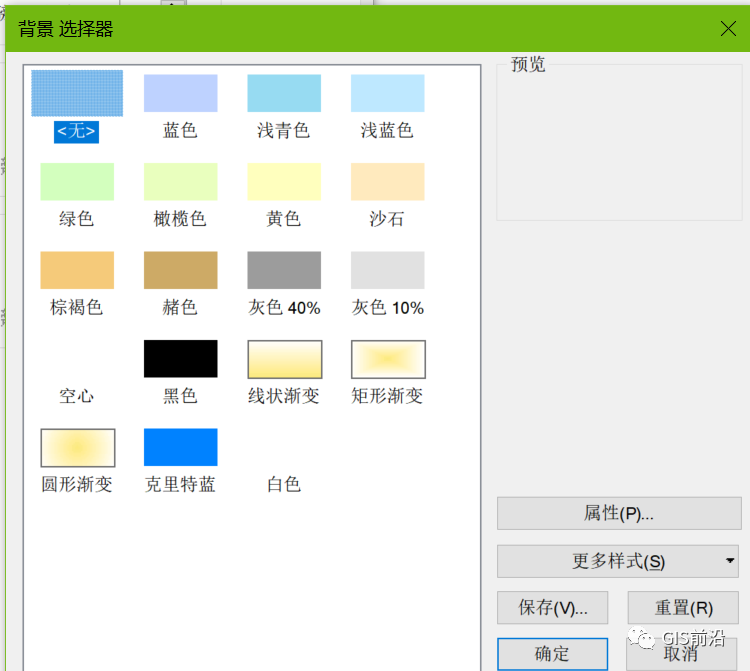

点击框架属性卡下面的背景中间上面那个按钮打开背景选择器，选择中间喜欢的颜色哦。

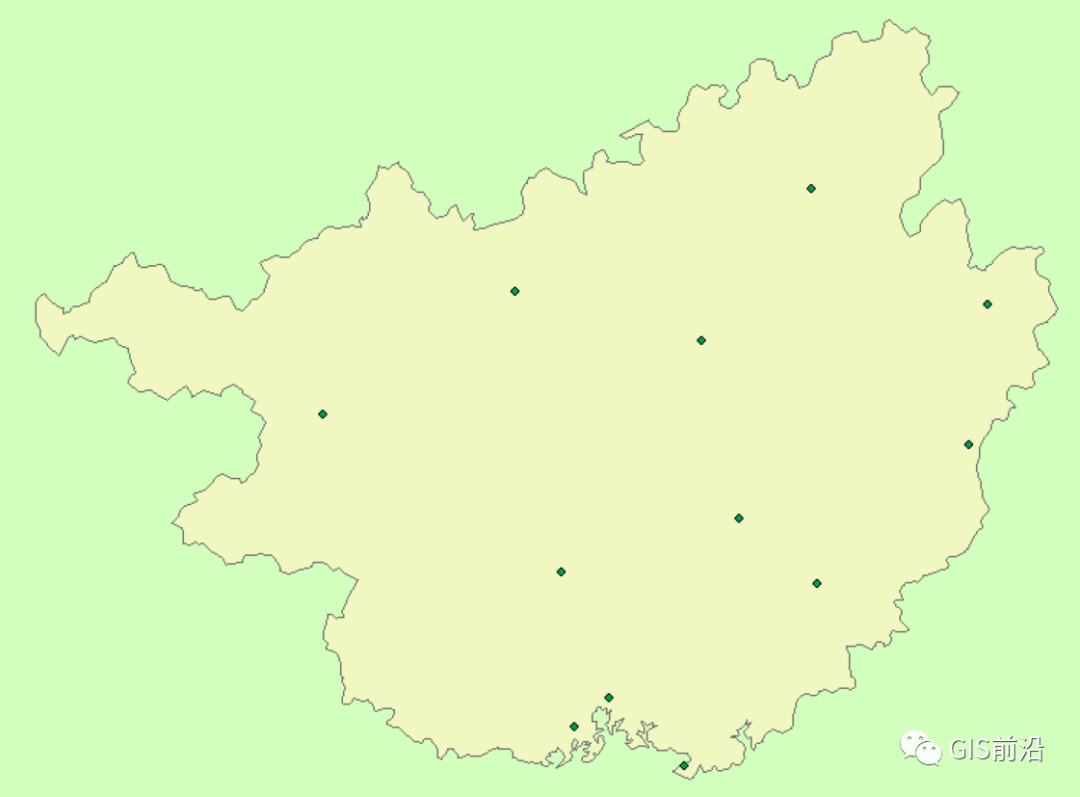

小编选择护眼的绿色，效果如下：

但是当打开另外一个地图文档时这个背景颜色还是会变成默认的白色。

下面以广西省年降水量空间插值出图作为例子进行其他出图设置（插值方法我选择的是普通克里金）。

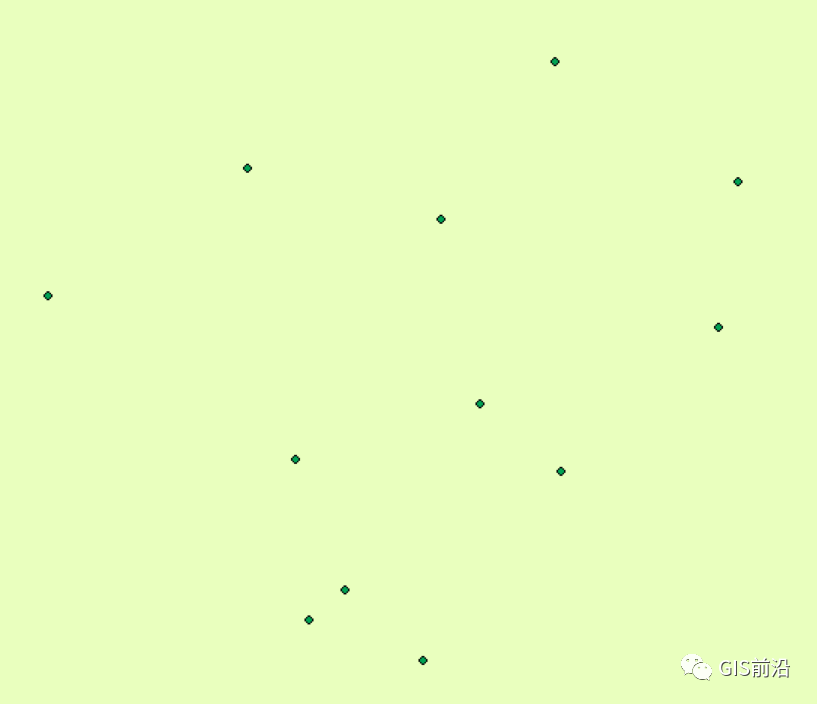

如图是广西省每个地级市的点位置数据（已经根据公共字段空间连接具有了年降水量字段）

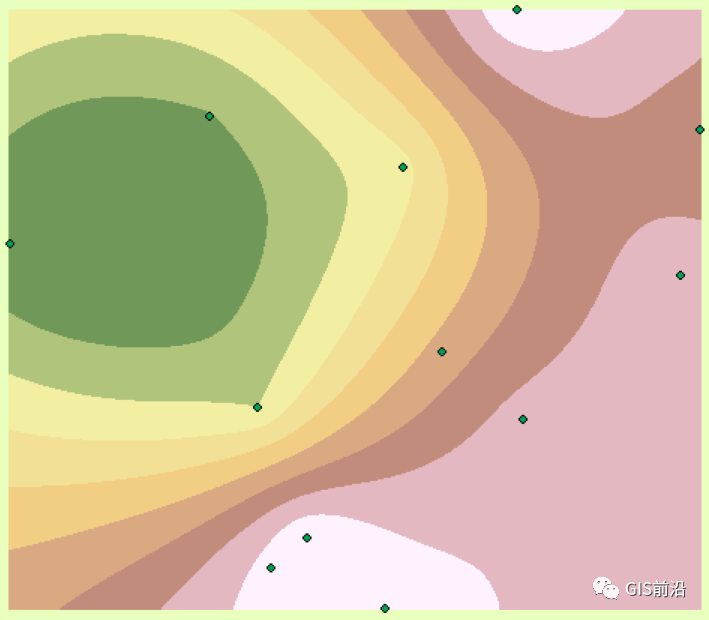

直接使用工具箱插值分析的克里格插值后生成的图像如下所示：

这个图像的处理结果范围是这些点的四至范围的矩形，很明显不是我们想要的广西省范围插值，我们其实想要的是下面这个插值范围。

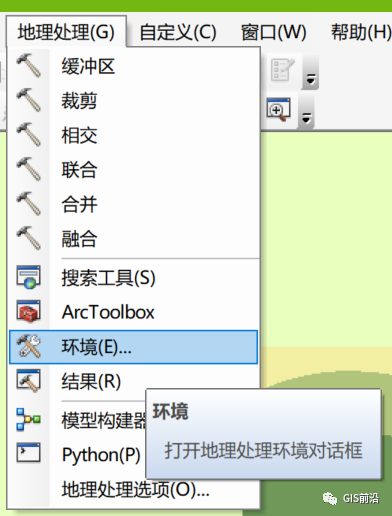

这时候我们可以点击菜单栏上面的地理处理下的环境选项。

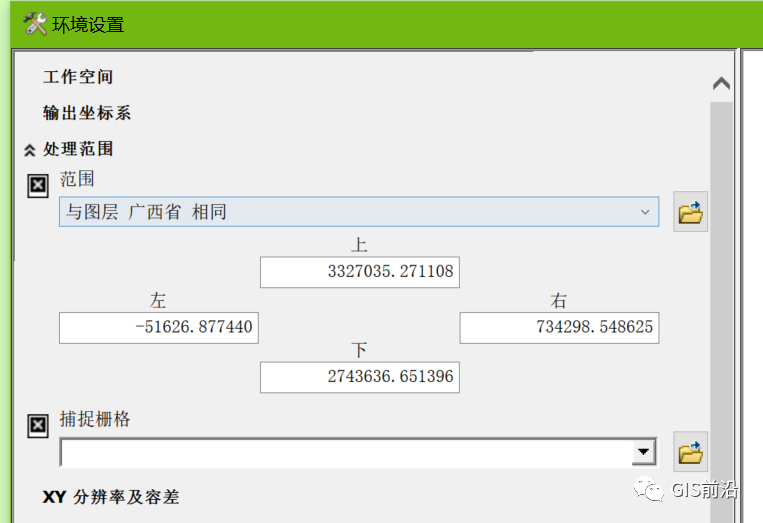

点击处理范围，选择范围图层为与图层“广西省”相同。

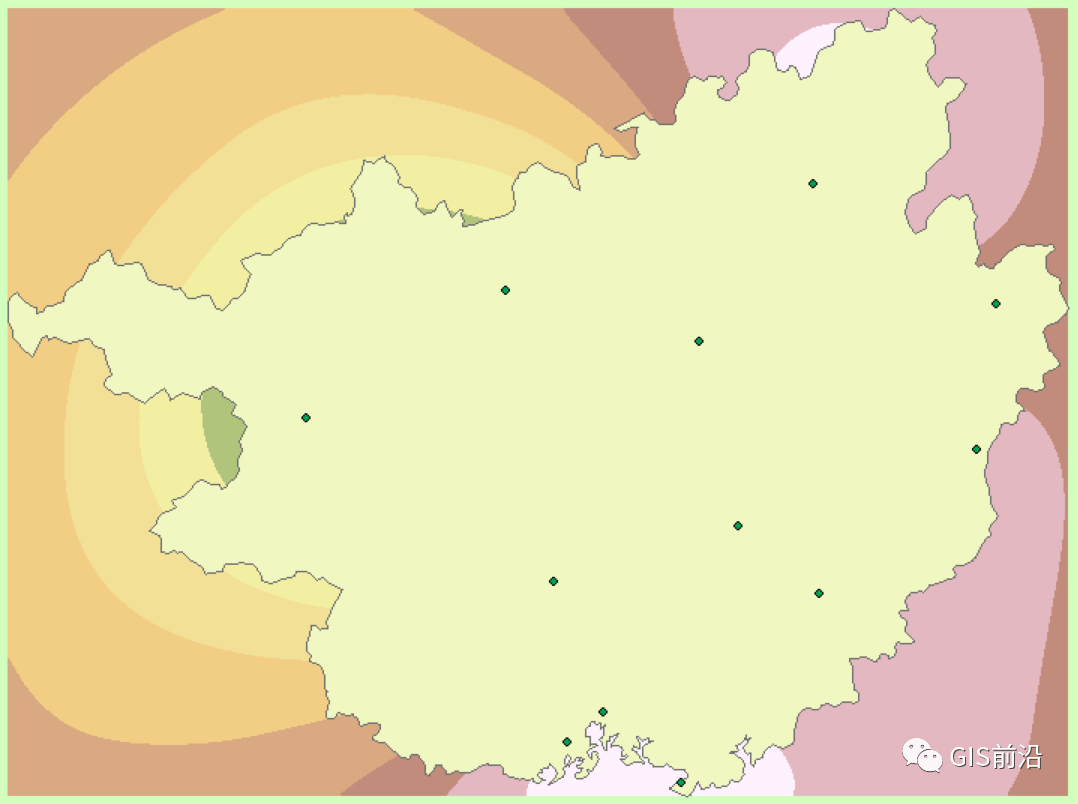

这时候我们进行空间插值得到的是下面这样的结果：

这个设置的意思就是处理范围是“广西省”图层的四至范围，这个分析结果不是不可以用，而是这样的话我们还要进行按掩膜提取这一道工序才能得到我们想要的插值范围，麻烦死了......所以这个也不是我们想要的插值范围，那怎么办，不急，环境设置下面还要很多设置选项哦。

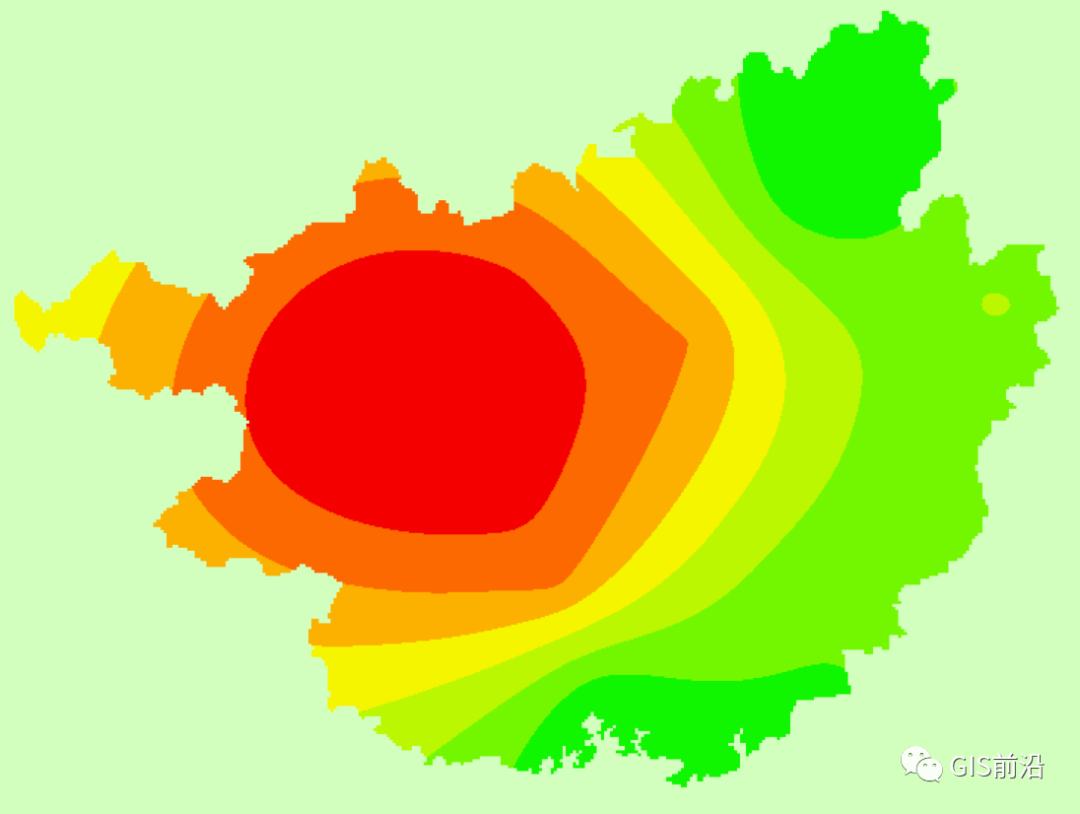

我们在环境设置继续往下拉，找到栅格分析，在掩膜选项下选择“广西省”，这样系统在插值结束后会自动帮我们进行按掩膜提取哦，插值结果如下图：

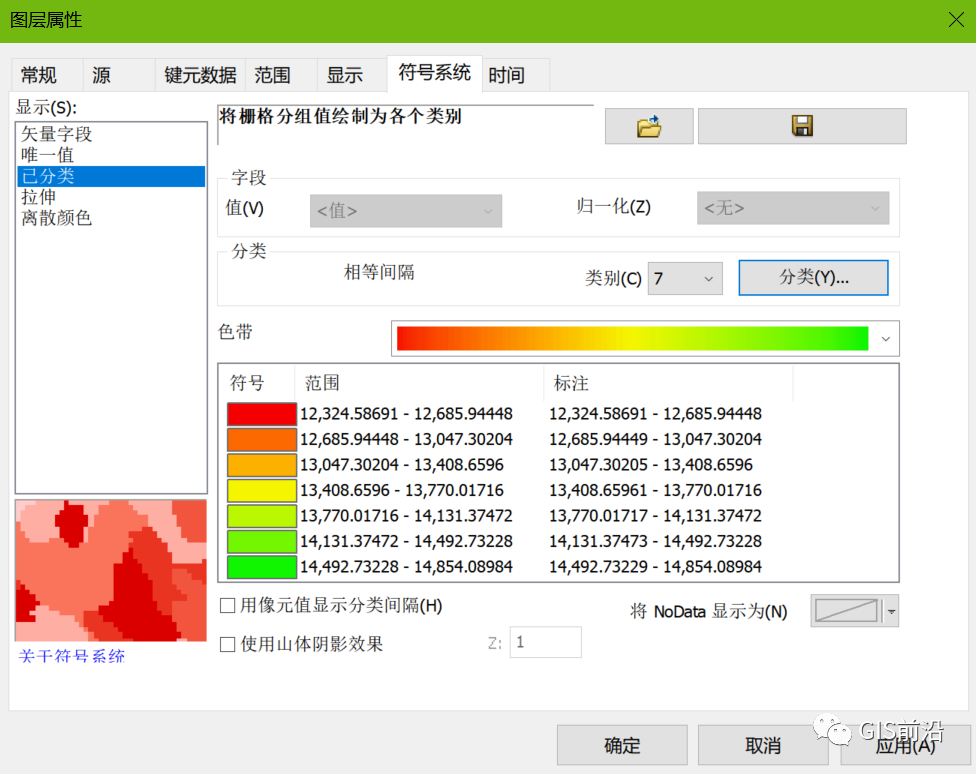

只要我们在环境设置里面设置这两个范围，我们插值结果直接就可以出来了，是不是方便了很多。但是乍一看结果图觉得颜色不是很好看，并且分级数量太多了，这些都是小问题，直接右键插值结果属性，选择符号系统下面的分类，设置分类标准和分类数量，最后再选择一种自己喜欢的颜色就行啦。

这是我自己的审美哦（不喜勿喷，重要的是技巧分享哦~）

接下来讲述一下出图时的其他要素（图例，比例尺，指北针，标题）

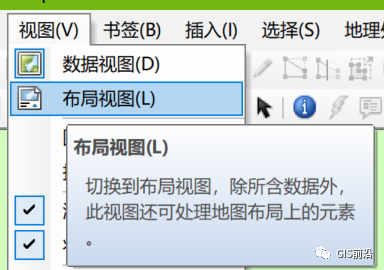

这时候我们要出图了，切换到布局视图。

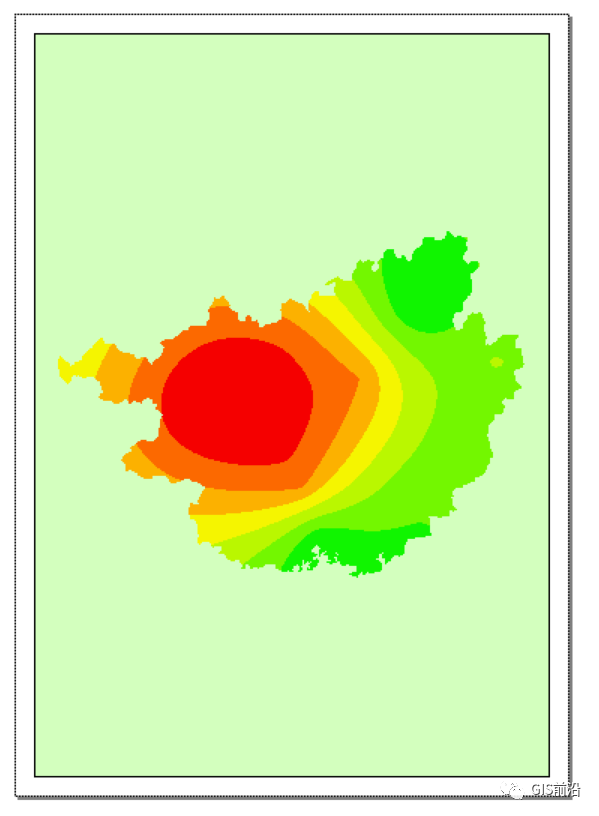

系统默认纸张大小都是A4纸，如下图所示：

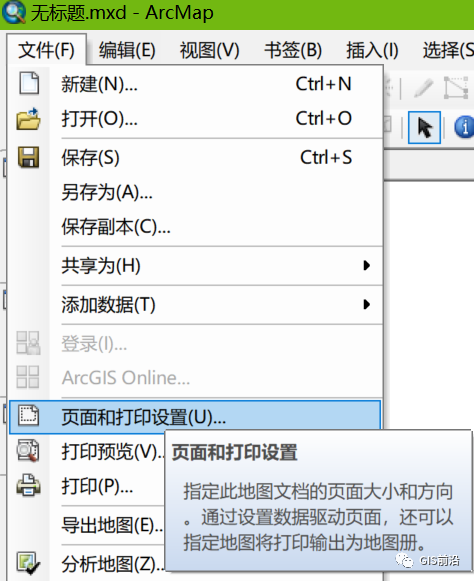

考虑到布局图例，比例尺，指北针，标题还是感觉.........感觉高了些，所以我们点击菜单栏文件下面的页面和打印设置。

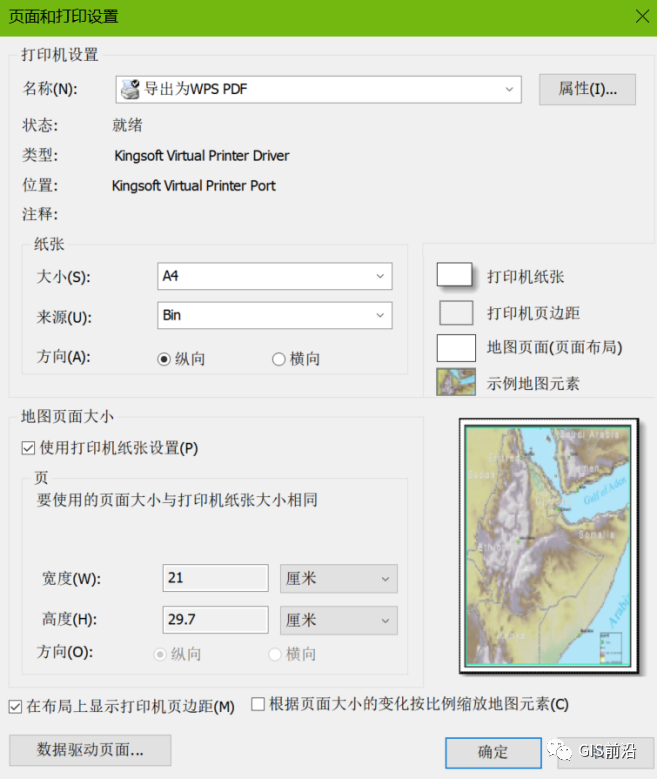

默认设置如下：

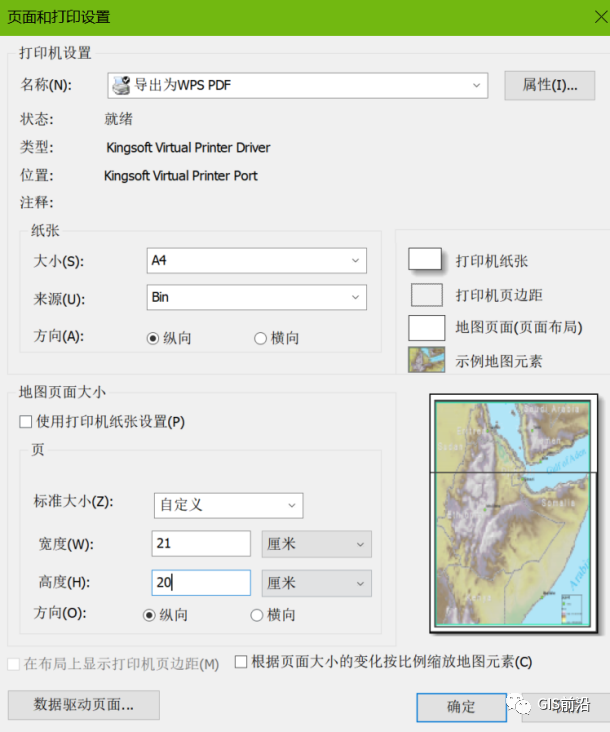

我们更改设置如下：

将使用打印机纸张设置前面的勾去了，在下面的标准大小选择自定义，把高度设置矮一点，点击确定查看效果。

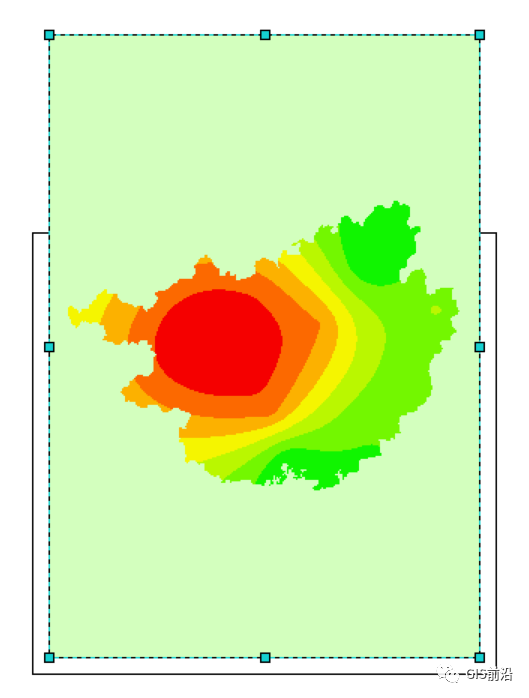

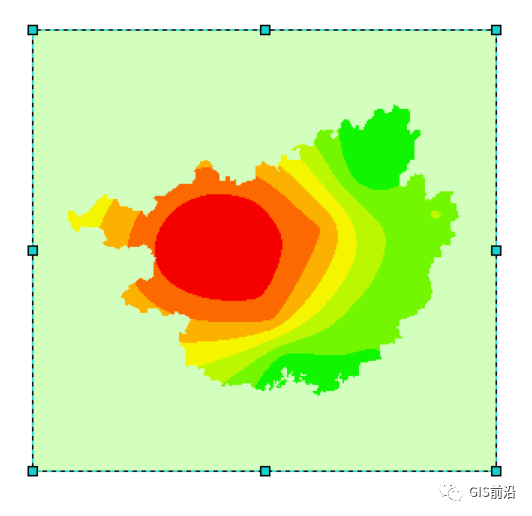

我们发现变成下面这样了，纸张大小变了，但是原先的数据框大小没有变化。

这时候我们右键选中的数据框选择分布—》调整到页边距大小，查看效果。

发现边界和纸张边界重叠了，看个人需求，如果想要留点空隙就稍微调整一下四周就行了。

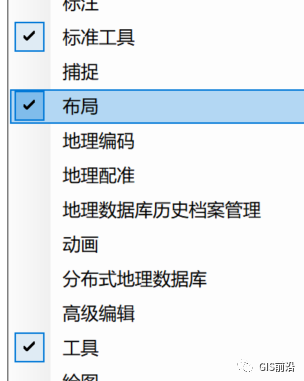

右键菜单栏空白处可以选择工具栏，我们把布局工具栏添加进来。

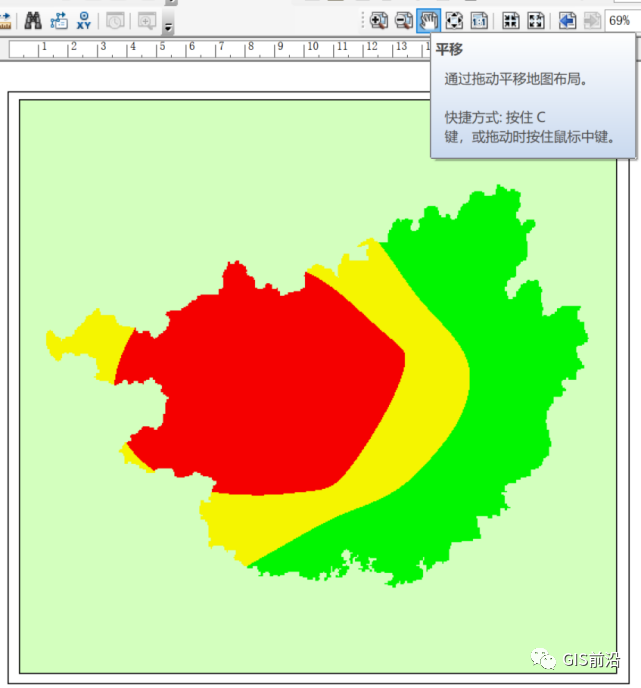

平移工具可以移动整个纸张和数据框，用来放大查看图层各个位置的细节。

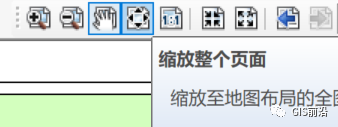

缩放整个页面可以最大范围查看整个纸张总体布局，用来检查整体要素布局。

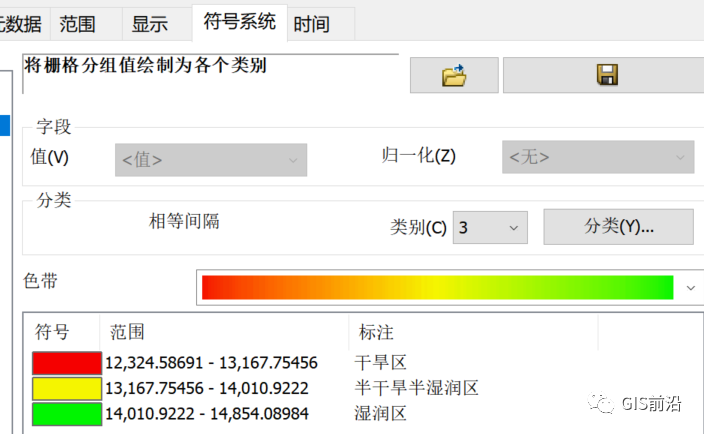

接下来就是要插入图例了，图例可以在插值结果属性的符号系统里面的标注直接输入图例，比如我这里根据年降水量多少设置了3个分级分别为：干旱区，半干旱半湿润区，湿润区。

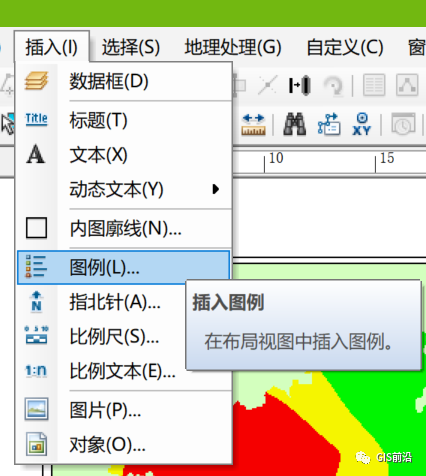

点击菜单栏插入，里面包含了制图的所有要素，点击图例。

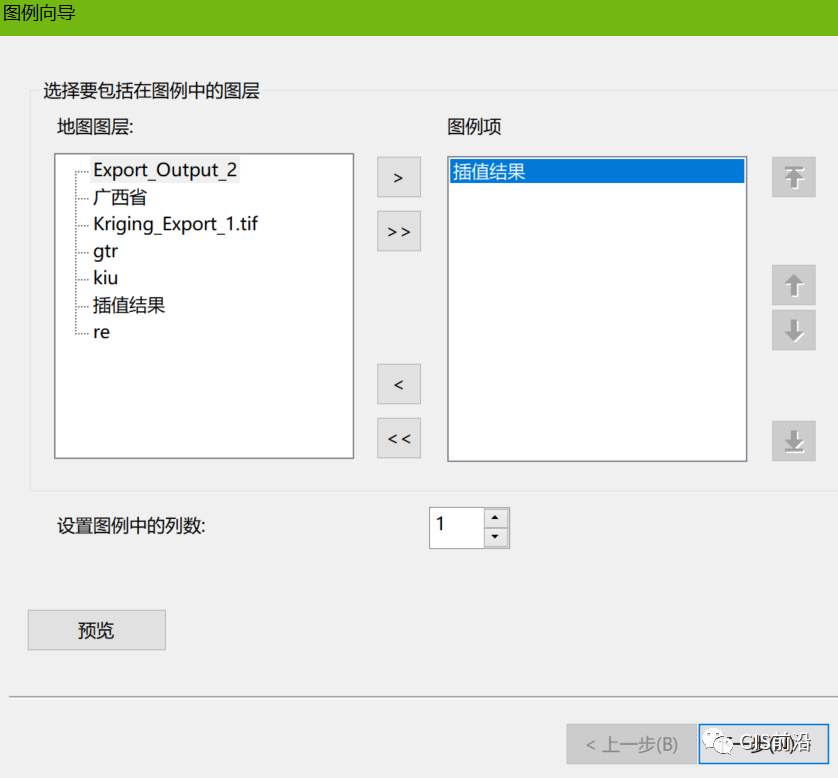

图例项是选择要显示的图层图例，这里只要插值结果的图例。

设置图例中的列数是当图例中分类很多的时候，可以分成两列来分布，这样整体看起来布局更为合理，如下图所示：

插入图例进行调整大小后如下所示，但是发现有些信息没用，比如我想删除“插值结果”和“<值>”怎么办？

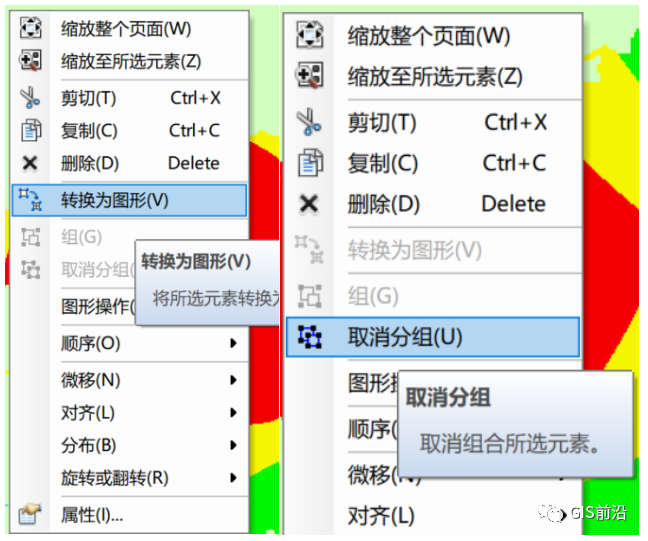

选中图例框，右键选择转换为图形，然后再右键选择取消分组。



这时候会发现之前那个图例的框被分成了很多小框，这时候选中（可以按住Shift键多选）其中不需要的框按Delete键就可以删除了，这时候会留出空白，再调整其他小框的位置就行了。

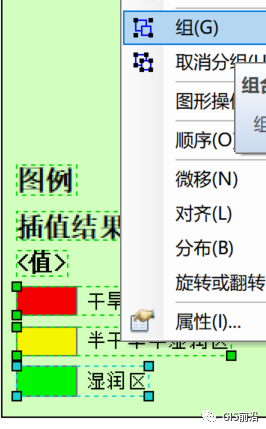

这时候框选中所有的小框右键选择组，就可以再次合并成一个整体的框进行大小和位置的调整了。

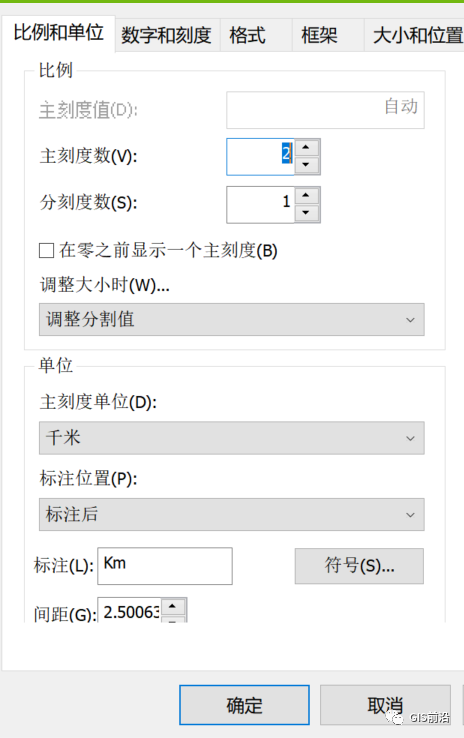

接下来插入指北针，然后调整大小和位置就行了。然后就是比例尺了，比例尺主要是设置主/分刻度值，选择比例尺单位，单位的标注可以自己输入，并且还可以改变标注位置。

最后插入标题，调整字体大小和标题位置就行了。

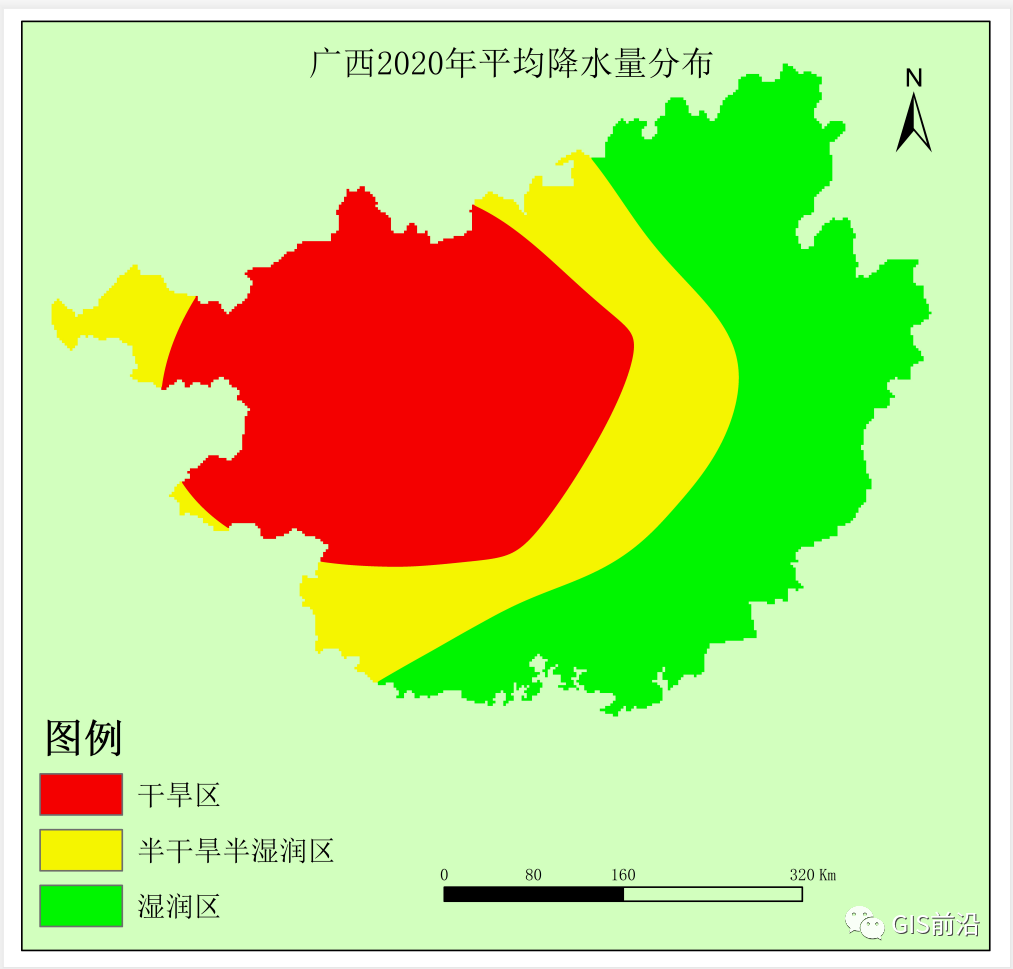

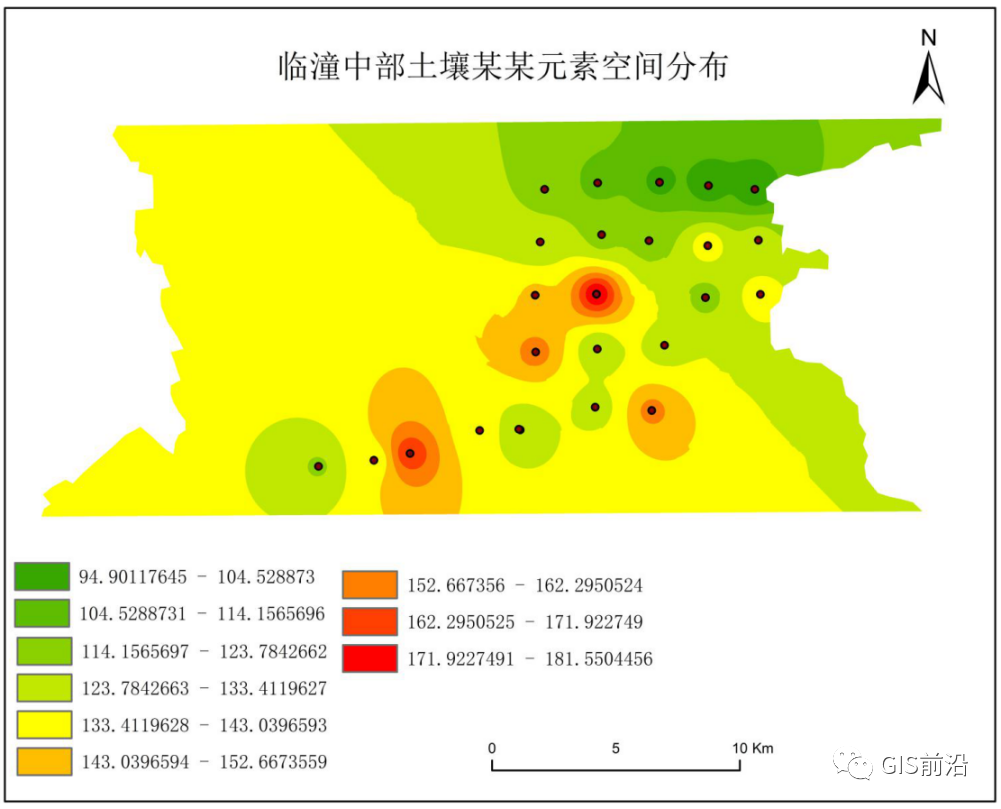

小编最终布局如下：

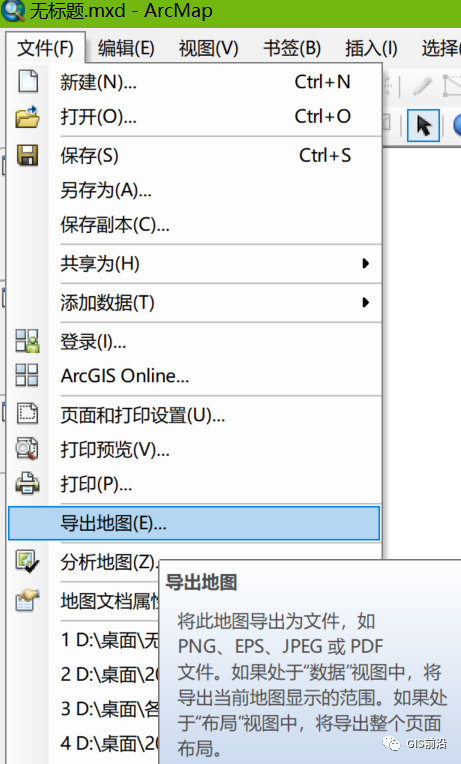

点击菜单栏文件选择导出地图。

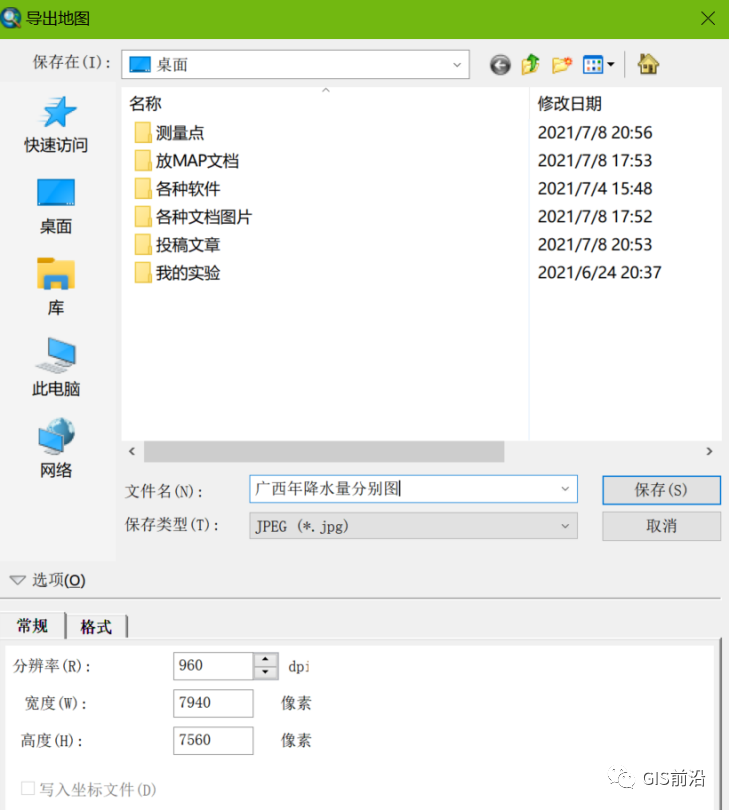

选择输出路径和图片名称，最后设置像素，像素一般为300dp就够了，像素越高地图导出就越慢。
