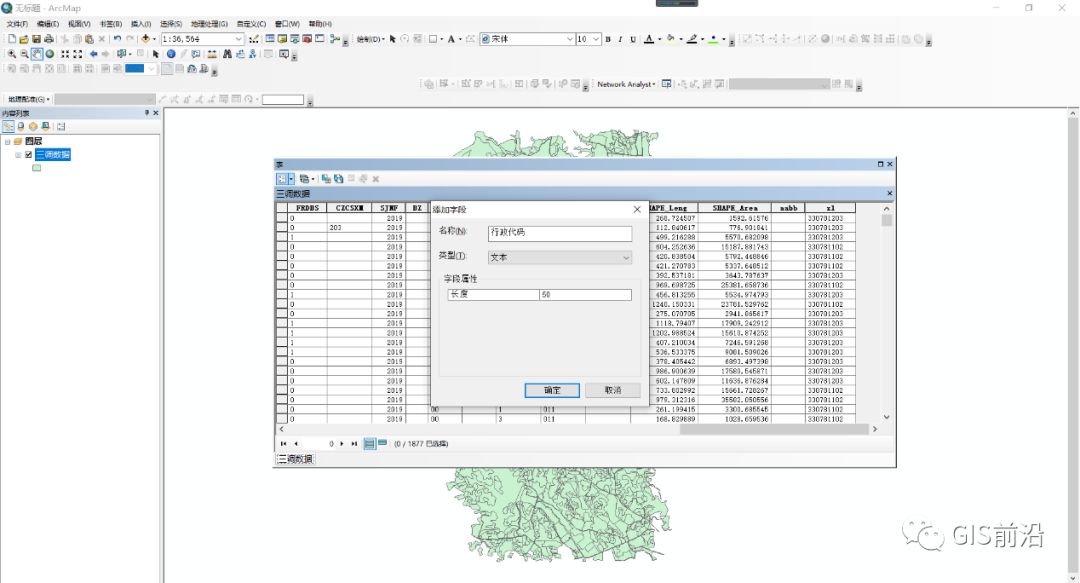

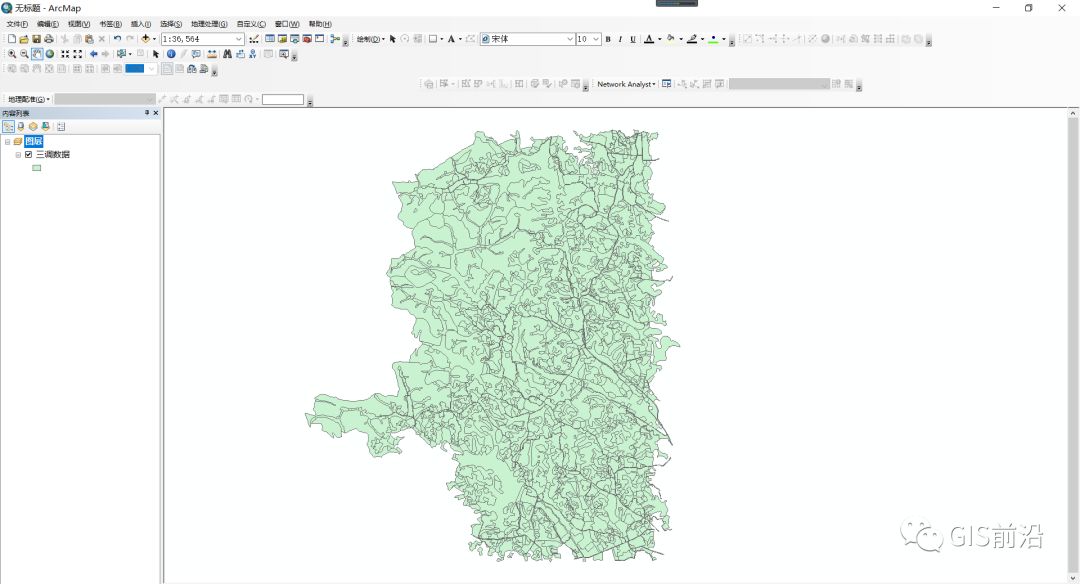

首先我们打开ArcGIS加载进来三调数据，这是镇的数据，现在我们需要村的行政边界。首先打开属性表添加一个新的字段命名“行政代码”字段属性为文本，文本长度保持默认。

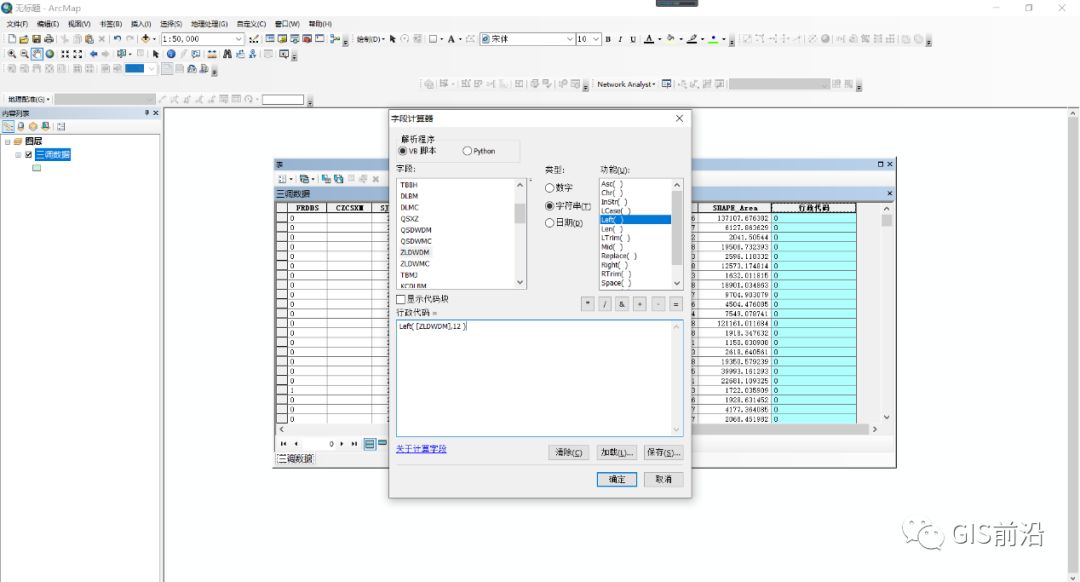

在行政代码列打开字段计算器输入Left(ZLDWDM,12) 这个命令可以提取ZLDWDM的从左数前12位数字，也就是村的行政代码。

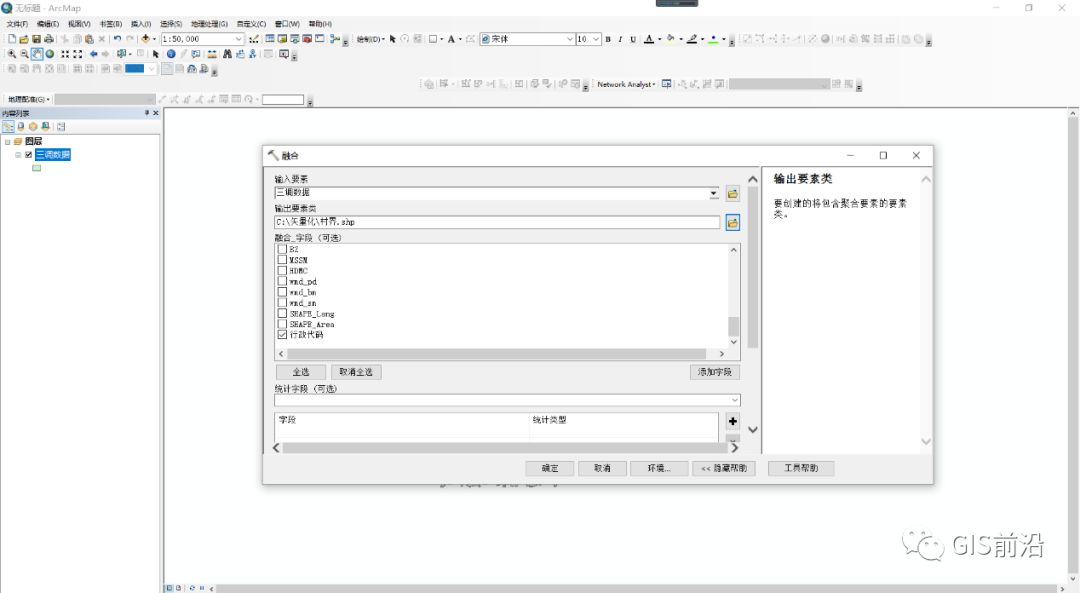

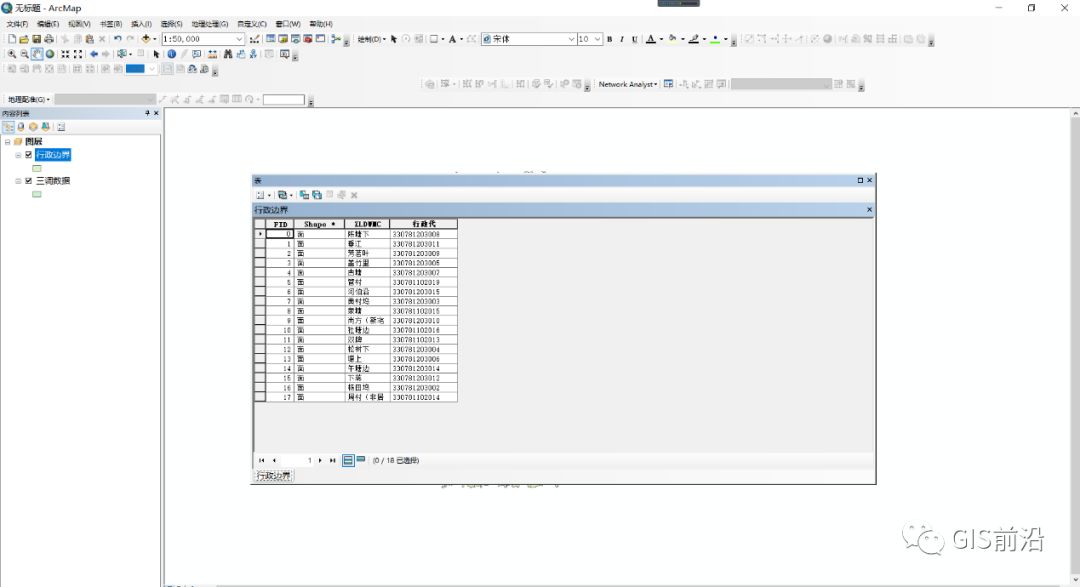

地理处理工具调出融合命令，融合字段选择ZLDWDM和ZLDWMC，点击确定后生成新的shp文件，右击打开属性表后看到字段只剩下村名以及村的行政代码。

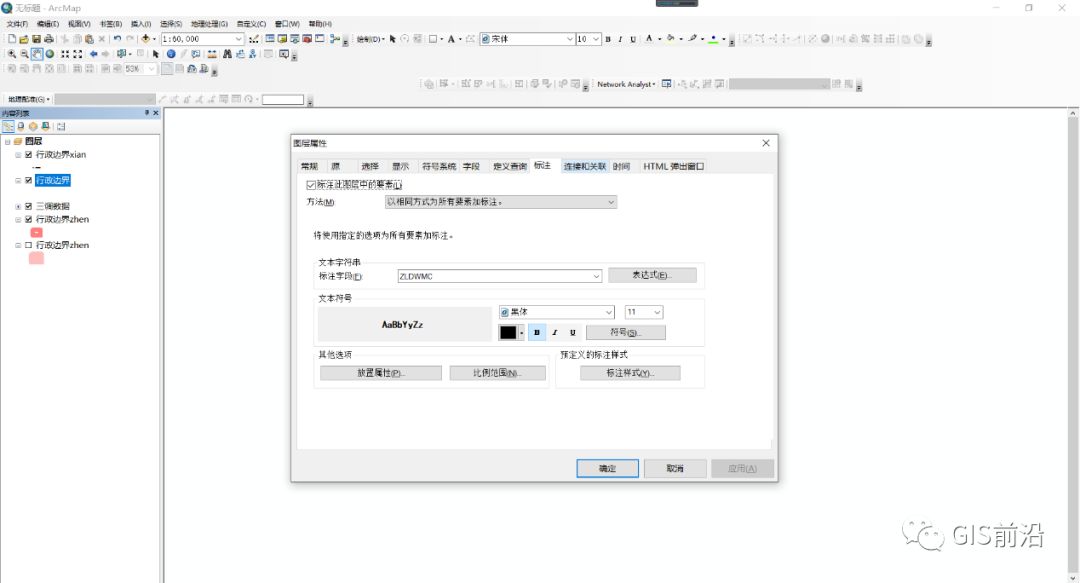

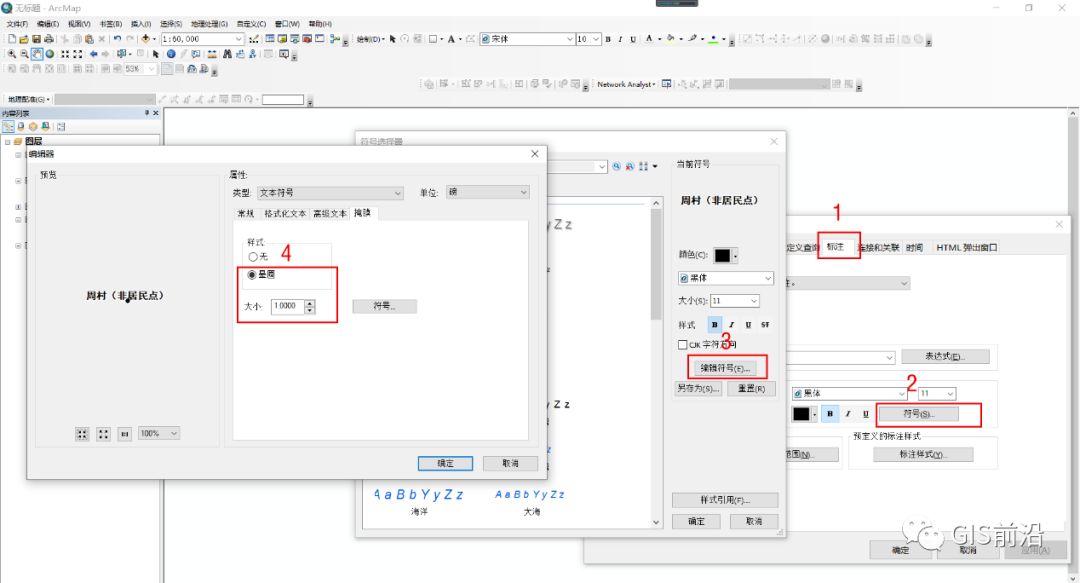

双击图层调出属性面板，点击符号-编辑符号-掩膜-晕圈，为字体添加白色描边。点击图层右键找到标注要素，勾选上，然后将图层填充和描边改为无，则标注完成。
如出现标注名称重复，则放置属性改为每个要素放置一个标注。

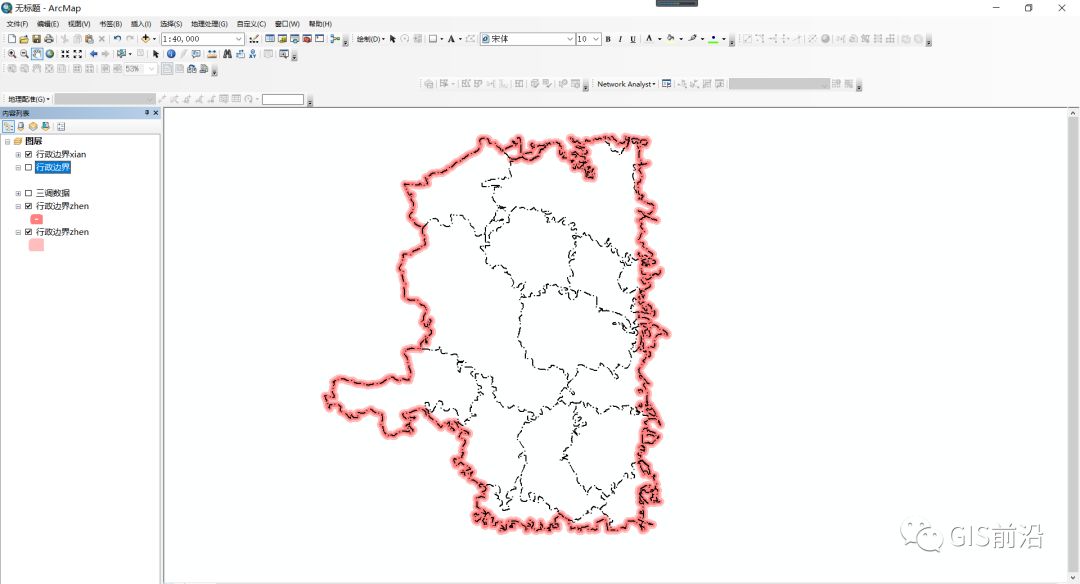

我们继续对三调数据融合，融合字段选择无，生成新的面要素，填充改为无，描边选择粉红色，然后复制粘贴一个，同样填充为无，描边为颜色稍深的粉红色，则生成一个渐变的晕圈。

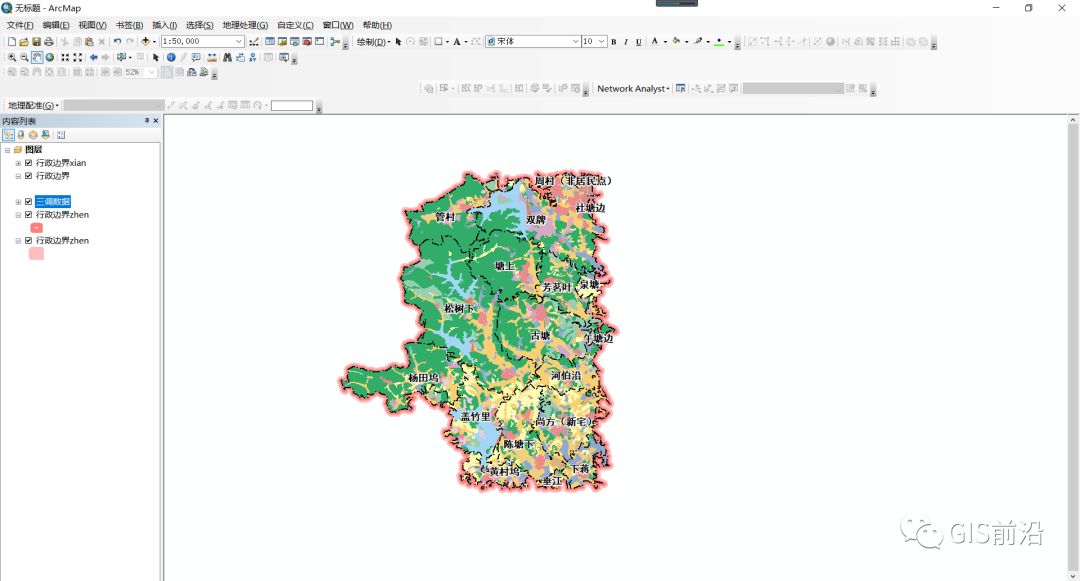

下一步我们对三调进行符号化，双击调出属性面板，类别-与形式中符号匹配，选择三调符号库进行匹配，点击匹配样式完成符号化，如下图所示。

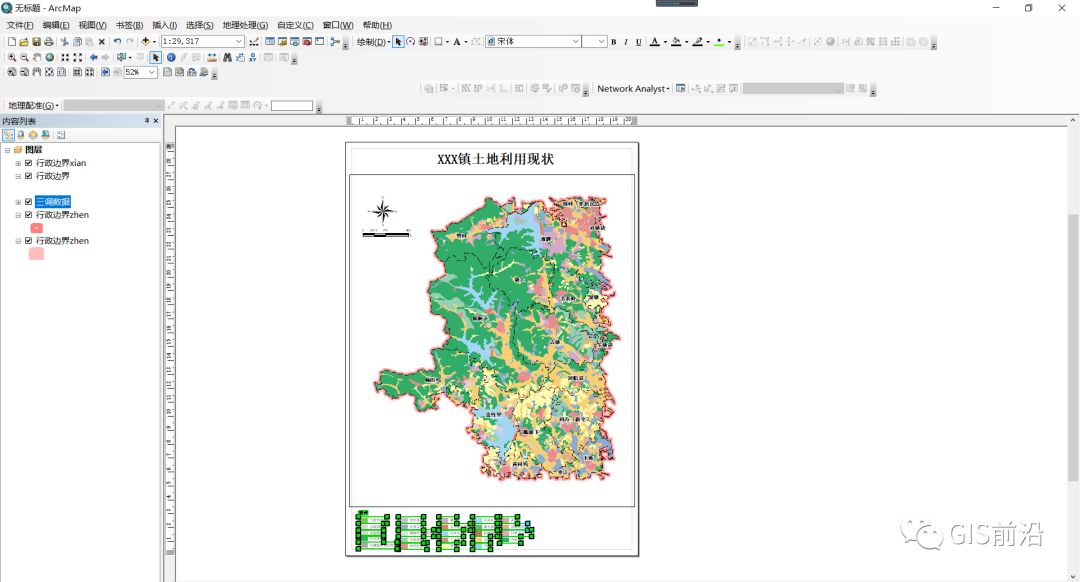

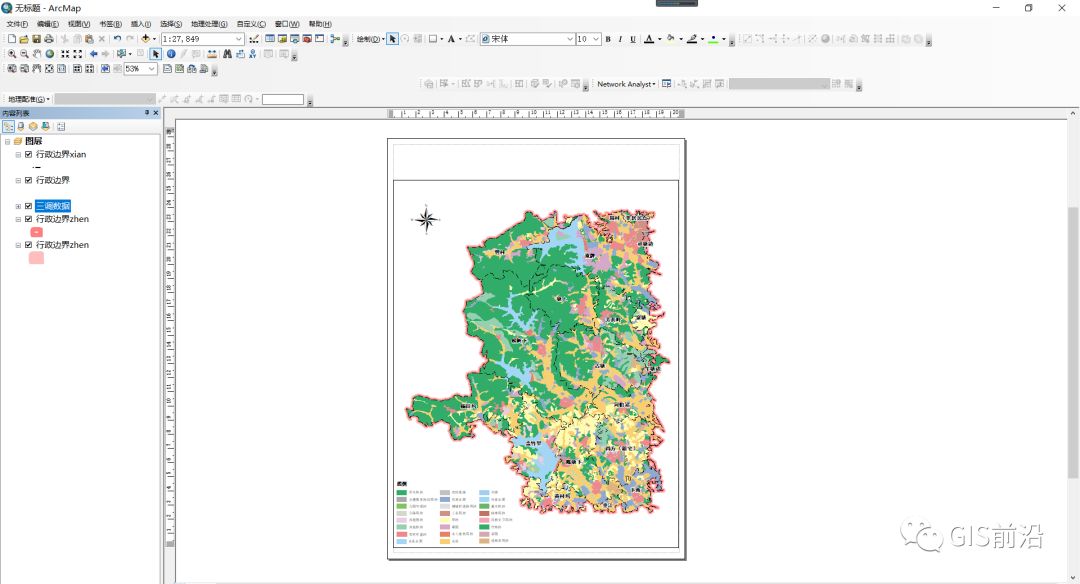

之后我们切换到布局视图，点击插入图例，右键转换为图形并取消组，进行排版。

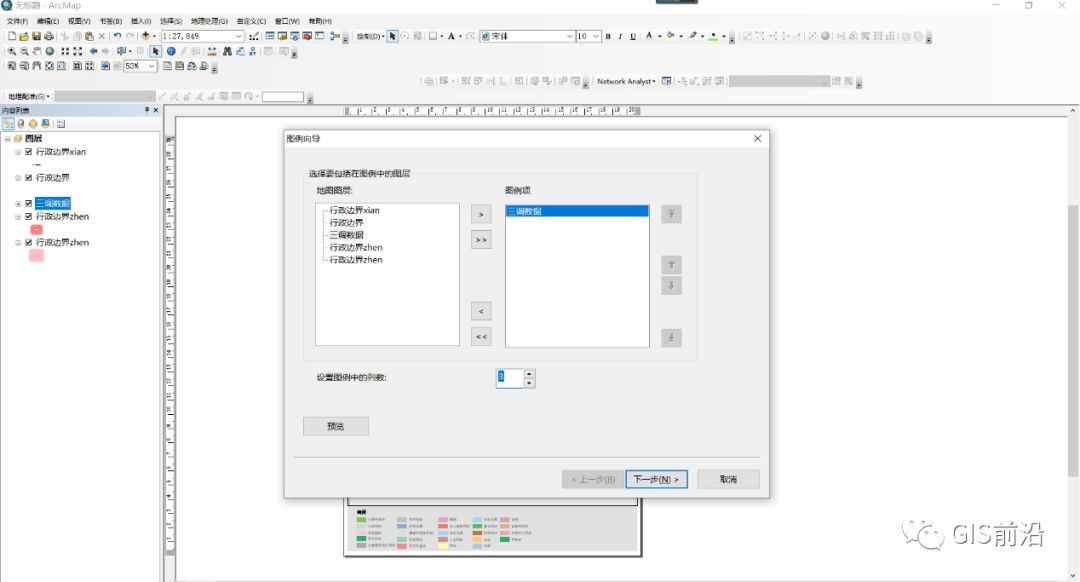

我们插入图例时可以选择图例的列数，然后选择是否有外轮廓的填充背景以及填充图框

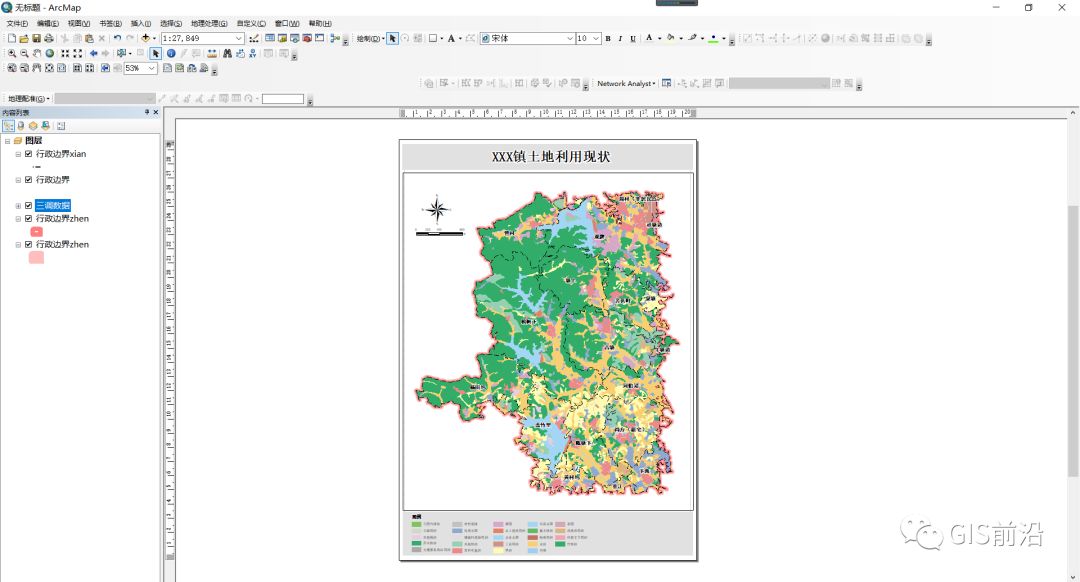

点击插入，内图框线，填充浅灰色后作为图框。点击插入标题以及指北针、比例尺等元素，完成出图。
总结：三调数据融合形成下一级别行政边界，同时融合形成晕线。
对三调进行标注并符号化，插入图例以及图名比例尺及其他要素。
对图框进行排版。
