dtb创建
- 我们以下面的设备树信息为例，介绍设备树的创建过程：
{ /* 根节点信息 */
interrupt-parent = <0x00008001>;
#size-cells = <0x00000002>;
#address-cells = <0x00000002>;
compatible = "linux,dummy-virt";
/* gpio-keys信息 */
gpio-keys {
#address-cells = <0x00000001>;
#size-cells = <0x00000000>;
compatible = "gpio-keys";
poweroff {
gpios = <0x00008003 0x00000003 0x00000000>;
linux,code = <0x00000074>;
label = "GPIO Key Poweroff";
};
};
/* pl011串口芯片信息 */
pl011@9000000 {
clock-names = "uartclk", "apb_pclk";
clocks = <0x00008000 0x00008000>;
interrupts = <0x00000000 0x00000001 0x00000004>;
reg = <0x00000000 0x09000000 0x00000000 0x00001000>;
compatible = "arm,pl011", "arm,primecell";
};
};
api
libfdt api
- dtb一词在qemu中被fdt（Flat Device Tree）一词取代，以下所有提到fdt的地方指代dtb，linux平台为设备树的创建提供了libfdt库，由libfdt-devel rpm包提供，这个库提供了fdt操作的各种接口，部分如下：
- fdt_create：初始化设备树
- fdt_add_subnode：设备树中添加节点
- fdt_setprop_cell：设置设备树属性键值对，值为数字
- fdt_setprop_string：设置设备属性键值对，值为字符串
wrapper api
qemu对libfdt的接口做了二次封装，部分接口举例如下：
- create_device_tree：初始化一颗设备树
- qemu_fdt_setprop_cell：设置设备树的节点的属性，值为数字
- qemu_fdt_setprop_string：设置设备树的节点的属性，值为字符串
- qemu_fdt_add_subnode：添加一个子节点
创建流程
根节点创建
- qemu在初始化virt架构板级信息时调用machvirt_init函数，首先创建设备树的基本属性，如下：
machvirt_init
create_fdt
static void create_fdt(VirtMachineState *vms)
{
....
void *fdt = create_device_tree(&vms->fdt_size); /* 1 */
vms->fdt = fdt;
/* Header */
qemu_fdt_setprop_string(fdt, "/", "compatible", "linux,dummy-virt"); /* 2 */
qemu_fdt_setprop_cell(fdt, "/", "#address-cells", 0x2); /* 3 */
qemu_fdt_setprop_cell(fdt, "/", "#size-cells", 0x2);
....
}
1. 初始化设备树，返回一个设备树内存地址
2. 往设备树根节点添加compatible = "linux,dummy-virt"键值对
3. 往设备树根节点添加#address-cells = <0x00000001>和#address-cells = <0x00000002>键值对
- 经过以上流程后，设备树信息如下：
{
#size-cells = <0x00000002>;
#address-cells = <0x00000002>;
compatible = "linux,dummy-virt";
}
设备节点创建
- 设备树基本属性设置后，一些基本硬件对应的设备在创建后，也会随之设置其设备树属性，比如gpio-key，如下：
machvirt_init
create_gpio
static void create_gpio(const VirtMachineState *vms)
{
....
qemu_fdt_add_subnode(vms->fdt, "/gpio-keys");
qemu_fdt_setprop_string(vms->fdt, "/gpio-keys", "compatible", "gpio-keys");
qemu_fdt_setprop_cell(vms->fdt, "/gpio-keys", "#size-cells", 0);
qemu_fdt_setprop_cell(vms->fdt, "/gpio-keys", "#address-cells", 1);
qemu_fdt_add_subnode(vms->fdt, "/gpio-keys/poweroff");
qemu_fdt_setprop_string(vms->fdt, "/gpio-keys/poweroff", "label", "GPIO Key Poweroff");
qemu_fdt_setprop_cell(vms->fdt, "/gpio-keys/poweroff", "linux,code", KEY_POWER);
qemu_fdt_setprop_cells(vms->fdt, "/gpio-keys/poweroff", "gpios", phandle, 3, 0);
....
}
- 以上流程生成如下设备树节点信息：
gpio-keys {
#address-cells = <0x00000001>;
#size-cells = <0x00000000>;
compatible = "gpio-keys";
poweroff {
gpios = <0x00008003 0x00000003 0x00000000>;
linux,code = <0x00000074>;
label = "GPIO Key Poweroff";
};
};
dtb传递
数据结构
arm_boot_info
- 设备树信息dtb生成之后，qemu会在最后阶段将其加载到内存。在arm架构下，qemu定义了一个arm_boot_info用于存放启动的信息，这些信息可能是qemu命令行配置的，也可能是qemu自己维护，数据结构如下：
struct arm_boot_info {
uint64_t ram_size; /* 1 */
const char *kernel_filename; /* 2 */
const char *kernel_cmdline; /* 3 */
const char *initrd_filename; /* 4 */
const char *dtb_filename; /* 5 */
hwaddr loader_start; /* 6 */
hwaddr dtb_start; /* 7 */
hwaddr dtb_limit;
....
hwaddr initrd_start; /* 8 */
hwaddr initrd_size;
....
};
1. 虚拟机内存大小
2. 内核镜像的文件路径，通常是linux内核编译出的镜像：arch/arm64/boot/Image，通过-kernel参数指定
3. 传递给内核的命令行参数，通过-append指定
4. 内存根文件系统ramdisk.img路径，通过-initrd指定
5. 设备树dtb路径，qemu传递给kernel的设备树dtb信息有两个来源，一个是qemu自动生成的dtb传递给kernel，另一个是qemu去用户指定路径下
加载dtb文件，然后传递给kernel。这里保存的是第二种方式下用户指定的路径，通过-dtb参数可以指定
6. cpu运行时的起始物理地址，这段地址用来存放固件代码，其作用是加载dtb地址和kernel地址到寄存器，后文中会提到
7. dtb被加载到内存后，它所在的虚机物理地址以及长度
8. ramdisk.img文件被加载到内存后，它所在的虚机物理地址及大小
VirtMachineState
- 对于virt 架构的arm板，还有一个数据结构用来保存板级相关的信息，它继承自MachineState，qemu中定义的所有类型架构都继承自MachineState，如下：
typedef struct {
MachineState parent;
......
struct arm_boot_info bootinfo; /* 1 */
void fdt; /* 2 */
int fdt_size; /* 3 */
......
} VirtMachineState;
1. 指向虚拟机的启动信息
2. 保存虚拟机dtb信息的内存地址（HVA）
3. 保存虚拟机dtb信息的大小
ARMInsnFixup
- ARMInsnFixup是一个临时的数据结构，它用于存放虚机引导过程中，跳转到kernel之前的一段固件代码，固件代码是ARMv8汇编指令对应的机器码，结构体的insn就用于存放这个机器码
typedef struct ARMInsnFixup {
uint32_t insn;
FixupType fixup;
} ARMInsnFixup;
dtb加载
- qemu生成dtb的过程就是在一段内存区间内不断添加设备树的信息，包括节点和属性信息，最终这段内存区域存放着dtb的内容，在host侧看来这段内存区间就是qemu申请的虚拟内存区间
machvirt_init
vms->bootinfo.get_dtb = machvirt_dtb;
vms->machine_done.notify = virt_machine_done;
virt_machine_done
arm_load_dtb
int arm_load_dtb(hwaddr addr, const struct arm_boot_info *binfo,
hwaddr addr_limit, AddressSpace *as)
{
......
if (binfo->dtb_filename) { /* 1 */
char *filename;
filename = qemu_find_file(QEMU_FILE_TYPE_BIOS, binfo->dtb_filename);
fdt = load_device_tree(filename, &size);
} else {
fdt = binfo->get_dtb(binfo, &size); /* 2 */
}
......
qemu_fdt_dumpdtb(fdt, size); /* 3 */
rom_add_blob_fixed_as("dtb", fdt, size, addr, as); /* 4 */
......
1. 如果命令行指定了dtb文件路径，将器加载到内存中
2. 如果命令行没有指定，通过get_dtb获取，get_dtb的对应实现machvirt_dtb，它返回qemu保存fdt的内存地址，存放在VirtMachineState的fdt成员中。
3. 判断qemu命令行参数，如果指定了dumpdtb选项，将dtb信息打印出来，然后退出
4. 封装一个qemu Rom对象并设置其物理地址，将dtb的内容拷贝到Rom的数据区域，然后将Rom插入到全局的roms链表中。roms链表最终会被qemu整
个映射到虚机的物理地址空间，从而让虚机可以访问包括设备树在内的rom数据。

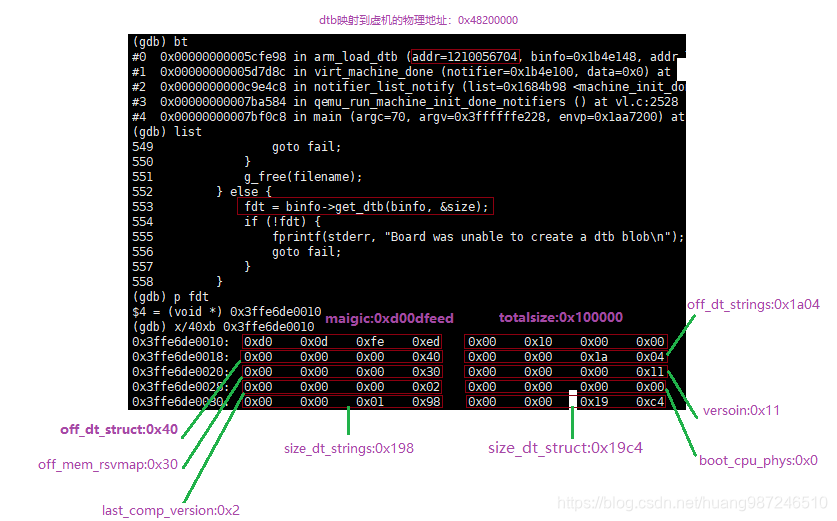

- 打印fdt指向的内存内容前40字节如下，可以看到，前40字节就是设备树规范中定义的头部信息，header是大端字节对齐，高位在低内存地址。内存中保存的dtb信息和磁盘文件上一致：
地址传递
传递规范
- 在设备树规范中，初始化系统硬件的组件（比如固件，bootloader，hypervisors）被称为启动程序（boot programe），启动程序在硬件初始化完成后需要将控制权交给另外一个程序（比如kernel，bootloader）被称为客户程序（client program），设备树规范就是在boot programe和client programe之间定义一组接口用于传递不容易被自动探测的硬件信息。boot programe负责初始化并搜集硬件信息，生成设备树dtb然后传递给client program。client program解析dtb并根据其提供的信息加载对应的设备驱动，使用这些设备。在两者之间，如何传递设备树的内存地址信息，需要一个约定。内核的Documentation/arm64/booting.rst定义了启动规范，boot program需要在启动过程中完成如下几个任务：
- 设置并初始化系统内存
- 设置设备树信息
- 解压内核镜像
- 跳转到内核镜像，移交控制权
- 其中描述了内核设备树地址如何传递给内核：通过寄存器x0。
Primary CPU general-purpose register settings:
x0 = physical address of device tree blob (dtb) in system RAM.
x1 = 0 (reserved for future use)
x2 = 0 (reserved for future use)
x3 = 0 (reserved for future use) - 上面的规范是针对aarch64架构，对于32-bit arm，是通过r2寄存器传递的dtb地址。
传递流程
- qemu在加载好所有镜像后（包括kernel Image，ramdisk.img，dtb），跳转到kernel之前，这中间还有一件事情需要做，就是加载一个临时生成的bootloader固件到内存，然后跳转到这个固件执行代码，最终通过这个固件跳转到内核。这个固件做了三个动作，一是将dtb的地址加载到x0寄存器，二是将内核地址加载到x4寄存器，三是跳转到kernel入口地址。至此才算移交控制权给kernel。
- dtb和kernel加载的地址可能每次有变化，因此固件的内容是由qemu动态生成的，其信息存放在bootloader_aarch64变量中，内容是aarch64架构汇编指令对应的机器码，如下：
static const ARMInsnFixup bootloader_aarch64[] = {
{ 0x580000c0 }, /* ldr x0, arg ; Load the lower 32-bits of DTB / /* 1 */
{ 0xaa1f03e1 }, /* mov x1, xzr */ /* 2 */
{ 0xaa1f03e2 }, /* mov x2, xzr */
{ 0xaa1f03e3 }, /* mov x3, xzr */
{ 0x58000084 }, /* ldr x4, entry ; Load the lower 32-bits of kernel entry */ /* 3 */
{ 0xd61f0080 }, /* br x4 ; Jump to the kernel entry point / /* 4 */
{ 0, FIXUP_ARGPTR_LO }, /* arg: .word @DTB Lower 32-bits */ /* 5 */
{ 0, FIXUP_ARGPTR_HI}, /* .word @DTB Higher 32-bits */
{ 0, FIXUP_ENTRYPOINT_LO }, /* entry: .word @Kernel Entry Lower 32-bits */ /* 6 */
{ 0, FIXUP_ENTRYPOINT_HI }, /* .word @Kernel Entry Higher 32-bits */
{ 0, FIXUP_TERMINATOR }
};
1. 将dtb的物理地址加载到x0寄存器中，0x580000c0是ldr指令对应机器码（0b1011000000000000000000011000000）
2. 将x1，x2，x3写入0
3. 将内核的入口地址加载到x4寄存器中，0x58000084同上，是ldr指令对应机器码（0b1011000000000000000000010000100）
4. 跳转到内核
5. 存放dtb的物理内存地址（GPA）
6. 存放kernel的入口地址（GPA）

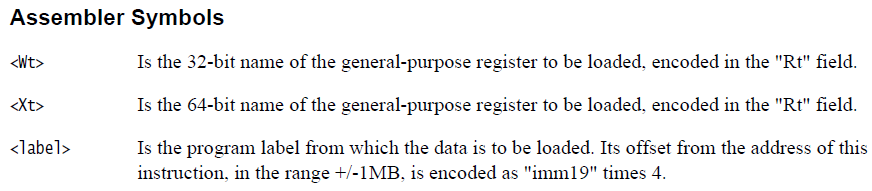

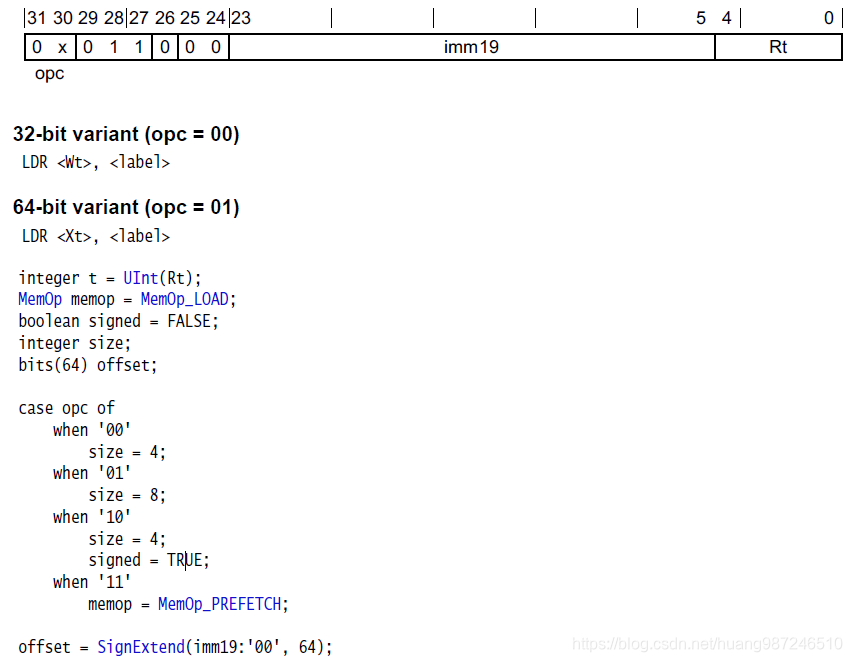

- 参考ARMv8-A_Architecture_Refernce_Manual的C5章节，查找ldr指令对应机器码格式如下：
- 分析第一条汇编指令机器码，提取关键字段如下：
- opc: 01，表示操作64-bit变量
- imm19: 110，立即数为6
- Rt: 0，要加载的寄存器是x0
- label: 表示当前pc指针的偏移offset，寄存器的值从PC + offset的地方取值加载。它的值是imm19 * 4 = 6 * 4 = 24。
- 上面这条汇编指令的含义，就是从相对pc指针偏移的24字节的地方，取64字节内容，加载的x0寄存器中，再对比bootloader_aarch64数组的内容，可以确定第一条指令的意思，就是从数组的第6，7个元素中读取值然后加载到x0寄存器中。从注释中也可以确认，第6，7个元素分别放的就是dtb地址的低32bit和高32bit。
- bootloader_aarch64存放的是汇编指令的机器码，它被作为固件加载到虚机的物理地址空间，其加载流程如下：
arm_setup_direct_kernel_boot
primary_loader = bootloader_aarch64; /* 5 */
write_bootloader("bootloader", info->loader_start, /* 6 */
primary_loader, fixupcontext, as);
rom_add_blob_fixed_as(name, code, len * sizeof(uint32_t), addr, as);
11. 将bootloader固件代码的指针放到primary_loader中
12. 封装成Rom，添加到roms全局链表中，动作与dtb的加载类似，从这里可以看到，loader_start保存的虚机物理地址，存放的是固件代码，主要用于
加载dtb地址和内核地址，并跳转
- primary_loader，kernel Image，dtb，ramdisk都被加载到内存后，一切准备就绪，最后的动作就是让cpu跳转到到primary_loader处执行固件代码，那怎么跳转过去呢？通过初始化cpu的pc寄存器，将其设置为primary_loader的地址，然后运行cpu，那么虚拟机cpu自然就从primary_loader开始运行，流程如下：
arm_load_kernel
qemu_register_reset(do_cpu_reset, ARM_CPU(cs)) /* 7 */
do_cpu_reset,
if (cs == first_cpu) {
cpu_set_pc(cs, info->loader_start) /* 8 */
......
}
arm_cpu_set_pc /* 9 */
ARMCPU *cpu = ARM_CPU(cs);
CPUARMState *env = &cpu->env;
env->pc = value;
13. qemu在加载内存镜像时，注册了cpu复位的回调函数。当cpu复位时，会触发do_cpu_reset
14. do_cpu_reset中有一个动作就是设置pc指针，这里将loader_start保存的虚机物理地址设置成pc指针，这个地址在arm64架构下就是
primary_loader固件的起始地址，将其作为cpu复位时pc寄存器的初始值，那么当cpu运行时，第一条读取的指令就是这个固件存放的指令
15. 每个架构下pc指针对应的cpu寄存器不同，qemu对应的定义了不同的数据结构，对于arm就是ARMCPU这个数据结构。
- 以上所有这些设置好之后，qemu中虚机pc的值存放的时primary_loader固件的物理地址，当cpu进入guest态时，将这个pc值加载的cpu对应的物理pc寄存器中，然后开始cpu开始运行，执行固件代码，固件的动作是加载dtb和kernel的物理内存地址，然后跳转到kernel入口，启动虚机。
