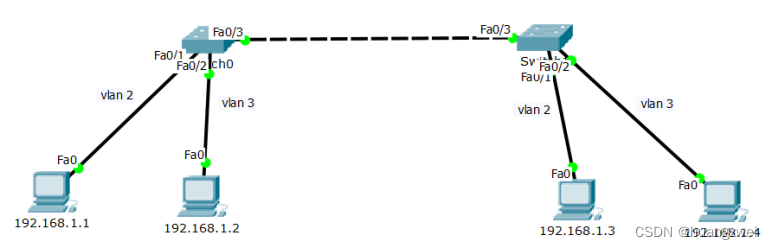

按照下图在模拟器中链接线路,并配置PC的IP地址,把第一台和第三台PC划分到vlan 2 ,把第二台和第四台PC划分到vlan 3(即交换机的0/1端口划分到vlan2 ,0/2端口划分到vlan 3 ,0/3端口作为主干道链接两台交换机)
第两台交换机的0/1和0/2端口分别加入vlan 2 和vlan 3:
Switch>en
Switch#
Switch#vlan database
Switch(vlan)#vlan 2
VLAN 2 added:
Name: VLAN0002
Switch(vlan)#vlan 3
VLAN 3 added:
Name: VLAN0003
Switch(vlan)#exit
Switch#
Switch#configure ter
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#switchport access vlan 2 把0/1加入vlan 2
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/2
Switch(config-if)#switchport access vlan 3 把0/2加入vlan 3
Switch(config-if)#
配置两台交换机的trunk端口
第两台交换机的0/3端口作为trunk端口
Switch>
Switch>en
Switch#configure terminal
Switch(config)#interface fastEthernet 0/3
Switch(config-if)#switchport mode trunk
Switch(config)#exit
Switch#show interfaces fastEthernet 0/3 switchport
Name: Fa0/3
Switchport: Enabled
Administrative Mode: trunk
Operational Mode: trunk
Administrative Trunking Encapsulation: dot1q
Operational Trunking Encapsulation: dot1q
思考:划分虚拟局域网后,第一台和第二台PC可以ping通吗,第一台和第三台PC可以ping通吗?
