前言：

从第一次系统地阅读《Java与模式》这本书已经过去一年多了，我一直没有有意的去使用设计模式，原因有两点：一是，对设计模式理解有些点不深入，使用起来比较吃力；二是，没有一个合适场景去使用设计模式。最近，我在负责一个新系统的对接钉钉流程中心，调用相关流程的开发工作，我在之前已经钉钉流程对接2次了，都这块业务理解比较准确和成熟。如果要是搬用原来的代码没有问题，但是原来的写法复用很差，每次新增一个流程，都有把原来的接口复制一遍，然后再对每一个方法中部分代码进行修改。基于以上背景，我觉得应该使用设计模式，对钉钉流程模块进行重新架构。

一、业务简单介绍：

对钉钉流程的业务进行抽象，其实也没有几个操作，主要操作如下：发起流程操作（首次发起、重新发起）、处理实例同意、处理实例拒绝、处理实例撤回、处理各个任务等，操作就是方法，接口里面就会有这几个方法。当然了某些流程可能会有些其它操作，即其它的方法。

Tips：实例：调用一次钉钉流程称为一个实例；任务：钉钉流程中有各个审批节点，每个节点称为一个任务。

二、设计模式的应用：

1.设计的思想：

通过以上对业务的简单介绍，最笨的实现方法就是写一个接口，接口中有这几个方法，然后实现接口中方法，下次来一个流程复制原来代码进行修改，然后以此类推，好一点程序员会对每个方法公用的部分抽象成私有方法，让每个方法调用。其实这样很笨，代码复用很低，不方便维护。其实，这里可以使用策略模式，每个流程都有这几个操作，每种具体流程都是一种策略，即抽象成代码语言就是，有一个公用流程接口，每一种流程去实现这个接口；但是单独使用一个策略模式是不行的，因为每一种流程中的操作都有重复的子操作，例如，处理实例相关操作都会保存审批记录。这些操作中的重复子操作可以运用模板方法的设计模式，即顶层帮你实现公共通用的操作，你只需要基础该顶层抽象类。到现在，你会遇到一个问题，如何让策略模式的接口，可以使用上模板方法模式，这里就需要缺省适配器模式进行过度。等这些操作完成后，你会发现策略模式的调用很不方便，这里也可使用简单工厂方法模式，让工厂来创建具体的策略。

我在重新架构钉钉流程模块的时候，也使用Spring bean周期的中一些思想（可能其他方法中也有），Spring bean会提供初始化bean之前操作的方法和初始化bean成功之后的操作方法，方便操作者对bean的修改。这个发起流程的操作有点想，调用流程中心的操作我会封装到底层，调用钉钉流程之前，需要一个方法封装钉钉相关组件；调用钉钉流程成功之后，需要一个方法去处理其他的业务操作。策略接口中也使用到了泛型，抽象方法中也使用了断言，这里就不展开介绍了。

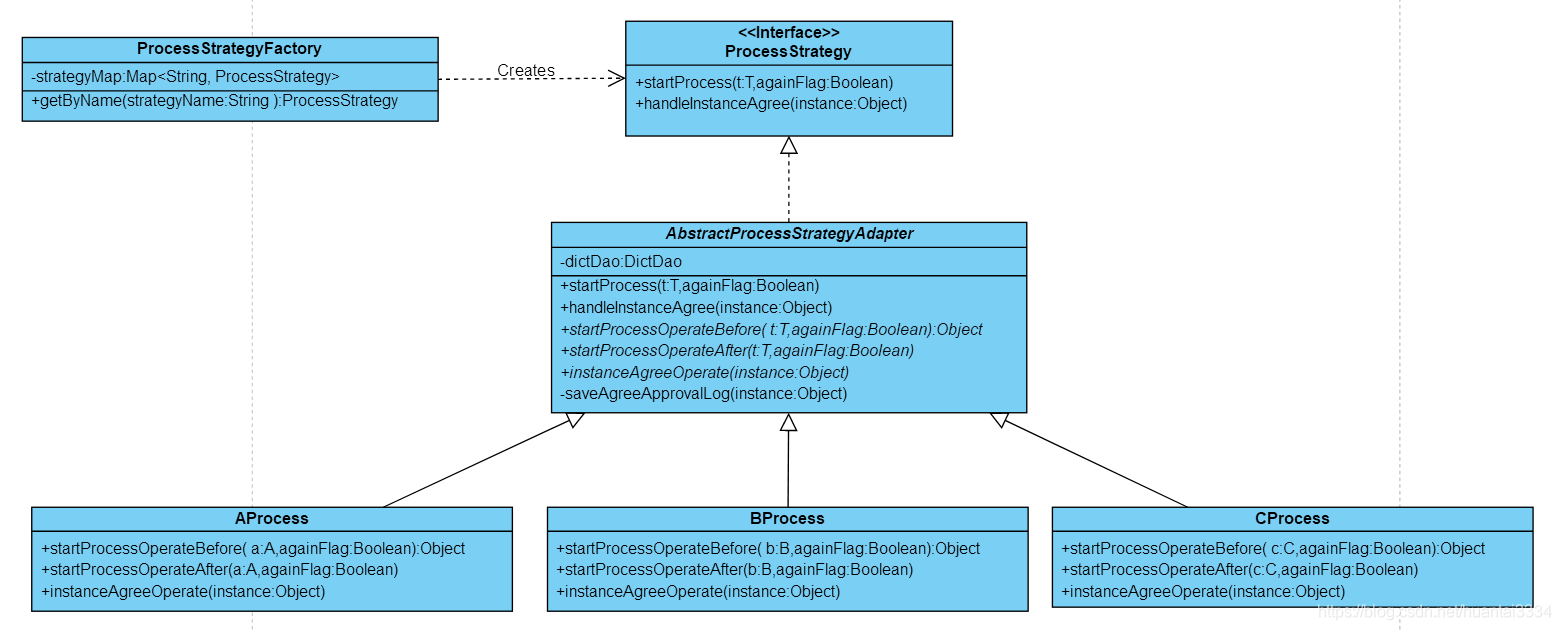

学习设计模式，一定少不了UML图，下面的类图（使用visual-paradigm在线版工具画出的类图）就是对这次钉钉流程重新架构的描述，因为是内部系统，不方便使用源代码，我这里就模拟了两个方法（发起流程和处理实例同意）。

2.相关代码：

（1）策略接口：

package com.hanxiaozhang.designpattern.strategy.service;

/**
 * 〈一句话功能简述〉<br>
 * 〈策略模式接口〉
 *
 * @author hanxinghua
 * @create 2020/5/11
 * @since 1.0.0
 */
public interface ProcessStrategy<T> {


    /**
     * 发起流程
     *
     * @param t
     * @param againFlag 重新发起标识：true 重新发起，false 第一次发起
     */
    void startProcess(T t, Boolean againFlag);


    /**
     * 处理实例同意
     *
     * @param instance
     */
    void handleInstanceAgree(Object instance);



}

（2）策略抽象的缺省适配器类：

package com.hanxiaozhang.designpattern.strategy.service.impl;

import com.hanxiaozhang.common.dao.DictDao;
import com.hanxiaozhang.common.domain.DictDO;
import com.hanxiaozhang.designpattern.strategy.service.ProcessStrategy;
import org.springframework.transaction.annotation.Transactional;


import javax.annotation.Resource;

/**
 * 〈一句话功能简述〉<br>
 * 〈抽象策略的缺省适配器〉
 *
 * @author hanxinghua
 * @create 2020/5/11
 * @since 1.0.0
 */
public abstract class AbstractProcessStrategyAdapter<T> implements ProcessStrategy<T> {

    @Resource
    private DictDao dictDao;


    @Override
    @Transactional(rollbackFor = Exception.class)
    public  void  startProcess(T t,Boolean againFlag){

        // 发起流程之前的操作
        Object obj = this.startProcessOperateBefore(t,againFlag);

        // 断言
        assert obj == null:"[startProcessOperateBefore]方法返回值空,调用流程会报错!";

        // 调用流程中心
        System.out.println("模拟调用流程中心..."+obj.toString());

        // 发起流程之后的操作
        this.startProcessOperateAfter(t,againFlag);

    }

    @Override
    @Transactional(rollbackFor = Exception.class)
    public  void  handleInstanceAgree(Object instance) {

        // 模拟保存
        this.saveAgreeApprovalLog(instance);

        // 实例同意的操作
        this.instanceAgreeOperate(instance);

    }


    /**
     * 发起流程之前的操作
     *
     * @param t
     * @param againFlag
     * @return
     */
    public abstract Object startProcessOperateBefore(T t,Boolean againFlag);


    /**
     * 发起流程成功之后的操作
     *
     * @param t
     * @param againFlag
     */
    public abstract void startProcessOperateAfter(T t,Boolean againFlag);


    /**
     * 实例同意的操作
     *
     * @param instance
     */
    public abstract void instanceAgreeOperate(Object instance);


    /**
     * 保存实例同意的审批记录
     *
     * @param instance
     */
    private void saveAgreeApprovalLog(Object instance){

        DictDO dict = DictDO.builder().name("测试一下").build();
        dictDao.save(dict);

//        throw  new RuntimeException("模拟一下异常");
    }


}

（3）流程A策略类：

package com.hanxiaozhang.designpattern.strategy.service.impl;

import com.hanxiaozhang.designpattern.strategy.domain.A;
import org.springframework.stereotype.Service;

/**
 * 〈一句话功能简述〉<br>
 * 〈〉
 *  建议强制指定一下bean的id
 *
 * @author hanxinghua
 * @create 2020/5/11
 * @since 1.0.0
 */
@Service("aProcess")
public class AProcess extends AbstractProcessStrategyAdapter<A> {

    @Override
    public Object startProcessOperateBefore(A a, Boolean againFlag) {

        System.out.println("流程A发起流程前的准备...");

        return new Object();
    }

    @Override
    public void startProcessOperateAfter(A a, Boolean againFlag) {

        System.out.println("流程A发起流程成功后的处理...");

    }

    @Override
    public void instanceAgreeOperate(Object instance) {

        System.out.println("流程A同意的处理...");

    }


}

（4）流程B策略类：

package com.hanxiaozhang.designpattern.strategy.service.impl;

import com.hanxiaozhang.designpattern.strategy.domain.B;
import org.springframework.stereotype.Service;

/**
 * 〈一句话功能简述〉<br>
 * 〈〉
 *
 * @author hanxinghua
 * @create 2020/5/11
 * @since 1.0.0
 */
@Service("bProcess")
public class BProcess extends AbstractProcessStrategyAdapter<B> {


    @Override
    public Object startProcessOperateBefore(B b, Boolean againFlag) {

        System.out.println("流程B发起流程前的准备...");

        return new Object();
    }

    @Override
    public void startProcessOperateAfter(B b, Boolean againFlag) {

        System.out.println("流程B发起流程成功后的处理...");

    }

    @Override
    public void instanceAgreeOperate(Object instance) {

        System.out.println("流程B同意的处理...");

    }
}

（5）策略工厂类：

package com.hanxiaozhang.designpattern.strategy.service;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;

import java.util.Map;

/**
 * 〈一句话功能简述〉<br>
 * 〈策略工厂〉
 *
 * @author hanxinghua
 * @create 2020/5/11
 * @since 1.0.0
 */
@Component
public class ProcessStrategyFactory {

    /**
     * Spring会自动将Strategy接口的实现类注入到这个Map中，
     * key为bean id，value值则为对应的策略实现类
     *
     */
    @Autowired
    private Map<String, ProcessStrategy> strategyMap;


    /**
     * 通过名字获取策略实现类
     *
     * @param strategyName
     * @return
     */
    public ProcessStrategy getByName(String strategyName) {
        return strategyMap.get(strategyName);
    }


}

（6）调用测试类：

package com.hanxiaozhang.designpattern.strategy.controller;

import com.hanxiaozhang.designpattern.strategy.constant.ProcessTypeEnum;
import com.hanxiaozhang.designpattern.strategy.domain.A;
import com.hanxiaozhang.designpattern.strategy.domain.B;
import com.hanxiaozhang.designpattern.strategy.service.ProcessStrategyFactory;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.ResponseBody;

/**
 * 〈一句话功能简述〉<br>
 * 〈测试Controller〉
 *
 * @author hanxinghua
 * @create 2020/5/11
 * @since 1.0.0
 */
@Controller
@RequestMapping("/")
public class TestController {


    @Autowired
    private ProcessStrategyFactory strategyFactory;

    @RequestMapping("")
    @ResponseBody
    public String test(){
        strategyFactory.getByName(ProcessTypeEnum.A.getKey()).startProcess(new A(),false);
        strategyFactory.getByName(ProcessTypeEnum.B.getKey()).startProcess(new B(),false);
        return "OK";
    }


}

（7）其他：

package com.hanxiaozhang.designpattern.strategy.constant;

/**
 * 〈一句话功能简述〉<br>
 * 〈Process流程枚举类〉
 *
 * @author hanxinghua
 * @create 2020/5/14
 * @since 1.0.0
 */
public enum ProcessTypeEnum {

    A("aProcess","流程A"),
    B("bProcess","流程B");

    private String key;
    private String name;

    ProcessTypeEnum(String key, String name) {
        this.key = key;
        this.name = name;
    }

    public String getKey() {
        return key;
    }

    public String getName() {
        return name;
    }

    @Override
    public String toString() {
        return "ProcessTypeEnum{" +
                "key='" + key + '\'' +
                ", name='" + name + '\'' +
                '}';
    }

}

-------------------------------------------------------------
package com.hanxiaozhang.designpattern.strategy.domain;

/**
 * 〈一句话功能简述〉<br>
 * 〈流程A实例对象〉
 *
 * @author hanxinghua
 * @create 2020/5/14
 * @since 1.0.0
 */
public class A {

}
-------------------------------------------------------------
package com.hanxiaozhang.designpattern.strategy.domain;

/**
 * 〈一句话功能简述〉<br>
 * 〈流程B实例对象〉
 *
 * @author hanxinghua
 * @create 2020/5/14
 * @since 1.0.0
 */
public class B {

}
