业务流程设计＞[IPO图][PAD图][N-S图][PFD图]

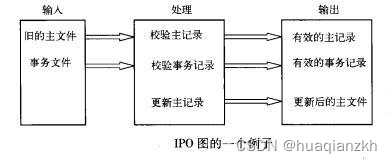

1.IPO

IPO是指结构化设计中变换型结构的输入（Input）、加工（Processing）、输出（Output）。IPO图是对每个模块进行详细设计的工具，它是输入加工输出（INPUT PROCESS OUTPUT）图的简称，它是由美国IBM公司发起并完善起来的一种工具。在系统的模块结构图形成过程中，产生了大量的模块，在进行详细设计时开发者应为每一个模块写一份说明。IPO图就是用来说明每个模块的输入、输出数据和数据加工的重要工具。
IPO图是输入/处理/输出图的简称，它是美国IBM公司提出的一种图形工具，能够方便地描绘输入数据、处理数据和输出数据的关系。
IPO图使用的基本符号少而简单，因此很容易掌握使用这种工具。它的基本形式是在左边的框中列出有关的输人数据，在中间的框中列出主要的处理，在右边的框中列出产生的输出数据。处理框中列出了处理的顺序，但是用这些基本符号还不足以精确描述执行处理的详细情况。

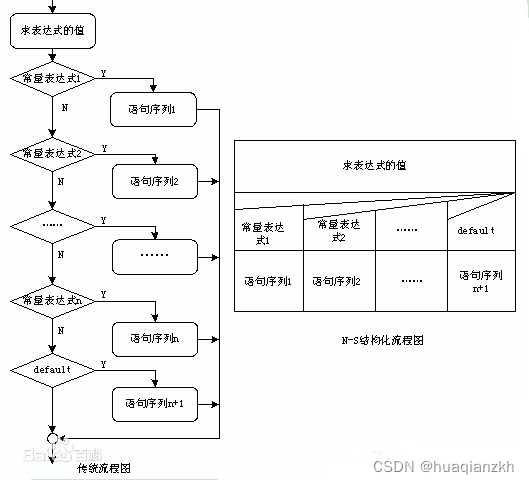

2.N-S图

N-S图，也被称为盒图或NS图（Nassi Shneiderman图）。是结构化编程中的一种可视化建模。

1972年，美国学者I.Nassi 和 B.Shneiderman提出了一种在流程图中完全去掉流程线，全部算法写在一个矩形阵内，在框内还可以包含其他框的流程图形式。即由一些基本的框组成一个大的框，这种流程图又称为N-S结构流程图（以两个人的名字的头一个字母组成）。N-S图包括顺序、选择和循环三种基本结构。

NS图类似流程图，但所不同之处是NS图可以表示程序的结构。

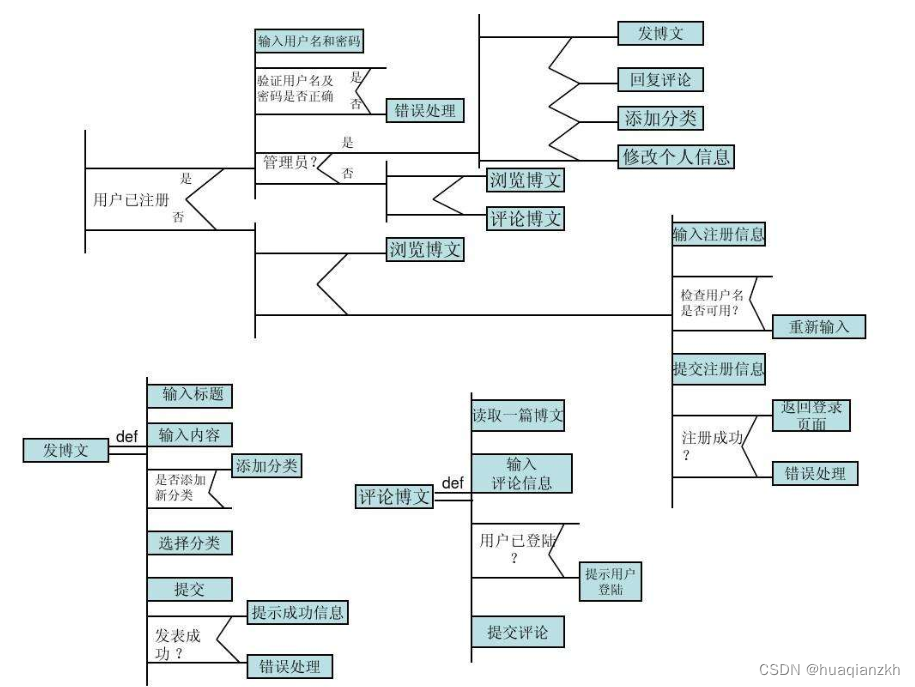

 3.PAD图

pad是problem analysis diagram的英文缩写，是1973年日本日立公司发明的一种问题分析图。

已经得到一定程度的推广。它用二维树形结构的图来表示程序的控制流，将这种图翻译成程序代码比较容易。

问题分析图（problem analysis diagram）简称PAD图，是一种支持结构化算法的图形表达工具，也是用于业务流程描述的系统方法。

PAD图融系统的层次结构和过程特征于一体，横向表达系统的嵌套层次结构；纵向自上而下表达某一处理的过程特征，思维可以纵衡驰骋而不受限制，因此，可以对系统的处理细节进行深入的刻画和雕琢。

4.程序流程图（PFD）
程序流程图又称程序框图，是用统一规定的标准符号描述程序运行具体步骤的图形表示。程序框图的设计是在处理流程图的基础上，通过对输入输出数据和处理过程的详细分析，将计算机的主要运行步骤和内容标识出来。
