蓝牙低功耗 (Bluetooth Low Energy, BLE)的知识

1.蓝牙低功耗 (Bluetooth Low Energy, BLE)

　　低功耗(BLE)蓝牙是周期性间歇收发的，即仅在广播事件和连接事件中才打开射频硬件部分去收发数据，其他多数时间设备硬件都是空闲的。可通过在空闲时控制芯片进入Sleep状态，必要时通过外部GPIO输入中断或BLE自身的事件来唤醒芯片，继续正常工作。

        蓝牙低功耗是从蓝牙 4.0 起支持的协议，与经典蓝牙相比，功耗极低、传输速度更快，但传输数据量较小。常用在对续航要求较高且只需小数据量传输的各种智能电子产品中，比如智能穿戴设备、智能家电、传感器等，应用场景广泛。

2. 通信协议

        在两个蓝牙低功耗设备建立连接之后，双方的数据交互是基于 GATT (Generic Attribute Profile) 规范，根据该规范可以定义出一个个配置文件 (Profile)，描述该蓝牙设备提供的服务 (Service)。

在整个通信过程中，有几个最主要的概念：

• 配置文件 (Profile): Profile 是被蓝牙标准预先定义的一些 Service 的集合，并不真实存在于蓝牙设备中。如果蓝牙设备之间要相互兼容，它们只要支持相同的 Profile 即可。一个蓝牙设备可以支持多个 Profile。
• 服务 (Service): Service 是蓝牙设备对外提供的服务，一个设备可以提供多个服务，比如电量信息服务、系统信息服务等。每个服务由一个 UUID 唯一标识。
• 特征 (Characteristic): 每个 Service 包含 0 至多个 Characteristic。比如，电量信息服务就会有个 Characteristic 表示电量数据。Characteristic 包含一个值 (value)和 0 至多个描述符 (Descriptor) 组成。在与蓝牙设备通信时，主要就是通过读写 Characteristic 的 value 完成。 每个 Characteristic 由一个 UUID 唯一标识。
• 描述符 (Descriptor): Descriptor 是描述特征值的已定义属性。例如，Descriptor 可指定人类可读的描述、特征值的取值范围或特定于特征值的度量单位。每个 Descriptor 由一个 UUID 唯一标识。

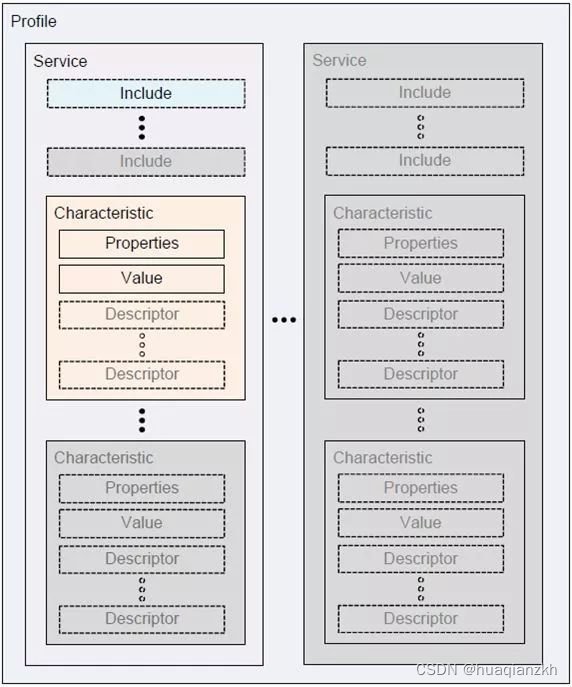

如下图所示，我们可以简单地理解为：每个蓝牙设备可能提供多个 Service，每个 Service 可能有多个 Characteristic，我们根据蓝牙设备的协议对对应 Characteristic 的值进行读写即可达到与其通信的目的。



3.低功耗蓝牙设备类型

        低功耗蓝牙设备类型分为两种：单模和双模

• 单模设备：只支持蓝牙低功耗(BLE)，如用nRF51822开发的蓝牙设备即为单模设备，单模设备对低功耗的要求很高。主要运行蓝牙协议栈的模块。
• 双模设备：既支持传统蓝牙也支持蓝牙低功耗，这两种技术使用同一个射频前端和天线，双模设备一般都有足够的供电能力，对低功耗的要求不高。

4.Bluetooth LE 和传统蓝牙的区别是什么？

        1、低功耗蓝牙的发送和接受任务会以最快的速度完成，完成之后蓝牙Bluetooth LE会暂停发射无线（但是还是会接受），等待下一次连接再激活；传统蓝牙是持续保持连接。

        2、低功耗蓝牙的广播信道（为保证网络不互相干扰而划分）仅有3个；传统蓝牙是32个。

        3、低功耗蓝牙“完成”一次连接(即扫描其它设备、建立链路、发送数据、认证和适当地结束)只需3ms；传统蓝牙完成相同的连接周期需要数百毫秒。

        4、低功耗蓝牙使用非常短的数据包，多应用于实时性要求比较高，但是数据速率比较低的产品，遥控类的如键盘，遥控鼠标，传感设备的数据发送，如心跳带，血压计，温度传感器等；传统蓝牙使用的数据包长度较长，可用于数据量比较大的传输，如语音，音乐，较高数据量传输等。

        5、低功耗蓝牙无功率级别，一般发送功率在+4dBm，一般在空旷距离，达到70m的传输距离；传统蓝牙有3个功率级别，Class1，Class2，Class3，分别支持100m，10m，1m的传输距离。
