结构化设计的理解和设计

        结构化设计（Structured Design，SD）是一种面向数据流的设计方法，其核心目的在于确定软件的结构，使程序的结构尽可能反映要解决的问题的结构，从而提高软件的可读性、可维护性和可扩展性。以下是对结构化设计的理解和实践方面的详细阐述：



一、结构化设计的理解

1. 基本思想：

   • 结构化设计基于模块化原理，将软件分解成若干个相对独立且具有单一功能的模块。这些模块通过接口进行交互，共同构成完整的软件系统。
   • 通过自顶向下的方式逐步细化，从系统的整体结构到各个模块的详细设计，确保每个部分都符合设计要求。

2. 关键要素：

   • 模块化：将复杂的软件系统划分为一系列简单的模块，每个模块都承担特定的功能。模块之间通过定义良好的接口进行通信，实现了高内聚低耦合的设计目标。模块化不仅简化了软件开发过程，还提高了软件的可测试性和可维护性。
   • 自顶向下细化：从系统的整体需求出发，逐层分解，逐步细化到每个模块的具体实现。这种方法有助于确保设计的一致性和完整性，避免了设计过程中的遗漏和错误。

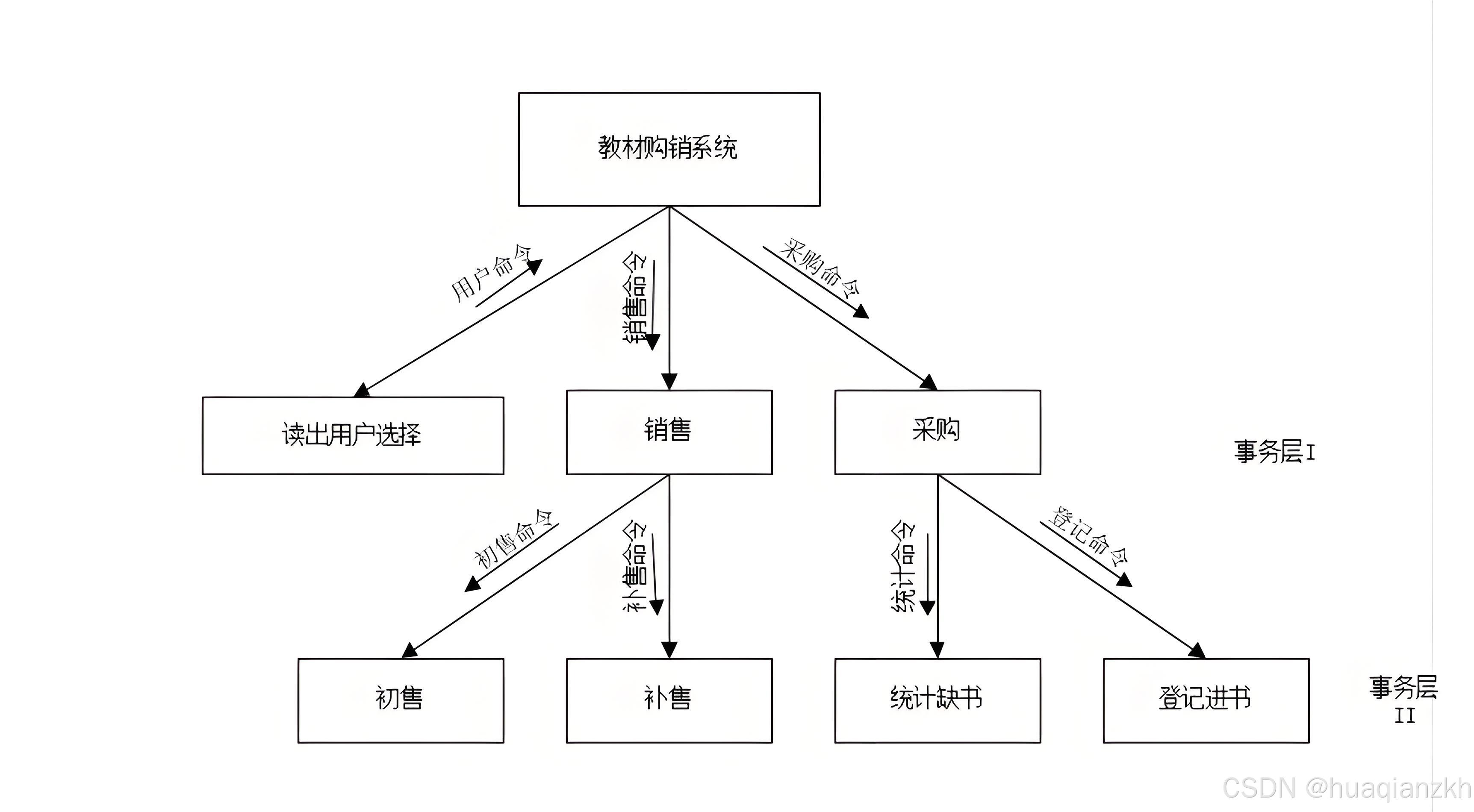

   • 数据流图与系统结构图：数据流图（DFD）是结构化分析中常用的工具，用于描述系统中数据的流动和处理过程。在结构化设计中，数据流图被转换为系统结构图（SC），以反映软件的模块结构和模块之间的调用关系。

3. 设计原则：

   • 高内聚低耦合：内聚是指模块内部各元素之间联系的紧密程度，内聚度越高，模块的独立性越强。耦合是模块之间联系的紧密程度，耦合度越低，模块的独立性越强。
   • 信息隐藏：采用封装技术将程序模块的实现过程、数据等细节隐藏起来，不需要这些信息的其它模块不能访问。
   • 一致性：软件设计中各个模块应使用一致的术语和符号，模块之间的接口应保持一致。

二、结构化设计的实践

1. 体系结构设计：

   • 消除重复功能，改善软件结构。
   • 设计软件的体系结构图，包括模块及其之间的关系。
   • 结构图的深度和宽度应适中，以反映程序的层次结构和模块的组织情况。

2. 接口设计：

   • 包括外部接口和内部接口设计。外部接口描述用户界面、软件和硬件设备以及其他软件系统的接口。内部接口为软件各模块之间的接口。
   • 用户界面设计应遵循简洁、实用、一致性的原则，使用户操作舒适、简单、自由。

3. 数据设计：

   • 数据存储方式的设计直接影响着软件的执行效率。数据设计一般包括文件设计和数据库设计两个方面。
   • 在关系数据库中，数据以二维表的形式存储，需要设计合理的表结构和字段类型，以提高数据查询和更新的效率。

4. 过程设计：

   • 确定软件各个模块内的算法及内部数据结构。
   • 选定某种过程的表达形式来描述各种算法，如N-S图等。

5. 编写结构化设计说明书：

   • 包括概要设计说明书、数据库设计说明书、集成测试计划等文档。
   • 对设计方案进行评审，确保完整实现需求分析中规定的功能、性能要求，并评估设计方案的可行性。

三、结构化设计的应用场景与优势

1. 应用场景：

   • 结构化设计方法适用于各种规模的软件开发项目，特别是需要高可读性、可维护性和可扩展性的软件系统。
   • 在需求明确、功能相对稳定的软件开发项目中，结构化设计能够发挥更大的优势。

2. 优势：

   • 通过模块化设计，降低了系统的复杂性，提高了开发效率。
   • 高内聚低耦合的设计原则，使得软件更容易测试、维护和扩展。
   • 结构化设计方法提供了描述软件系统的工具和评价模块结构图质量的标准，有助于确保软件的质量。

        综上所述，结构化设计是一种经典而高效的设计方法，在软件开发中具有广泛的应用前景。通过深入理解结构化设计的基本原理和设计原则，并在实践中灵活运用这些方法和技术，可以构建出更加优秀、可靠的软件系统。
