片外合封Flash的SFDP介绍

SFDP基本概念

SFDP (Serial Flash Discoverable Parameters) 是JEDEC组织定义的一种标准规范(JEDEC标准JESD216系列)，用于自动发现和识别串行Flash存储器的特性和功能参数。这个标准最初在2010年发布，后来经历了多次修订和扩展。

SFDP的主要作用

SFDP解决了一个关键问题：随着Flash厂商、型号和功能的多样化，MCU或SoC需要一种通用方法来识别和正确操作不同的Flash芯片。SFDP提供了一种标准化机制，允许系统在启动时自动查询Flash芯片的详细参数，而非依赖硬编码信息。

SFDP工作原理

标准化参数表: Flash芯片内部包含一组参数表，存储在特定地址
标准化读取命令: 系统通过0x5A命令读取这些参数表
参数组织结构: 数据按照标准化格式组织，包括标题和参数描述符

SFDP包含的主要信息

SFDP参数表包含多种信息，主要有：

基本Flash参数：
- 存储容量信息
- 擦除命令和擦除块大小选项
- 读取指令(包括快速读取、双/四线读取等)
- 写入指令和页大小
高级Flash功能：
- 4-byte寻址支持与切换方法
- 扇区保护机制
- 状态寄存器位定义
- 休眠/唤醒功能
- 双/四线操作模式参数

SFDP结构体的C语言实现

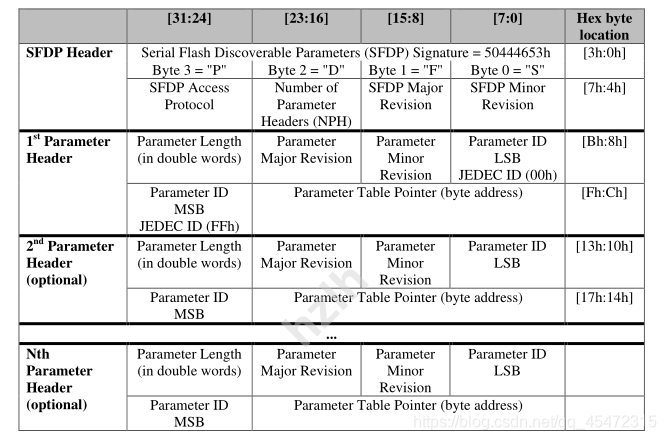

根据JEDEC标准中的SFDP头结构规范，下面是对应的C语言结构体实现：

// SFDP 标头结构体
typedef struct {
    uint32_t signature;      // SFDP签名，固定为 0x50444653 ("SFDP")，字节顺序为"S", "F", "D", "P"
    uint8_t  minor_revision; // SFDP次版本号
    uint8_t  major_revision; // SFDP主版本号
    uint8_t  num_param_headers; // 参数头数量(NPH)
    uint8_t  access_protocol; // 访问协议
} SFDP_Header_t;

// SFDP 参数头描述符结构体
typedef struct {
    uint8_t  param_id_lsb;   // 参数ID低字节 (例如：JEDEC基本表为0x00)
    uint8_t  param_minor_revision;  // 参数表次版本
    uint8_t  param_major_revision;  // 参数表主版本
    uint8_t  param_length;   // 参数表长度(以双字(DWORD)为单位)
    uint8_t  param_id_msb;   // 参数ID高字节 (例如：JEDEC基本表为0xFF)
    uint8_t  reserved[3];    // 保留字节或作为地址的一部分
    uint32_t param_table_pointer; // 参数表指针(字节地址)
} SFDP_Parameter_Header_t;

// 完整SFDP结构 (包含头和参数头数组)
typedef struct {
    SFDP_Header_t header;
    SFDP_Parameter_Header_t param_headers[16]; // 假设最多16个参数头
} SFDP_Structure_t;

// 读取SFDP的函数示例
void Read_SFDP_Structure(QSPI_HandleTypeDef *hqspi, SFDP_Structure_t *sfdp_struct) {
    uint8_t cmd = 0x5A;  // SFDP读取命令
    uint32_t address = 0; // SFDP起始地址
    uint32_t dummy_cycles = 8; // 典型值，可能因Flash芯片而异
    uint8_t data_mode = QSPI_DATA_1_LINE; // 单线读取模式

    // 读取SFDP头(8字节)
    HAL_QSPI_Command(hqspi, &cmd, address, dummy_cycles, data_mode);
    HAL_QSPI_Receive(hqspi, (uint8_t *)&sfdp_struct->header, sizeof(SFDP_Header_t));

    // 验证SFDP签名
    if(sfdp_struct->header.signature != 0x50444653) {
        // 签名不匹配，处理错误
        return;
    }

    // 读取参数头
    for(uint8_t i = 0; i < sfdp_struct->header.num_param_headers && i < 16; i++) {
        address = 0x08 + (i * 8); // 每个参数头8字节，从地址0x08开始
        HAL_QSPI_Command(hqspi, &cmd, address, dummy_cycles, data_mode);
        HAL_QSPI_Receive(hqspi, (uint8_t *)&sfdp_struct->param_headers[i],
                          sizeof(SFDP_Parameter_Header_t));
    }
}
