一、算法理论分析

首先，介绍一下初中数学内容，直线方程的两点式形式。

解析式： $\tfrac{}{}$ $\tfrac{x-x1}{x2-x1}=\tfrac{y-y1}{y2-y1}$

说明：

1、在已知直线上两点坐标时，常用两点式来表示直线方程。

2、当 $x1=x2$ 或 $y1=y2$ 时，直线方程不能用两点式表示，因为此时两点式的分母为0，方程无意义。即两点式方程不能用来表示坐标轴或与坐标轴平行的直线。

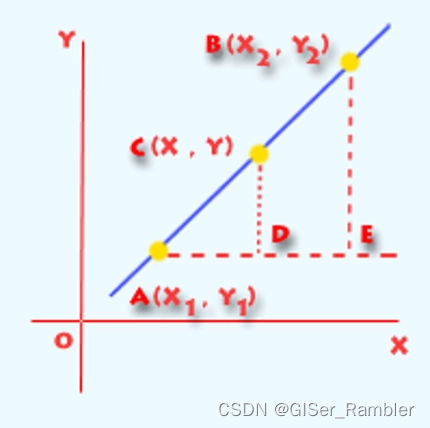

图片来源：百度百科——两点式

在上面的基础上，我们开始讨论两直线的交点问题。

   假设已知有两条直线 $l1,l2$ ，且已知 $l1$ 上的两点为(x1,y1),(x2,y2). $l2$ 上的两点为(x3,y3),(x4,y4).

那么，我们可以得到两直线的两点式方程 $l1:\tfrac{x-x1}{x2-x1}=\frac{y-y1}{y2-y1}$ ， $l2:\tfrac{x-x3}{x4-x3}=\frac{y-y3}{y4-y3}$

联立两个方程，我们可以得到 $\left\{\begin{matrix} \frac{x-x1}{x2-x1}=\frac{y-y1}{y2-y1} \\\\ \frac{x-x3}{x4-x3}=\frac{y-y3}{y4-y3} \end{matrix}\right.$

   ①求交点Y坐标

将联立的方程变形，使两个方程的左侧只有未知数x，



$\left\{\begin{matrix} x=\tfrac{(y-y1)(x2-x1)}{y2-y1}+x1 \\\\ x=\tfrac{(y-y3)(x4-x3)}{y4-y3}+x3 \end{matrix}\right.\Rightarrow\tfrac{(y-y1)(x2-x1)}{y2-y1}+x1=\tfrac{(y-y3)(x4-x3)}{y4-y3}+x3$

可以计算出交点纵坐标Y  ((y2 - y1) * (y3 - y4) * (x3 - x1) -y3 * (y2 - y1) * (x3 - x4) + y1 * (x2 - x1) * (y3 - y4)) /((x2 - x1) * (y3 - y4) - (y2 - y1) * (x3 - x4))

②求交点X坐标

计算原理同上，不再赘述

计算得到的交点横坐标X ((x2 - x1) * (x3 - x4) * (y3 - y1) -x3 * (x2 - x1) * (y3 - y4) + x1 * (y2 - y1) * (x3 - x4)) /((y2 - y1) * (x3 - x4) - (x2 - x1) * (y3 - y4))

二、ArcEngine中计算两线要素交点代码

①使用两点式算法结果求交点

using ESRI.ArcGIS.Geometry;

//此处polyline未赋值，请读者根据自己的程序需求，赋值后使用
IPolyline line1;
IPolyline line2;

//此方法为有返回值的交点计算方法，返回值为double数组,用于储存xy坐标值
private double[] ComputeIntersetPt(double x1, double y1,double x2, double y2,double x3, double y3,double x4, double y4)
{
    //根据直线方程两点式求得的交点坐标
    var x = ((x2 - x1) * (x3 - x4) * (y3 - y1) -
            x3 * (x2 - x1) * (y3 - y4) + x1 * (y2 - y1) * (x3 - x4)) /
            ((y2 - y1) * (x3 - x4) - (x2 - x1) * (y3 - y4));
    var y = ((y2 - y1) * (y3 - y4) * (x3 - x1) -
            y3 * (y2 - y1) * (x3 - x4) + y1 * (x2 - x1) * (y3 - y4)) /
            ((x2 - x1) * (y3 - y4) - (y2 - y1) * (x3 - x4));
    return new double[] { x, y };
}

//FromPoint为线要素起点，ToPoint为终点
var intersetPtCoor = ComputeIntersetPt(
    line1.FromPoint.X, line1.FromPoint.Y,
    line1.ToPoint.X, line1.ToPoint.Y,
    line2.FromPoint.X, line2.FromPoint.Y,
    line2.ToPoint.X, line2.ToPoint.Y
    );
//将XY坐标实例化为点要素
IPoint intersectPt = new PointClass() { X = intersetPtCoor[0], Y = intersetPtCoor[1] };

②通过ITopologicalOperator接口的相交运算得到点的集合。由于两条线相交只有一个交点。因此通过点集合的第一个值，可以得到两个线要素的交点。

using ESRI.ArcGIS.Geometry;

//此处polyline未赋值，请读者根据自己的程序需求，赋值后使用
IPolyline line1;
IPolyline line2;

ITopologicalOperator pTopo = line1 as ITopologicalOperator;
IGeometry pGeo = pTopo.Intersect(line2, esriGeometryDimension.esriGeometry0Dimension);
IPoint pPoint = new PointClass();
pPoint = (pGeo as IPointCollection).get_Point(0);
