学习目标：

掌握设备号的作用和申请、注册和注销的方法。

学习内容：

为什么说“字符设备驱动”是软柿子？这是我从一本书上看到的，经过提炼后总结的。原话是“在Linux设备驱动程序的家族中，字符设备驱动程序是较为简单的驱动程序，同时也是应用非常广泛的驱动程序。所以学习字符设备驱动程序，对构建Linux设备驱动程序的知识结构非常重要。”

那么，我们先说说要完成一个字符设备驱动程序，至少需要哪些要素呢？

一、设备号

Linux 规定每一个字符设备或者块设备都必须有一个专属设备号。一个设备号由主设备号和次设备号组成。

主设备号用来表示某一类特定驱动程序；
次设备号用来表示该驱动下的各个设备。

例如，有两个LED指示灯，LED灯需要独立的打开或者关闭。那么，可以写一个LED灯的字符设备驱动程序，可以将其主设备号注册成5号设备驱动程序，次设备号分别为1和2。这里，次设备号就分别表示两个LED灯。

因此，开发字符设备驱动程序，申请设备号是第一步，只有有了设备号，才能向系统注册设备。

1、设备号的类型

Linux中使用 dev_t 数据类型表示设备号。dev_t 的定义在内核源码的 include/linux/types.h 文件里。设备号是一个32位的数据类型（unsigned int），其中高12位为主设备号，低20位为次设备号。

#define MINORBITS       20
#define MINORMASK       ((1U << MINORBITS) - 1)

#define MAJOR(dev)      ((unsigned int) ((dev) >> MINORBITS))
#define MINOR(dev)      ((unsigned int) ((dev) & MINORMASK))
#define MKDEV(ma,mi)    (((ma) << MINORBITS) | (mi))

MINORBITS 表示次设备号位数。
MINORMASK 用于计算次设备号使用。
MAJOR 表示从dev_t中获取主设备号，本质是将dev_t右移20位。
MINOR 表示从dev_t中获取次设备号，本质是取低20位的值。
MKDEV 用于将主设备号和次设备号组成dev_t类型的设备号。

2、设备号分配

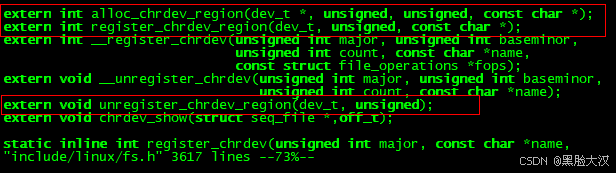

在内核中，提供了动态分配设备号和静态分配设备号的函数，声明在include/linux/fs.h 里面。定义在fs/char_dev.c 中

功能	函数	参数
静态分配设备号函数	register_chrdev_region	设备号起始值，次设备号数量，设备的名称
动态分配设备号函数	alloc_chrdev_region	保存自动申请到的设备号，次设备号的起始值，要申请的数量，设备名称
设备号释放函数	unregister_chrdev_region	要释放的设备号，释放的设备号数量

二、举例

1、例程：

#include <linux/module.h>
#include <linux/init.h>
#include <linux/moduleparam.h>

#include <linux/types.h>
#include <linux/kdev_t.h>
#include <linux/fs.h>

// 这里是驱动传参
static int major = 0;
static int minor = 0;

module_param(major, int, S_IRUGO);
module_param(minor, int, S_IRUGO);

// 设备号变量
dev_t dev_num;

// 驱动入口函数
static int module_dev_t_init(void)
{
       int ret = 0;

       if(major)       // 如果有主设备号，则进行静态设备注册
       {
               printk("major=%d!\n", major);
               printk("minor=%d!\n", minor);

               // 合成设备号
               dev_num = MKDEV(major, minor);
               // 注册设备号
               ret = register_chrdev_region(dev_num, 1, "test1");
               if(ret < 0)
               {
                       printk("register_chrdev_region failed!!\n");
                       return -1;
               }
               printk("register_chrdev_region success!!\n");
       }
       else            // 如果没有主设备号，则进行动态设备注册
       {
               ret = alloc_chrdev_region(&dev_num, 0, 1, "test2");
               if(ret < 0)
               {
                       printk("alloc_chrdev_region failed!!\n");
                       return -1;
               }
               printk("alloc_chrdev_region success!!\n");

               major = MAJOR(dev_num);
               minor = MINOR(dev_num);
               printk("Major=%d, Minor=%d\n", major, minor);
       }

       return 0;
}

// 驱动卸载函数
static void module_dev_t_exit(void)
{
       unregister_chrdev_region(dev_num, 1);  // 注销设备号
       printk("dev_t test module bye!\n");
}

module_init(module_dev_t_init);
module_exit(module_dev_t_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("BF");
MODULE_VERSION("V1");

这个例子我是在ubuntu 的虚拟机上进行实验的，Makefile 如下

KERNEL_DIR=/lib/modules/5.15.0-69-generic/build

obj-m := dev_t.o

all:
        $(MAKE) -C $(KERNEL_DIR) M=$(CURDIR) modules

.PHONY:clean
clean:
        $(MAKE) -C $(KERNEL_DIR) M=$(CURDIR) clean
~

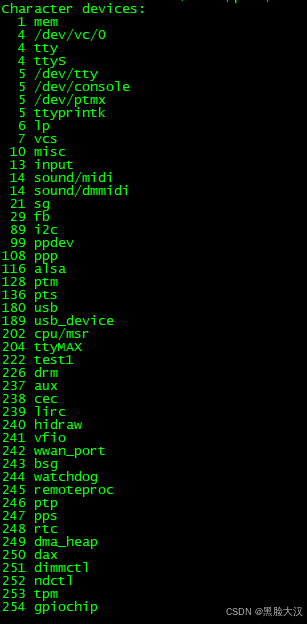

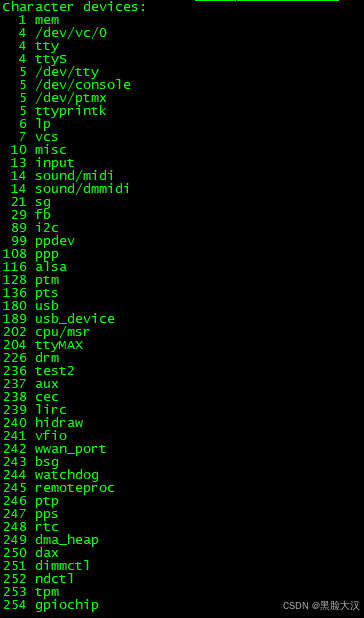

编译完成之后，使用insmod加载模块，查看dmesg 出现了两种状况，看图：

2、遇到问题：

1、loading out-of-tree module taints kernel.

这种错误可以不用理会，不影响驱动程序使用，但是看着就是不爽，就像编译过程中的warning 一样。
问题原因1：
因为驱动用到了设备树，编译驱动的linux内核与insmod模块的linux的内核设备树不相同导致的。
解决方法：把驱动使用当前linux设备树重新编译一下，可以解决。

问题原因2：
没有把驱动模块编译到 Kconfig 文件中，即 make menuconfig 的配置选项中没有此驱动。
解决方法：
把驱动信息加入到Kconfig树中，普可以通过配置内核来决定哪些驱动需要加载，系统也就不会再报loading out-of-tree module taints kernel的错误了。

2、module verification failed: signature and/or required key missing - tainting kernel

问题原因：
        这是加载驱动程序时驱动签名或需要的密钥找不到，导致驱动module认证失败。
解决方法：
        方式一、重新配置内核
        方式二、修改驱动Makefile文件，在第一行增加以下语句：CONFIG_MODULE_SIG=n

因此，我的Makefile修改为

CONFIG_MODULE_SIG=n
KERNEL_DIR=/lib/modules/5.15.0-69-generic/build

obj-m := dev_t.o

all:
        $(MAKE) -C $(KERNEL_DIR) M=$(CURDIR) modules

.PHONY:clean
clean:
        $(MAKE) -C $(KERNEL_DIR) M=$(CURDIR) clean

再次编译后，加载后，没有出现刚才的提示。
