一级路由获取二级路由下某设备提供的服务

一级路由获取二级路由下某设备提供的服务

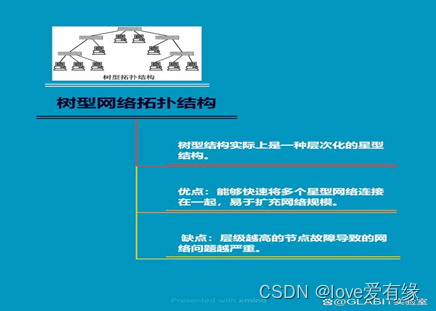

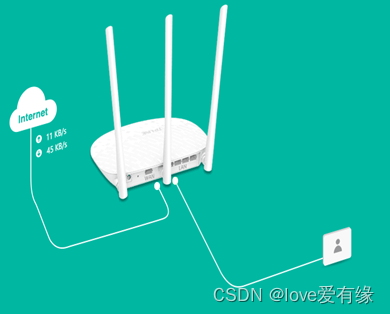

光纤入户后连接到光猫 ，光猫会通过分线 连接到 路由WAN口（该路由我们可以称为 一级路由）、 一级路由可以通过 LAN 口 进行分线到 其他卧室。此时 如果在 某卧室 再次通过 分线 连接到 某路由 WAN口（该路由我们可以称为 二级路由）。此时该二级路由被称为 一级路由的 下级路由

特点: 下级路由 可以 直接访问 上级路由的 所有设备， 但 上级路由 不能获取 二级路由下 接入的设备

如果想将 某个二级路由下的设备上的某个服务暴露 给 一级路由设备， 此时 可以通过 端口映射 方式 实现

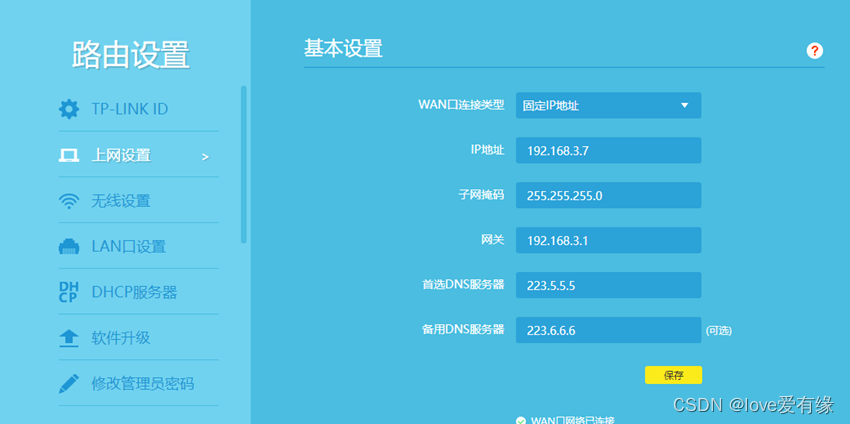

进入 二级路由 管理页面、设置上网信息

WAN 口必须使用固定IP地址， IP地址网段 和 一级路由 IP 相同。 网关为 一级路由 地址

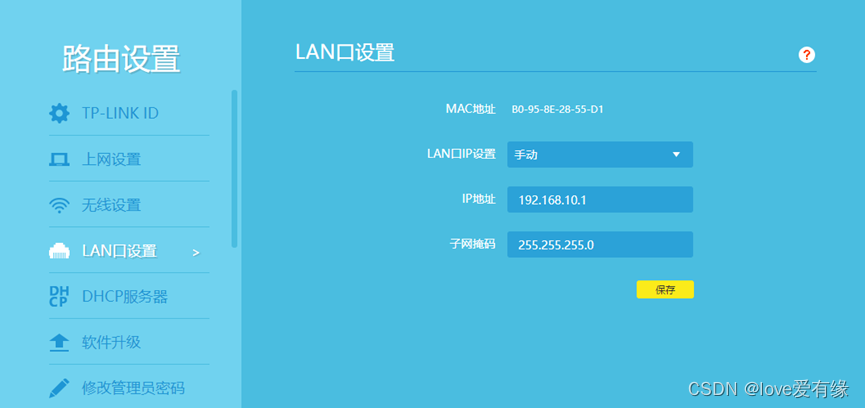

二级路由配置 LAN 口地址

手动设置 二级路由 LAN IP地址为 192.168.10.1 （即 二级路由管理页面IP）

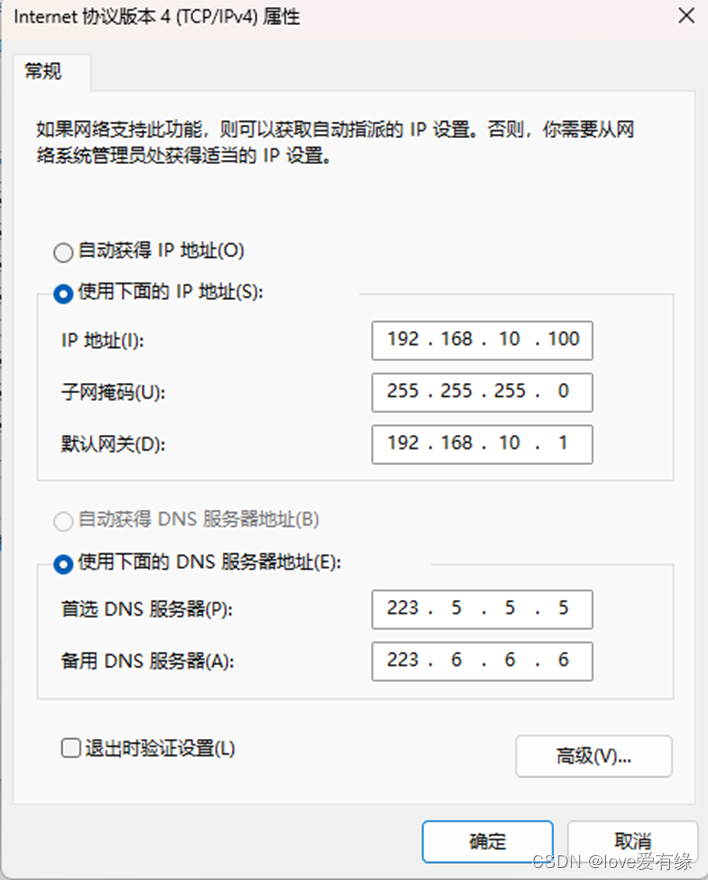

将需要暴露的 二级路由下的某设备 设置 静态IP地址上网

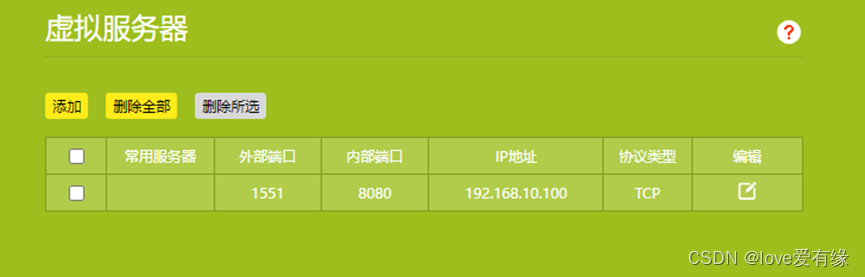

在 二级路由设备中，配置 虚拟服务 映射

• 外网端口 : 可随意、在 一级路由下的设备中 进行 服务访问 路由转发端口号
• 内网端口 ：要暴露的二级路由下的设备中提供的服务端口，例如 tomcat服务
• IP 地址： 要保留的二级路由下的 设备 IP地址

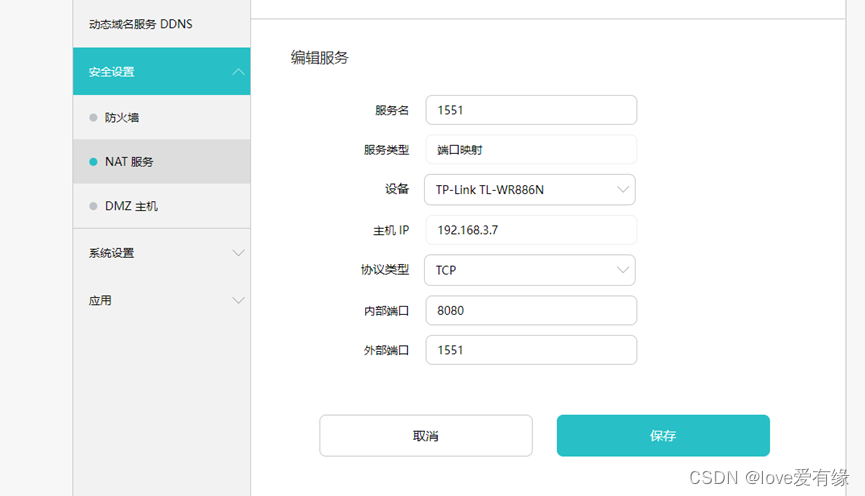

在 一级 路由设别中，配置转发规则

• 服务名： 随意
• 设备 ： 选择 二级路由
• 主机IP : 二级路由 对应的IP地址
• 内部端口：二级路由下 设备中 服务的端口号
• 外部端口：在 一级路由下的设备中 进行 服务访问 路由转发端口号

在 一级路由下某设备中 访问 二级设备中 暴露的服务

http://192.168.3.7:1551 , 该网址会自动转发到 192.168.10.100:8080 服务
