洛达应用层开发教程系列6-配置工具的使用

我的个人博客

更多内容，请跳转我的个人博客

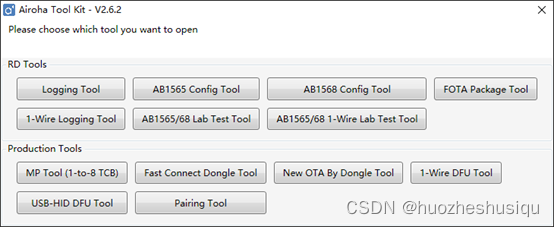

1. 首先需要说明的是这个工具包，主要有两个应用，一个是config tool，一个是log tool，目前主要使用这两个。如下图


2. 首先获取工具压缩包，这个工具包是不需要安装的

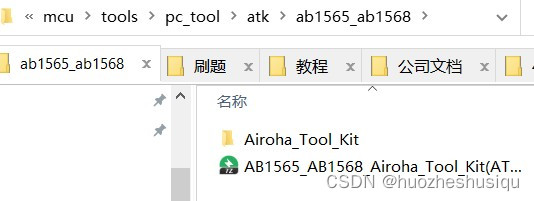

   那么这个工具在哪呢？就和上一节的下载工具在差不多的地方，如下图：


3. 解压到你需要的文件夹，注意文件路径不要太长，否则会报错说文件路径太长，从而打不开应用，这里我直接解压到了桌面。

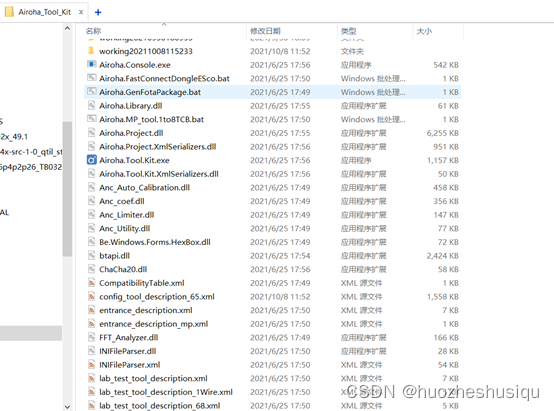

4. 点击进入这个文件夹，会看到如下内容：


5. 然后点击Airoha.Tool.Kit.exe，注意这里可能会出错，这里可能会要求你安装.NET3.5以及相关的dll文件

   .NET3.5按照提示安装即可

   dll文件，请自行到网上搜索常用运行库合集



   安装好上面两个之后，就可以双击Airoha.Tool.Kit.exe打开工具，然后就会进入第一步的界面

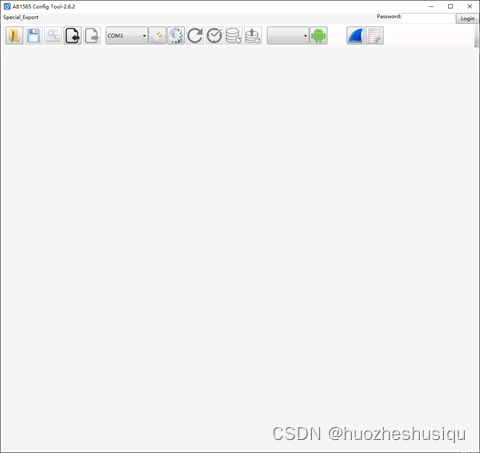

6. 这里选择AB1565 Config Tool按钮，因为我们使用的芯片是1565的，然后就会进入到下面的界面


7. 然后点击文件按钮

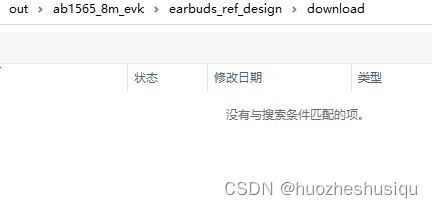

8. 选择相应文件，这里怎么选呢，就选上一节下载文件夹，注意我们只要选择文件夹即可，配置工具会自己选择文件夹下面的文件。


   这里工具选择的是哪两个文件呢？filesystem.bin和nvdm.bin

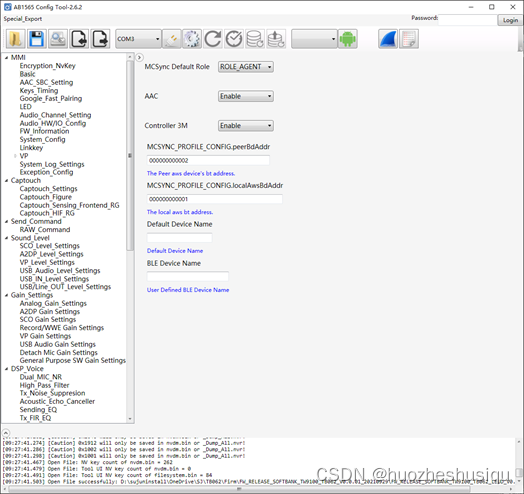

9. 点击选择文件夹之后，就会得到如下界面

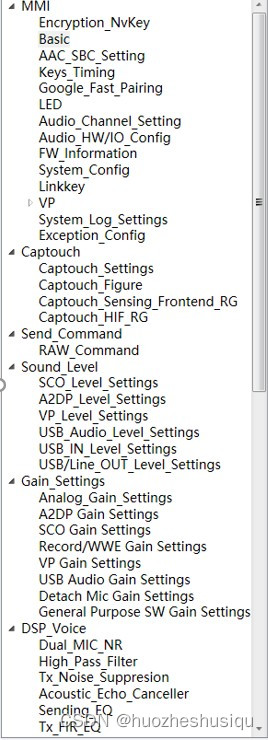

10. 右边就是能够配置的功能列表,具体的配置我们后面会讲一些，但是大部分用不着，大家想要了解的，可以自己看看，界面还是比较直白的。


11. 例子：平时修改地址还是比较多的，就拿这个举例

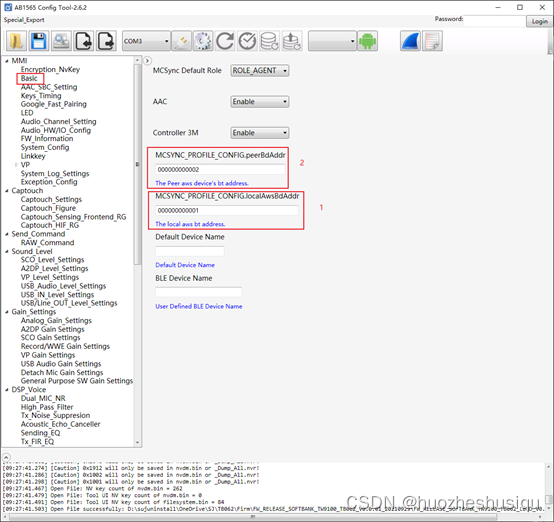

    在界面中对应的位置


    • 1：对应本地耳机（也就是你现在正在烧录的地址的耳机）
    • 2.：对耳（也就是你等待烧录的耳机）
    • 修改地址规则：左耳奇数地址，右耳偶数地址
    • 注意左右耳地址要对应，如：

      你现在烧录左耳，那么1：000000000001，2：000000000002
      现在烧录右耳，那么1：000000000002，2：000000000001
      如果你现在这对耳机使用了000000000001和000000000002
      那么下一对耳机就不能使用这对地址，请更换其他的
      这里我给你们的要求：你们烧录的地址从000000000011开始

12. 当填好了对应的地址之后，那么就要配置到开发板中，注意，这里和下载工具不同可以使用USB，但是config工具只能使用UART进行烧录，所以我们开发和电脑要通过USB转UART串口板连接，这个自行解决。

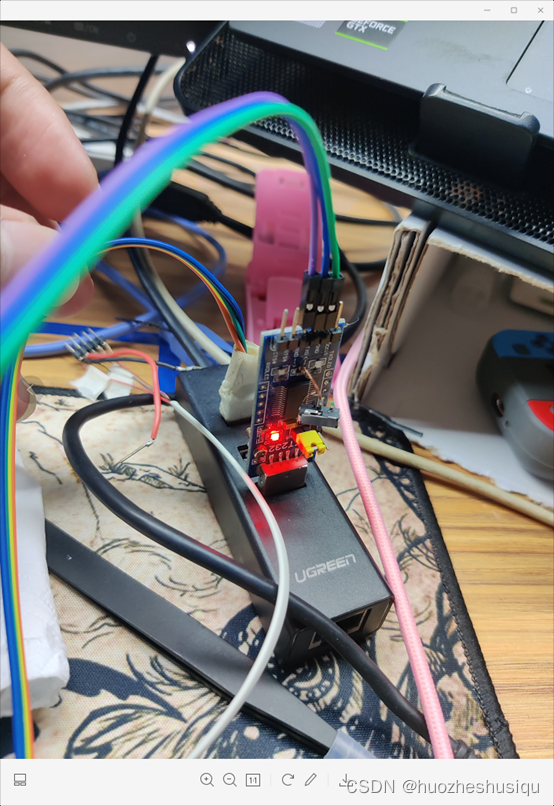

    类似下图




13. 当你连接好了之后，界面会出现如下的变化：

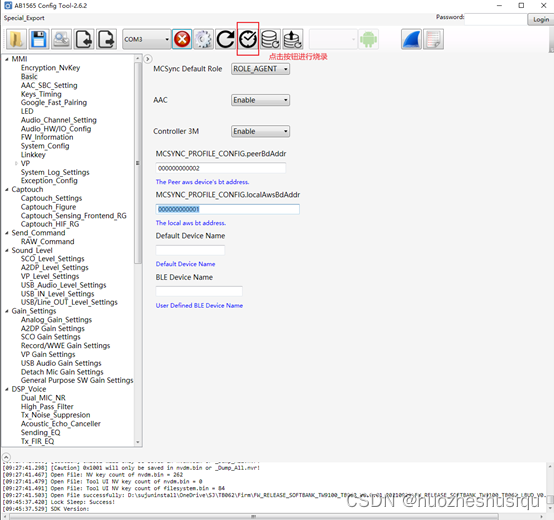

14. 然后点击如下按钮，烧录到耳机中


15. 注意，都要重新启动开发板，配置才会生效

16. 如果是第一次配对，那么在烧录右耳

17. 进入对耳配置
