ESP32+LVGL笔记(1):vs2022仿真lv_example_get_started_1

刚接触lvgl，看了一些教程，感觉还是无法下手。我还是先跑跑example。这两篇介绍如何使用visual studio 2019仿真lvgl的文章不错：
1.作者：Mculover666，《 LVGL v8学习笔记 | 01 - LVGL PC模拟器初体验》。
2.作者：Wireless_Link，《 LittleVGL Visual Studio 模拟器的使用》。
Mculover666介绍得比较全面，不过他实际使用的模拟器是linux下面的，Wireless_Link详细的介绍了如何在windows10下面使用vs2019仿真lvgl。
下面我把自己的实操步骤记录一下：

1.下载 lv_port_win_visual_studio

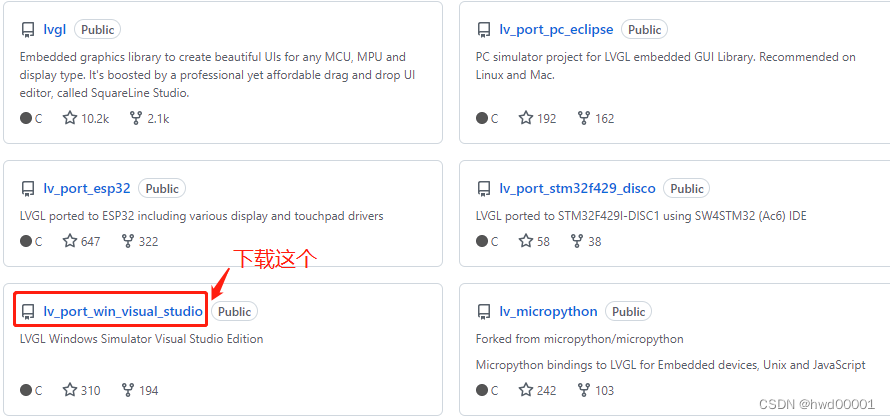

进入lvgl的官方仓库：https://github.com/lvgl，下载 lv_port_win_visual_studio：

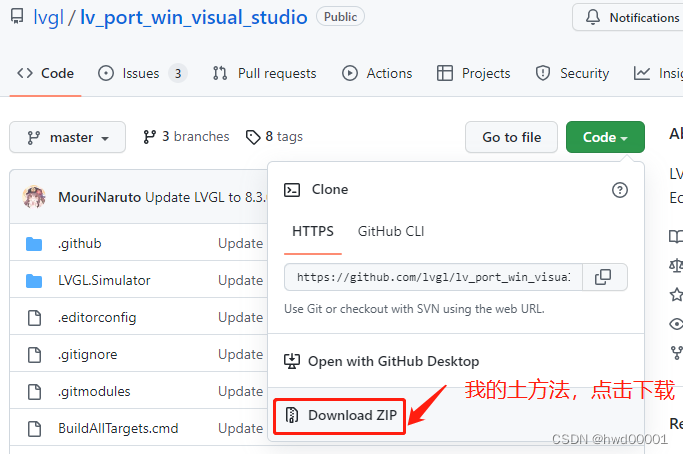

进去页面，点击下载：

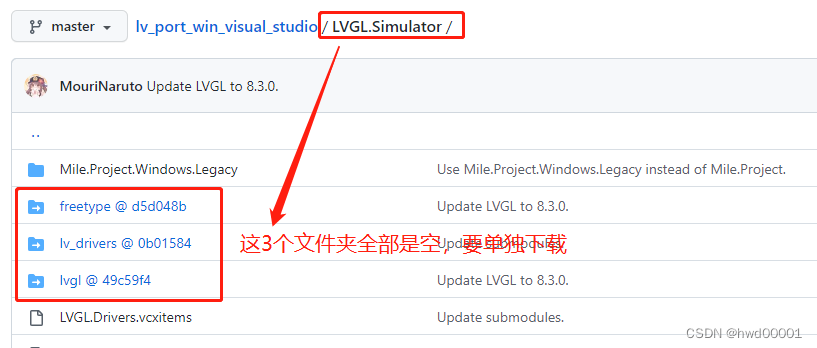

下载完毕，解压，发现有3个子文件夹是空的，要独立下载：

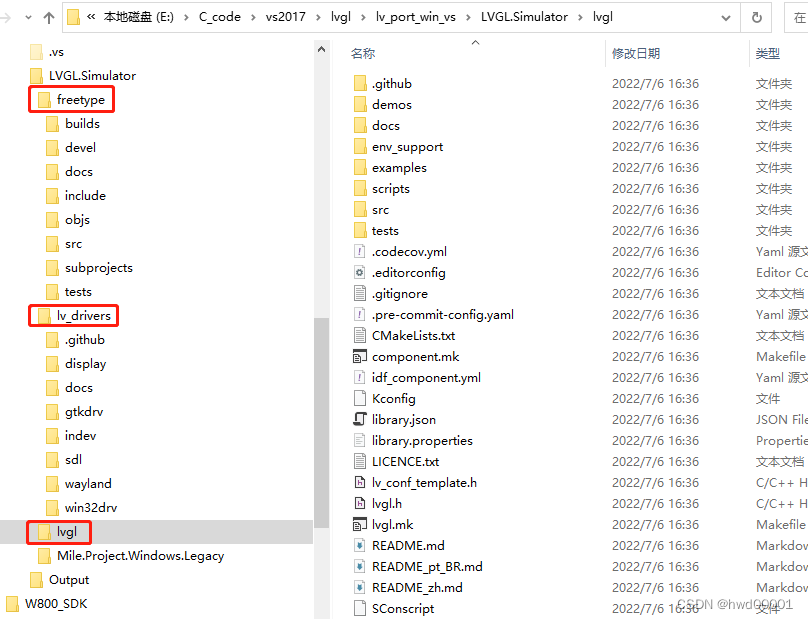

下载完毕，解压放到《LVGL.Simulator》下面，内容如下：

2.编译工程

2.1打开配置工程

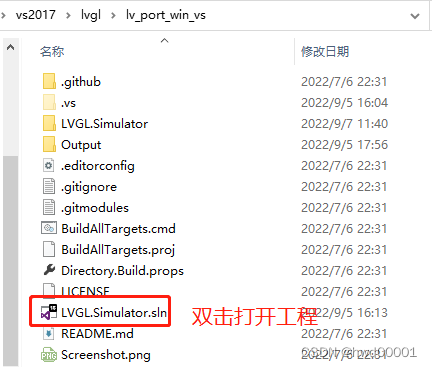

打开工程：

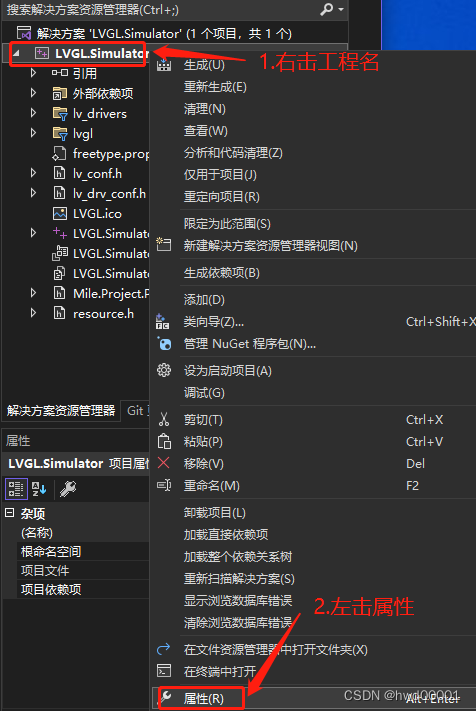

进入工程配置：

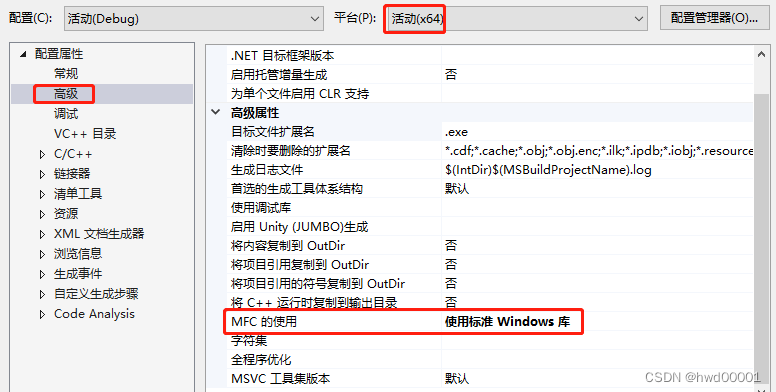

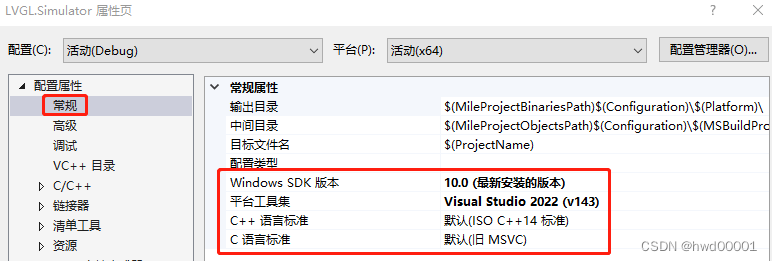

按照下面的配置：

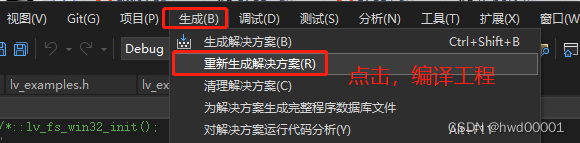

2.2编译工程：

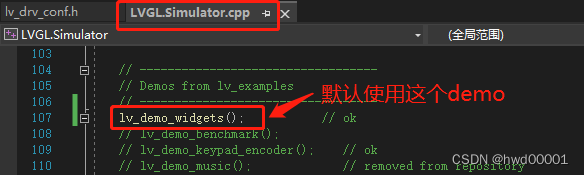

到此为止，我一行代码都没有改动，原来默认的demo是：

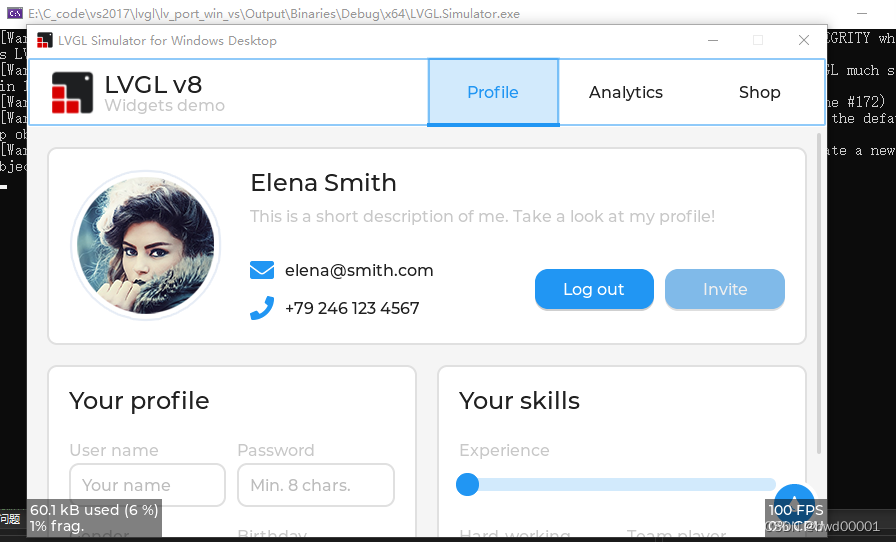

2.3运行工程：

测试结束。

3.进入主题lv_example_get_started_1

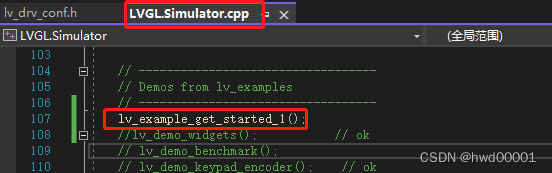

把上面的 lv_demo_widgets 注释，换成 lv_example_get_started_1：

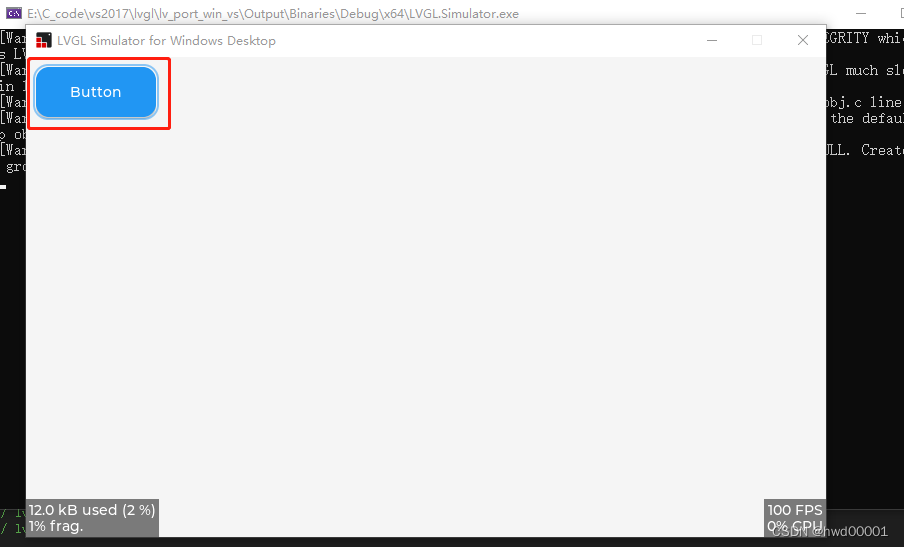

编译运行：

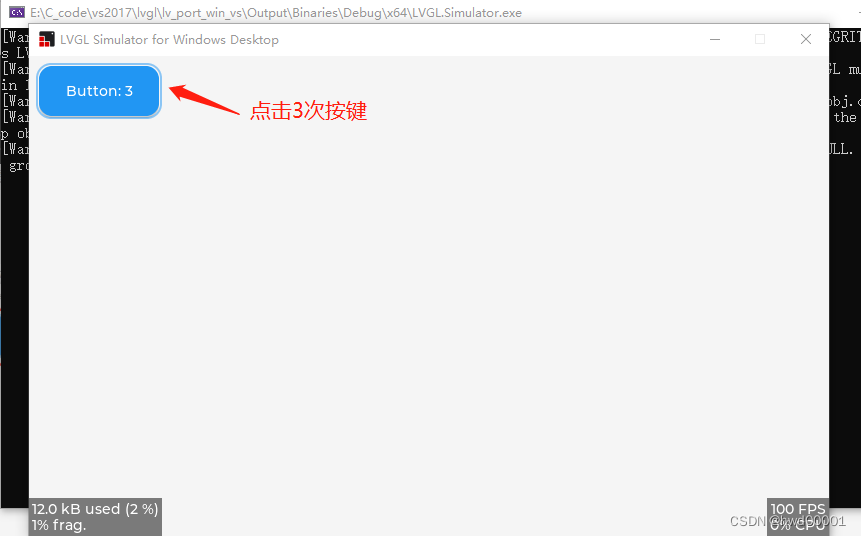

点击按键3次：

4.为何选这个例子入门

这张图可以回答这个问题：

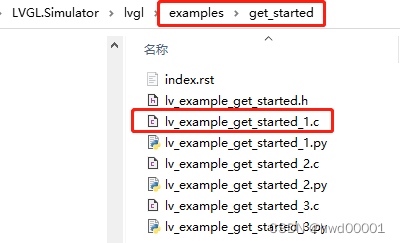

到目前为止，我几乎没有怎么学习过lvgl，现在开始看源码：
《lv_example_get_started_1.c》：

#include "../lv_examples.h"
#if LV_BUILD_EXAMPLES && LV_USE_BTN

static void btn_event_cb(lv_event_t * e)
{
    lv_event_code_t code = lv_event_get_code(e);
    lv_obj_t * btn = lv_event_get_target(e);
    if(code == LV_EVENT_CLICKED) {
        static uint8_t cnt = 0;
        cnt++;

        /*Get the first child of the button which is the label and change its text*/
        lv_obj_t * label = lv_obj_get_child(btn, 0);
        lv_label_set_text_fmt(label, "Button: %d", cnt);
    }
}

/**
 * Create a button with a label and react on click event.
 */
void lv_example_get_started_1(void)
{
    lv_obj_t * btn = lv_btn_create(lv_scr_act());     /*Add a button the current screen*/
    lv_obj_set_pos(btn, 10, 10);                            /*Set its position*/
    lv_obj_set_size(btn, 120, 50);                          /*Set its size*/
    lv_obj_add_event_cb(btn, btn_event_cb, LV_EVENT_ALL, NULL);           /*Assign a callback to the button*/

    lv_obj_t * label = lv_label_create(btn);          /*Add a label to the button*/
    lv_label_set_text(label, "Button");                     /*Set the labels text*/
    lv_obj_center(label);
}

#endif

这样阅读源码，是不是容易理解多了？！

5.esp32 跑lv_example_get_started_1(附源码)

我们使用上一篇文章的例子《vscode+ESP-IDF：编译网友移植好的LVGL工程(ESP32+ili9341+xpt2046笔记)》来修改。
lv_port_win_visual_studio的工程把所有的example下面的c文件全部添加进来，esp32的工程是按需添加的，所以我们要把《lv_example_get_started_1.c》文件添加到工程，修改 main文件夹下面的CMakeLists.txt：

idf_component_register(SRCS "lvgl_init.c" "blink.c" "../components/lvgl/examples/get_started/lv_example_get_started_1.c"
                    INCLUDE_DIRS ".")

在《lvgl_init.c》增加头文件：

#include "lvgl/examples/lv_examples.h"

把函数guiTask1主要的代码注释：

//Show_State();

替换为：

lv_example_get_started_1();

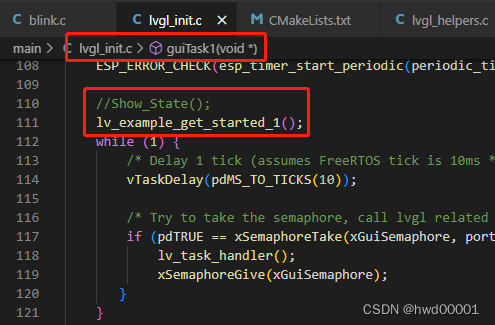

如图：

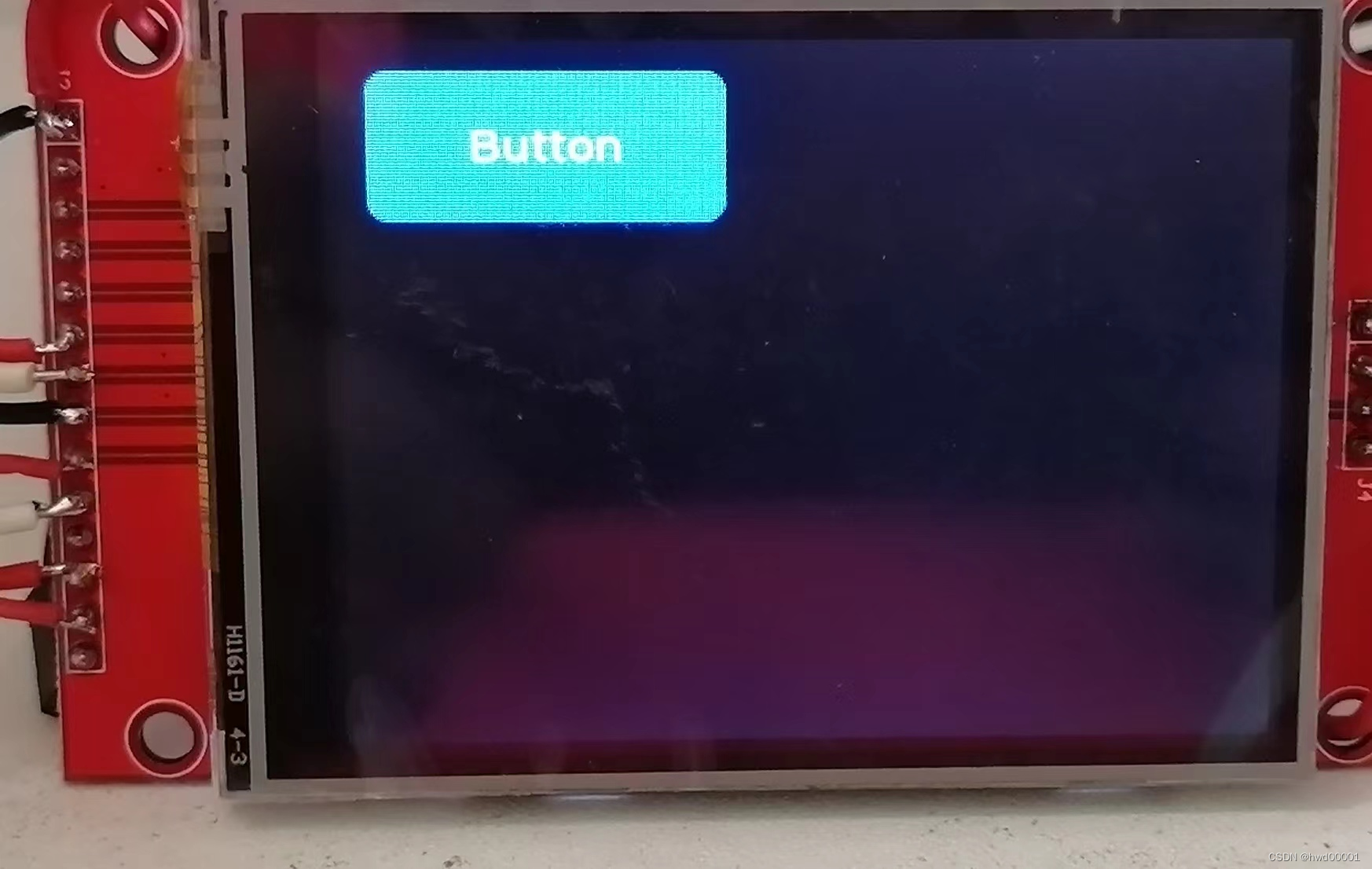

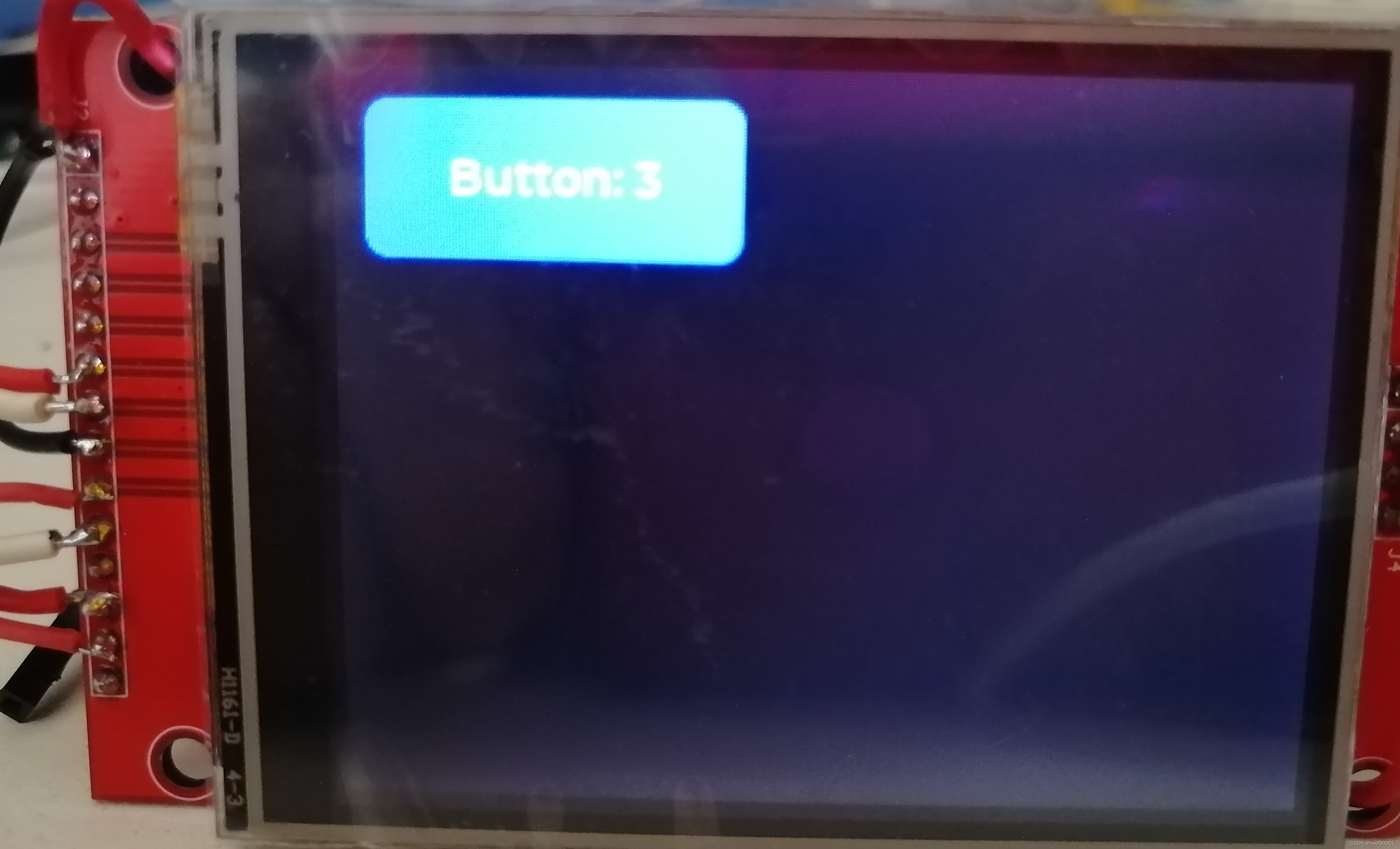

编译，下载，运行：

其实没多大的改动，还是附上源码：
https://gitee.com/huangweide001/esp32_test/tree/master/lvgl_test
