OneNET物联网平台04 控制台下发命令到MQTT产品设备

订阅系统命令topic

$sys/{pid}/{device-name}/cmd/request/{cmdid}

topic中{cmdid}为变量,为每条命令的唯一id,可通过通配符的方式进行订阅,比如:$sys/{pid}/{device-name}/cmd/request/+,或者$sys/{pid}/{device-name}/cmd/#

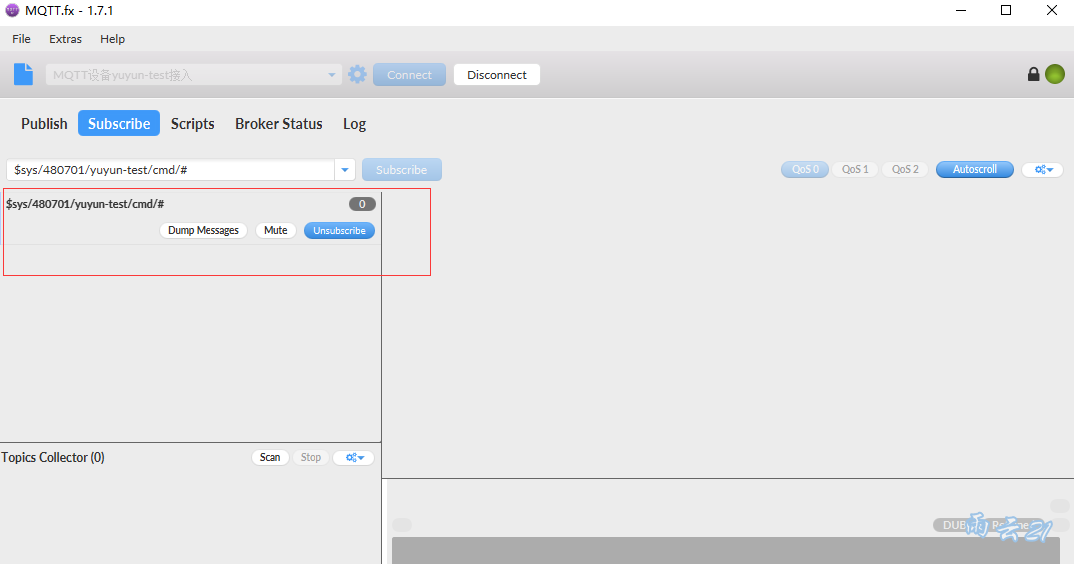

打开MQTT.fx,连接设备,选择Subscribe项,输入订阅topic名称。我的是$sys/480701/yuyun-test/cmd/#如图:

image-20220125172210467

控制台下发命令

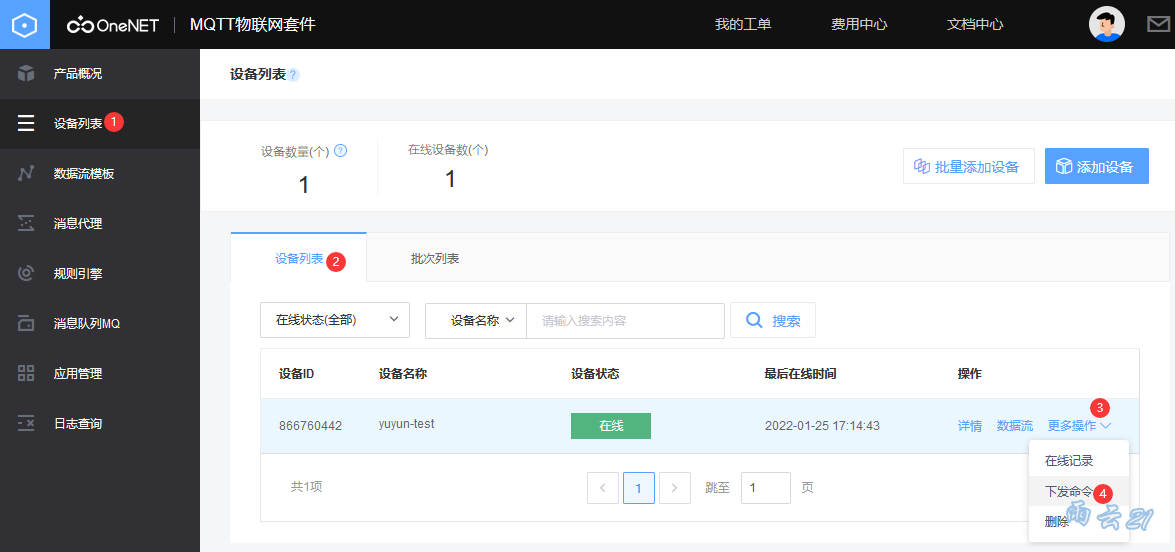

打开onenet平台的MQTT物联网套件,在如下图所示 的位置找到下发命令

image-20220125172413449

输入下发的命令内容与超时时间,点击发送

image-20220125173857951

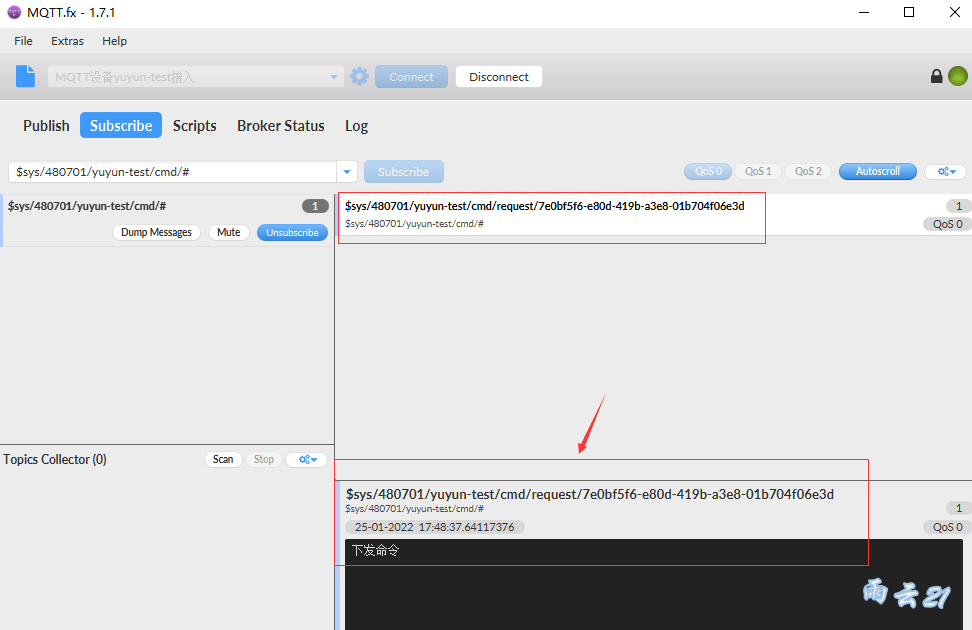

MQTT模拟工具会接收到一条topic消息,如下图所示

image-20220125174852292

图中显示设备接收命令的topic为:

$sys/480701/yuyun-test/cmd/request/7e0bf5f6-e80d-419b-a3e8-01b704f06e3d

模拟设备应答

应答的topic命令为:

$sys/{pid}/{device-name}/cmd/response/{cmdid}

使用MQTT.fx发布消息至对应topic,模拟设备应答

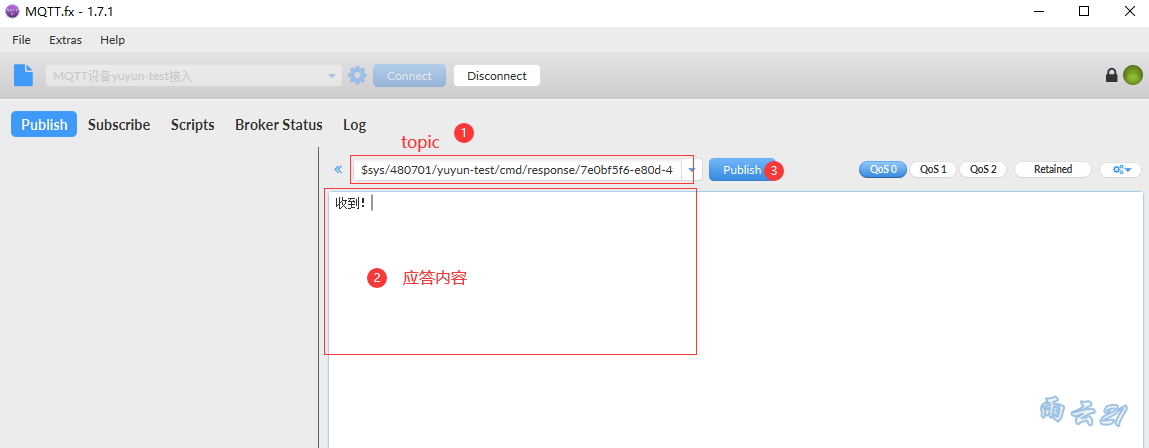

应答的topic就是上图中收到命令的那个,将其中的request改为response,然后在Publish的位置加上需要应答的内容。如下图所示:

image-20220125180120829

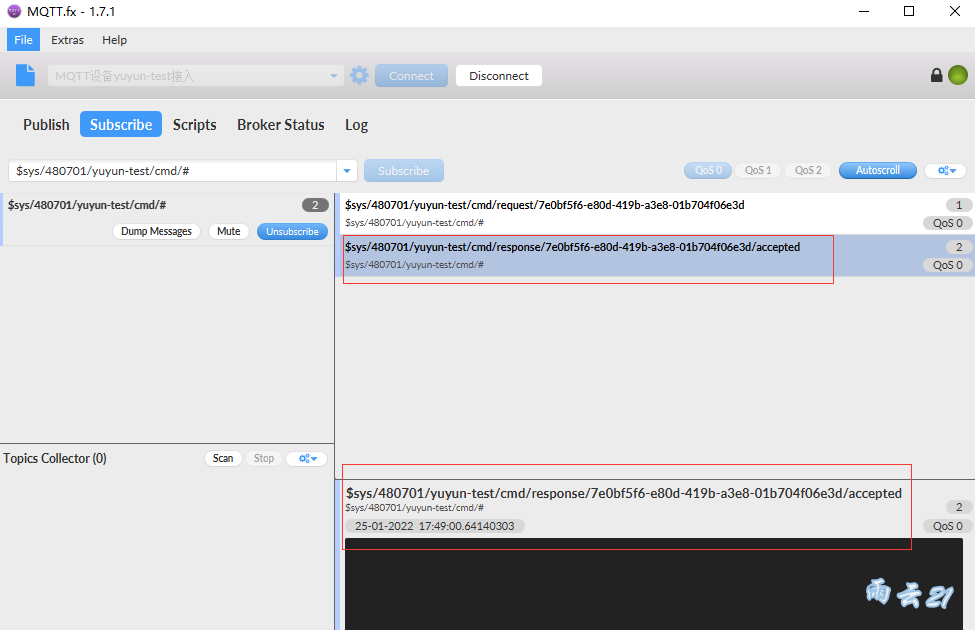

然后再回到Subscribe查看收到的消息:使用MQTT.fx模拟设备应答后,会从系统topic接收消息表明,设备应答成功。如下图所示:

image-20220125175000377

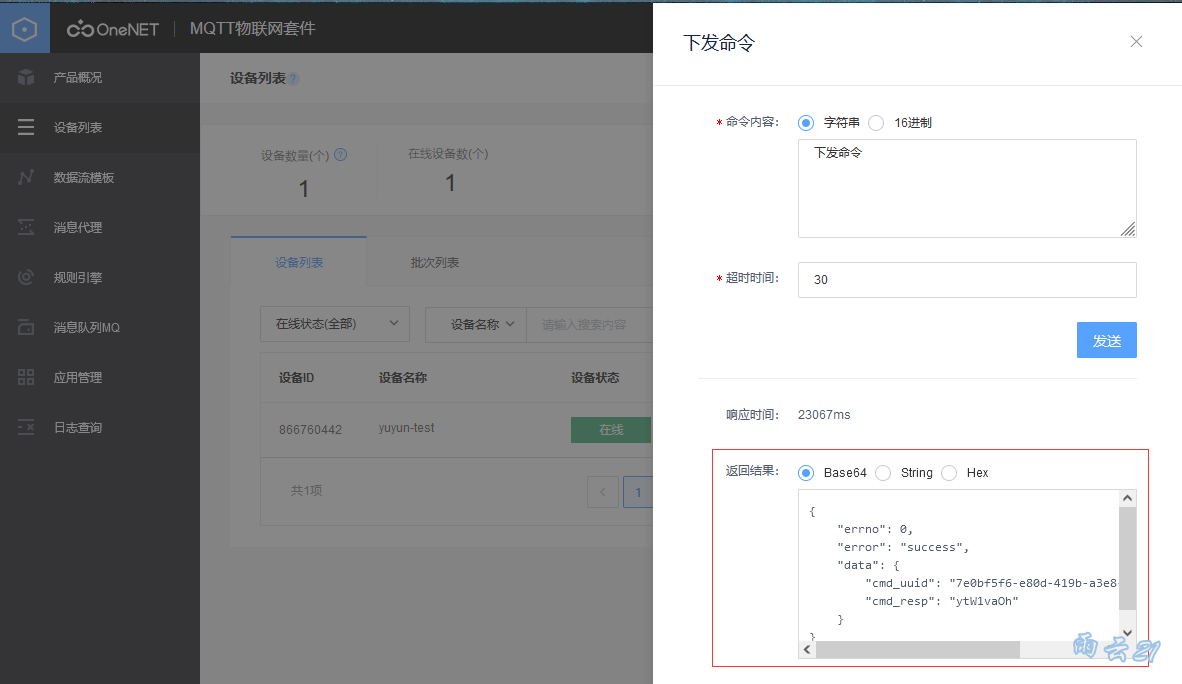

同时平台页面的命令工具会显示命令的应答结果,如下图所示:

image-20220125174931202

其中 cmd_resp": “ytW1vaOh” 为设备应答消息“收到!”的base64编码形式,使用base64解密为GB2312编码格式就可以看到:

image-20220125180839235
