1、窗口（Window）

1.1 Group Window（老版本）

在 Flink 1.12 之前的版本中，Table API 和 SQL 提供了一组“分组窗口”（Group Window）函数，常用的时间窗口如滚动窗口、滑动窗口、会话窗口都有对应的实现；

TUMBLE(time_attr, interval)
HOP(time_attr, interval, interval)
SESSION(time_attr, interval)

这里的 ts 是定义好的时间属性字段，窗口大小用“时间间隔”INTERVAL 来定义。

在进行窗口计算时，分组窗口是将窗口本身当作一个字段对数据进行分组的，可以对组内的数据进行聚合。基本使用方式如下：

Table groupWindowTable = tableEnv.sqlQuery("SELECT\n" +        "  user_name,\n" +        "  TUMBLE_START(ts, INTERVAL '5' SECOND) AS window_start,\n" +        "  count(url) \n" +        "FROM my_student\n" +        "GROUP BY\n" +        "  TUMBLE(ts, INTERVAL '5' SECOND),\n" +        "  user_name");tableEnv.toChangelogStream(groupWindowTable).print();

结果

# 第一个窗口+I[张三, 1970-01-01T08:00, 1]+I[李四, 1970-01-01T08:00, 1]+I[王五, 1970-01-01T08:00, 1]# 第二个窗口+I[张三, 1970-01-01T08:00:05, 2]+I[李四, 1970-01-01T08:00:05, 1]# 第三个窗口+I[王五, 1970-01-01T08:00:10, 2]+I[李四, 1970-01-01T08:00:10, 1]# 第四个窗口+I[李四, 1970-01-01T08:00:15, 1]

1.2 Windowing TVFs（新版本）

从 1.13 版本开始，Flink 开始使用窗口表值函数（Windowing table-valued functions，Windowing TVFs）来定义窗口。窗口表值函数是 Flink 定义的多态表函数（PTF），可以将表进行扩展后返回。表函数（table function）可以看作是返回一个表的函数。

目前 Flink 提供了以下几个窗口 TVF：

Tumble Windows
Hop Windows
Cumulate Windows
Session Windows (will be supported soon)

窗口表值函数可以完全替代传统的分组窗口函数。窗口 TVF 更符合 SQL 标准，性能得到了优化，拥有更强大的功能；可以支持基于窗口的复杂计算，例如窗口 Top-N、窗口联结（window join）等等。目前窗口 TVF 的功能还不完善。

在窗口 TVF 的返回值中，除去原始表中的所有列，还增加了用来描述窗口的额外 3 个列：

“窗口起始点”（window_start）
“窗口结束点”（window_end）
“窗口时间”（window_time）

起始点和结束点比较好理解，这里的“窗口时间”指的是窗口中的时间属性，它的值等于window_end - 1ms，所以相当于是窗口中能够包含数据的最大时间戳。

在 SQL 中的声明方式，与以前的分组窗口是类似的，直接调用 TUMBLE()、HOP()、CUMULATE()就可以实现滚动、滑动和累积窗口，不过传入的参数会有所不同。

1.2.1 滚动窗口（TUMBLE）

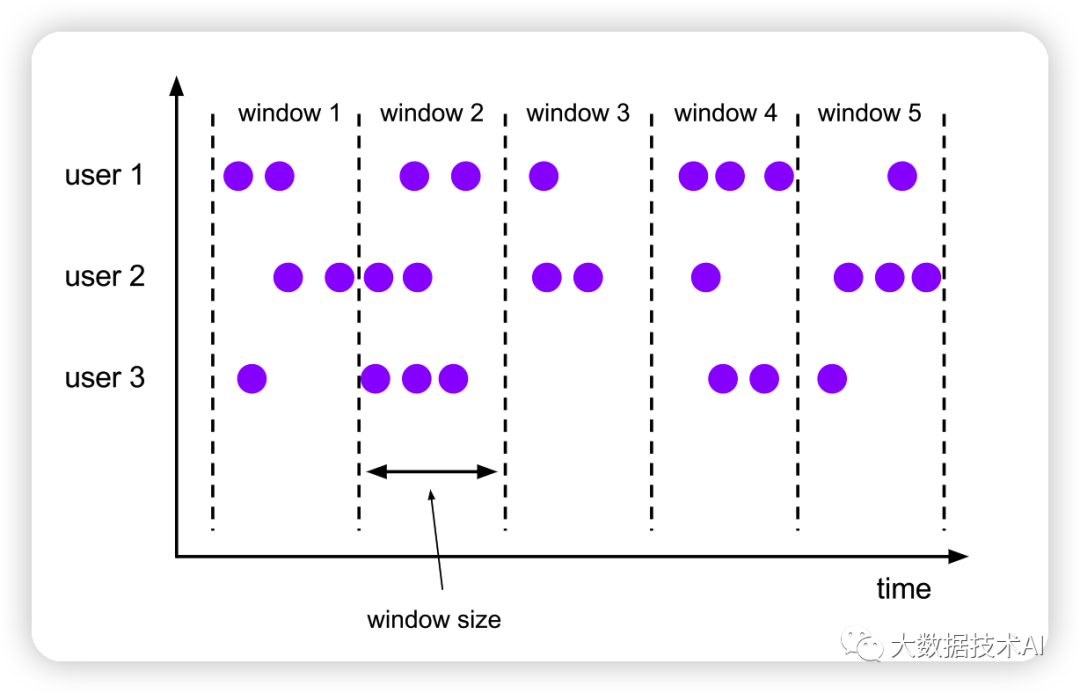

滚动窗口在 SQL 中的概念与 DataStream API 中的定义完全一样，是长度固定、时间对齐、无重叠的窗口，一般用于周期性的统计计算。

在 SQL 中通过调用 TUMBLE()函数就可以声明一个滚动窗口，只有一个核心参数就是窗口大小（size）。在 SQL 中不考虑计数窗口，所以滚动窗口就是滚动时间窗口，参数中还需要将当前的时间属性字段传入；另外，窗口 TVF 本质上是表函数，可以对表进行扩展，所以还应该把当前查询的表作为参数整体传入。具体声明如下：

TUMBLE(TABLE data, DESCRIPTOR(timecol), size [, offset ])
Flink SQL> SELECT * FROM TABLE(
   TUMBLE(TABLE Bid, DESCRIPTOR(bidtime), INTERVAL '10' MINUTES));
-- or with the named params
-- note: the DATA param must be the first
Flink SQL> SELECT * FROM TABLE(
   TUMBLE(
     DATA => TABLE Bid,
     TIMECOL => DESCRIPTOR(bidtime),
     SIZE => INTERVAL '10' MINUTES));

1.2.2 滑动窗口（HOP）

滑动窗口的使用与滚动窗口类似，可以通过设置滑动步长来控制统计输出的频率。在 SQL中通过调用 HOP()来声明滑动窗口；除了也要传入表名、时间属性外，还需要传入窗口大小（size）和滑动步长（slide）两个参数。

> SELECT * FROM TABLE(
    HOP(TABLE Bid, DESCRIPTOR(bidtime), INTERVAL '5' MINUTES, INTERVAL '10' MINUTES));
-- or with the named params
-- note: the DATA param must be the first
> SELECT * FROM TABLE(
    HOP(
      DATA => TABLE Bid,
      TIMECOL => DESCRIPTOR(bidtime),
      SLIDE => INTERVAL '5' MINUTES,
      SIZE => INTERVAL '10' MINUTES));

1.2.3 累积窗口（CUMULATE）

滚动窗口和滑动窗口，可以用来计算大多数周期性的统计指标。

不过在实际应用中还会遇到这样一类需求：我们的统计周期可能较长，因此希望中间每隔一段时间就输出一次当前的统计值；与滑动窗口不同的是，在一个统计周期内，我们会多次输出统计值，它们应该是不断叠加累积的。

例如，我们按天来统计网站的 PV（Page View，页面浏览量），如果用 1 天的滚动窗口，那需要到每天 24 点才会计算一次，输出频率太低；如果用滑动窗口，计算频率可以更高，但统计的就变成了“过去 24 小时的 PV”。所以我们真正希望的是，还是按照自然日统计每天的PV，不过需要每隔 1 小时就输出一次当天到目前为止的 PV 值。这种特殊的窗口就叫作“累积窗口”（Cumulate Window）。

> SELECT * FROM TABLE(
    CUMULATE(TABLE Bid, DESCRIPTOR(bidtime), INTERVAL '2' MINUTES, INTERVAL '10' MINUTES));
-- or with the named params
-- note: the DATA param must be the first
> SELECT * FROM TABLE(
    CUMULATE(
      DATA => TABLE Bid,
      TIMECOL => DESCRIPTOR(bidtime),
      STEP => INTERVAL '2' MINUTES,
      SIZE => INTERVAL '10' MINUTES));

2、聚合（Aggregation）

2.1 分组聚合（Group Aggregation）

SQL 中一般所说的聚合我们都很熟悉，主要是通过内置的一些聚合函数来实现的，比如SUM()、MAX()、MIN()、AVG()以及 COUNT()。它们的特点是对多条输入数据进行计算，得到一个唯一的值，属于“多对一”的转换以通过 GROUP BY 子句来指定分组的键（key），从而对数据按照某个字段做一个分组统计，这种聚合方式，就叫作“分组聚合”（group aggregation）

从概念上讲，SQL 中的分组聚合可以对应 DataStream API 中 keyBy 之后的聚合转换，它们都是按照某个 key 对数据进行了划分，各自维护状态来进行聚合统计的。在流处理中，分组聚合同样是一个持续查询，而且是一个更新查询，得到的是一个动态表；每当流中有一个新的数据到来时，都会导致结果表的更新操作。因此，想要将结果表转换成流或输出到外部系统，必须采用撤回流（retract stream）或更新插入流（upsert stream）的编码方式；如果在代码中直接转换成 DataStream 打印输出，需要调用 toChangelogStream()。

另外，在持续查询的过程中，由于用于分组的 key 可能会不断增加，因此计算结果所需要维护的状态也会持续增长。为了防止状态无限增长耗尽资源，Flink Table API 和 SQL 可以在表环境中配置状态的生存时间（TTL）：

// 获取表环境的配置
TableConfig tableConfig = tableEnv.getConfig();
// 配置状态保持时间
tableConfig.setIdleStateRetention(Duration.ofMinutes(60));
或者也可以直接设置配置项 table.exec.state.ttl：
TableEnvironment tableEnv = ...
Configuration configuration = tableEnv.getConfig().getConfiguration();
configuration.setString("table.exec.state.ttl", "60 min");

(1) GROUP BY

SELECT COUNT(*) FROM Orders GROUP BY order_id

(2) DISTINCT Aggregation

SELECT COUNT(DISTINCT order_id) FROM Orders

(3) GROUPING SETS

SELECT supplier_id, rating, COUNT(*) AS totalFROM (VALUES    ('supplier1', 'product1', 4),    ('supplier1', 'product2', 3),    ('supplier2', 'product3', 3),    ('supplier2', 'product4', 4))AS Products(supplier_id, product_id, rating)GROUP BY GROUPING SETS ((supplier_id, rating), (supplier_id), ())
+-------------+--------+-------+
| supplier_id | rating | total |
+-------------+--------+-------+
|   supplier1 |      4 |     1 |
|   supplier1 | (NULL) |     2 |
|      (NULL) | (NULL) |     4 |
|   supplier1 |      3 |     1 |
|   supplier2 |      3 |     1 |
|   supplier2 | (NULL) |     2 |
|   supplier2 |      4 |     1 |
+-------------+--------+-------+

(4) HAVING

SELECT SUM(amount)FROM OrdersGROUP BY usersHAVING SUM(amount) > 50

2.2 窗口聚合（Window Aggregation）

1.13 版本开始使用了“窗口表值函数”（Windowing TVF），窗口本身返回的是就是一个表，所以窗口会出现在 FROM后面，GROUP BY 后面的则是窗口新增的字段 window_start 和 window_end。比如，我们将分组窗口的聚合，用窗口 TVF 重新实现一下

Table tvfWindowTable = tableEnv.sqlQuery("SELECT \n" +        "  user_name, window_start, window_end, count(url) cnt \n" +        "  FROM TABLE(\n" +        "    TUMBLE(TABLE my_student, DESCRIPTOR(ts), INTERVAL '5' SECOND))\n" +        "  GROUP BY user_name, window_start, window_end");tableEnv.toChangelogStream(tvfWindowTable).print();

结果

+I[张三, 1970-01-01T08:00, 1970-01-01T08:00:05, 1]+I[李四, 1970-01-01T08:00, 1970-01-01T08:00:05, 1]+I[王五, 1970-01-01T08:00, 1970-01-01T08:00:05, 1]+I[张三, 1970-01-01T08:00:05, 1970-01-01T08:00:10, 2]+I[李四, 1970-01-01T08:00:05, 1970-01-01T08:00:10, 1]+I[王五, 1970-01-01T08:00:10, 1970-01-01T08:00:15, 2]+I[李四, 1970-01-01T08:00:10, 1970-01-01T08:00:15, 1]+I[李四, 1970-01-01T08:00:15, 1970-01-01T08:00:20, 1]

Flink SQL 目前提供了滚动窗口 TUMBLE()、滑动窗口 HOP()和累积窗口（CUMULATE）三种表值函数（TVF）

累积窗口（CUMULATE）

Table cumulateWindowTable = tableEnv.sqlQuery("SELECT \n" +        "  window_start, window_end, count(url) cnt \n" +        "  FROM TABLE(\n" +        "    CUMULATE(TABLE my_student, DESCRIPTOR(ts), INTERVAL '5' SECOND, INTERVAL '5' SECOND))\n" +        "  GROUP BY window_start, window_end");tableEnv.toChangelogStream(cumulateWindowTable).print();

+I[1970-01-01T08:00, 1970-01-01T08:00:05, 3]+I[1970-01-01T08:00:05, 1970-01-01T08:00:10, 3]+I[1970-01-01T08:00:10, 1970-01-01T08:00:15, 3]+I[1970-01-01T08:00:15, 1970-01-01T08:00:20, 1]


相比之前的分组窗口聚合，Flink 1.13 版本的窗口表值函数（TVF）聚合有更强大的功能。除了应用简单的**聚合函数**、**提取窗口开始时间（window\_start）和结束时间(window\_end)之外**，窗口 TVF 还提供了一个 **window\_time** 字段，用于表示**窗口中的时间属性**；这样就可以方便地进行**窗口的级联（cascading window）**和计算了。另外，窗口 TVF 还支持 **GROUPING SETS**，极大地扩展了窗口的应用范围。



基于窗口的聚合，是流处理中聚合统计的一个特色，也是与标准 SQL 最大的不同之处。在实际项目中，很多统计指标其实都是基于时间窗口来进行计算的，所以窗口聚合是 Flink SQL中非常重要的功能；基于窗口 TVF 的聚合未来也会有更多功能的扩展支持，比如**窗口 Top N**、会话窗口、窗口联结等等。

### **2.3 开窗（Over）聚合**

在标准 SQL 中还有另外一类比较特殊的聚合方式，可以针对每一行计算一个聚合值。比如说，我们可以以每一行数据为基准，计算它之前 1 小时内所有数据的平均值；也可以计算它之前 10 个数的平均值。就好像是在每一行上打开了一扇窗户、收集数据进行统计一样，这就是所谓的“开窗函数”。



开窗函数的聚合与之前两种聚合有本质的不同：分组聚合、窗口 TVF聚合都是“多对一”的关系，将数据分组之后每组只会得到一个聚合结果；而开窗函数是对每行都要做一次开窗聚合，因此聚合之后表中的行数不会有任何减少，是一个“多对多”的关系。与标准 SQL 中一致，Flink SQL 中的开窗函数也是通过 OVER 子句来实现的，所以有时开窗聚合也叫作“OVER 聚合”（Over Aggregation）。基本语法如下：

SELECT
agg_func(agg_col) OVER (
[PARTITION BY col1[, col2, …]]
ORDER BY time_col
range_definition),
…
FROM …


这里 OVER 关键字前面是一个聚合函数，它会应用在后面 OVER 定义的窗口上。在 OVER子句中主要有以下几个部分：

*   **PARTITION BY（可选）**


用来指定分区的键（key），类似于 GROUP BY 的分组，这部分是可选的；

*   **ORDER BY**


OVER 窗口是基于当前行扩展出的一段数据范围，选择的标准可以基于时间也可以基于数量。不论那种定义，数据都应该是以某种顺序排列好的；而表中的数据本身是无序的。所以在OVER 子句中必须用 ORDER BY 明确地指出数据基于那个字段排序。在 Flink 的流处理中，目前只支持按照时间属性的升序排列，所以这里 ORDER BY 后面的字段必须是定义好的时间340属性。

*   **开窗范围**


对于开窗函数而言，还有一个必须要指定的就是开窗的范围，也就是到底要扩展多少行来做聚合。这个范围是由 BETWEEN <下界> AND <上界> 来定义的，也就是“从下界到上界”的范围。**目前支持的上界只能是 CURRENT ROW**，也就是定义一个“从之前某一行到当前行”的范围，所以一般的形式为：BETWEEN ... PRECEDING AND CURRENT ROW前面我们提到，开窗选择的范围可以基于时间，也可以基于数据的数量。所以开窗范围还应该在两种模式之间做出选择：范围间隔（RANGE intervals）和行间隔（ROW intervals）。

（1）范围间隔

范围间隔以 RANGE 为前缀，就是基于 ORDER BY 指定的时间字段去选取一个范围，一般就是当前行时间戳之前的一段时间。例如开窗范围选择当前行之前 1 小时的数据：

RANGE BETWEEN INTERVAL ‘30’ MINUTE PRECEDING AND CURRENT ROW

（2）行间隔


行间隔以 ROWS 为前缀，就是直接确定要选多少行，由当前行出发向前选取就可以了

ROWS BETWEEN 10 PRECEDING AND CURRENT ROW


案例：

Table over1WindowTable = tableEnv.sqlQuery(“SELECT user_name, ts,\n” + " COUNT(url) OVER (\n" + " PARTITION BY user_name\n" + " ORDER BY ts\n" + " RANGE BETWEEN INTERVAL ‘10’ SECOND PRECEDING AND CURRENT ROW\n" + " ) AS cnt\n" + “FROM my_student”);tableEnv.toChangelogStream(over1WindowTable).print();

第一个10秒

+I[张三, 1970-01-01T00:00:01Z, 1]
+I[李四, 1970-01-01T00:00:02Z, 1]
+I[王五, 1970-01-01T00:00:03Z, 1]
+I[张三, 1970-01-01T00:00:05Z, 2]
+I[张三, 1970-01-01T00:00:06Z, 3]
+I[李四, 1970-01-01T00:00:08Z, 2]

10秒内，王五2次

+I[王五, 1970-01-01T00:00:11Z, 2]

10秒内，王五3次

+I[王五, 1970-01-01T00:00:12Z, 3]

10秒内，李四2次，第一次时间02，现在时间13

+I[李四, 1970-01-01T00:00:13Z, 2]

10秒内，李四3次

+I[李四, 1970-01-01T00:00:15Z, 3]


开窗聚合与窗口聚合（窗口 TVF 聚合）本质上不同，不过也还是有一些相似之处的：它们都是在无界的数据流上划定了一个范围，截取出有限数据集进行聚合统计；这其实都是“窗口”的思路。事实上，在 Table API 中确实就定义了两类窗口：分组窗口（GroupWindow）和窗窗口（OverWindow）；而在 SQL 中，也可以用 WINDOW 子句来在 SELECT 外部单独定义一个 OVER 窗口：

SELECT order_id, order_time, amount,
SUM(amount) OVER w AS sum_amount,
AVG(amount) OVER w AS avg_amount
FROM Orders
WINDOW w AS (
PARTITION BY product
ORDER BY order_time
RANGE BETWEEN INTERVAL ‘1’ HOUR PRECEDING AND CURRENT ROW)
Table over2WindowTable = tableEnv.sqlQuery(“SELECT user_name, url,ts,\n” +
" COUNT(url) OVER w AS cnt,\n" +
" MAX(CHAR_LENGTH(url)) OVER w AS avg_amount\n" +
“FROM my_student\n” +
“WINDOW w AS (\n” +
" PARTITION BY user_name\n" +
" ORDER BY ts\n" +
" RANGE BETWEEN INTERVAL ‘10’ SECOND PRECEDING AND CURRENT ROW)");
tableEnv.toChangelogStream(over2WindowTable).print();

+I[张三, ./home, 1970-01-01T00:00:01Z, 1, 6]+I[李四, ./cart, 1970-01-01T00:00:02Z, 1, 6]+I[王五, ./prod?id=1, 1970-01-01T00:00:03Z, 1, 11]+I[张三, ./home, 1970-01-01T00:00:05Z, 2, 6]+I[张三, ./home, 1970-01-01T00:00:06Z, 3, 6]+I[李四, ./cart, 1970-01-01T00:00:08Z, 2, 6]# 10s内，王五2次，url最大11+I[王五, ./prod?id=1, 1970-01-01T00:00:11Z, 2, 11]# 10s内，王五3次，url最大11+I[王五, ./prod?id=1, 1970-01-01T00:00:12Z, 3, 11]# 10s内，李四3次，url最大11+I[李四, ./prod?id=7, 1970-01-01T00:00:13Z, 3, 11]# 10s内，李四四次，url最大11+I[李四, ./prod?id=7, 1970-01-01T00:00:15Z, 4, 11]


### **2.4 Top N**

理想的状态下，我们应该有一个 TOPN()聚合函数，调用它对表进行聚合就可以得到想要选取的前 N 个值了。不过仔细一想就会发现，这个聚合函数并不容易实现：对于每一次聚合计算，都应该都有多行数据输入，并得到 N 行结果输出，这是一个真正意义上的“多对多”转换。这种函数相当于把一个表聚合成了另一个表，所以叫作“表聚合函数”（Table Aggregate Function）。表聚合函数的抽象比较困难，目前只有窗口 TVF 有能力提供直接的 Top N 聚合，不过也尚未实现。所以目前在 Flink SQL 中没有能够直接调用的 Top N 函数，而是提供了稍微复杂些的变通实现方法。

#### **2.4.1 普通Top N**

在 Flink SQL 中，是通过 OVER 聚合和一个条件筛选来实现 Top N 的。具体来说，是通过将一个特殊的聚合函数ROW\_NUMBER()应用到OVER窗口上，统计出每一行排序后的行号，作为一个字段提取出来；然后再用 WHERE 子句筛选行号小于等于 N 的那些行返回

SELECT [column_list]
FROM (
SELECT [column_list],
ROW_NUMBER() OVER ([PARTITION BY col1[, col2…]]
ORDER BY col1 [asc|desc][, col2 [asc|desc]…]) AS rownum
FROM table_name)
WHERE rownum <= N [AND conditions]


**2.4.2 Window Top-N**

除了直接对数据进行 Top N 的选取，我们也可以针对窗口来做 Top N。例如电商行业，实际应用中往往有这样的需求：统计一段时间内的热门商品。这就需要先开窗口，在窗口中统计每个商品的点击量；然后将统计数据收集起来，按窗口进行分组，并按点击量大小降序排序，选取前 N 个作为结果返回。



我们已经知道，Top N 聚合本质上是一个表聚合函数，这和窗口表值函数（TVF）有天然的联系。尽管如此，想要基于窗口 TVF 实现一个通用的 Top N 聚合函数还是比较麻烦的，目前Flink SQL尚不支持。不过我们同样可以借鉴之前的思路，使用OVER窗口统计行号来实现。具体来说，可以先做一个窗口聚合**，将窗口信息 window\_start、window\_end 连同每个商品的点击量一并返回，这样就得到了聚合的结果表，包含了窗口信息、商品和统计的点击量**。



接下来就可以像一般的 Top N 那样定义 OVER 窗口了，按窗口分组，按点击量排序，用ROW\_NUMBER()统计行号并筛选前 N 行就可以得到结果。所以窗口 Top N 的实现就是窗口聚合与 OVER 聚合的结合使用。

SELECT [column_list]
FROM (
SELECT [column_list],
ROW_NUMBER() OVER (PARTITION BY window_start, window_end [, col_key1…]
ORDER BY col1 [asc|desc][, col2 [asc|desc]…]) AS rownum
FROM table_name) – relation applied windowing TVF
WHERE rownum <= N [AND conditions]

Table topWindowTable = tableEnv.sqlQuery(“SELECT *\n” + " FROM (\n" + " SELECT *, \n" + " ROW_NUMBER() OVER (PARTITION BY window_start, window_end ORDER BY cnt DESC) as rownum\n" + " FROM (\n" + " SELECT window_start, window_end, user_name, COUNT(url) as cnt\n" + " FROM TABLE(\n" + " TUMBLE(TABLE my_student, DESCRIPTOR(ts), INTERVAL ‘10’ SECOND))\n" + " GROUP BY window_start, window_end, user_name\n" + " )\n" + " ) WHERE rownum <= 2");tableEnv.toChangelogStream(topWindowTable).print();

0-10s窗口内，张三3次，排第一

+I[1970-01-01T08:00, 1970-01-01T08:00:10, 张三, 3, 1]
+I[1970-01-01T08:00, 1970-01-01T08:00:10, 李四, 2, 2]

10-20s窗口内，王五2次，排第一

+I[1970-01-01T08:00:10, 1970-01-01T08:00:20, 王五, 2, 1]
+I[1970-01-01T08:00:10, 1970-01-01T08:00:20, 李四, 2, 2]
