分布式光纤振动传感技术在电力电缆管道防外力破坏的应用

一、应用背景

目前国内对于地下电缆、城市电缆管网、海底电缆光缆管网的防护措施主要有：（1）在运行中派专人进行正常性巡视、特殊巡视和重点工程巡视；（2）对特殊地点安装警示牌提醒施工人员注意保护电缆；（3）采用埋管、隧道等抗外力强度高的管道形式代替直埋等抗外力强度低的敷设方式。以上措施人力、物力成本高，自动化、智能化程度低，且实际防外力破坏效果不理想。

二、应用说明

2.1、分布式光纤振动传感技术在电力电缆管道防外力破坏的应用，其原理：利用ΦOTDR（optical time domain reflectometer，OTDR）光时域反射计的干涉机理测试外界绕那扰动，外界扰动作用在光缆上面或附近产生的压力（振动）导致光纤中瑞利散射光相位发生变化，由于干涉作用，光相位变化将引起光强度的变化时，通过实时监测不同时刻后向瑞利散射信号的干涉效应可定位振动信号的位置，并通过建立光缆线路环境特征参数数据模型和告警监测阈值模型，降低监测告警的虚警率。

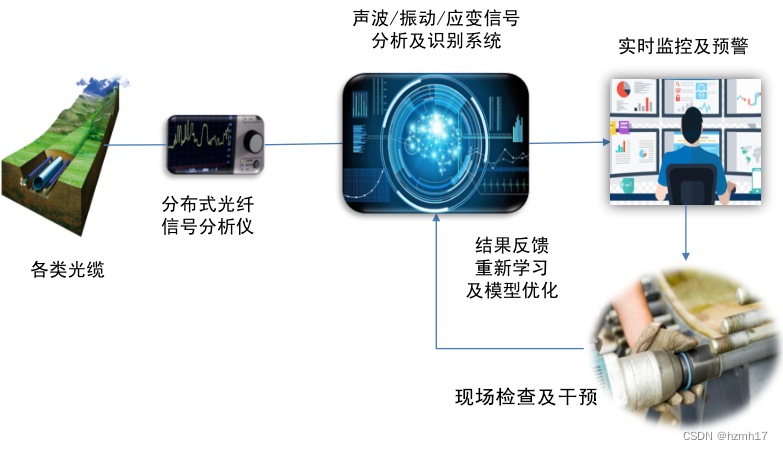

2.2、组成：分布式光纤振动传感系统（防外力破坏系统）由传感光纤、振动传感监测报警主机和振动传感监测报警软件组成。

 2.3、入侵模式识别

分布式光纤振动传感系统（防外力破坏系统）可检测的第三方非法入侵行为包括：人工挖掘、车辆入侵、重型机械挖掘，具
