Filter-Policy介绍

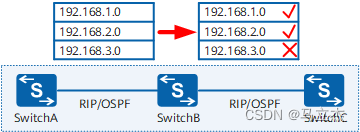

filter-policy也是一个很常用的路由信息过滤工具,如图10-7所示,SwitchA、SwitchB、SwitchC之间运行某种路由协议,路由在各个设备之间传递,当需要根据实际需求过滤某些路由信息的时候可以使用filter-policy实现。
说明:
filter-policy只能过滤路由信息,无法过滤LSA,不能修改路由属性值。
Filter-Policy过滤路由信息的规则
由于距离矢量路由协议(例如RIP)和链路状态路由协议(例如OSPF)原理上的差异,filter-policy应用在这两种路由协议的时候过滤规则也有所不同。如表10-5所示,在讨论之前有必要回忆一下距离矢量路由协议和链路状态路由协议路由信息传递的区别。
路由类型 | 路由传递原理 |
---|---|
距离矢量路由协议 | 各路由设备之间传递的是路由信息。这种路由信息对于报文来说相当于“路标”,设备依靠“路标”来指导报文转发,路标指向哪里报文就转发到哪里。 |
链路状态路由协议 | 各路由设备之间传递的是LSA信息。LSA信息的集合(LSDB)形成整个网络的拓扑结构,相当于一张地图,设备依靠“地图+最短路径算法”为报文找到最佳的转发路径。 |
filter-policy在距离矢量路由协议中的应用

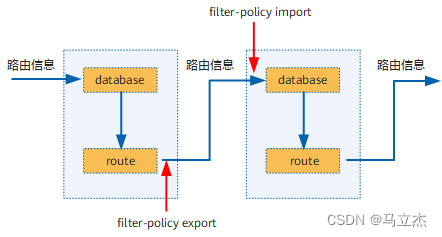

图10-8 filter-policy在距离矢量路由协议中的应用
如图10-8所示,在距离矢量路由协议中,设备之间传递的是路由信息,如果需要对这种路由信息进行某种过滤,可以使用filter-policy实现,出方向和入方向的生效位置如图10-8所示。如果要过滤掉上游设备到下游设备的路由,只需要在上游设备配置filter-policy export或者在下游设备上配置filter-policy import。
filter-policy在链路状态路由协议中的应用

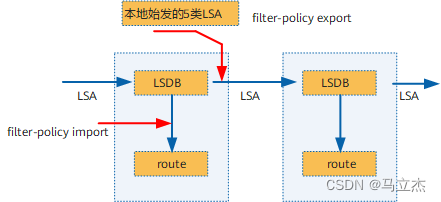

图10-9 filter-policy在链路状态路由协议中的应用
如图10-9所示,在链路状态路由协议中,各路由设备之间传递的是LSA信息,然后设备根据LSA汇总成的LSDB信息计算出路由表。以OSPF为例,filter-policy生效规则如下:
- filter-policy import命令实际上是对OSPF计算出来的路由进行过滤,不是对发布和接收的LSA进行过滤。
- filter-policy export命令用来对引入的路由在发布时进行过滤,只将满足条件的外部路由转换为Type5 LSA(AS-external-LSA)并发布出去。这样可以在引入外部路由时进行特定的过滤,防止形成路由环路。
通过filter-policy对RIP发布的路由做过滤示例
需求描述
如图10-10所示,三台交换机通过RIP交互路由,在SwitchA的RIP进程中引入了三条静态路由(作为测试路由),用户要求在SwitchB上部署filter-policy export,将其通告给SwitchC的路由进行过滤,拒绝192.168.3.0/24这条路由,其他路由放行。

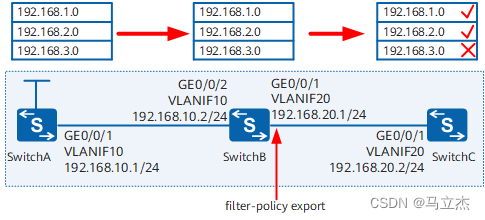

图10-10 通过filter-policy对RIP发布的路由做过滤示例
配置方法
-
在SwitchB上定义一个地址前缀列表,“抓取”符合条件的路由。
[SwitchB] ip ip-prefix huawei index 10 deny 192.168.3.0 24 //拒绝这条 [SwitchB] ip ip-prefix huawei index 20 permit 0.0.0.0 0 less-equal 32 //允许所有
-
在SwitchB的RIP视图中,部署filter-policy export。
[SwitchB] rip [SwitchB-rip-1] filter-policy ip-prefix huawei export Vlanif20
结果验证
做完上述配置以后,查看SwitchB和SwitchC的路由表如下:
[SwitchB] display ip routing-table Route Flags: R - relay, D - download to fib, T - to vpn-instance ----------------------------------------------------------------------------- Routing Tables: Public Destinations : 9 Routes : 9 Destination/Mask Proto Pre Cost Flags NextHop Interface 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0 192.168.1.0/24 RIP 100 1 D 192.168.10.1 Vlanif10 192.168.2.0/24 RIP 100 1 D 192.168.10.1 Vlanif10 192.168.3.0/24 RIP 100 1 D 192.168.10.1 Vlanif10 192.168.10.0/24 Direct 0 0 D 192.168.10.2 Vlanif10 192.168.10.2/32 Direct 0 0 D 127.0.0.1 Vlanif10 192.168.20.0/24 Direct 0 0 D 192.168.20.1 Vlanif20 192.168.20.1/32 Direct 0 0 D 127.0.0.1 Vlanif20
[SwitchC] display ip routing-table Route Flags: R - relay, D - download to fib, T - to vpn-instance ----------------------------------------------------------------------------- Routing Tables: Public Destinations : 7 Routes : 7 Destination/Mask Proto Pre Cost Flags NextHop Interface 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0 192.168.1.0/24 RIP 100 2 D 192.168.20.1 Vlanif20 192.168.2.0/24 RIP 100 2 D 192.168.20.1 Vlanif20 192.168.10.0/24 RIP 100 1 D 192.168.20.1 Vlanif20 192.168.20.0/24 Direct 0 0 D 192.168.20.2 Vlanif20 192.168.20.2/32 Direct 0 0 D 127.0.0.1 Vlanif20
从上面的实验结果来看,在SwitchB上部署filter-policy export以后,SwitchB仍然拥有完整的路由表,而SwitchC已经不能通过RIP学习到192.168.3.0/24这条路由,因为这条路由在SwitchB上发布的时候已经被过滤掉。
通过filter-policy对RIP接收的路由做过滤示例
需求描述
如图10-11所示,三台交换机通过RIP交互路由,在SwitchA的RIP进程中引入了三条静态路由(作为测试路由),用户要求在SwitchB上部署filter-policy import,把192.168.3.0/24这条路由拒绝,其他路由放行。

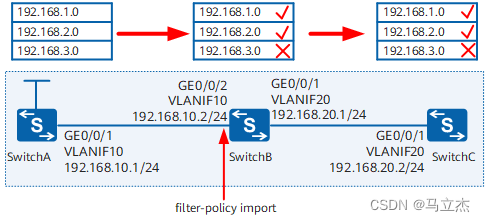

图10-11 通过filter-policy对RIP接收的路由做过滤示例
配置方法
-
在SwitchB上定义一个地址前缀列表,“抓取”符合条件的路由。
[SwitchB] ip ip-prefix huawei index 10 deny 192.168.3.0 24 //拒绝这条 [SwitchB] ip ip-prefix huawei index 20 permit 0.0.0.0 0 less-equal 32 //允许所有
-
在SwitchB的RIP视图中,部署filter-policy import。
[SwitchB] rip [SwitchB-rip-1] filter-policy ip-prefix huawei import Vlanif10
结果验证
做完上述配置以后,查看SwitchB和SwitchC的路由表如下:
[SwitchB] display ip routing-table Route Flags: R - relay, D - download to fib, T - to vpn-instance ----------------------------------------------------------------------------- Routing Tables: Public Destinations : 8 Routes : 8 Destination/Mask Proto Pre Cost Flags NextHop Interface 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0 192.168.1.0/24 RIP 100 1 D 192.168.10.1 Vlanif10 192.168.2.0/24 RIP 100 1 D 192.168.10.1 Vlanif10 192.168.10.0/24 Direct 0 0 D 192.168.10.2 Vlanif10 192.168.10.2/32 Direct 0 0 D 127.0.0.1 Vlanif10 192.168.20.0/24 Direct 0 0 D 192.168.20.1 Vlanif20 192.168.20.1/32 Direct 0 0 D 127.0.0.1 Vlanif20
[SwitchC] display ip routing-table Route Flags: R - relay, D - download to fib, T - to vpn-instance ----------------------------------------------------------------------------- Routing Tables: Public Destinations : 7 Routes : 7 Destination/Mask Proto Pre Cost Flags NextHop Interface 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0 192.168.1.0/24 RIP 100 2 D 192.168.20.1 Vlanif20 192.168.2.0/24 RIP 100 2 D 192.168.20.1 Vlanif20 192.168.10.0/24 RIP 100 1 D 192.168.20.1 Vlanif20 192.168.20.0/24 Direct 0 0 D 192.168.20.2 Vlanif20 192.168.20.2/32 Direct 0 0 D 127.0.0.1 Vlanif20
从上面的实验结果来看,在SwitchB上部署filter-policy import以后,SwitchB和SwitchC的路由表中都不存在192.168.3.0/24这条路由了。
由于RIP是距离矢量路由协议,它是将自己的路由表通告给它的邻居交换机,当SwitchB的路由表中192.168.3.0/24这条路由被过滤以后,SwitchC也就无法再通过RIP学习到这条路由。也就是说,对于距离矢量路由协议,如果一台设备的路由表被进行了过滤,那么它会继续影响它下游的设备的路由表。
说明:
filter-policy export和filter-policy import命令在RIP进程下配置,如果基于接口或者协议对路由进行过滤,则一个接口或协议只能配置一个策略;在没有指定接口和协议的情况下,就认为是配置全局过滤策略,同样只能配置一个策略,如果重复配置,新的策略将覆盖之前的策略。
通过filter-policy对OSPF接收的路由过滤(区域内)示例
需求描述
如图10-12所示,三台交换机同属于OSPF Area 0区域,SwitchA发布测试网段10.1.1.0/24,要求在SwitchB上部署filter-policy import,使得SwitchB的路由表中不允许出现10.1.1.0/24这条路由。

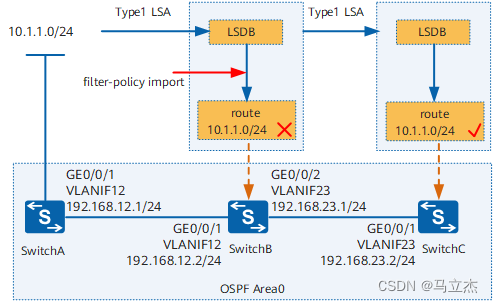

图10-12 通过filter-policy对OSPF接收的路由过滤(区域内)示例
配置方法
-
在SwitchB上定义一个地址前缀列表,“抓取”符合条件的路由。
[SwitchB] ip ip-prefix huawei index 10 deny 10.1.1.0 24 //拒绝这条 [SwitchB] ip ip-prefix huawei index 20 permit 0.0.0.0 0 less-equal 32 //允许所有
-
在SwitchB的OSPF视图中,部署filter-policy import。
[SwitchB] ospf [SwitchB-ospf-1] filter-policy ip-prefix huawei import
结果验证
做完上述配置以后,查看SwitchB和SwitchC的路由表如下:
[SwitchB] display ip routing-table Route Flags: R - relay, D - download to fib, T - to vpn-instance ----------------------------------------------------------------------------- Routing Tables: Public Destinations : 6 Routes : 6 Destination/Mask Proto Pre Cost Flags NextHop Interface 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0 192.168.12.0/24 Direct 0 0 D 192.168.12.2 Vlanif12 192.168.12.2/32 Direct 0 0 D 127.0.0.1 Vlanif12 192.168.23.0/24 Direct 0 0 D 192.168.23.1 Vlanif23 192.168.23.1/32 Direct 0 0 D 127.0.0.1 Vlanif23
[SwitchC] display ip routing-table Route Flags: R - relay, D - download to fib, T - to vpn-instance ------------------------------------------------------------------------------ Routing Tables: Public Destinations : 6 Routes : 6 Destination/Mask Proto Pre Cost Flags NextHop Interface 10.1.1.0/24 OSPF 10 3 D 192.168.23.1 Vlanif23 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0 192.168.12.0/24 OSPF 10 2 D 192.168.23.1 Vlanif23 192.168.23.0/24 Direct 0 0 D 192.168.23.2 Vlanif23 192.168.23.2/32 Direct 0 0 D 127.0.0.1 Vlanif23
通过SwitchB和SwitchC的路由表可以看到,虽然在SwitchB上10.1.1.0/24这条路由已经被过滤掉,但是LSA信息会继续传递给SwitchC,所以SwitchC的路由表中继续存在10.1.1.0/24这条路由。这样的结果也验证了一开始在注意事项中给出的结论:在链路状态路由协议中,filter-policy只能过滤路由信息,不能过滤LSA信息。
同时SwitchB和SwitchC的LSDB中仍然存在描述10.1.1.0/24这条路由的LSA信息,为了验证这一点,看一下SwitchB和SwitchC的LSA信息。
[SwitchB] display ospf lsdb router OSPF Process 1 with Router ID 10.10.10.2 Area: 0.0.0.0 Link State Database ……… Type : Router Ls id : 10.10.10.1 Adv rtr : 10.10.10.1 Ls age : 139 Len : 48 Options : E seq# : 80000005 chksum : 0x41c4 Link count: 2 * Link ID: 10.1.1.0 Data : 255.255.255.0 Link Type: StubNet Metric : 1 Priority : Low * Link ID: 192.168.12.2 Data : 192.168.12.1 Link Type: TransNet Metric : 1
[SwitchC] display ospf lsdb router OSPF Process 1 with Router ID 10.10.10.3 Area: 0.0.0.0 Link State Database ………… Type : Router Ls id : 10.10.10.1 Adv rtr : 10.10.10.1 Ls age : 81 Len : 48 Options : E seq# : 80000005 chksum : 0x41c4 Link count: 2 * Link ID: 10.1.1.0 Data : 255.255.255.0 Link Type: StubNet Metric : 1 Priority : Low * Link ID: 192.168.12.2 Data : 192.168.12.1 Link Type: TransNet Metric : 1
可以看到SwitchB和SwitchC的LSDB中仍然存在描述10.1.1.0/24这条路由的LSA信息。
通过filter-policy对OSPF接收的路由过滤(区域间)
如图10-13所示,相对于上一个场景,这个场景的区别之处是划分了两个不同的区域,SwitchB和SwitchC之间传递的是Type3 LSA,这个Type3 LSA是SwitchB上根据区域间路由生成的。配置方法跟上一个场景一样,不再赘述,直接看一下实验结果。

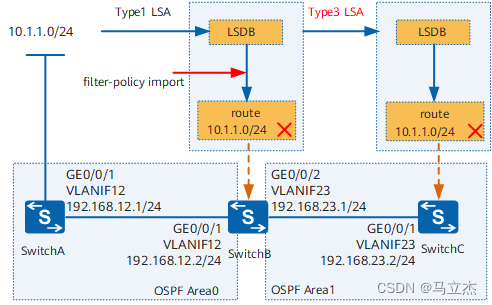

图10-13 通过filter-policy对OSPF接收的路由过滤(区域间)
在部署过滤策略之前先看一下SwitchB和SwitchC的路由表:
[SwitchB] display ip routing-table Route Flags: R - relay, D - download to fib, T - to vpn-instance ----------------------------------------------------------------------------- Routing Tables: Public Destinations : 7 Routes : 7 Destination/Mask Proto Pre Cost Flags NextHop Interface 10.1.1.0/24 OSPF 10 2 D 192.168.12.1 Vlanif12 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0 192.168.12.0/24 Direct 0 0 D 192.168.12.2 Vlanif12 192.168.12.2/32 Direct 0 0 D 127.0.0.1 Vlanif12 192.168.23.0/24 Direct 0 0 D 192.168.23.1 Vlanif23 192.168.23.1/32 Direct 0 0 D 127.0.0.1 Vlanif23
[SwitchC] display ip routing-table Route Flags: R - relay, D - download to fib, T - to vpn-instance ----------------------------------------------------------------------------- Routing Tables: Public Destinations : 6 Routes : 6 Destination/Mask Proto Pre Cost Flags NextHop Interface 10.1.1.0/24 OSPF 10 3 D 192.168.23.1 Vlanif23 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0 192.168.12.0/24 OSPF 10 2 D 192.168.23.1 Vlanif23 192.168.23.0/24 Direct 0 0 D 192.168.23.2 Vlanif23 192.168.23.2/32 Direct 0 0 D 127.0.0.1 Vlanif23
可以看到,在部署路由过滤策略之前,SwitchB和SwitchC的路由表中都有10.1.1.0/24这条路由。
结果验证
在SwitchB上部署filter-policy import以后,查看SwitchB和SwitchC的路由表,结果如下:
[SwitchB] display ip routing-table Route Flags: R - relay, D - download to fib, T - to vpn-instance ----------------------------------------------------------------------------- Routing Tables: Public Destinations : 6 Routes : 6 Destination/Mask Proto Pre Cost Flags NextHop Interface 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0 192.168.12.0/24 Direct 0 0 D 192.168.12.2 Vlanif12 192.168.12.2/32 Direct 0 0 D 127.0.0.1 Vlanif12 192.168.23.0/24 Direct 0 0 D 192.168.23.1 Vlanif23 192.168.23.1/32 Direct 0 0 D 127.0.0.1 Vlanif23
[SwitchC] display ip routing-table Route Flags: R - relay, D - download to fib, T - to vpn-instance ------------------------------------------------------------------------------ Routing Tables: Public Destinations : 5 Routes : 5 Destination/Mask Proto Pre Cost Flags NextHop Interface 127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0 127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0 192.168.12.0/24 OSPF 10 2 D 192.168.23.1 Vlanif23 192.168.23.0/24 Direct 0 0 D 192.168.23.2 Vlanif23 192.168.23.2/32 Direct 0 0 D 127.0.0.1 Vlanif23
由于现在划分不同的区域,SwitchC上的10.1.1.0/24这条路由是由SwitchB根据自身学习的路由产生的Type3-LSA描述的,而SwitchB上的这条路由被过滤掉了,因此不能够再产生描述区域间路由的这个Type3-LSA,因此SwitchC上不会再学习到10.1.1.0/24这条路由。
