geoserver中styles引用外部png图片不显示问题解决

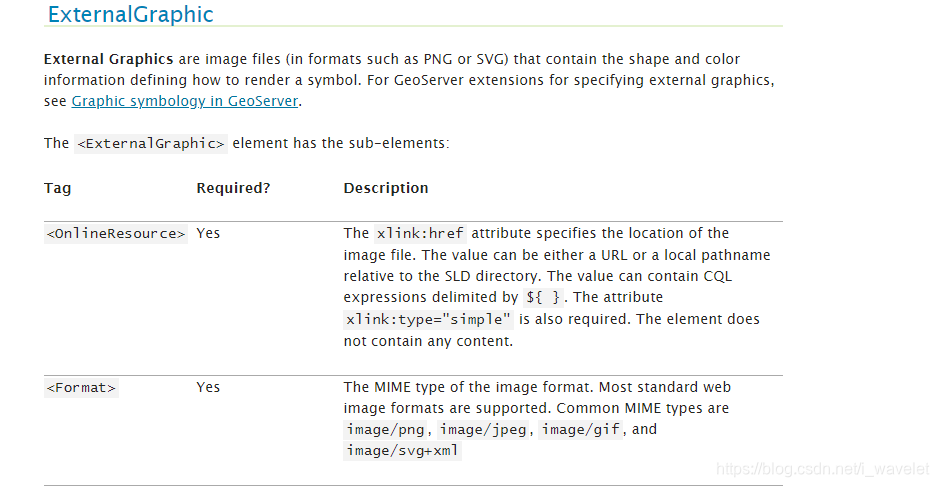

        【问题描述】 最近有个业务要求需要用到geoserver图层，需要显示指定的图标，于是从geoserver用户手册——PointSymbolizer中了解到只需在PointSymbolizer时候使用ExternalGraphic标签，其使用说明如下：

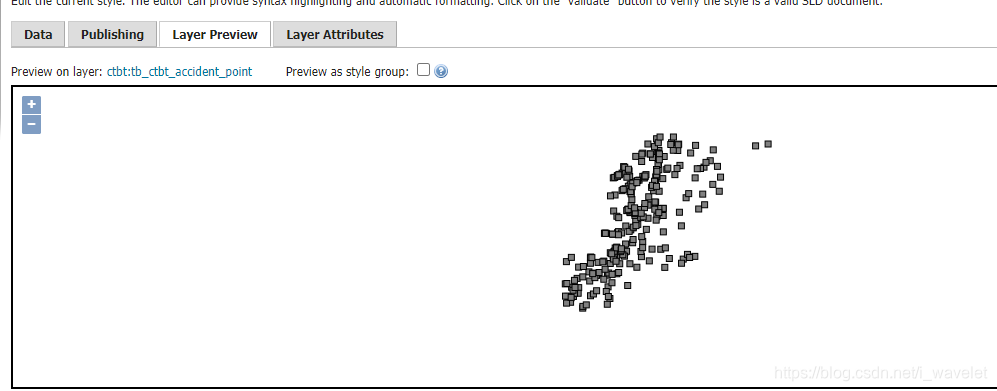

 网上有些博客说png图片存储GeoServer 2.0.2\data_dir\styles下，于是我将指定图片上传到该目录下后，styles中按官网配置如下以后，发现我的点层外部图形没有显示（它们恢复为默认的灰色矩形符号）。

<PointSymbolizer>
    <Graphic>
        <ExternalGraphic>
            <OnlineResource xlink:type="simple" xlink:href="accident.png" />
            <Format>image/png</Format>
        </ExternalGraphic>
    </Graphic>
</PointSymbolizer>

        【问题原因】styles在没有选择工作组的时候，图片默认位置是GeoServer 2.15.5\data_dir\styles，但在选了工作组后图片的位置改成了GeoServer 2.15.5\data_dir\workspaces\【工作组名称】\styles\下 。

        【问题解决】将指定的图片放到GeoServer 2.15.5\data_dir\workspaces\【工作组名称】\styles\下，问题就解决了

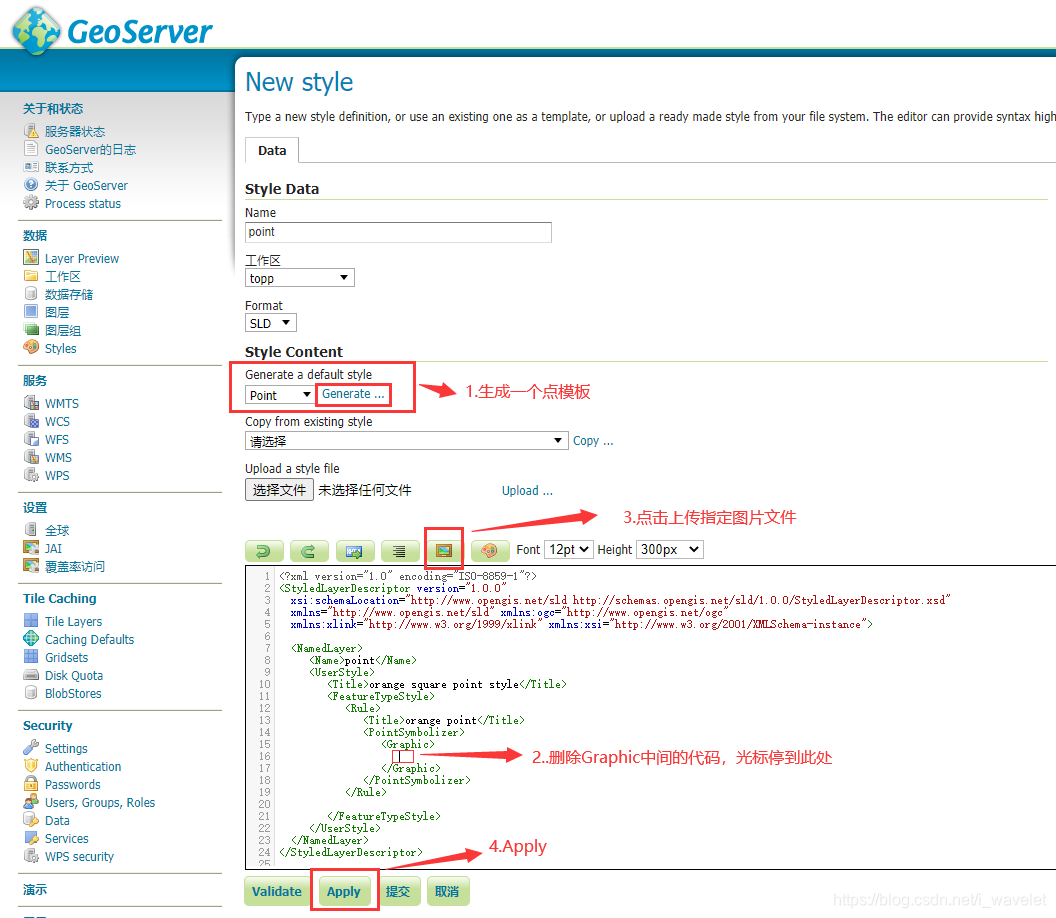

          【ps】其实，geoserver使用外部图片作为styles时，可以无需关心存储地址，可以在geoserver图形操作界面操作完成。

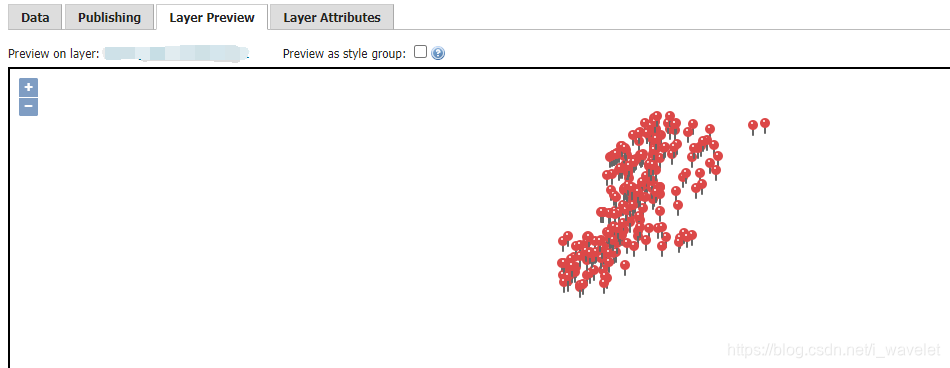

 效果预览：
