废话少说，直接上图

工具箱数据一栏里的Chart，直接往界面拖，就长这样

如果你在工具箱找不到，那么先检查一下是不是用的.net 5.0以上的版本（5.0之后的版本就在基础控件移除了chart，需要手动导入第三方包，请自行搜索）。

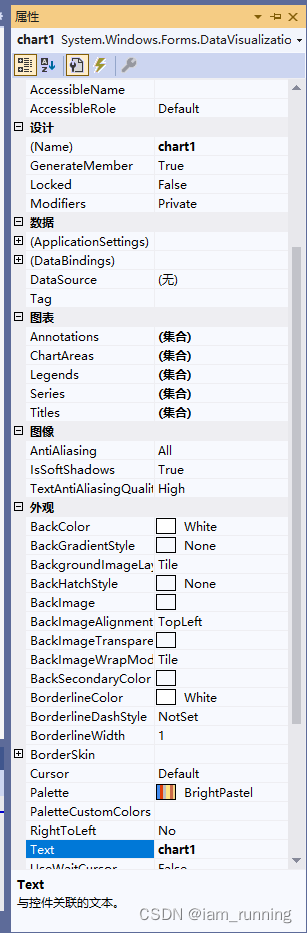

选中图表控件，右击，点击属性一栏，你会看到下图

其中最主要，也是最常用的是图表一栏

注意，对于不清楚的字段选中后看最下方的解释（很多人会忽略）

首先介绍最必须的属性--图表一栏的Series

很简单，它就是数据的集合，你需要往图表添加数据或者移除数据都是通过Series

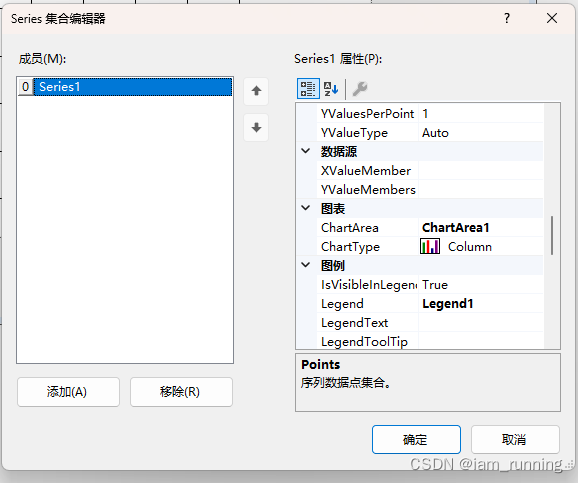

鼠标点击Series旁边的集合框框，再点击旁边的三个点点，你会看到

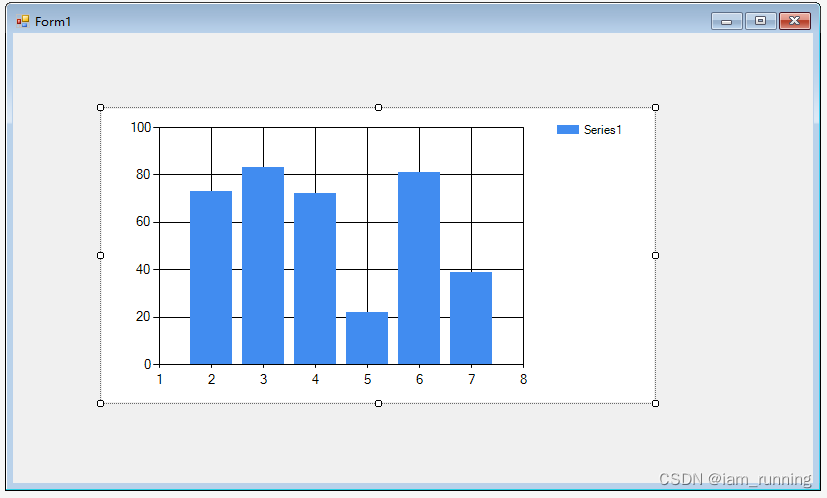

看到图表一栏的ChartType了吗？点一下，根据你的需求选择，然后点击确定，试着运行一下

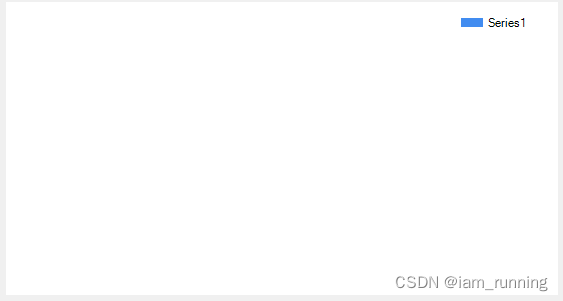

啥也没有，因为你没往Series里添加数据，也没有设置ChartAreas的样式，等一下，ChartAreas？

回看Chart控件的属性，图表一栏，能找到吧，它的作用也很简单就是设置你的图表的纸张样式，比如网格，刻度，懂这两个就够了

先学着进行最常用的设置（上代码）


            // 设置Y轴最大最小值
            chart1.ChartAreas[0].AxisY.Minimum = -180;
            chart1.ChartAreas[0].AxisY.Maximum = 180;
            chart1.ChartAreas[0].AxisY.Interval = 30;

            // 设置Y轴网格线样式
            chart1.ChartAreas[0].AxisY.MajorGrid.Enabled = true;
            chart1.ChartAreas[0].AxisY.MajorGrid.LineWidth = 1;
            chart1.ChartAreas[0].AxisY.MajorGrid.LineColor = Color.LightGray;

            // 设置X轴最大最小值
            chart1.ChartAreas[0].AxisX.Minimum = -45;
            chart1.ChartAreas[0].AxisX.Maximum = 45;
            chart1.ChartAreas[0].AxisX.Interval = 15;

            // 设置Y轴网格线样式
            chart1.ChartAreas[0].AxisX.MajorGrid.Enabled = true;
            chart1.ChartAreas[0].AxisX.MajorGrid.LineWidth = 1;
            chart1.ChartAreas[0].AxisX.MajorGrid.LineColor = Color.LightGray;

直接把这段代码拷到你程序的构造函数，运行一下

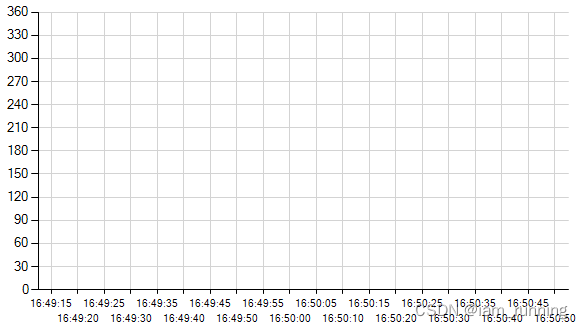

额。。。还是什么都没有，Chart.ChartAreas[].Axisx的属性中很多设置都是默认自动显示的，举个例子：

回到设计视图，进入ChartAreas的集合编辑器（前面教过），拉倒最底下，进入Axes的集合编辑器，首先是X axis的属性，拉到最底下杂项的enabled改为true。现在就能显示X轴的刻度线了

抛开不谈，我们先添加数据，直接在之前的代码后加上


            chart1.Series[0].Points.AddXY(20, 20);
            chart1.Series[0].Points.AddXY(25, 40);
            chart1.Series[0].Points.AddXY(30, 20);

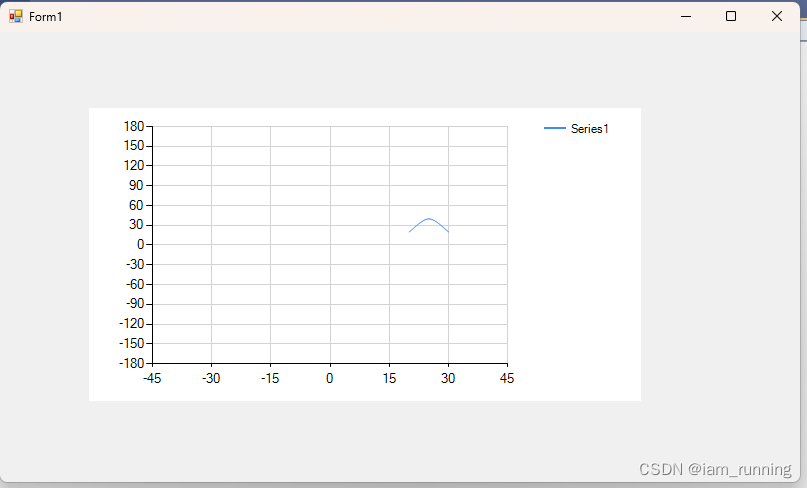

这里我用的是曲线图，运行一下，如下图
