世微 AP5199降压恒流驱动IC 4--450V 6A调光 恒流源LED驱动器

AP5199LED驱动器

描述

AP5199是以恒定关断时间模式操作的平均电流模式控制LED驱动器IC。不像

AP5160，这种控制IC不会产生峰均误差，因此大大提高了精度、线性和

LED电流的负载调节，而不需要任何环路补偿或高侧电流感测。这个

输出LED电流精度为±3%。

IC配备了电流限制比较器，用于打嗝模式输出短路保护。

AP5199可以由8.0-450V电源供电。提供PWM调光输入，该输入接受

外部控制TTL兼容信号。输出电流可以通过内部275mV参考进行编程，

或通过0-1.5V调光输入进行外部控制。

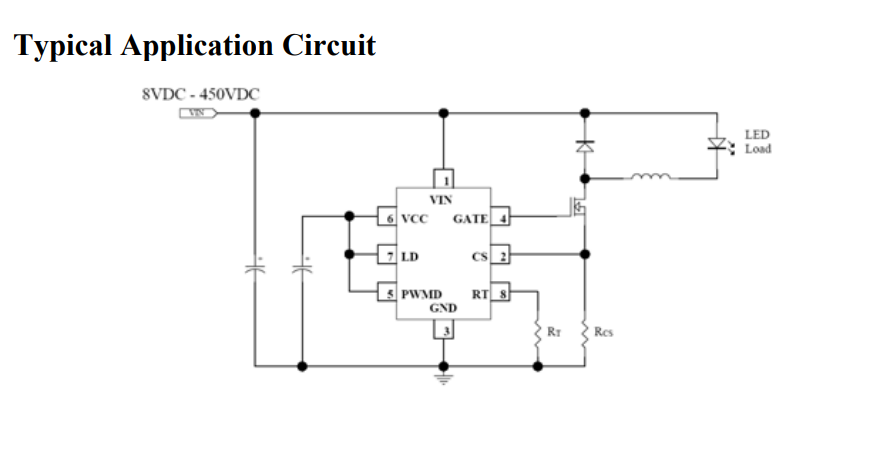

典型应用电路

特点

快速平均电流控制

可编程恒定关断时间切换

线性调光输入

PWM调光输入

具有跳过模式的输出短路保护

环境工作温度

-40度至+125度


引脚与AP5199兼容

应用程序

DC/DC或AC/DC LED驱动器应用

用于LCD显示器的LED背光驱动器

通用恒流源

LED标牌和显示器

建筑和装饰LED照明

LED路灯
​
