告别CPU思维，拥抱并行世界：AI工程师深入解释GPU架构与执行模型

引言：从熟悉到陌生——为什么工程师需要懂GPU？

如果你是一名软件工程师，特别是刚接触AI或高性能计算领域的，你大概率对CPU和顺序编程模式了如指掌。毕竟，从我们敲下第一行代码开始，就与CPU紧密相连。然而，对于那块在过去的十年里，因深度学习而变得举足轻重、被誉为“AI算力核心”的GPU，它的内部究竟是如何工作的？它为何能在某些任务上比CPU快上百倍千倍？这些问题可能对许多工程师来说还蒙着一层神秘的面纱。

过去，GPU主要用于图形渲染，是游戏玩家的“专属”。但现在，从AI训练、科学计算到大数据分析，GPU的应用无处不在。理解GPU的基本工作原理，已经不再是少数图形学专家的专属技能，而是每一位志在并行计算领域的软件工程师，尤其是AI工程师的“必修课”。

今天，我们就来掀开GPU的神秘面纱，深入了解它的设计哲学、内部结构和独特的代码执行方式。

一、设计理念的本质差异：CPU vs. GPU

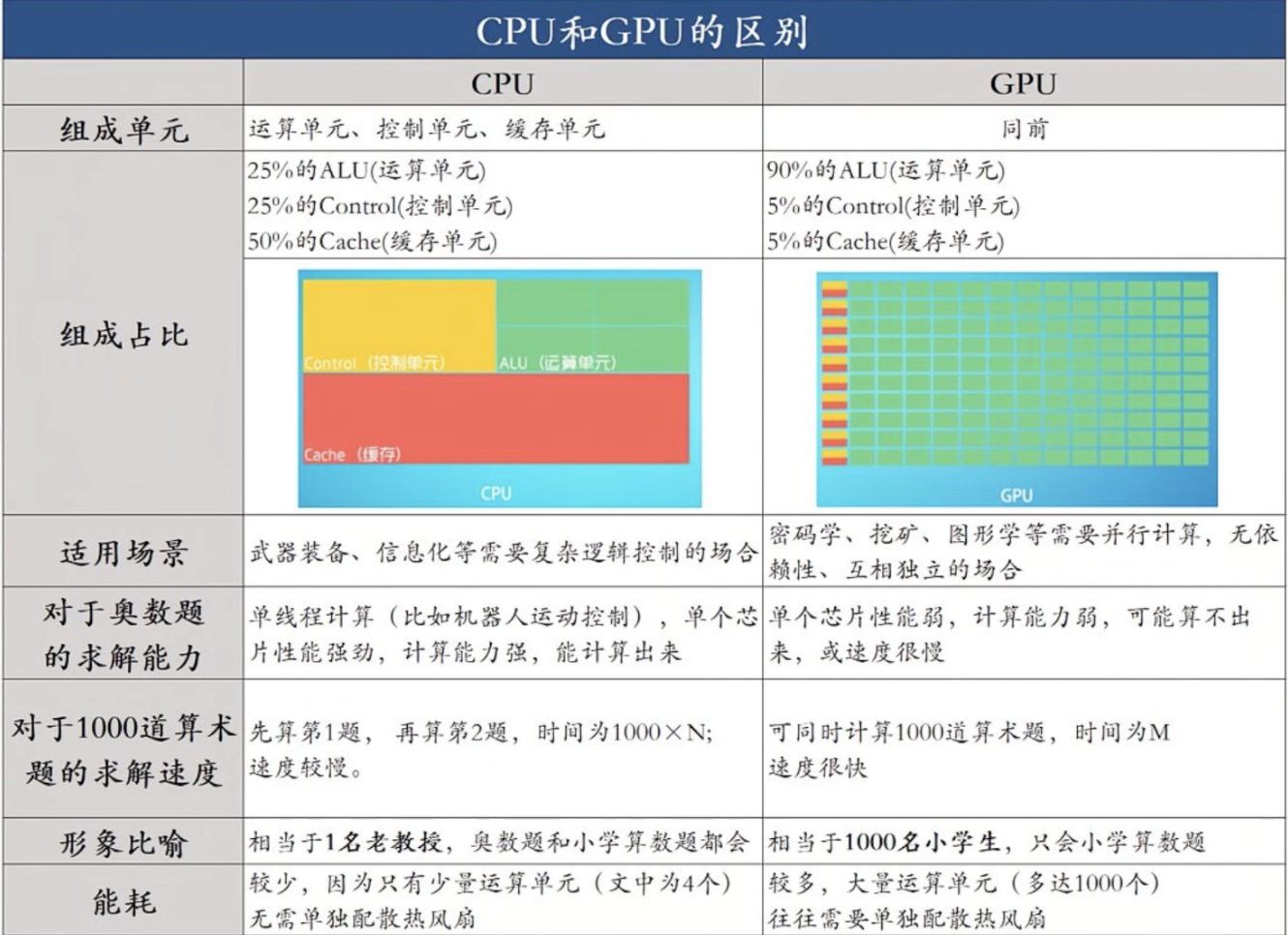

要理解GPU，最好的方式是先将它与我们熟悉的CPU进行对比。CPU和GPU最核心的区别在于它们最初的设计目标不同：

• CPU：追求低延迟的顺序执行 CPU的设计重点在于尽快完成单个任务，也就是最小化指令的执行时延（Latency）。虽然现代CPU通过超线程、多核等技术也能实现并行，但大量设计工作长期以来都聚焦于提高单条指令的执行速度。为了实现这一点，CPU引入了许多复杂的功能，例如：

  • 指令流水线 (Pipeline)： 将指令执行分解成多个步骤，重叠执行。
  • 乱序执行 (Out-of-Order Execution)： 打乱指令顺序，提前执行不依赖前一条指令结果的指令。
  • 预测执行 (Speculative Execution)： 猜测分支结果，提前执行可能的指令。
  • 多级缓存 (Multi-level Cache)： 大容量、多层级的缓存系统，减少访问主内存的耗时。 这些功能都致力于让CPU能够尽可能快地、一条接一条地执行指令序列。CPU就像一位能力全面的“项目经理”，负责复杂任务的协调、决策和快速响应。

• GPU：追求高吞吐量的大规模并行 与CPU截然不同，GPU从诞生之初就是为同时处理大量简单任务而设计的。它的设计目标是最大化吞吐量（Throughput），即在单位时间内完成尽可能多的计算任务，而不是最小化单条指令的时延。这种设计方向受其核心应用场景驱动：

  • 图形处理： 需要同时计算屏幕上数百万个像素点的颜色、光照等。
  • 数值计算： 需要对大量数据进行相同的数学运算（特别是线性代数）。
  • 深度学习： 本质上就是超大规模的矩阵乘法和数值计算。 所有这些应用都需要以极高的速度重复执行相同的计算。因此，GPU的设计牺牲了单条指令的低延迟，换取了大规模的并行计算能力。GPU更像是一个拥有成千上万“计算工人”的“大型工厂”，虽然每个工人完成单个任务可能不比项目经理快，但它们可以同时处理海量任务。

用一个简单的例子来说明：将两个数字相加。 CPU可以非常快地完成一次加法。如果需要按顺序进行十次加法，CPU的总耗时会很低。 但如果需要进行数百万甚至数十亿次独立的加法运算（比如向量或矩阵相加），尽管单次加法时延较高，GPU凭借其海量的计算单元可以同时执行成千上万次加法，因此在总耗时上将远远超过CPU。

数据可以直观地说明这一点：衡量硬件数值计算性能的指标是每秒浮点运算次数（FLOPS）。NVIDIA Ampere A100 GPU 在 32 位浮点精度下能达到 19.5 TFLOPS 的吞吐量，而同期（2021年）一款典型的 Intel 24 核 CPU 在相同精度下仅约 0.66 TFLOPS。随着时间推移，GPU在吞吐量上的优势还在不断扩大。

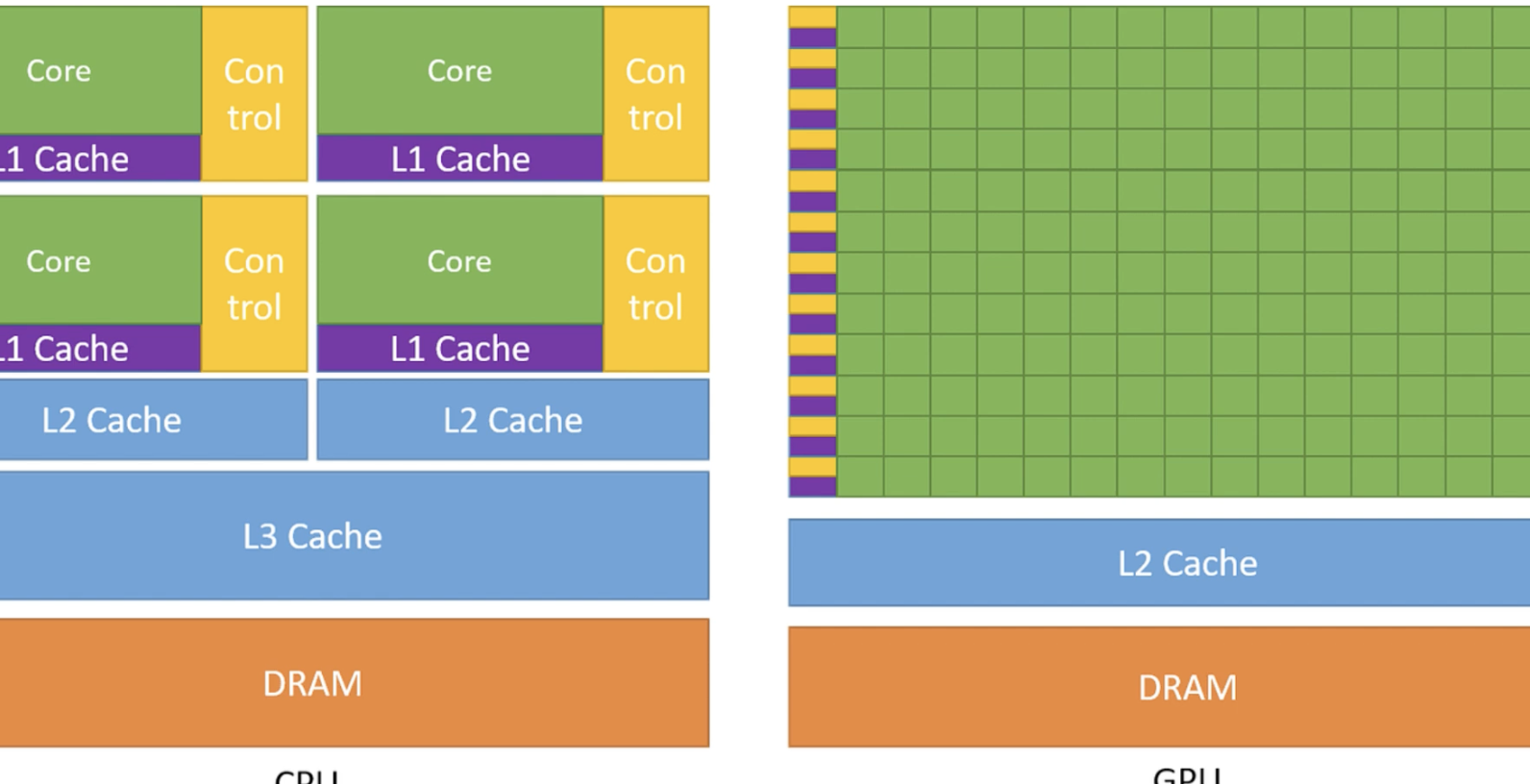

如果我们观察CPU和GPU的芯片架构图，会发现CPU将大量芯片面积用于缓存和复杂的控制单元，以降低指令时延和优化顺序执行。而GPU则将绝大部分面积用于密集的算术逻辑单元（ALU，负责执行计算），辅以少量缓存和控制单元，以最大化计算能力和吞吐量。

二、GPU的并行基石：流式多处理器（SMs）

那么，GPU是如何通过其架构实现如此高的吞吐量的呢？这就需要了解GPU的核心计算单元——流式多处理器（Streaming Multiprocessor，简称SM）。

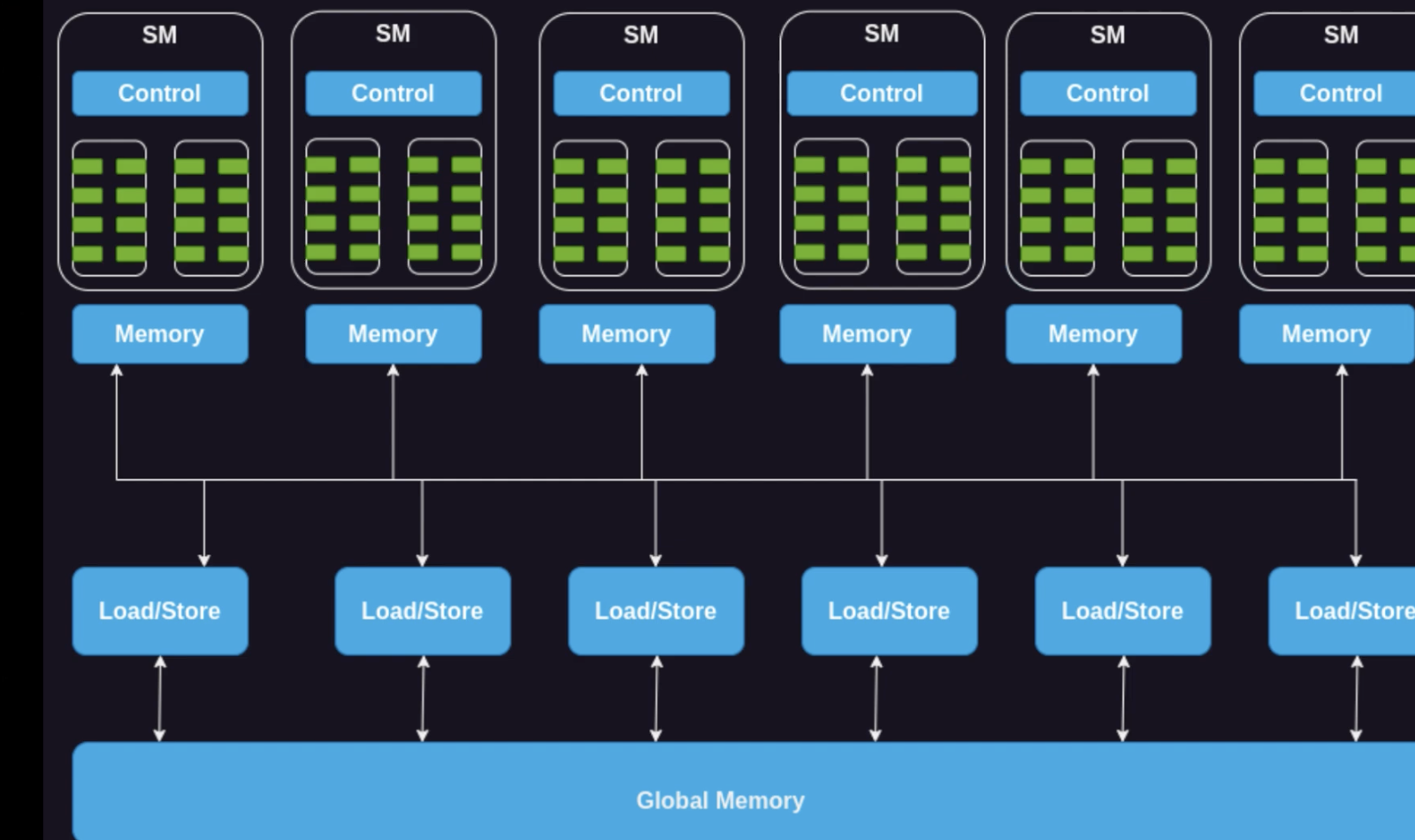

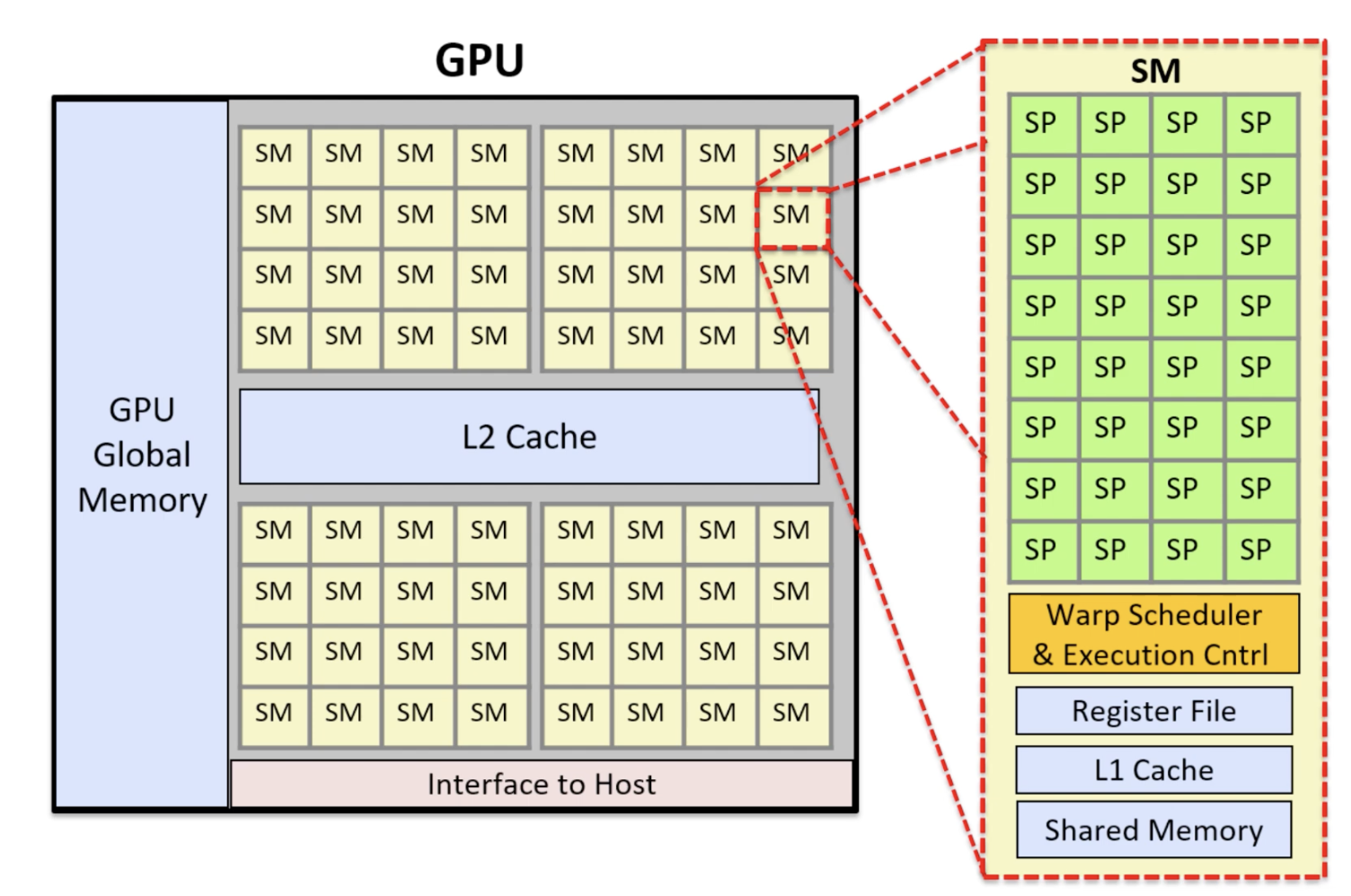

一个GPU由多个SM组成，每个SM内部又包含大量的计算核心（Core），这些核心也常被称为流式处理器（Streaming Processor）。例如，NVIDIA 最新的 H100 GPU 就拥有 132 个 SM，每个 SM 内部有 64 个计算核心，整个芯片总计核心数量高达 8448 个！

每个SM都是一个相对独立的计算单元，拥有：

• 大量计算核心： 负责实际的数值计算。
• 片上内存： 通常称为共享内存（Shared Memory）或临时存储器（Scratchpad Memory），供该SM内的所有核心共享使用。这是一种非常快速的内存，对于SM内的线程间数据共享至关重要。
• 控制单元和硬件线程调度器： 负责管理和调度在该SM上运行的线程。
• 专用功能单元： 除了基本的计算核心，现代SM还会集成一些专门的硬件加速单元，例如用于矩阵运算的张量核心（Tensor Core）（对深度学习至关重要）或用于图形学的光线追踪单元（Ray Tracing Unit），以满足特定工作负载的高效计算需求。

理解SM是理解GPU并行架构的关键。每个SM都能同时执行多个线程束（我们稍后会详细介绍），从而在SM层面实现并行。而整个GPU拥有多个SM，则在更高的层面实现了大规模并行。

三、层层加速：GPU的内存体系

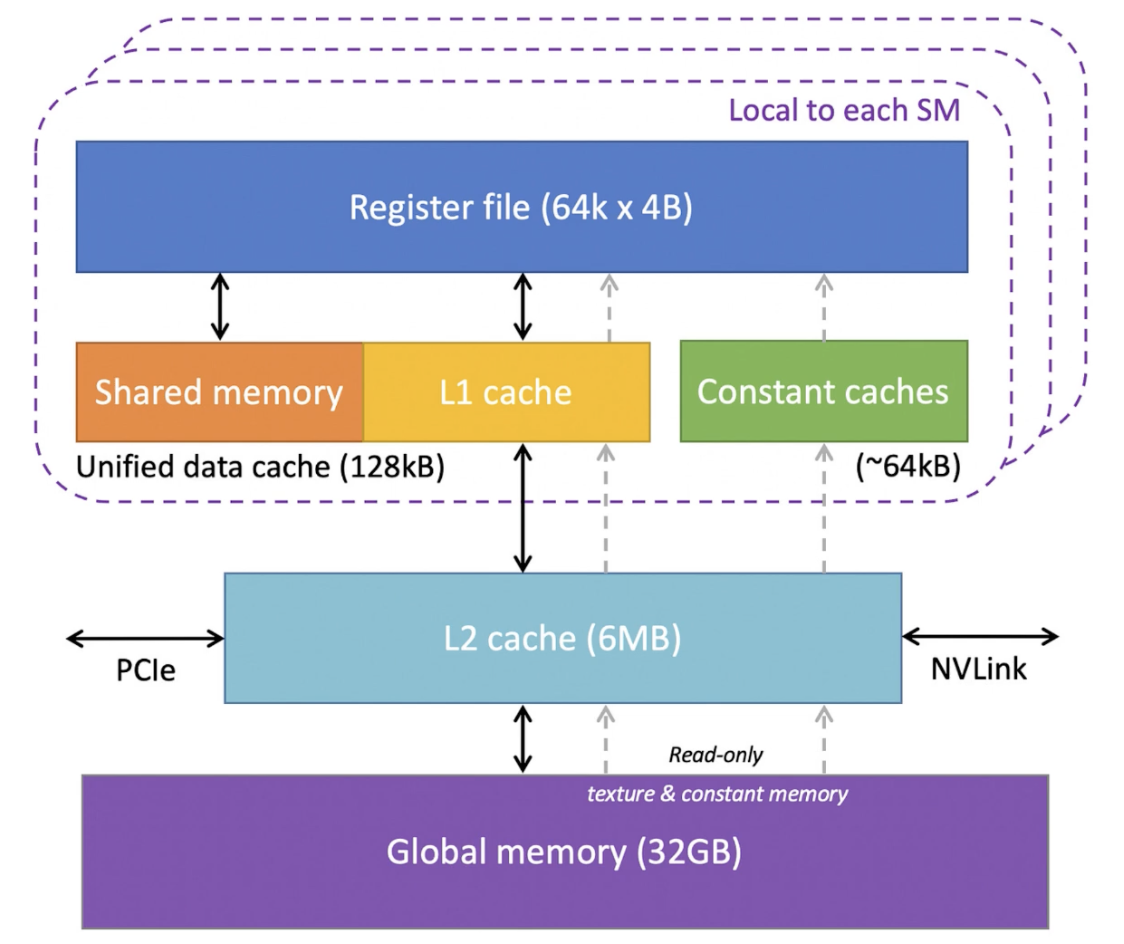

GPU的高性能不仅依赖于海量计算核心，也依赖于其精心设计的内存层次结构。与CPU类似，GPU拥有多层不同类型、不同速度和容量的内存，以满足不同计算阶段的数据访问需求。

从距离计算核心最近、速度最快到最远、速度相对较慢的内存层次，主要包括：

1. 寄存器（Registers）：

   • 位置： 位于每个SM内部，紧邻计算核心。
   • 速度/容量： 速度最快，容量相对较小，每个SM拥有一个较大的寄存器文件总量（例如 NVIDIA A100/H100 的每个 SM 有 65536 个寄存器），这些寄存器在SM内的所有线程之间动态分配。
   • 用途： 每个线程都有自己私有的寄存器，用于存储线程执行过程中的局部变量和中间结果。其他线程无法直接访问某个线程的私有寄存器。

2. 常量缓存（Constant Cache）：

   • 位置： 片上（On-chip），每个SM有自己的常量缓存。
   • 用途： 缓存 SM 上执行的代码中使用的常量数据。程序员通常需要显式地将数据声明为常量，以便 GPU 可以将其缓存到常量缓存中，提高访问速度。

3. 共享内存（Shared Memory / Scratchpad Memory）：

   • 位置： 片上（On-chip），每个SM拥有一块。
   • 速度/容量： 速度非常快，延迟低，容量比寄存器大但比缓存小。这是一种可编程的 SRAM 内存。
   • 用途： 供同一个线程块（Thread Block）内的所有线程共享使用。 这是 GPU 并行编程中非常重要的一种内存。线程块内的线程可以将全局内存中的数据加载到共享内存中，然后该块内的所有线程都可以快速访问和共享这些数据，避免重复从较慢的全局内存中加载。它也常用于线程块内的线程同步。

4. L1 Cache：

   • 位置： 片上（On-chip），每个SM拥有一块 L1 缓存。
   • 用途： 缓存从 L2 缓存中频繁访问的数据。对于 SM 来说，L1 和 L2 缓存通常是透明的，SM 访问全局内存时，数据可能首先经过 L1 和 L2。

5. L2 Cache：

   • 位置： 片上（On-chip），但由 所有 SM 共享。
   • 用途： 缓存全局内存中被所有 SM 频繁访问的数据，用于降低全局内存访问的时延。

6. 全局内存（Global Memory）：

   • 位置： 片外（Off-chip），是 GPU 主板上的 DRAM 内存。
   • 速度/容量： 容量最大，但由于距离 SM 较远，访问时延最高。现代高端 GPU 通常使用高带宽内存（HBM），提供极高的数据带宽（例如 NVIDIA H100 有 80GB HBM，带宽高达 3TB/s）。
   • 用途： 存储程序数据、输入输出数据、中间结果等。在 GPU 上执行计算前，通常需要将数据从 CPU（主机）内存复制到 GPU 的全局内存。

虽然全局内存时延高，但 GPU 的其他层级内存（特别是 Shared Memory 和 L1/L2 Cache）以及海量的计算单元和高效的调度机制，能够有效地“隐藏”这种时延，确保计算单元不会长时间空闲等待数据。

四、GPU如何执行代码：Kernel, Grid, Block, Thread 和 Warp

理解了GPU的硬件架构和内存，接下来我们看看编写的代码如何在这些硬件上跑起来。

大多数 GPU 通用计算编程都使用 NVIDIA 提供的 CUDA 编程接口（或者类似的开放标准如 OpenCL/SYCL）。在 CUDA 中：

1. Kernel（核函数）： 你要让GPU执行的并行计算任务，通常写成一个函数，称为 Kernel。Kernel 接收输入参数（通常是需要并行处理的向量或矩阵），并在 GPU 上由成千上万个线程并行执行。例如，一个向量加法的 Kernel 就是对输入向量的每个元素执行相加操作，并将结果写入输出向量。

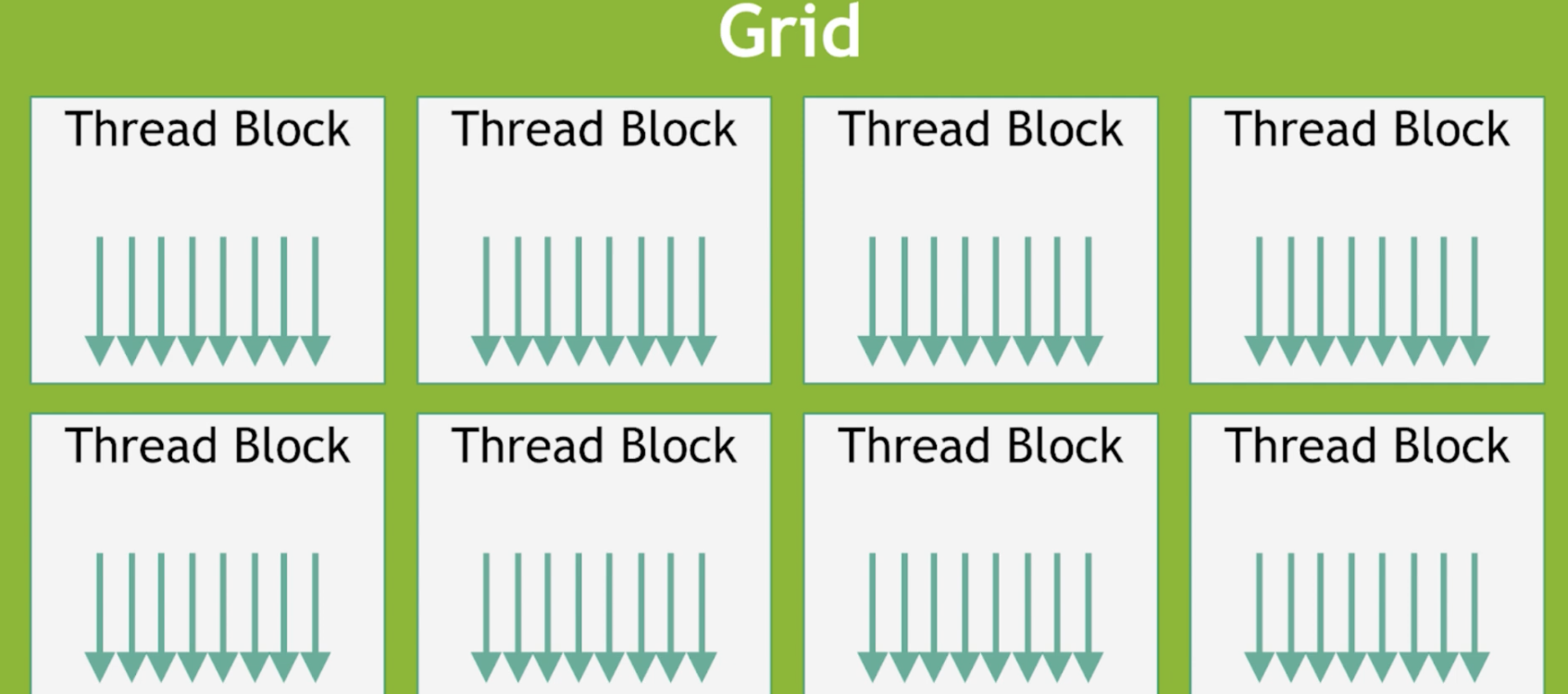

2. 执行结构：Grid, Block, Thread 为了在 GPU 上执行 Kernel，你需要启动大量的线程。这些线程不是杂乱无章的，而是组织成一个层次结构：

   • 网格（Grid）： 所有执行同一个 Kernel 的线程的集合。一个 Kernel 对应一个 Grid。
   • 线程块（Thread Block）： Grid 由一个或多个线程块组成。线程块内的线程可以互相协作（例如通过 Shared Memory）和同步。同一个线程块中的所有线程会被调度到同一个 SM 上执行。
   • 线程（Thread）： 线程块由一个或多个线程组成。每个线程执行 Kernel 函数的副本，但处理数据中的不同部分（例如在向量加法中处理向量的不同索引）。

你可以根据数据规模和所需的并行度来配置 Grid 和 Block 的维度和大小。例如，要对一个 256 维的向量进行加法，你可以配置一个包含 256 个线程的线程块，让每个线程处理一个元素。如果向量更大，你可能需要更多的线程块，或者让每个线程处理多个元素。

编写 GPU 代码通常分为两部分：

• 主机代码（Host Code）： 运行在 CPU 上。负责数据加载、为 GPU 分配内存、将数据从 CPU 内存复制到 GPU 全局内存（或使用统一虚拟内存），以及配置 Grid 和 Block 的大小，并最终启动（launch）Kernel。
• 设备代码（Device Code）： 运行在 GPU 上。这部分就是 Kernel 函数本身。

五、并行执行的秘密：Block分配、Warp与延迟隐藏

当你在主机代码中启动一个 Kernel 后，GPU 是如何分配和执行这些线程的呢？

1. 数据传输： 首先，Kernel 需要处理的数据必须从 CPU（主机）内存传输到 GPU 的全局内存（设备内存）。（注：较新的硬件和 CUDA 版本支持统一虚拟内存，可以在一定程度上简化这一步骤，允许 GPU 直接访问主机内存）。

2. 线程块分配到SM： 数据准备好后，GPU 会将线程块分配给 SM 进行处理。GPU 内部有一个硬件调度器，负责将待执行的线程块分配给空闲的 SM。同一个线程块内的所有线程保证被调度到同一个 SM 上执行，这样它们才能利用共享内存进行协作和同步。由于 SM 数量有限，如果 Kernel 包含大量线程块，它们会排队等待分配。当一个线程块执行完毕，SM 释放资源，调度器就会从队列中选择下一个线程块进行执行。

3. 线程分组到 Warp： 被分配到同一个 SM 上的线程块，其内部的线程还会被进一步划分为更小的执行单元——Warp。一个 Warp 通常包含 32 个线程（这是 NVIDIA GPU 的特性）。SM 会以 Warp 为单位进行指令的调度和执行。

4. SIMT执行模型： SM 通过获取一条指令，然后将这条指令同时发送给 Warp 中的所有 32 个线程执行。所有的线程都执行同一条指令，但是操作的是不同的数据。这种执行模型被称为 单指令多线程（Single-Instruction, Multiple-Thread, SIMT）。在向量加法的例子中，一个 Warp 中的 32 个线程可能都在执行“加法”指令，但每个线程操作的是向量中不同的索引位置上的元素。这与 CPU 的 SIMD (Single-Instruction, Multiple-Data) 指令有点类似，但 SIMT 是在线程层面，更具灵活性。

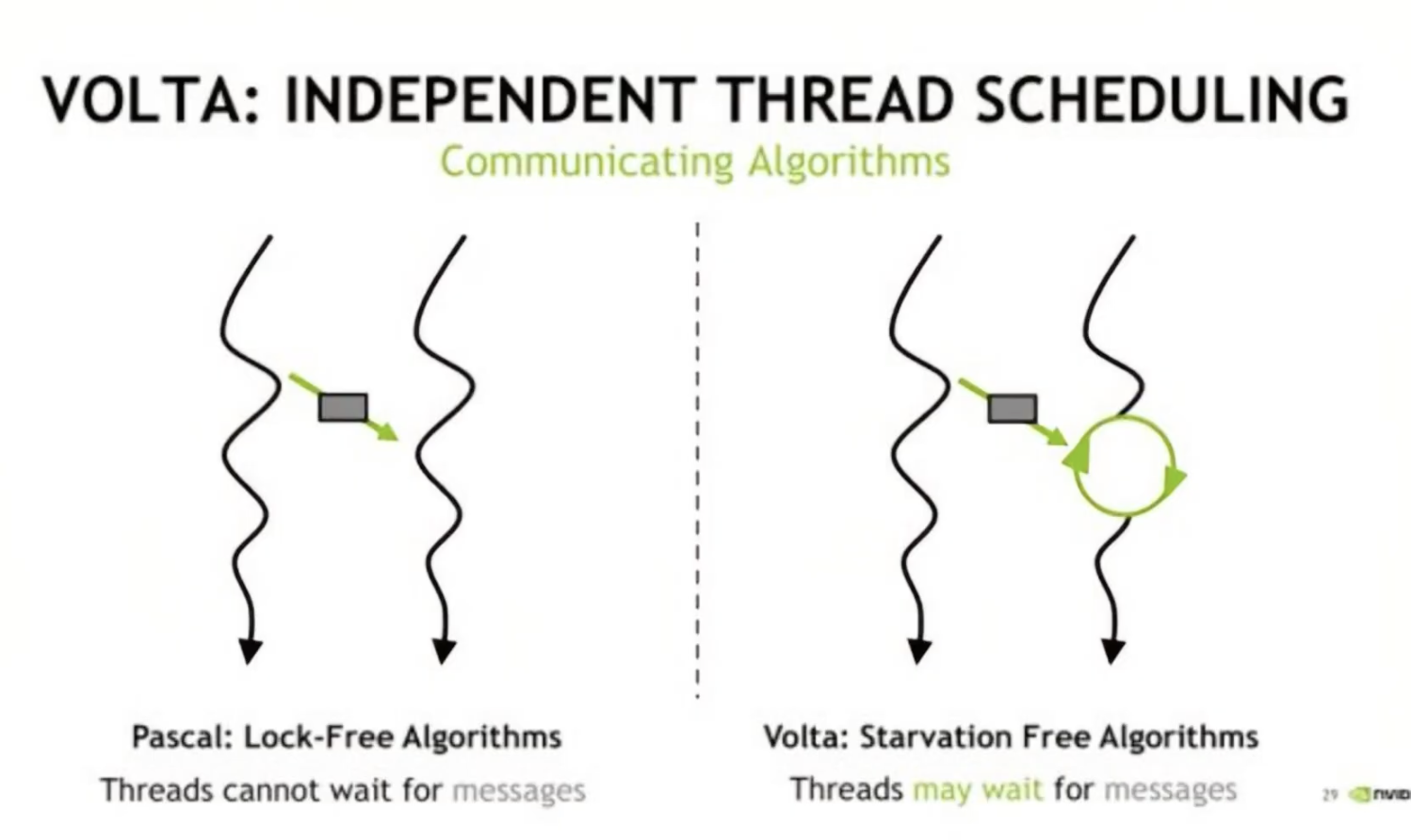

值得注意的是，较新的 GPU 架构（如 Volta 及之后）引入了独立线程调度（Independent Thread Scheduling），在 Warp 内部允许线程之间有更多的独立性和并发性，不再强制所有线程严格同步执行同一条指令，这能更好地利用执行资源，但也增加了同步的复杂性。

1. 延迟隐藏（Latency Hiding）： 这是 GPU 高吞吐量的核心秘密之一。我们知道，访问全局内存、执行某些复杂指令都可能引入较高的延迟，导致线程或 Warp 需要等待。此时，SM 不会空等。得益于每个 SM 上存在的大量线程和 Warp，以及每个线程都拥有自己的寄存器状态（切换代价低），SM 的硬件调度器会立即切换到执行另一个已经就绪、不需要等待的 Warp。通过快速地在不同 Warp 之间切换，SM 能够始终保持其计算单元处于忙碌状态，用大量的计算任务填充掉指令的等待时间，从而最大化整体吞吐量。

相比之下，CPU 的上下文切换代价较高，因为它需要将一个进程（或线程）的寄存器状态保存到内存并恢复另一个进程的状态。GPU 的 Warp 切换发生在硬件层面，且每个线程的寄存器是独立的，因此效率极高。

六、性能的考验：资源分配与SM占用率（Occupancy）

虽然 GPU 拥有强大的并行能力，但要充分发挥其性能，需要开发者对资源管理有深入的理解。一个关键的指标就是 SM 占用率（Occupancy）。

占用率衡量了 SM 被有效利用的程度，具体是指分配给一个 SM 的活跃 Warp 数量与该 SM 能够支持的最大 Warp 数量之间的比值。理想情况下，我们希望达到 100% 的占用率，这意味着 SM 拥有足够的活跃 Warp 来隐藏指令延迟，确保计算单元始终满负荷运转，从而实现最大吞吐量。

然而，在实践中实现 100% 占用率并非易事，因为 SM 的资源是有限的，并且需要在多个线程块和线程之间进行动态分配。SM 拥有固定数量的资源池，主要包括：

• 总寄存器数量
• 共享内存容量
• 同时支持的线程块数量上限
• 同时支持的总线程数量上限（通常等于最大 Warp 数 × Warp 大小，如 64 Warp × 32 = 2048 线程在 H100 上）

当一个线程块被分配到 SM 上时，它会申请并占用这些资源。资源的分配是动态的：

• 每个线程需要一定数量的寄存器。
• 每个线程块需要一定量的共享内存。
• 每个线程块占用一个线程块槽位。
• 线程总数不能超过 SM 的上限。

资源分配是动态的，意味着资源会根据每个线程块或线程的实际需求来划分。例如，NVIDIA H100 的一个 SM 最多可以支持 32 个线程块、64 个 Warp（2048 个线程）。

资源的限制直接影响占用率。举例来说明：

• 假设你的 Kernel 使用了 32 个线程的线程块，总共需要 2048 个线程来处理数据。这需要 2048 / 32 = 64 个线程块。但如果一个 SM 最多只能处理 32 个线程块，那么即使该 SM 有 2048 个线程槽，它一次最多也只能运行 32 个线程块，总计 32 * 32 = 1024 个线程（或 32 个 Warp），此时占用率就只有 32 / 64 = 50%。
• 假设你的 Kernel 每个线程需要 64 个寄存器。一个 SM 总共有 65536 个寄存器。如果一个 SM 最多支持 2048 个线程，那么平均每个线程最多只能分配 65536 / 2048 = 32 个寄存器。如果你的 Kernel 需要 64 个寄存器，那么一个 SM 最多只能运行 65536 / 64 = 1024 个线程（或 1024 / 32 = 32 个 Warp），占用率同样只有 32 / 64 = 50%。

占用率不足意味着 SM 没有足够的活跃 Warp 来有效地隐藏指令延迟，或者无法满负荷地利用计算资源，从而无法达到硬件的最佳性能。

编写高效的 GPU Kernel 是一项充满挑战的工作，开发者需要在最大化占用率（保证有足够的 Warp 来隐藏延迟）和优化单线程/单 Warp 性能（如通过使用更多寄存器减少访存，但这可能降低占用率）之间找到平衡。合理地配置线程块大小、管理共享内存的使用以及优化寄存器使用都至关重要。

结论：跨越鸿沟，掌握并行计算的钥匙

回顾一下我们今天探讨的关键要点：

1. CPU与GPU设计理念截然不同： CPU追求低延迟的顺序执行，GPU追求高吞吐的大规模并行。
2. GPU的核心计算单元是SM： 每个SM包含多个核心、共享内存、控制单元和硬件调度器。
3. GPU内存体系多层级： 从快速私有的寄存器，到SM内共享的Shared Memory，再到全局共享的L1/L2 Cache，最终是容量大但慢的Global Memory (HBM/DRAM)。
4. GPU代码执行基于层次结构： Kernel组织成Grid，Grid包含Block，Block包含Thread。同一个Block的线程运行在同一个SM上。
5. Warp是调度的基本单位： SM以32个线程组成的Warp为单位执行SIMT指令，并通过在不同Warp间快速切换来隐藏延迟。
6. 资源分配影响性能： SM资源（寄存器、Shared Memory等）在线程间动态分配，直接影响SM的占用率。高占用率是实现高吞吐量的关键。
7. 优化Kernel需要权衡： 开发者需要精细管理资源，平衡各项指标，以达到最佳的SM占用率和性能。

理解这些基本概念，是你从CPU的顺序思维跨越到GPU并行世界的敲门砖。虽然编写高效的GPU Kernel 是一项复杂的任务，涉及对硬件细节的深刻理解和精妙的代码优化，但基础原理是相通的。

希望这篇文章能帮助你初步构建起对GPU架构和执行模型的认知框架。未来，随着你深入学习CUDA等并行编程模型，这些概念会越来越清晰。
