数字定时器控制负载通断电

这是我们学校的课程设计希望能帮助到大家学习与借鉴。

指标要求：

⑴ 设计数字定时负载控制器 ；

⑵ 定时时间1～99分，数字显示，上电后显示默认定

时时间5分钟，负载断电；

⑶ 按“+”或“-”键，设置时间加或减1；

⑷ 按“启动”键，开始倒计时，同时控制负载通电。

负载供电电压～220V，400W；

⑸ 倒计时为0时，负载断电；

⑹ 设置一个负载通断电指示标志。

一、硬件设计

1.整体方案

显示模块：显示定时时间。

按键模块：用于用户输入，调整时间和启动定时。

控制模块：控制倒计时过程和负载开关。

2.电路设计

时钟电路：使用晶振和计时芯片生成稳定的时钟信号。

显示模块：使用七段数码管或LCD显示器显示时间。

按键模块：使用按键开关，外接电阻上拉，检测按键输入。

负载驱动模块：使用继电器控制220V负载的通断电。

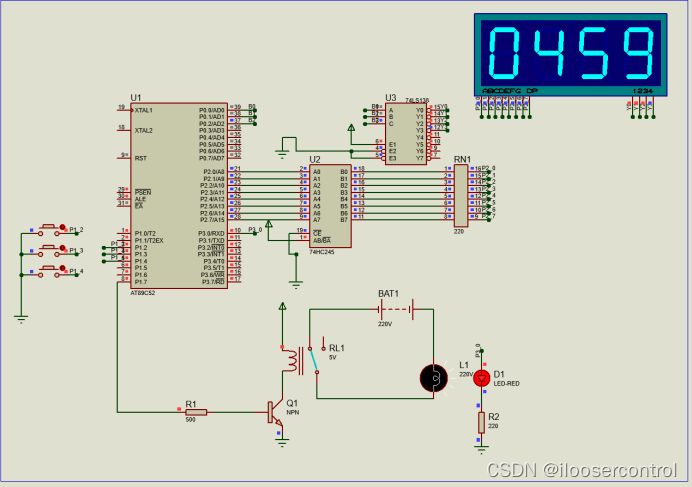

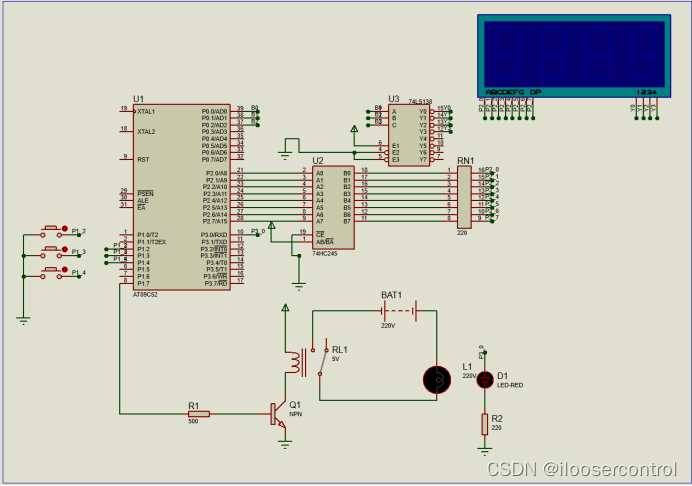

3.电路图

二、软件设计

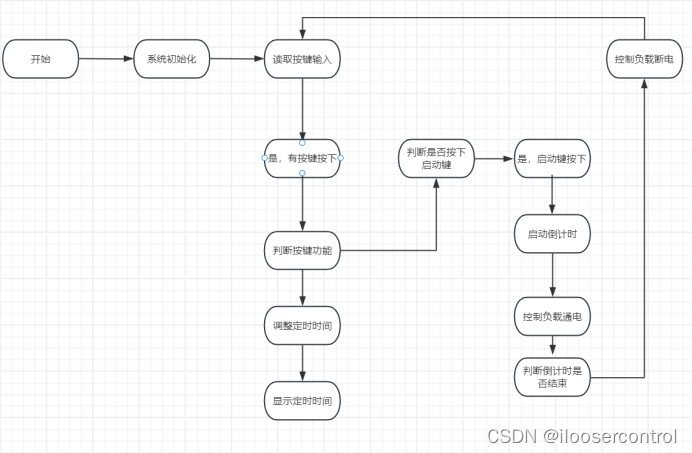

流程图：

1.系统初始化：初始化显示模块、按键模块和控制模块。

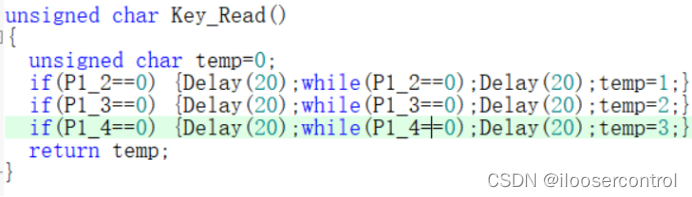

2.读取按键输入：轮询按键状态，判断是否有按键按下（按键消抖）。

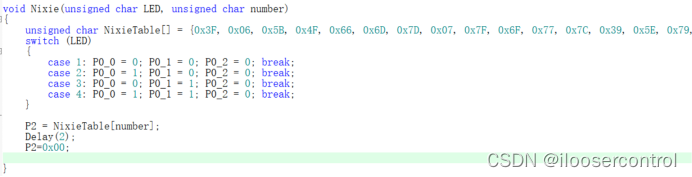

3.调整定时时间：根据按键输入调整时间，加1或减1，并更新显示模块。

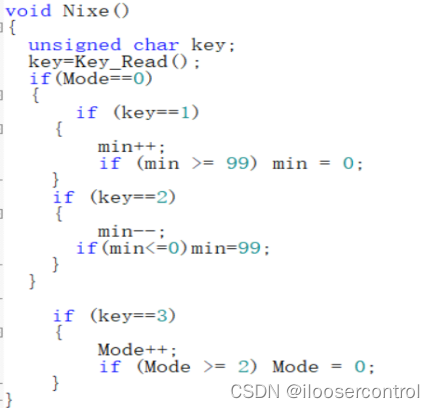

模式0调整时间

4.启动倒计时：当按下“启动”键时，开始倒计时，并控制负载通电。

模式一开始倒计时

5.倒计时结束：当倒计时为0时，控制负载断电。

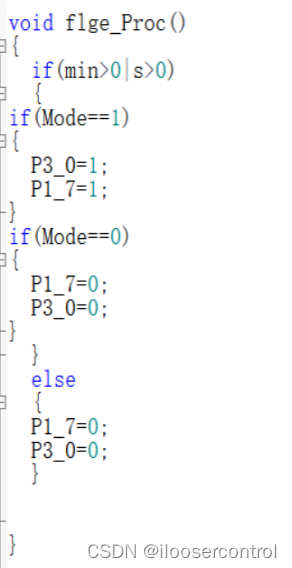

控制继电器开关，倒计时为0时关闭继电器

三、系统测试

1.测试环境

在Proteus仿真环境下进行测试。

2.测试步骤

上电后检查默认定时时间显示是否为5分钟。

按“+”和“-”键，检查时间是否正确调整。

按“启动”键，检查负载是否通电，并开始倒计时。

倒计时结束后，检查负载是否断电。
