Hello大家好，欢迎来到《AWS解决方案架构师认证 Professional(SAP)中文视频培训课程》，我们这节课的内容为网络负载均衡器。
网络负载均衡器NLB是继Classic Load Balancer和应用程序负载均衡器之后，AWS发布的第三款负载均衡器服务。

我们开始今天的课程内容。

在这里插入图片描述

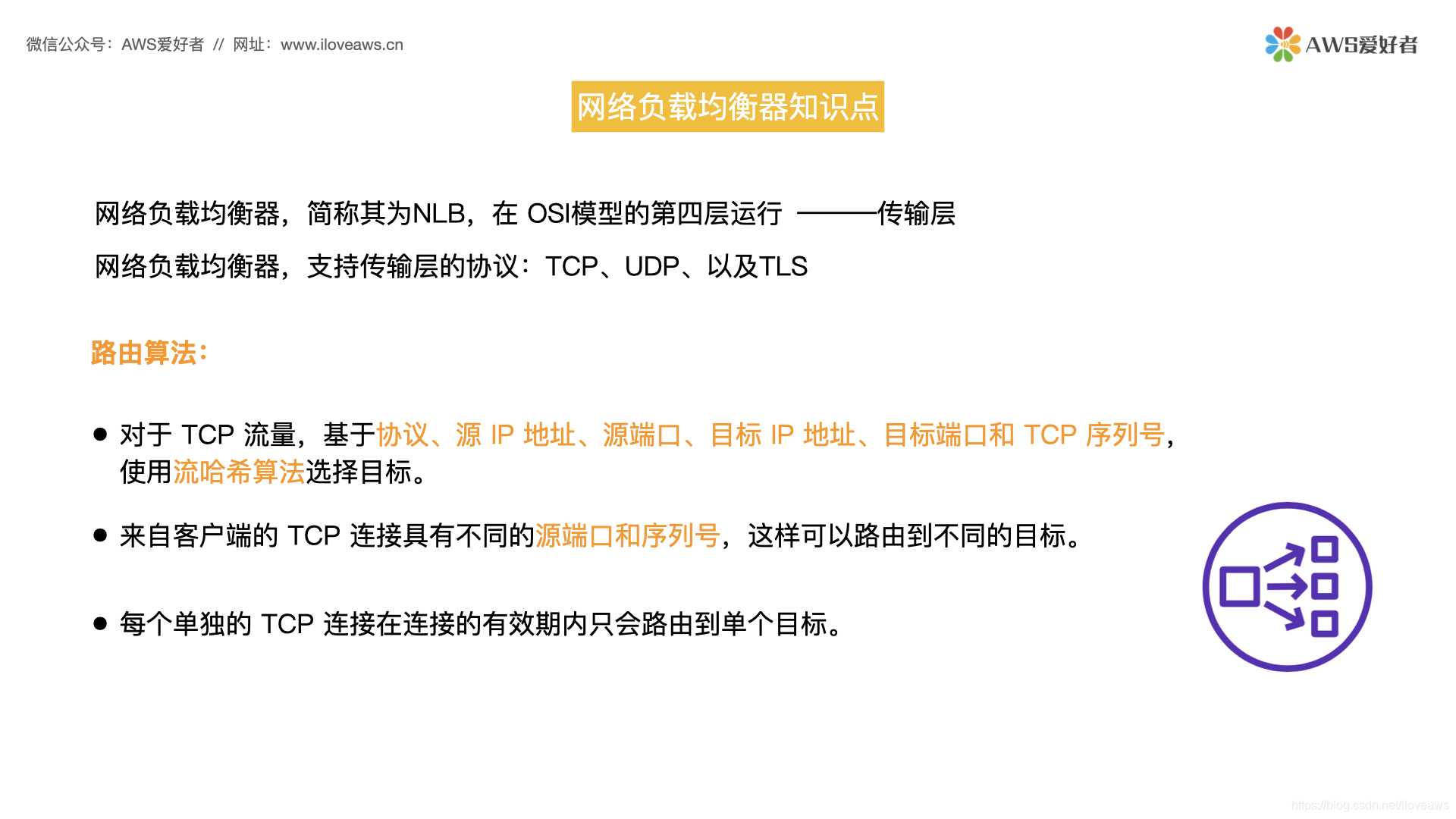

我们先来学习下网络负载均衡器的一些重要知识点。

网络负载均衡器，简称其为NLB，在 OSI模型的第四层运行，OSI模型的第四层大家还记得是什么吗？是的，传输层。OSI模型的一些知识点大家可以自行搜索学习。

NLB工作在传输层，它只支持传输层的协议：TCP、UDP、以及TLS。

我们前面课程讲过的应用程序负载均衡器的一些功能特性，如基于请求路径路由功能，以及基于HTTP标头路由等等这些7层的功能，NLB是无法做到的，因为NLB工作在OSI模型的传输层，它无法支持应用层的这些功能。要实现上述这些需求需要的是应用程序负载均衡器，它工作在OSI模型的第七层应用层，它才支持7 层特有的功能。

NLB的路由算法

我们接下来探讨的是NLB的路由算法，也就是说当NLB收到客户端请求时，根据什么算法决定将请求路由到的目标。假设目标组中注册了两个目标，NLB收到客户端请求后如何选择将客户端请求路由到这两个目标的哪一个？这就是NLB的路由算法要做的事情，我们来看下：

对于 TCP 流量，NLB基于协议、源 IP 地址、源端口、目标 IP 地址、目标端口和 TCP 序列号，使用流哈希算法选择目标。
当来自客户端的 TCP 连接具有不同的源端口和序列号，这样可以路由到不同的目标。
对于每个单独的 TCP 连接在连接的有效期内路由到单个目标。
以上就是NLB将客户端请求路由到目标的算法和机制。
在这里插入图片描述

好，大家可能听到了这个流哈希算法有点头大，没关系，我们只要理解NLB是使用上面的机制路由目标就可以了。
而对于Classic Load Balancer，一般情况下是使用轮询路由算法路由目标，我演示下轮询路由算法是什么效果。

Classic Load Balancer轮询路由算法

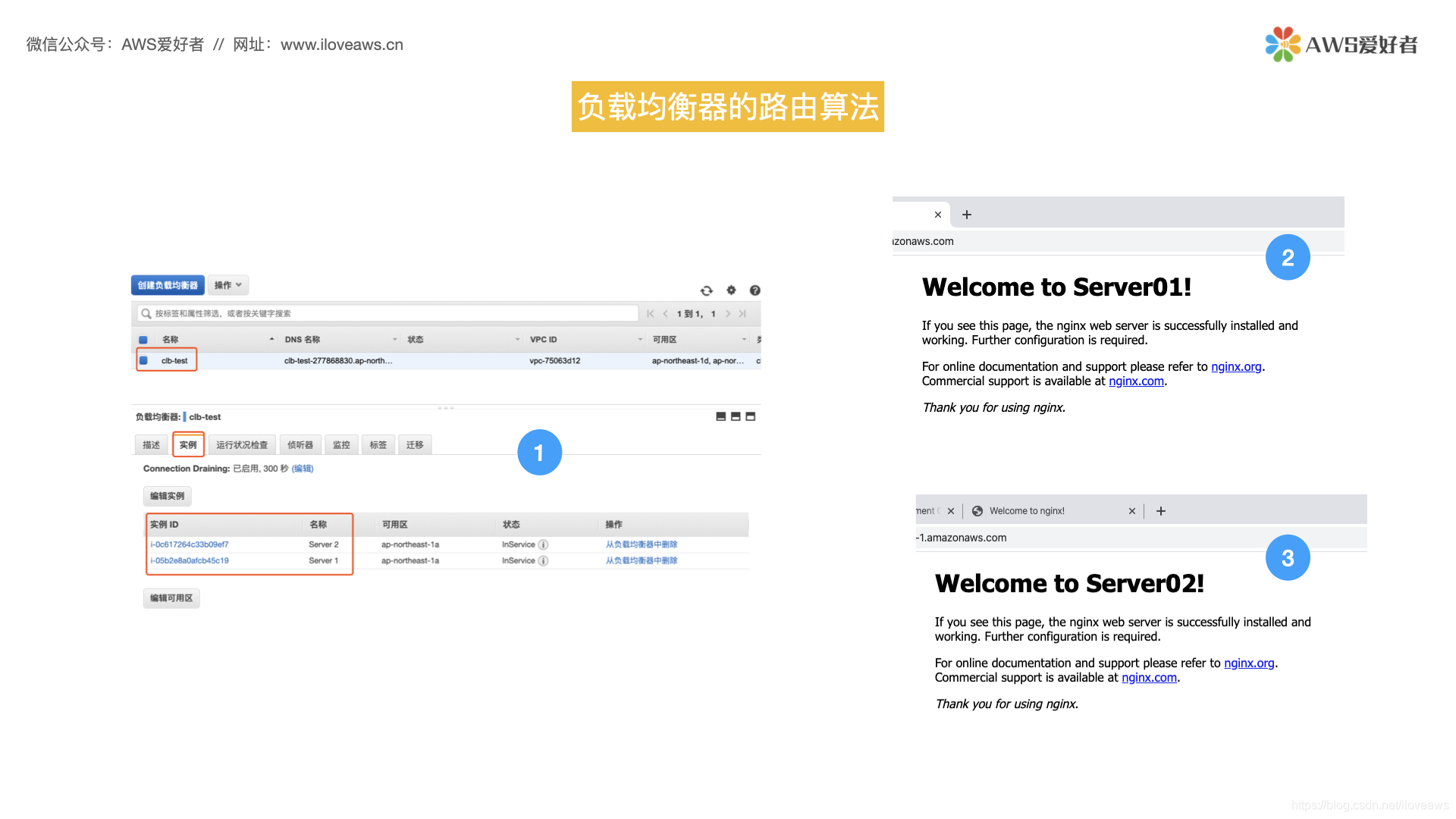

切换到AWS管理控制台，这里有一个我之前创建的Classic Load Balancer，名为clb-test，我添加了2个目标实例server01和server02在这个负载均衡器，我现在复制下负载均衡器的DNS，然后通过浏览器访问： clb-test-749945059.ap-northeast-1.elb.amazonaws.com ，回车。

可以成功打开实例的nginx页面，当我刷新下浏览器后，请求路由到了另一台目标实例server02。当我不断刷新浏览器时，Classic Load Balancer使用轮询路由算法，将客户端请求在两个实例中进行轮询路由。每当我刷新一次浏览器，请求就会在两个实例之间轮询。刷新一下请求发送到了SERVER01，再次刷新请求就路由到了server02，这就是Classic Load Balancer的轮询路由目标算法。

在这里插入图片描述

网络负载均衡器路由算法

我们在回到网络负载均衡器，NLB不使用轮询路由算法路由目标，它使用的是流哈希算法选择路由目标。也就是说，对于 TCP 流量，NLB基于协议、源 IP 地址、源端口、目标 IP 地址、目标端口和 TCP 序列号，使用流哈希算法选择目标。

另外还要注意，每个单独的 TCP 连接在连接的有效期内路由到单个目标，这个是什么意思？我给大家快速演示下：
在这里插入图片描述

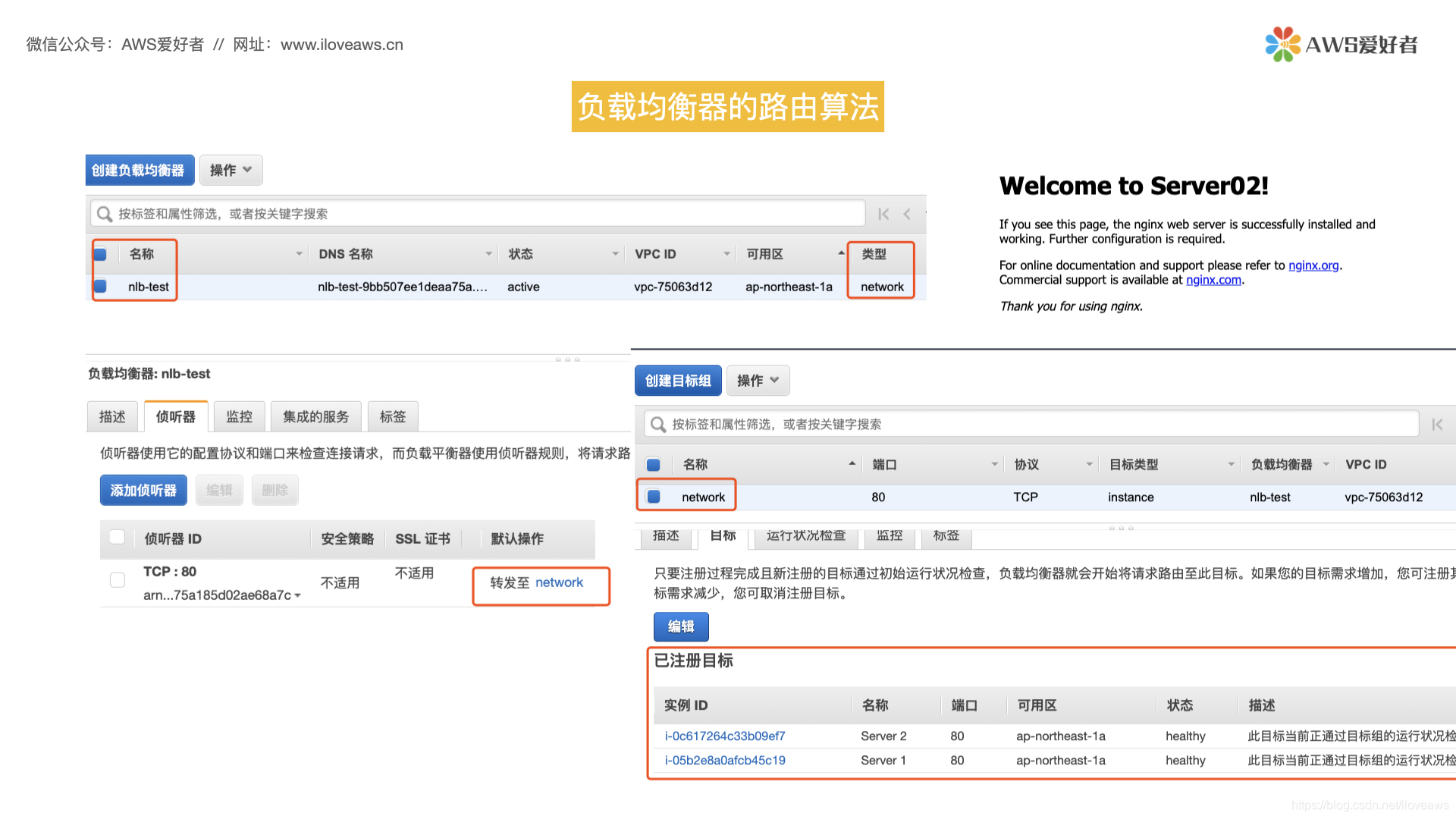

同样，我之前创建了一个网络负载均衡器，名为NLB-TEST，然后我又创建了一个network目标组，将SERVER01和SERVER02注册到了这个目标组，并配置将网络负载均衡器收到的请求转发到这个network目标组。

我们现在测试下：复制NLB的DNS名称至浏览器：NLB-test-4200a0afdb0e4225.elb.ap-northeast-1.amazonaws.com，然后回车访问NLB，可以看到无论我怎么刷新浏览器，NLB始终将请求路由至了同一个实例，浏览器始终访问的是SERVER02的NGINX页面，并没有像前面演示的Classic Load Balancer轮询目标。这是因为NLB它不使用轮询算法而使用流哈希算法选择目标。

我们的测试是单独的 TCP 连接，所以在连接的有效期内只会路由到单个目标，虽然我不断刷新浏览器，也只会路由到同一个已注册的目标—server02。

好，以上是关于网络负载均衡器的路由算法的演示，我们继续。
在这里插入图片描述

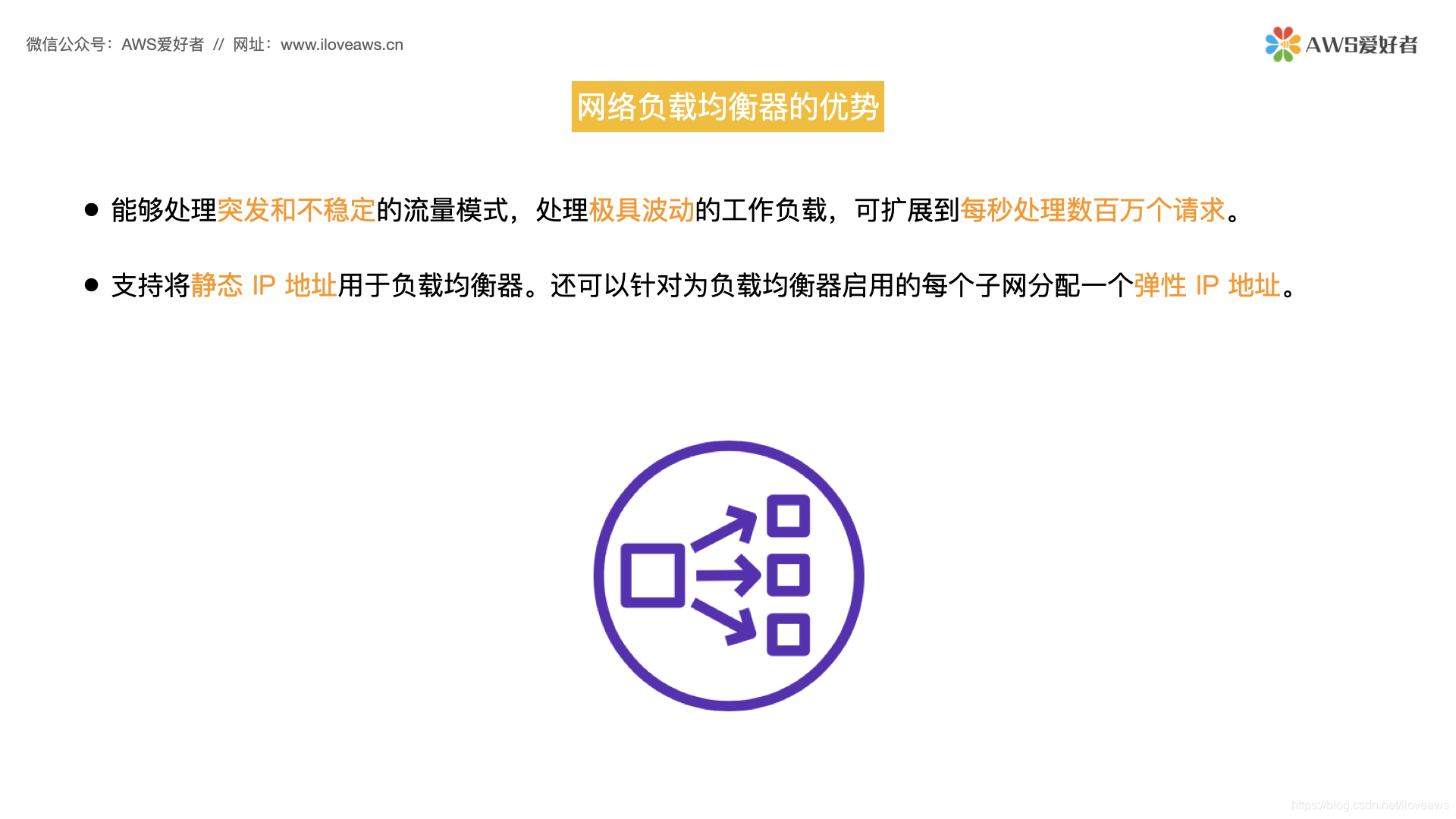

网络负载均衡器优势

我们前面讨论了网络负载均衡器工作在OSI模型的第四层，传输层，所以7层的一些功能和特性它都无法支持，那网络负载均衡器和应用程序负载均衡器同为AWS的新一代负载均衡器，网络负载均衡器有什么功能或优势呢？

首先，网络负载均衡器经过了优化，能够处理突发的和不稳定的流量模式，可以处理急剧波动的工作负载。提供高吞吐量，可以扩展到每秒处理数百万个请求。所以，如果您的工作负载需求是在4层处理突发的工作流或需要极致网络性能，那么，您就可以考虑使用网络负载均衡器。

另外，网络负载均衡器支持将静态 IP 地址用于负载均衡器。还可以针对为负载均衡器启用的每个子网分配一个弹性 IP 地址。这样的话使得NLB能够被纳入组织现有的防火墙安全策略中，并且能够避免DNS缓存带来的问题。

静态IP地址以及可使用弹性 IP 地址是网络负载均衡器的特性，另外两种负载均衡器都不具备这个特性。
在这里插入图片描述

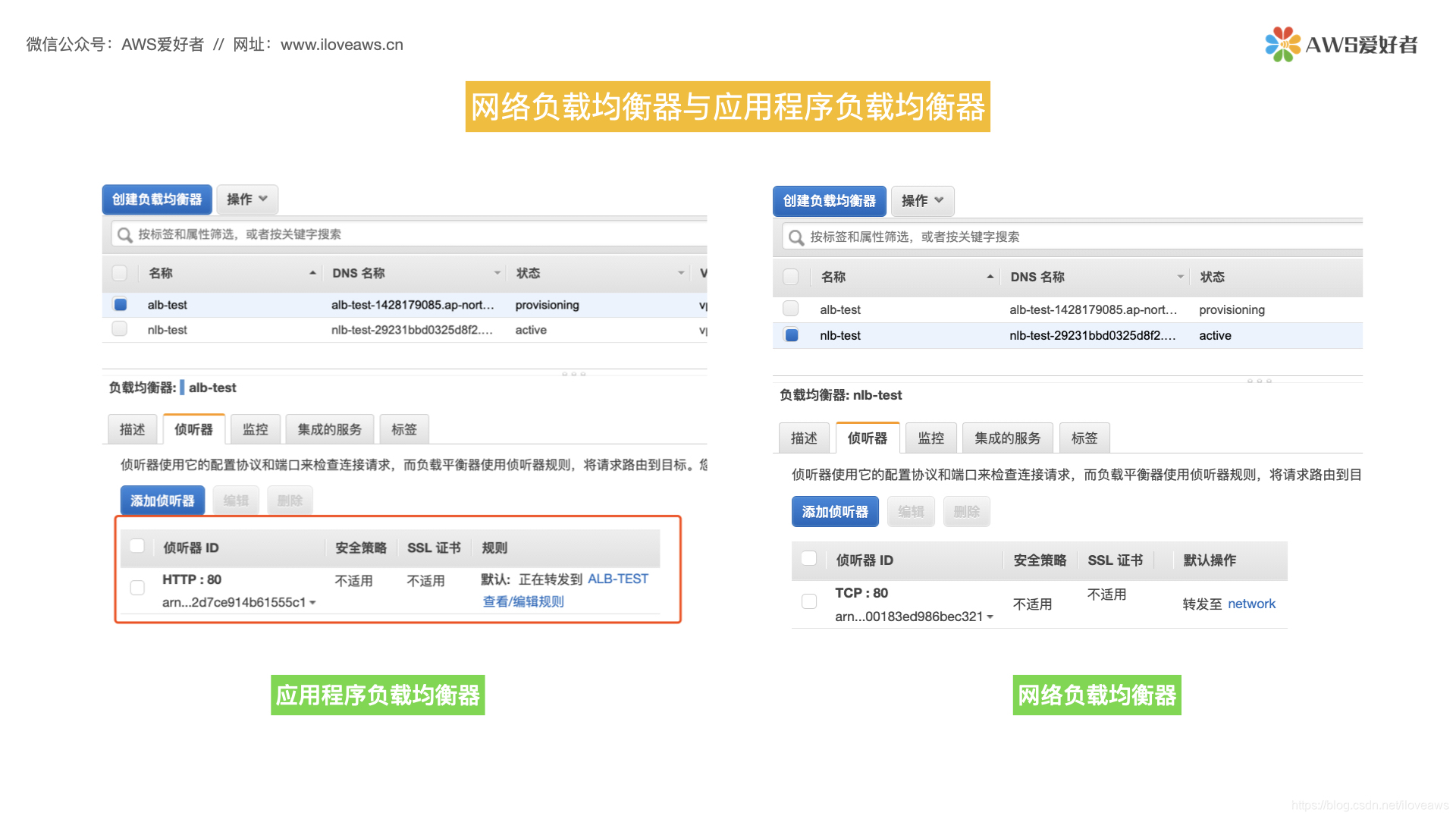

网络负载均衡器与应用程序负载均衡器都是AWS的新一代负载均衡器，两种负载均衡器所包含的重要组件以及配置的方法非常的相似，比如都要创建目标组，注册目标；都需要在侦听器配置转发的目标组等等。

所以，如果您仔细听了我们前面应用程序负载均衡器的课程，那么您也应该会非常容易的理解和配置网络负载均衡器。
两个负载均衡器的主要区别是应用程序负载均衡器是工作在osi的第七层应用层，支持HTTP，HTTPS协议；
而网络负载均衡器我们前面介绍过是工作在OSI的第4层传输层，只支持4层的TCP及UDP等协议。

所以对于应用程序负载均衡器，我们可以在其侦听器中可以配置基于内容路由请求，比如我们前面讲过的基于HTTP头，以及基于URL的路径路由等等7层的特性；而对于网络负载均衡器这些7层的功能它是无法完成的，所以当我们选择NLB时，在监听器配置中根本就没有编辑规则，根据内容路由目标这些配置项。但是网络负载均衡器提供了能够处理突发的和不稳定的流量模式，可以处理急剧波动的工作负载，且支持将静态 IP 地址用于负载均衡器，这些是NLB的特性。

好，以上就是我们本节课的内容，我们介绍了网络负载均衡器的一些知识点，路由算法以及特性等等内容，希望能够给大家带来帮助，下节课我们将实操配置网络负载均衡器。

在这里插入图片描述

希望此系列教程能为您通过 AWS解决方案架构师认证 Professional 认证考试带来帮助，如您有任何疑问
