使用ArcMap制作中国地图

1 设置地图页面

1.1 打开ArcMap，新建空白地图，将数据视图切换至布局视图

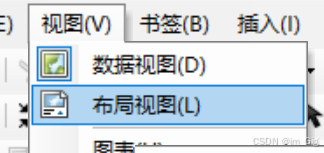

（1）单击菜单栏中的“视图”，选择“布局视图”。

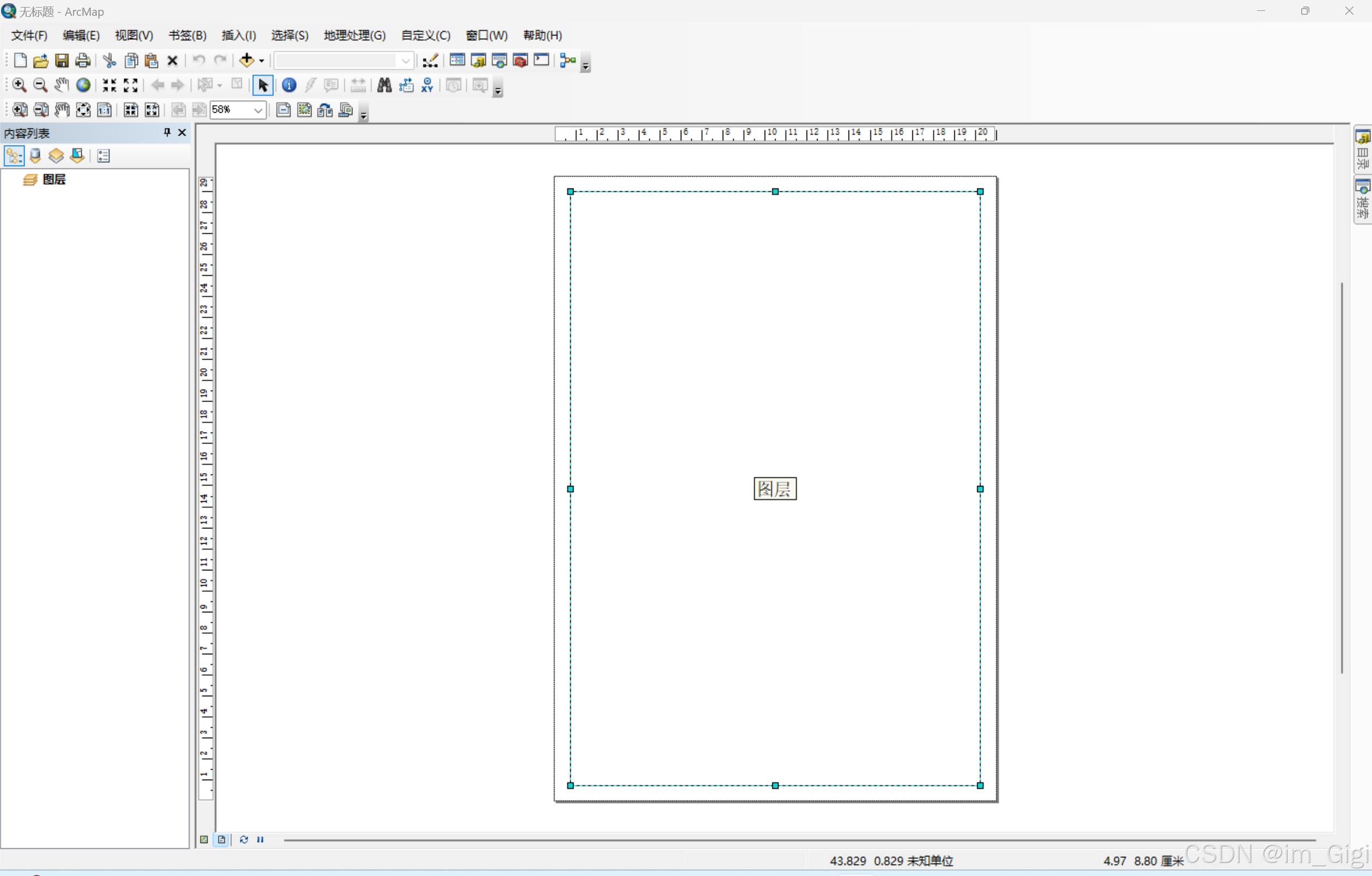

以下为操作后显示页面：

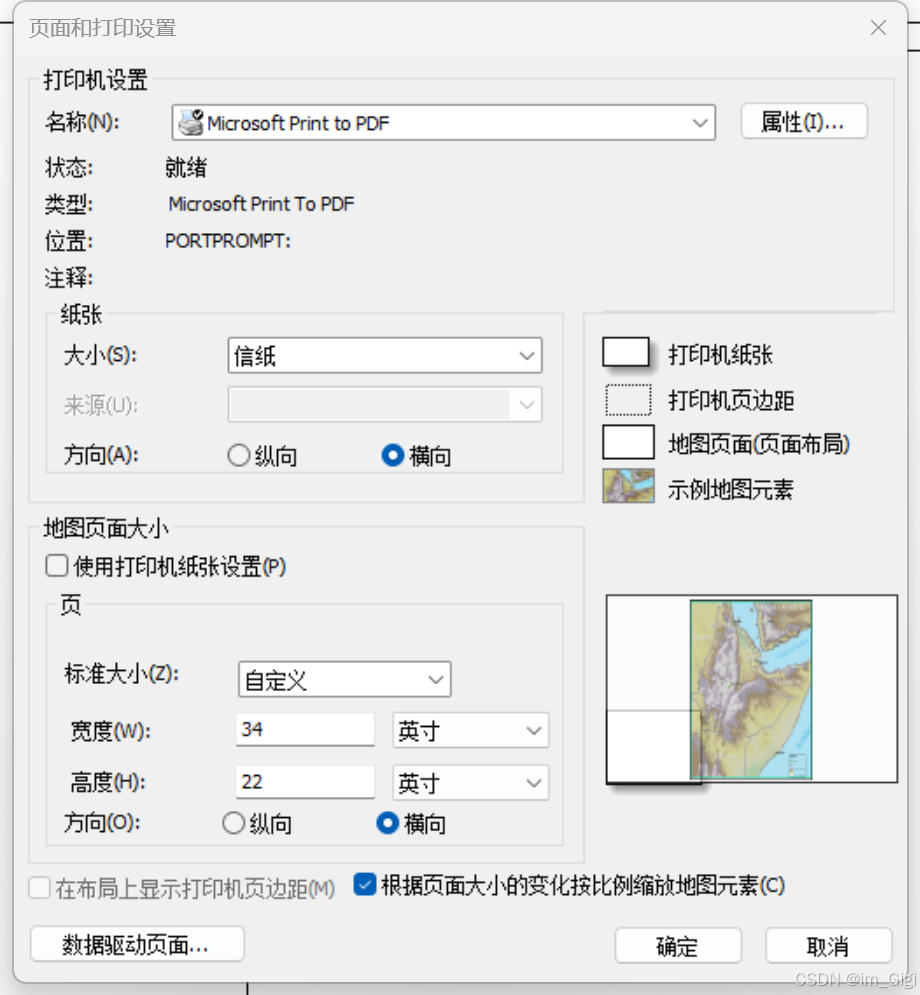

1.2 改变页面尺寸

（1）在页面上，在数据框外按右键，在弹出的菜单中单击页面和打印设置。

（2）取消“使用打印机纸张设置”的选中状态。

（3）在纸张面板上单击 “大小”，选择“信纸”。

（4）在地图页面大小面板上单击“标准大小”的下拉表箭头，选择“自定义”。

（5）在“宽度 ”处输入“34”,在“高度”处输入“22”，确认一下单位设置为英寸。

（6）在纸张和地图页面大小面板上都选中横向，然后勾选“根据页面大小的变化按比例缩放地图元素”，点击确认。

1.3 改变数据框的尺寸

在数据框内右键，选择“分布”，选择“调整到页边距大小”。

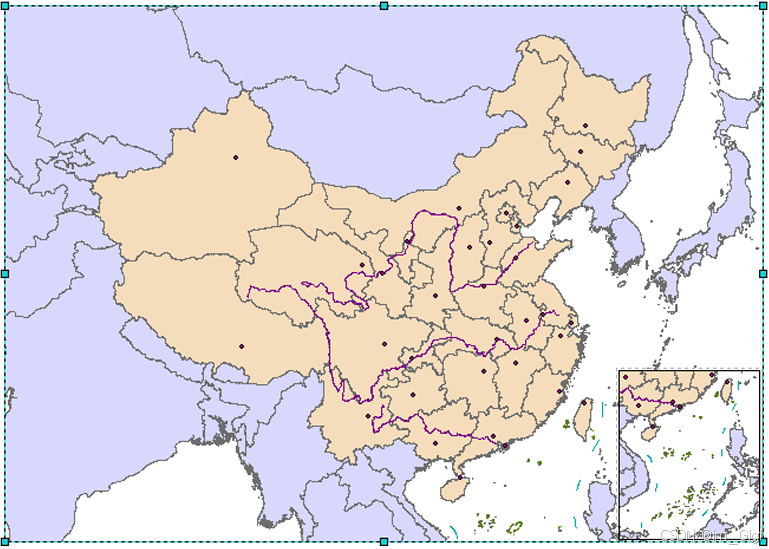

1.4 设置附图位置

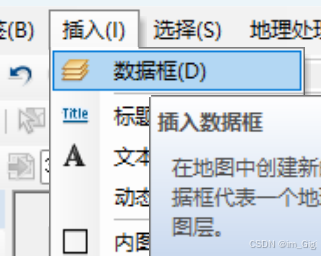

（1）插入一个新的数据框，右键更改数据框名称为南海诸岛，用于放置南海诸岛附图。

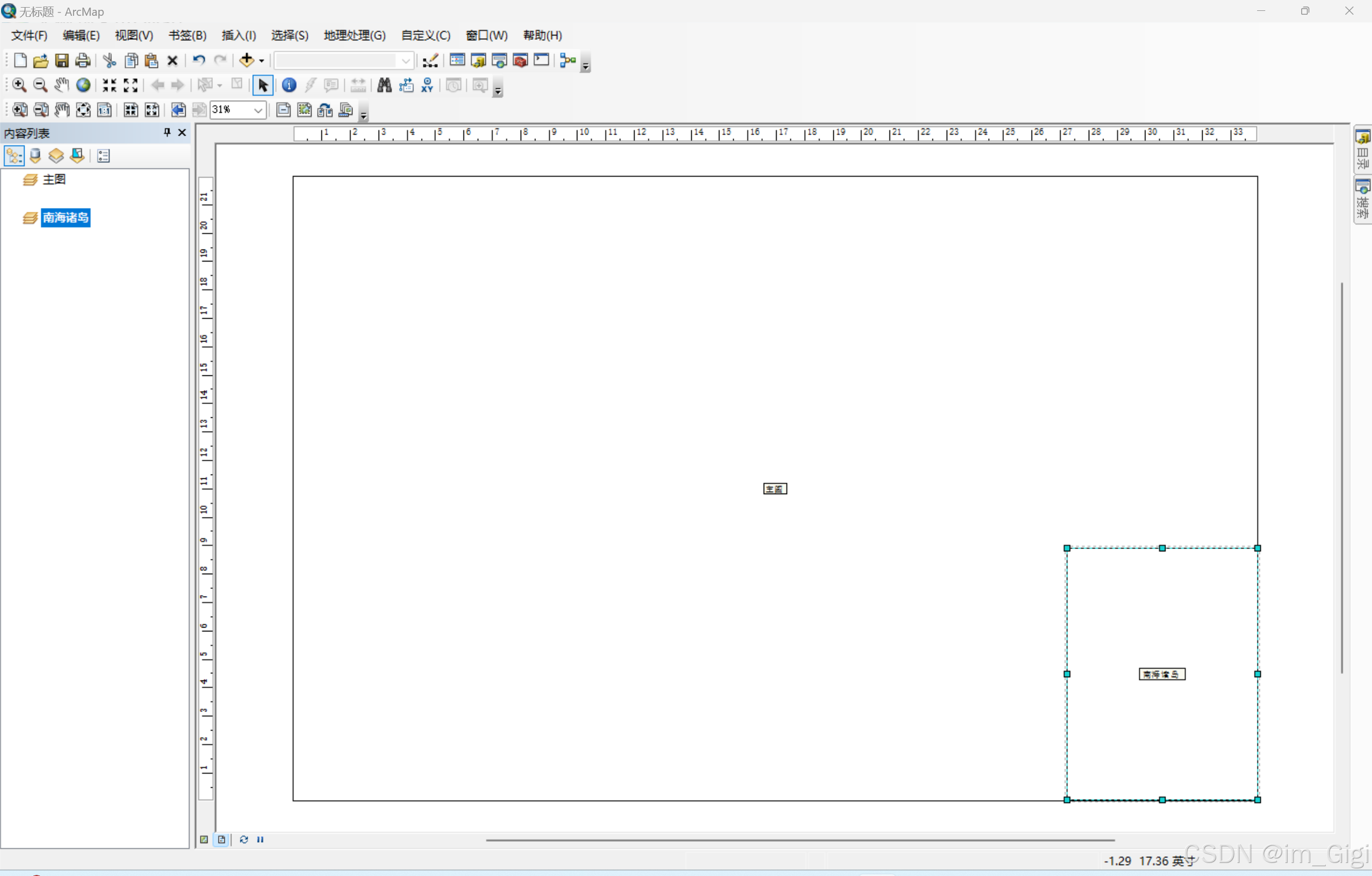

（2）调整新数据框的位置和大小。

2 添加并编辑地图元素

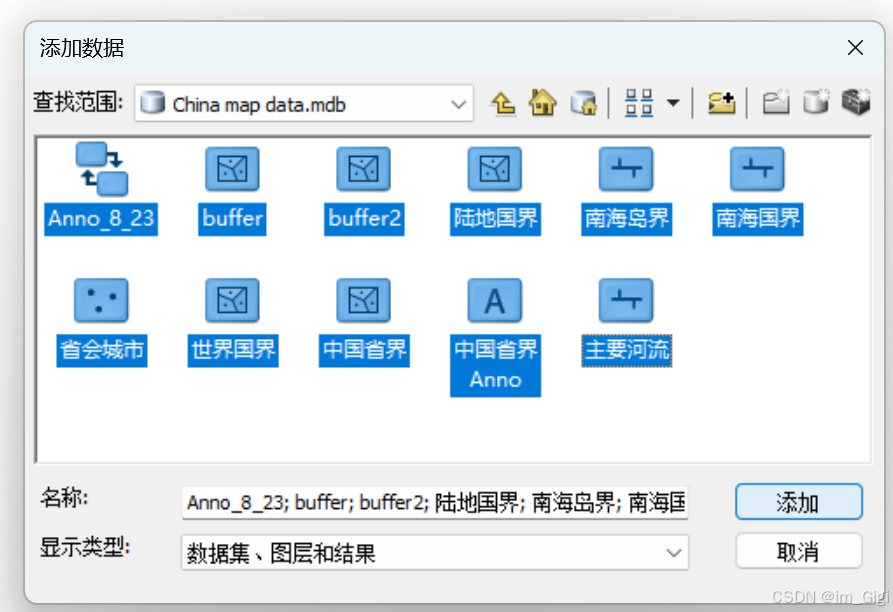

2.1 添加数据

给主图和南海诸岛图分别添加数据。

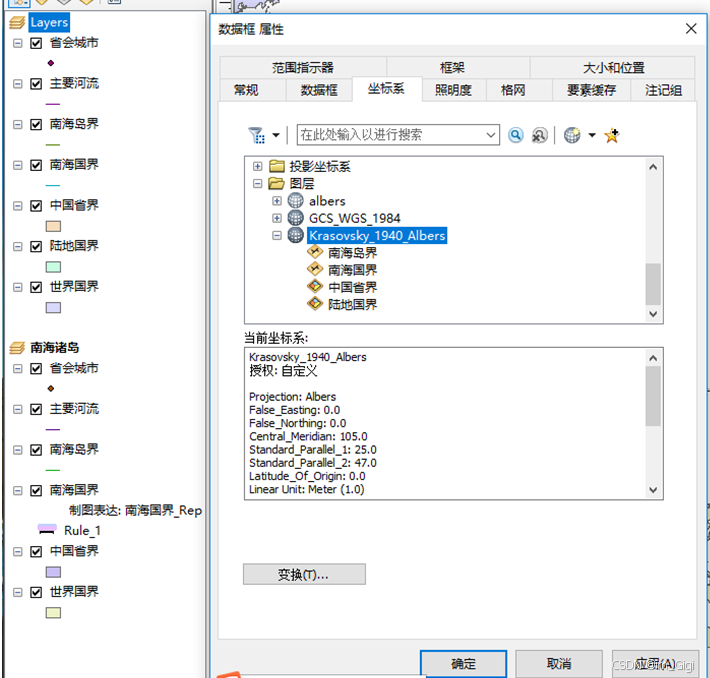

2.2 检查图层投影

调整图层投影并调整图幅视角。

2.3 设计地图符号

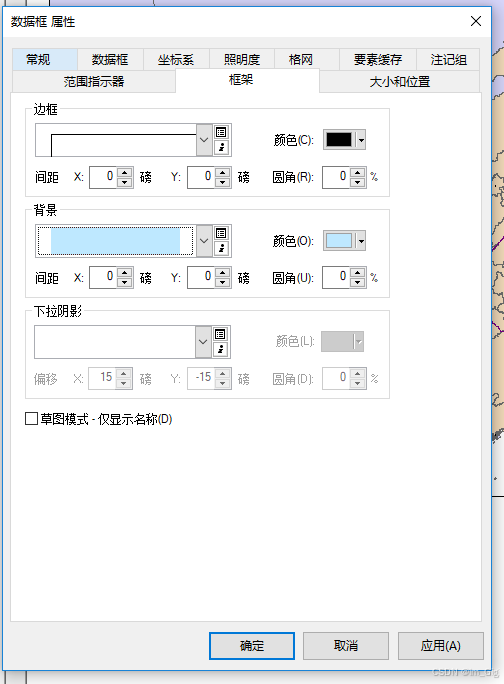

2.3.1 设计面状符号颜色

海面颜色以图框背景颜色来表示，顺便设置图框样式

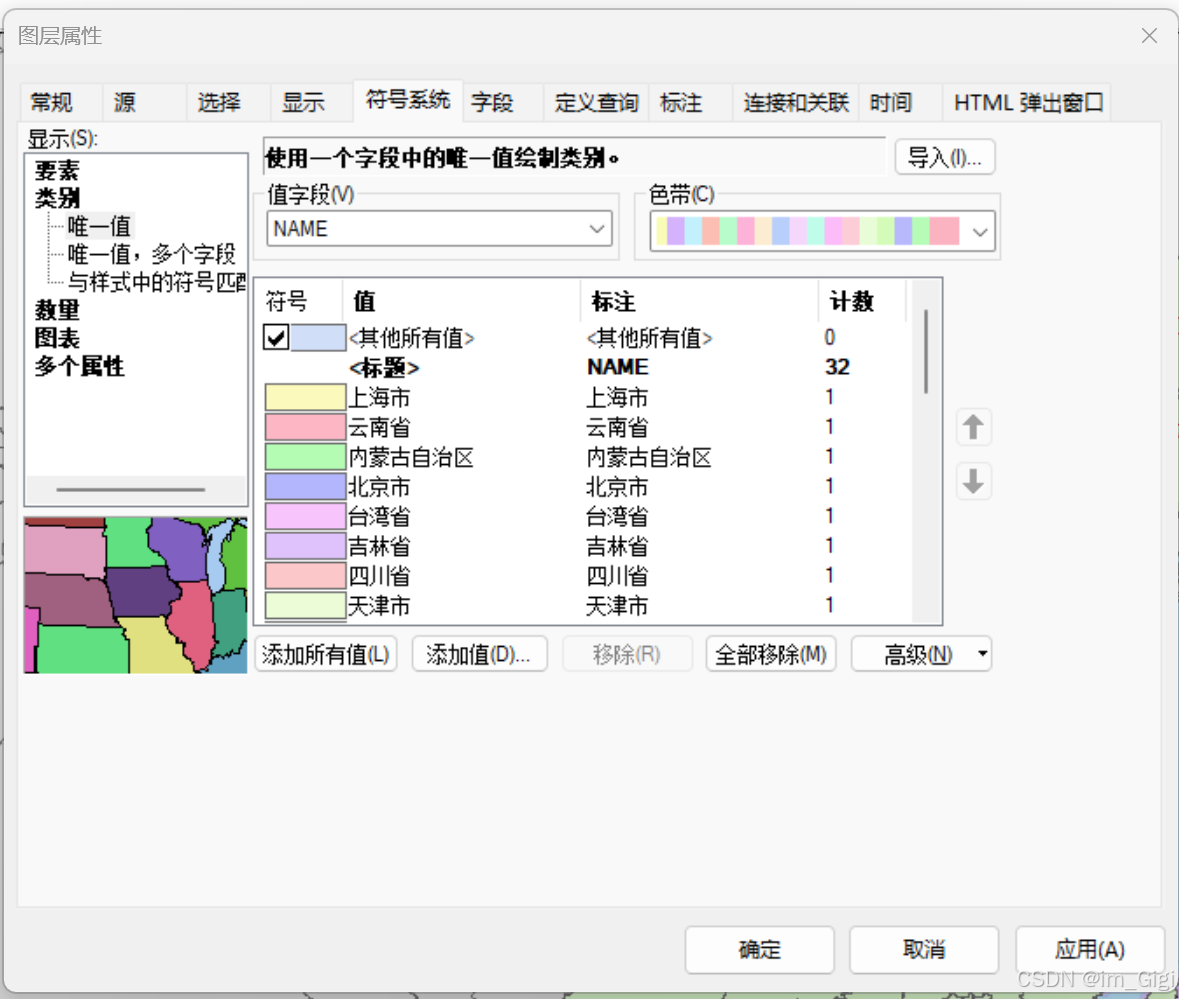

2.3.2 设计省域面状符号颜色

先点击添加所有值，将NAME字段值添加进来，再选择色带为每个字段添加符号。

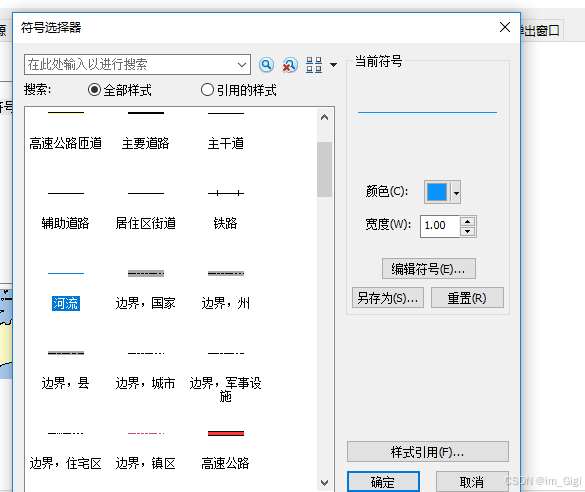

2.3.3 线状地图符号绘制

主要河流：

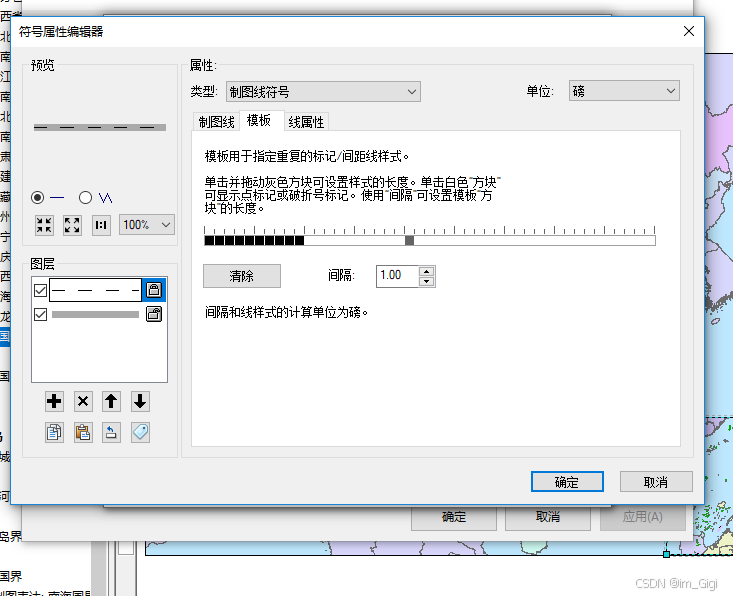

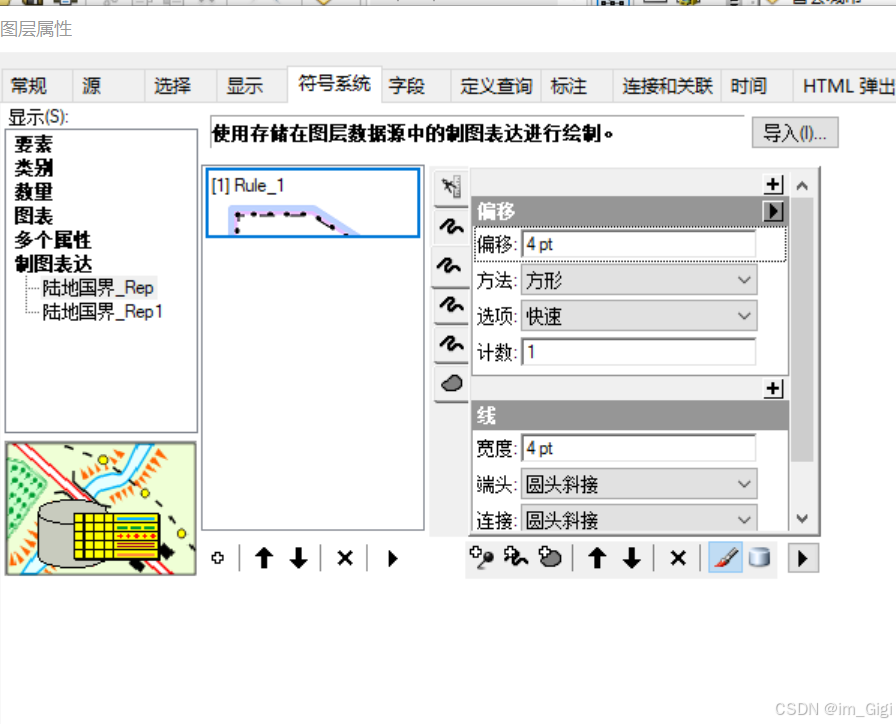

中国国界：

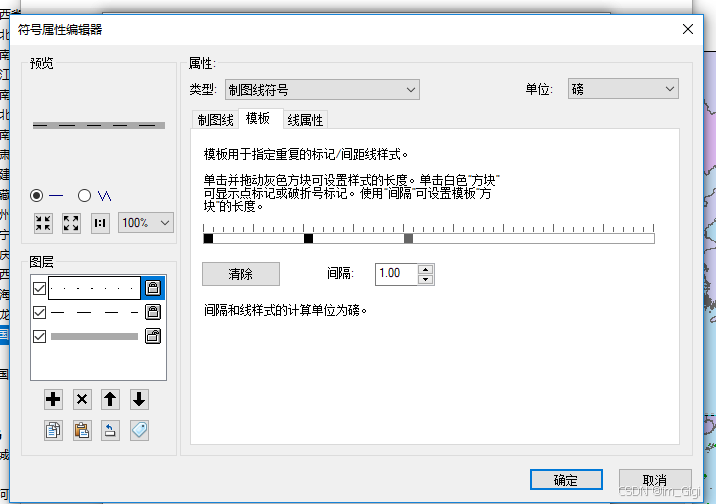

绘制主线和缓冲线

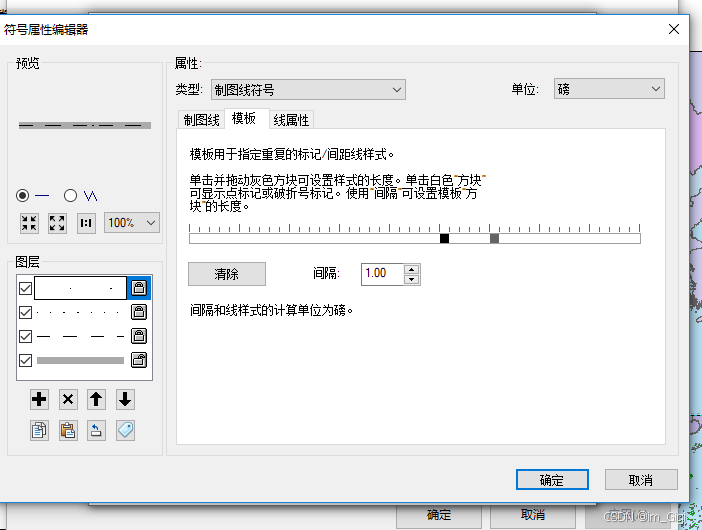

利用相同方法添加陆地国界、中国省界等的线状符号。

2.3.4 点状符号绘制

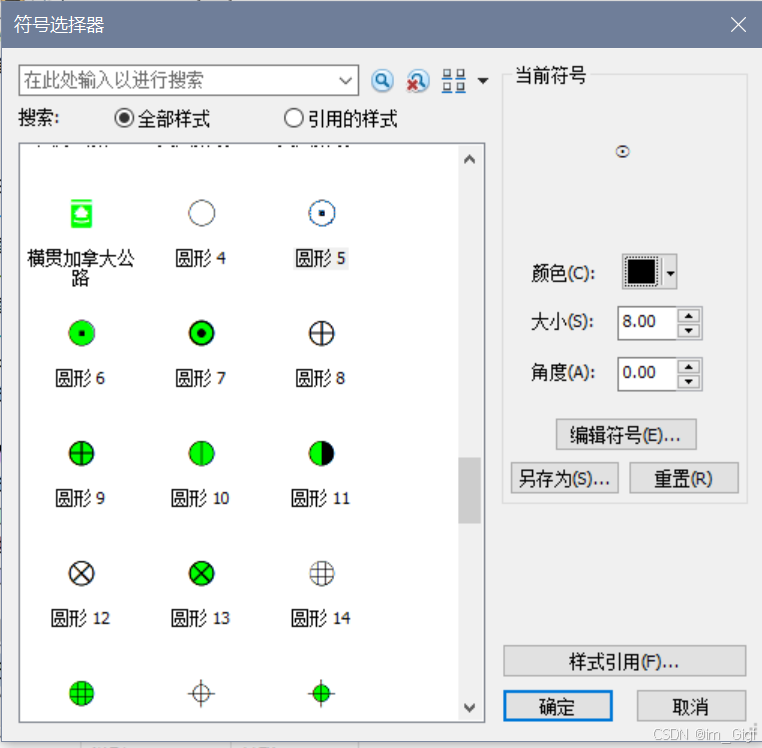

省会城市和首都：

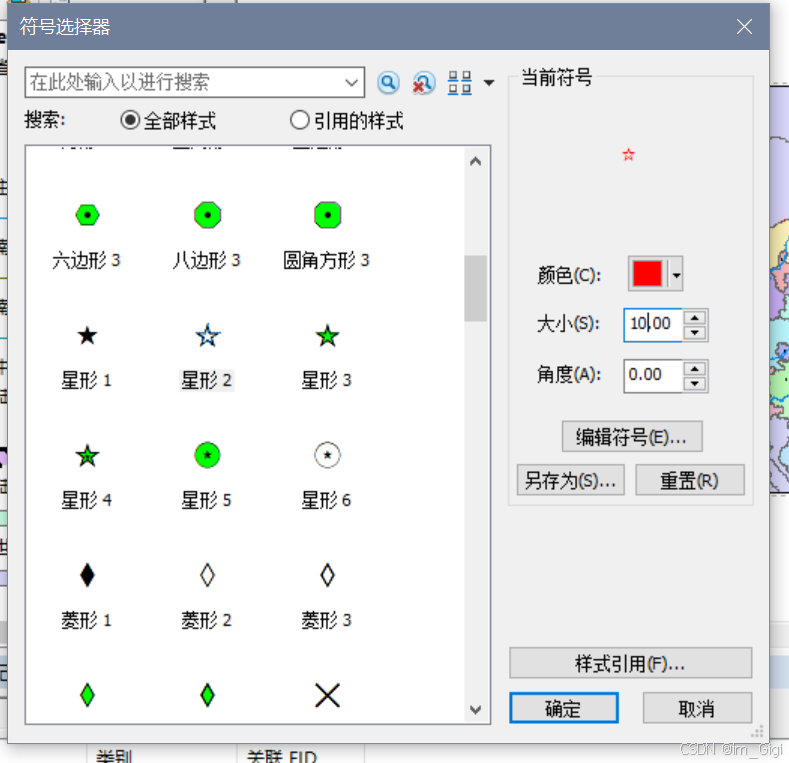

由于首都也在省会城市数据中，设置符号时要先将字段“北京”添加，单独设置其符号，其他省会城市符号利用“其他所有值”进行设置。

2.4添加地图注记

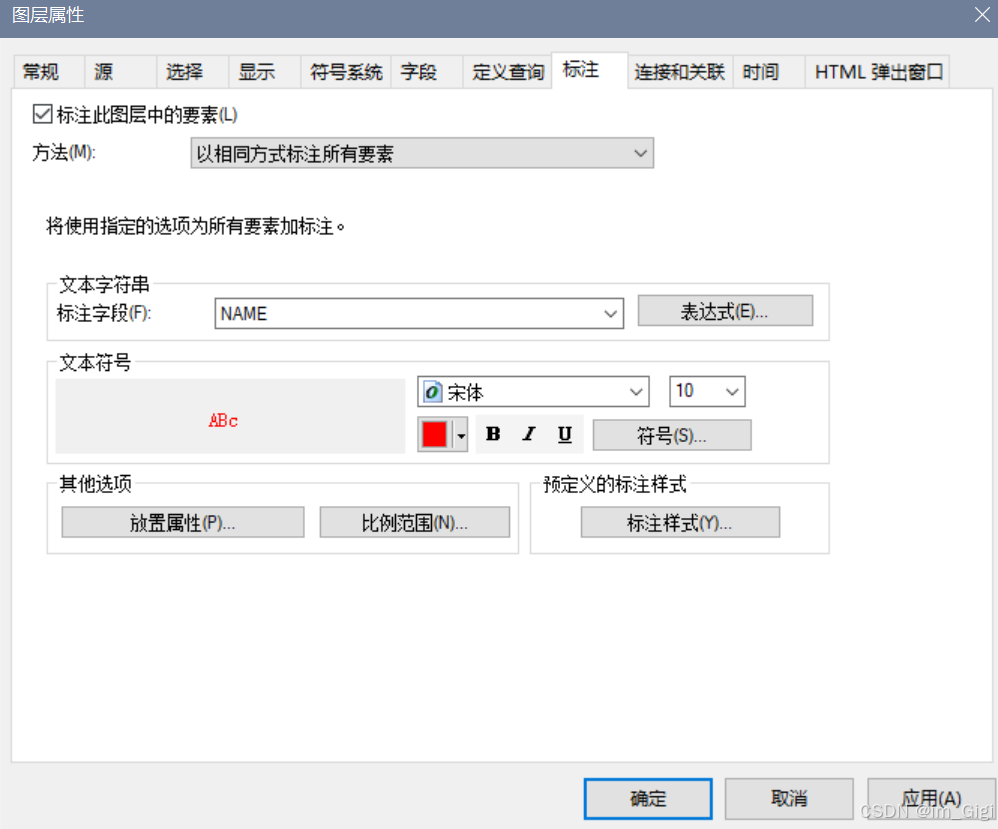

右键单击中国省界属性，选择标注选项卡，更改标注样式并将其添加到当前图层

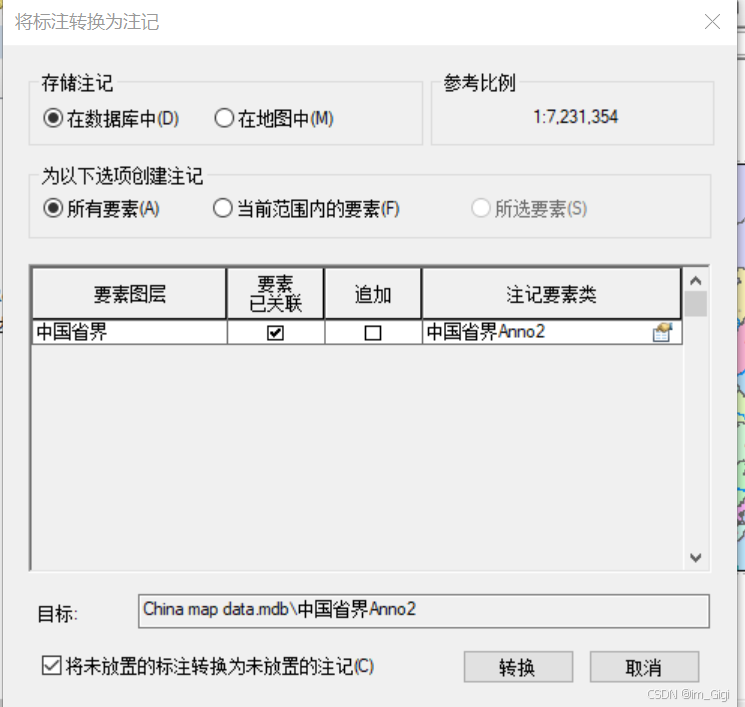

将标注转化为注记

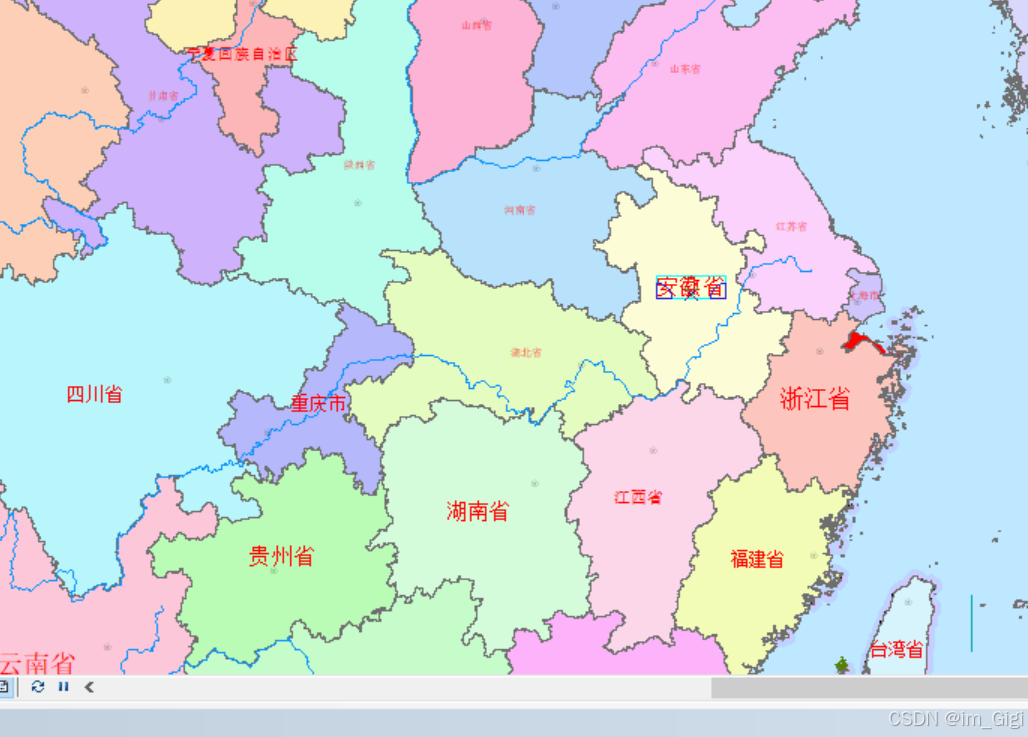

利用编辑中的编辑注记功能调整注记的位置、大小、字体。

用同样的方法为主要河流、陆地国界添加注记。

2.5为副图添加地图符号

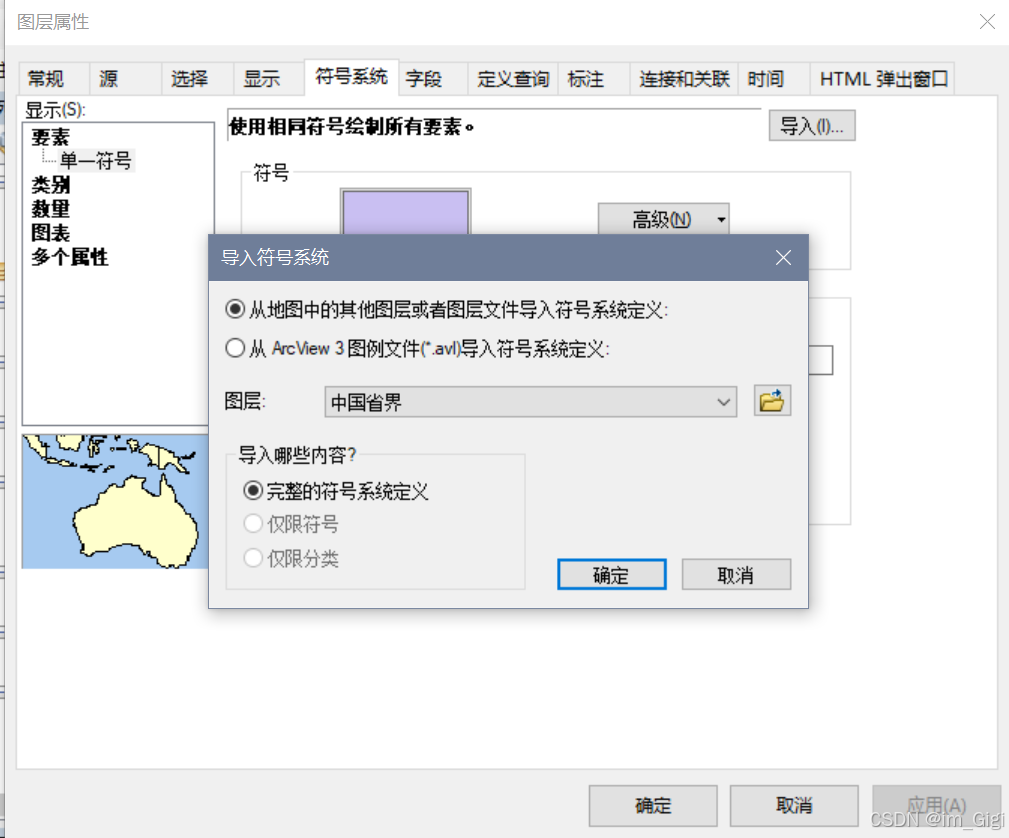

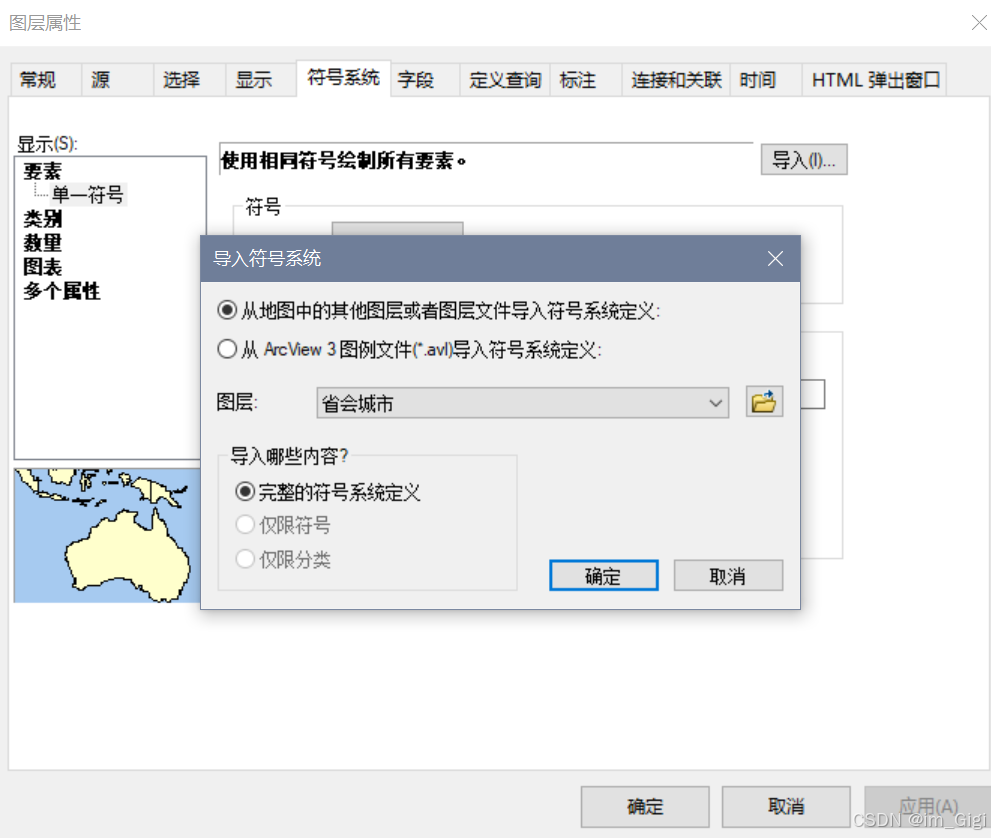

右键单击图层，选择属性，进入符号系统选择导入，即可将主图的地图符号导入到副图。

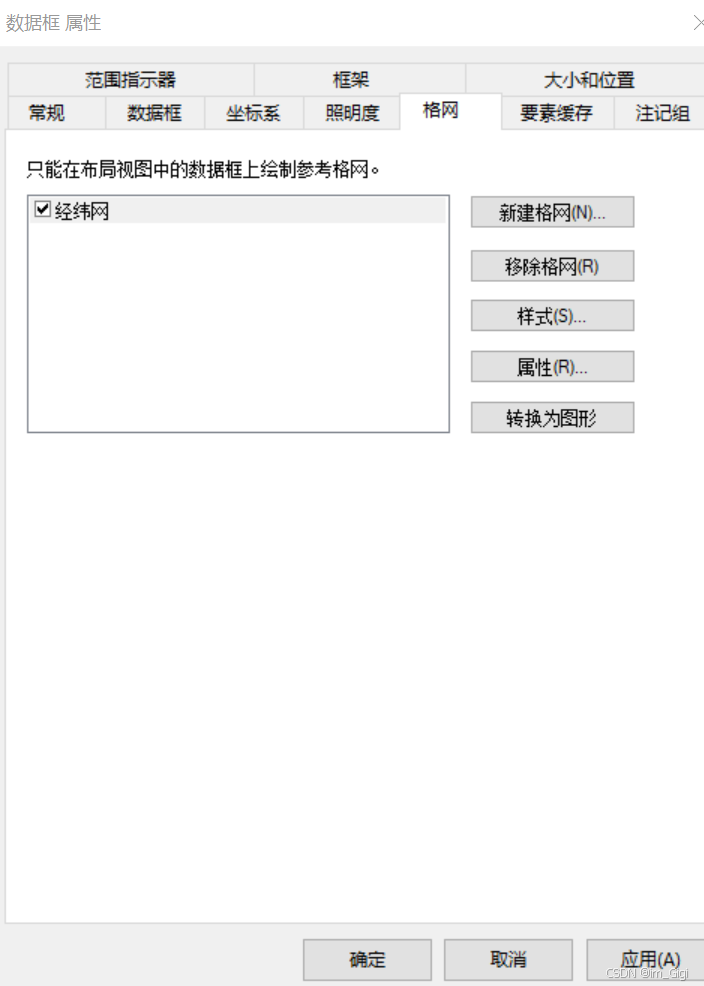

2.6添加格网

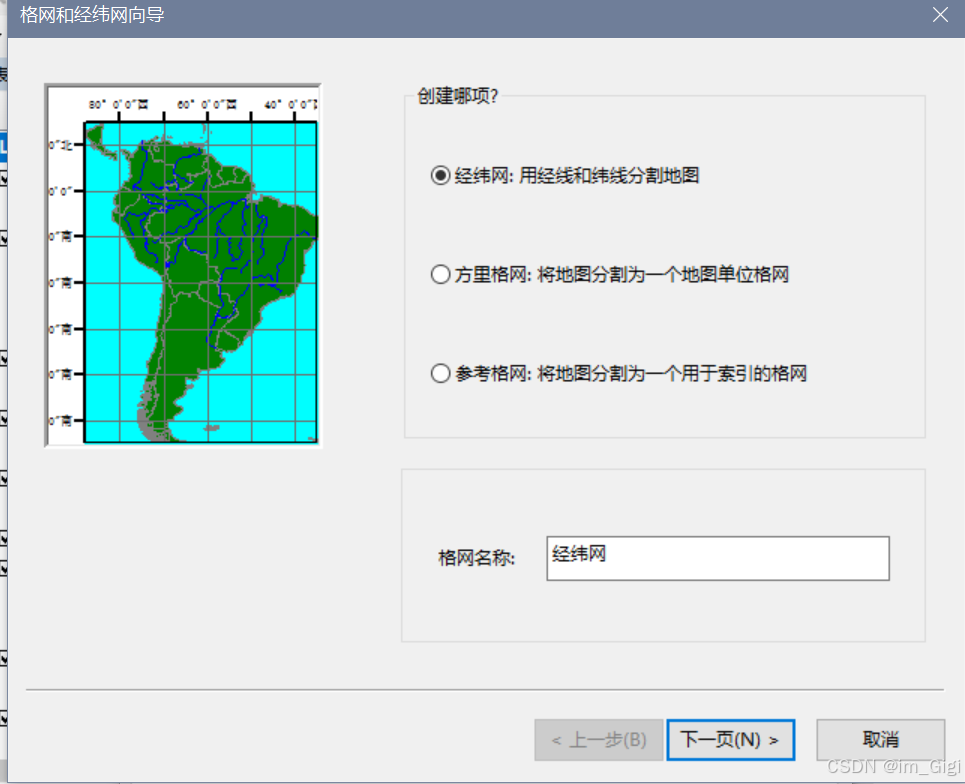

右键点击主图图层，选择属性，选择格网选项卡，点击新建，调整格网属性；副图格网以同样方式建立

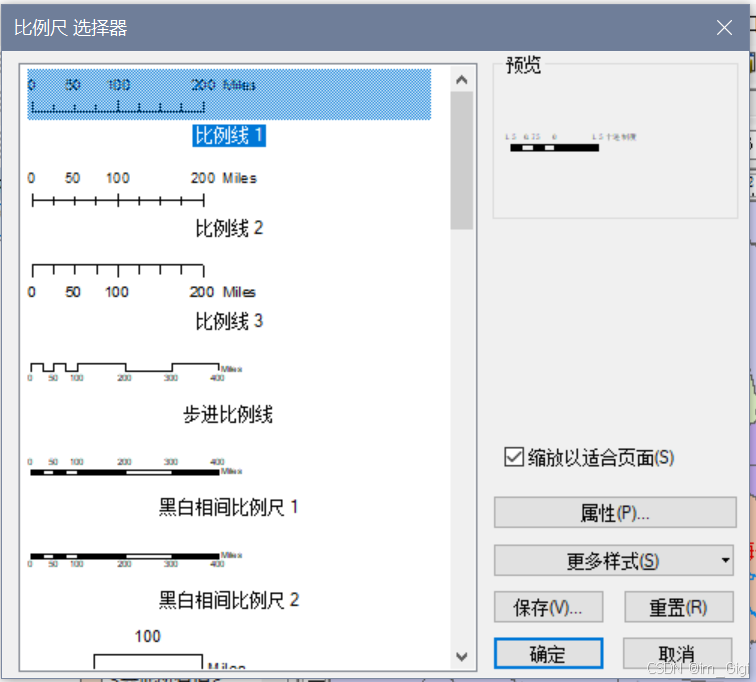

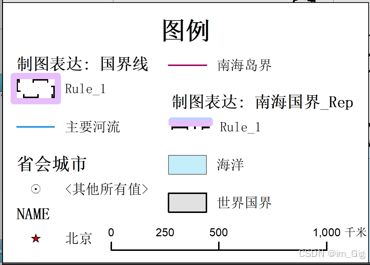

2.7添加比例尺和图例

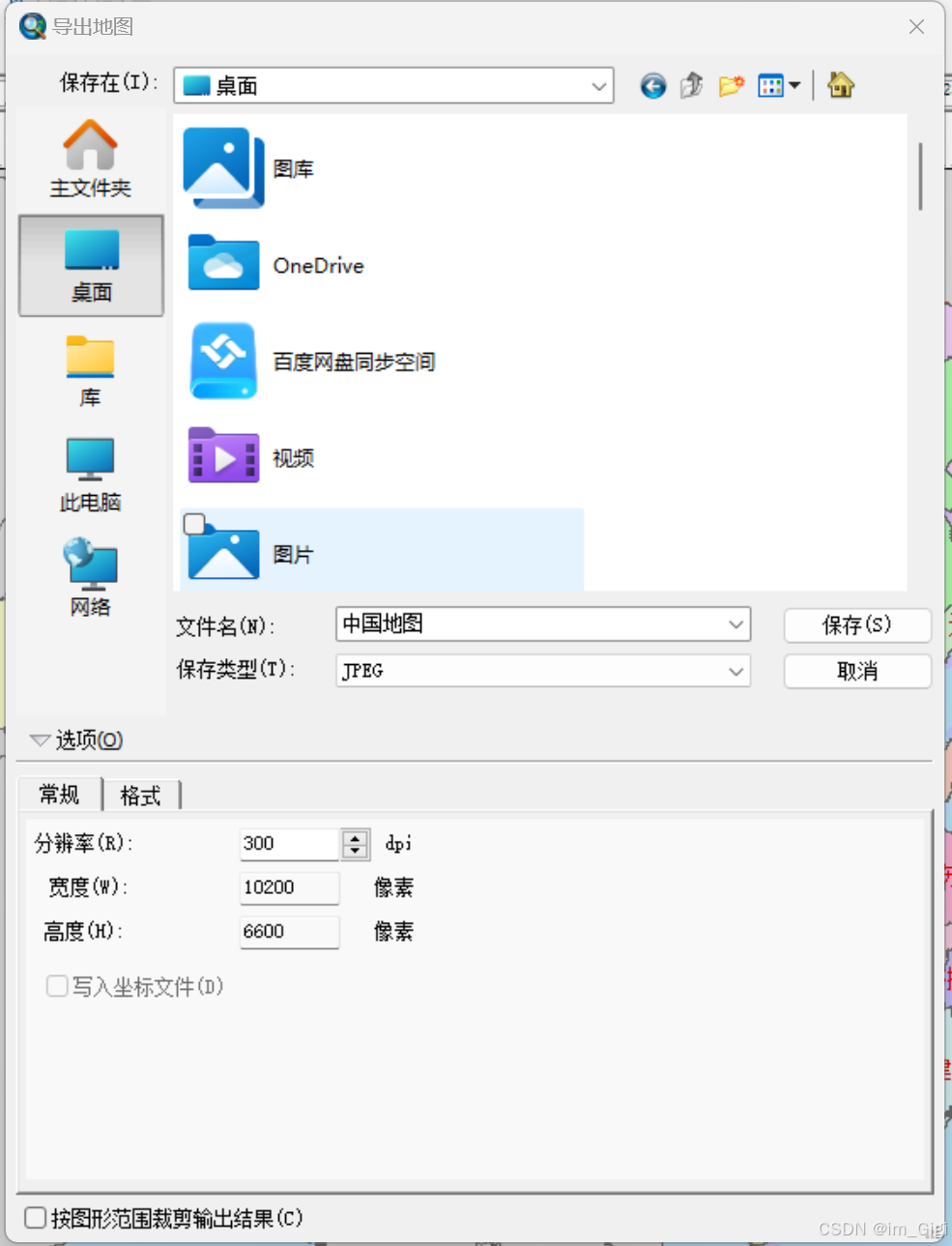

3 输出地图

五、实验结果
