Doxygen + graphviz + Windows Help Workshop生成函数调用图和chm文件

工具使用 同时被 2 个专栏收录
1 篇文章 0 订阅
7 篇文章 0 订阅

1. 说明

Doxygen是一种开源跨平台的,以类似JavaDoc风格描述的文档系统,完全支持C、C++、Java、Objective-C和IDL语言,部分支持PHP、C#。注释的语法与Qt-Doc、KDoc和JavaDoc兼容。Doxgen可以从一套归档源文件开始,生成HTML格式的在线类浏览器,或离线的LATEX、RTF参考手册。

Graph Visualization Software(Graphviz) 是一个由AT&T实验室启动的开源工具包,用于绘制DOT语言脚本描述的图形,它也提供了供其他软件使用的函数库.

Windows Help Workshop:使用这个工具可以生成 CHM 格式的文档

2. 下载安装地址

Doxygen下载链接:www.doxygen.org
Graphviz 下载链接:http://www.graphviz.org
HTMLhelp下载链接:http://www.microsoft.com/downloads/details.aspx?FamilyID=00535334-c8a6-452f-9aa0-d597d16580cc&displaylang=en

3.生成效果

1 下图是用Doxygen+Graphviz从netcat的源代码生成的函数调用关系图。这种图有助于阅读C/C++源代码。
这里写图片描述
2 下面是自己亲测结果

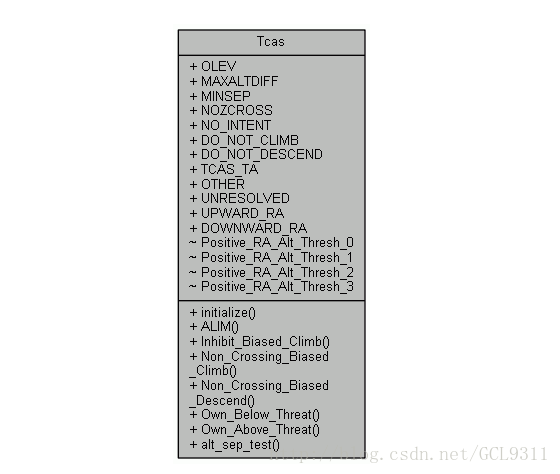

类图:这里写图片描述
Public Member Functions:
这里写图片描述
一个小例子的(为了显示分析的结果)
这里写图片描述
调用图:
这里写图片描述

4. 简单使用生成函数调用图

首先安装doxygen,然后解压下载好的graphviz+HTMLhelp+Windows Help Workshop。
1.下安装Doxygen+Graphviz+Windows Help Workshop。
2. 记住Graphviz和Windows Help Workshop的安装目录,以后要用到。
3. 运行doxywizard。
接着打开doxygen:
第一步:
这里写图片描述
这里写图片描述
第二步:
这里写图片描述

第三步:
这里写图片描述
第四步:
这里写图片描述
这里写图片描述
第五步:
这里写图片描述
第六步:
Build页面,这个页面是生成帮助信息中比较关键的配置页面:

  • EXTRACT_ALL 表示:输出所有的函数,但是private和static函数不属于其管制。
  • EXTRACT_PRIVATE 表示:输出private函数。
  • EXTRACT_STATIC 表示:输出static函数。同时还有几个EXTRACT,相应查看文档即可。
  • SHOW_INCLUDE_FILES 表示:是否显示包含文件,如果开启,帮助中会专门生成一个页面,里面包含所有包含文件的列表。
  • INLINE_INFO :如果开启,那么在帮助文档中,inline函数前面会有一个inline修饰词来标明。
  • SORT_MEMBER_DOCS :如果开启,那么在帮助文档列表显示的时候,函数名称会排序,否则按照解释的顺序显示。

这里写图片描述
第七步:
说明:INPUT_ENCODING (输入的源文件的编码),要与源文件的编码格式相同。如果源文件不是UTF-8编码最好转一下。
这里写图片描述
第八步:在[Expert]的HTML页面中,将HHC_LOCATION指向微软的hhc工具。通常是默认解压缩的文件夹C:/Program Files/HTML Help Workshop/hhc.exe(如果是自己选择的解压缩目录,则选择自己的目录)。
HHC_LOCATION中输入hhc.exe文件的路径。
hhc.exe可以通过安装HTML Help Workshop获得。

CHM_FILE:最终生成的.chm的文件名,如“ProjectHelp.chm”。默认为“index.chm”。可以使用路径,也可以使用相对路径,相对于上面设置的输出目录的html目录(建设使用上一级目录,如“..\MyDoc.chm”)
**HHC_LOCATION:**chm 编译器(hhc.exe)的全路径。请指到 HTML Help Workshop 的安装目录的 hhc.exe 程序
**CHM_INDEX_ENCODING:**chm索引文件编码,下面会讲到,这里填“GBK”
这里写图片描述
如过要像MSDN那样在左边的树中显示函数列表,则在[Expert]的HTML页面,然后选中TOC_EXPAND即可。
这里写图片描述
第九步:
这里写图片描述
这里写图片描述
这里写图片描述
最后一步:
这里写图片描述
最后点击Show HTML output 可以查看文档的有关信息的~
也可以在你当时在第一步时选择的Destination directory:D:\DoxygenWorkspace\dest(看看自己选择的文件夹)那个文件夹里面找到~
如果在CHM_FILE没有选择或者自己填的名称,默认存在Destination directory路径下的html文件夹中可以找到index.chm或者自己命名.chm~
这里写图片描述

整理学习参考于:链接1 链接2 链接3
