iOS（CoreGraphics）画带箭头的框

自己画带箭头的框，需要导入CoreGraphics.framwork库

新建一个集成UIView 的类，对UIView中的drawRect:(CGRect)rect方法重写如下。

绘图操作

//绘制带箭头的矩形

-(void)drawArrowRectangle:(CGRect) frame

{

    // 获取当前图形，视图推入堆栈的图形，相当于你所要绘制图形的图纸

    CGContextRef ctx =UIGraphicsGetCurrentContext();

    // 创建一个新的空图形路径。

    CGContextBeginPath(ctx);

    //启始位置坐标x，y

    CGFloat origin_x = frame.origin.x;

    CGFloat origin_y = frame.origin.y;

    //第一条线的位置坐标

    CGFloat line_1_x = frame.size.width;

    CGFloat line_1_y = origin_y;

    //第二条线的位置坐标

    CGFloat line_2_x = line_1_x;

    CGFloat line_2_y = frame.size.height;

    //第三条线的位置坐标

    CGFloat line_3_x = origin_x + 20;

    CGFloat line_3_y = line_2_y;

    //尖角的顶点位置坐标

    CGFloat line_4_x = line_3_x - 5;

    CGFloat line_4_y = line_2_y + 10;

    //第五条线位置坐标

    CGFloat line_5_x = line_4_x - 5;

    CGFloat line_5_y = line_3_y;

    //第六条线位置坐标

    CGFloat line_6_x = origin_x;

    CGFloat line_6_y = line_2_y;



    CGContextMoveToPoint(ctx, origin_x, origin_y);



    CGContextAddLineToPoint(ctx, line_1_x, line_1_y);

    CGContextAddLineToPoint(ctx, line_2_x, line_2_y);

    CGContextAddLineToPoint(ctx, line_3_x, line_3_y);

    CGContextAddLineToPoint(ctx, line_4_x, line_4_y);

    CGContextAddLineToPoint(ctx, line_5_x, line_5_y);

    CGContextAddLineToPoint(ctx, line_6_x, line_6_y);



    CGContextClosePath(ctx);



    UIColor *costomColor = [UIColorcolorWithWhite:0alpha:0.8];

    CGContextSetFillColorWithColor(ctx, costomColor.CGColor);



    CGContextFillPath(ctx);

}

//重写绘图，调用刚才绘图的方法

-(void)drawRect:(CGRect)rect

{

    CGRect frame = rect;

    frame.size.height = frame.size.height -20;

    rect = frame;

    //绘制带箭头的框框

    [selfdrawArrowRectangle:rect];

}

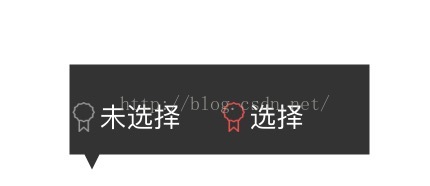

效果如下图：（带箭头的框中的信息是后添加的，这里只是介绍了利用CoreGraphics画图）
