智慧桥梁监测平台解决方案

1. 方案概述

为保障桥梁日常运营安全，武汉宜联科技有限公司创造性的提出智慧桥梁监测平台解决方案，利用物联网传感器检测技术，通过建立智能化、信息化、自动化的桥梁在线监测系统，能够全面掌握桥梁施工、运营的安全状况，为桥梁建设、日常养护、管理和突发事件应急处置发挥巨大作用。充分运用先进监测设备和大数据、物联网等现代化科技手段，从而及时发现风险、管控风险、化解风险。从“被动应对”向“主动监管”转变，提升城市基础设施规范化、智慧化管理水平。

本解决方案的主要措施就是在桥梁现场部署宜联IOT中继宝盒设备，用来接入监测桥梁上个监测部位部署的各种传感器、监测设备、摄像头设备，实时采集传输各监测部位传感器检测的温度、湿度、荷载、风荷载、温度荷、位移等各种桥梁结构健康指标数据，并把监测采集到的数据传输到桥梁实时监测系统分析处理，同时实现对桥梁的突发结构异常进行及时报警、预警，对桥梁运行事故提前预警，确保桥梁的健康运行，预防和减少各种安全事故的发生。

1. 智慧桥梁建设内容

智慧桥梁实时监测系统应用实时监测技术及多传感器（振动传感器、温湿度传感器、压力传感器、位移传感器、风向、风速传感器、应力测量传感器等）技术对桥梁变形进行监测并作精密解算，对水平位移和垂直位移量进行监测。对桥梁结构健康状态进行实时监测，对突发结构异常进行及时报警、预警，同时可对结构长期形变情况进行跟踪监测，对桥梁检修巡检提供有力支撑。通过实时监测桥梁挠度情况，观测在交通荷载、风荷载、温度荷载等荷载作用下大桥挠度变化，为大桥工作状态动态显示及结构健康评估提供资料。通过实时掌握桥梁主跨挠度变化数据、应变数据和裂缝数据。在此基础上，利用数据分析和比对可分析在外部荷载作用下桥梁结构长期变化趋势，为评估桥梁结构安全水平提供数据支撑。

通过视频监控对桥面运行车辆、行人等桥面状况进行监控，确保桥梁的健康运行，预防和减少各种安全事故的发生。

通过雷达、光敏传感器结合电子围栏技术提前预警预报碰撞的发生、翻越护栏、越界等事故事件的发生。

对桥面下的水位、水流等数据进行检测，预防预报对桥梁健康运行的影响。

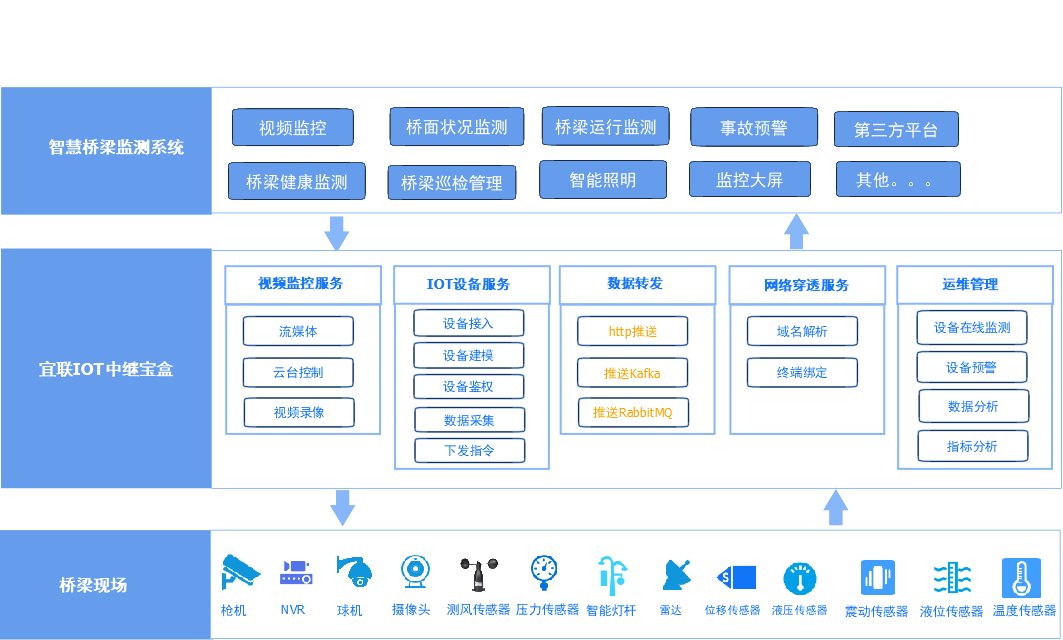

1. 方案架构

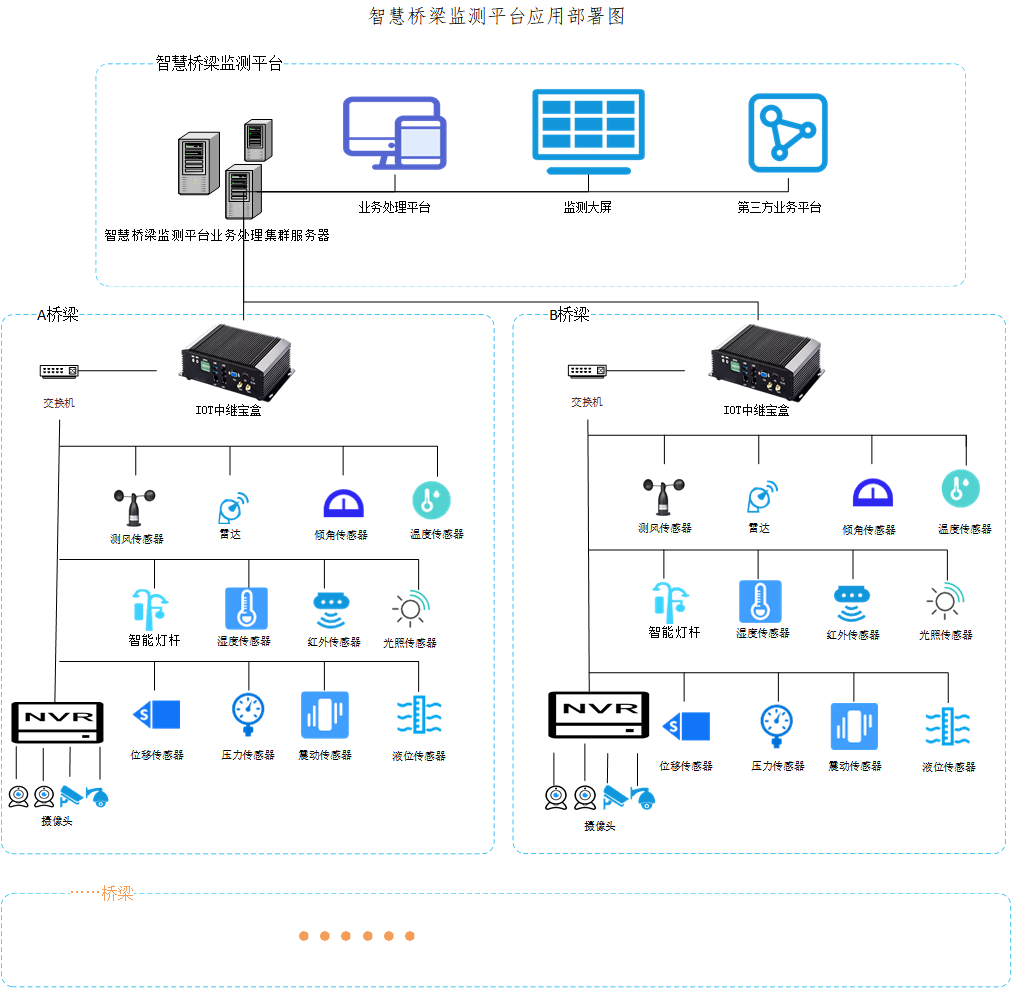

1. 应用部署
