COMSOL案例分享：模拟锂离子电池放电过程

1. 介绍

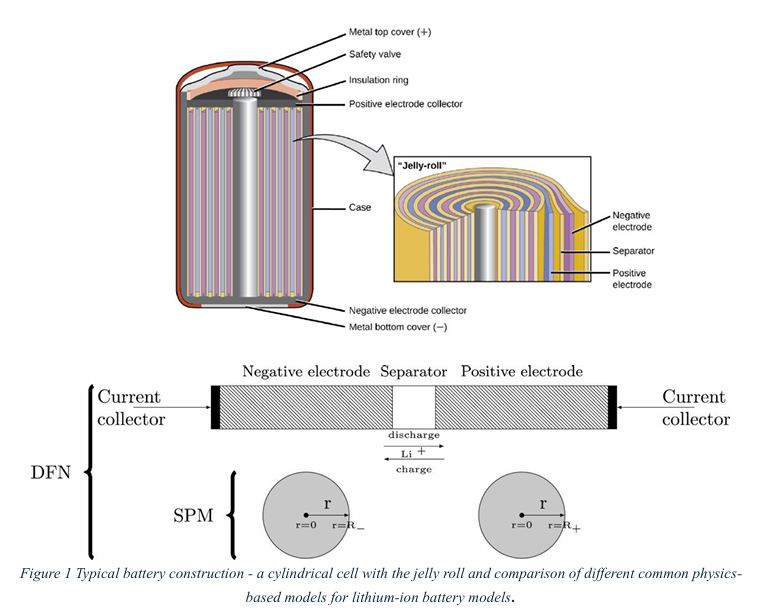

在本项目中，我们的目标是使用一种简单的物理模型来模拟锂离子电池的行为。典型的电池模型（图 1 中所示的 Doyle-Fuller-Newman (DFN) 模型）通常只针对电池内部的果冻卷结构选取一个单层的一维切片进行建模。该切片包括负极、隔膜和正极三部分。电极是一个由多孔活性材料和液态电解质组成的两相系统，其中，孔隙被电解质填充。活性材料作为一种嵌入型化合物，其行为可以通过扩散定律精确描述。

在电池放电过程中，锂离子从负极穿过电解质迁移到正极；在充电过程中，迁移方向相反。在简化的单颗粒模型（Single Particle Model, SPM）中，由于假设活性材料中的锂离子传输是速率控制的主要因素，因此忽略了电解质中的传输机制。这一简化假设在中低电流密度条件下具有较高的准确性，同时使得我们可以完全省略隔膜的建模部分，从而简化计算复杂度。

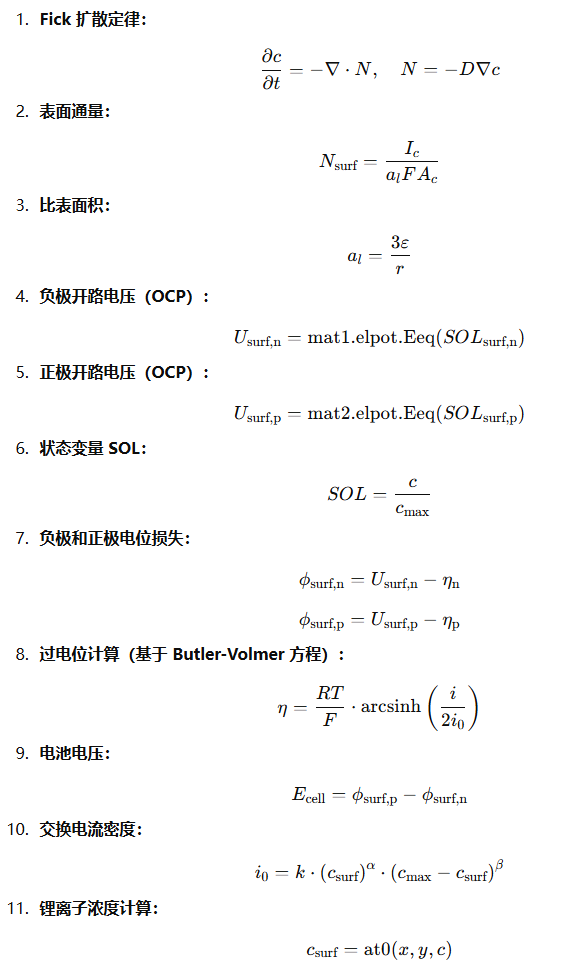

案例用到的公式

2. 模拟步骤

2.1 初始化设置

• 打开COMSOL

  选择“Model Wizard”，创建一个新的模型。

• 选择物理模块</
