3D Tiles 中的 Composite Tile（`cmpt`）格式介绍

3D Tiles 是一个用于表示大规模 3D 地理空间数据的开放格式，它能够高效地处理和呈现地理空间场景中的各种复杂对象，如城市建模、地形和其它 3D 数据。为了进一步优化数据流式传输并支持异构数据集的结合，3D Tiles 引入了 复合瓦片（Composite Tile，简称 cmpt） 格式。该格式使得不同类型的瓦片可以组合成一个复合瓦片，从而减少请求次数并优化数据加载策略。

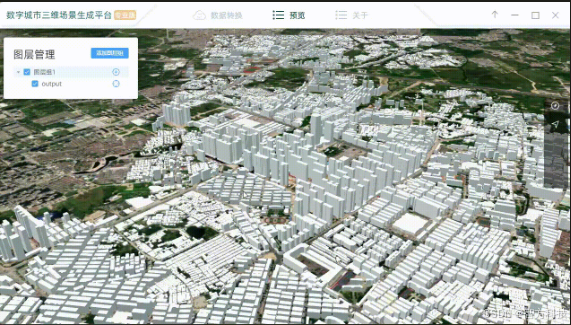

TilesBuilder： TilesBuilder提供一个高效、兼容、优化的数据转换工具，一站式完成数据转换、数据发布、数据预览操作。

1. 复合瓦片的概述

复合瓦片是 3D Tiles 中的一种新型瓦片格式，它支持将不同格式的瓦片组合成一个单一的瓦片。例如，在一个城市建模场景中，建筑物数据可能存储为 Batched 3D Model 瓦片，而树木数据则可能存储为 Instanced 3D Model 瓦片。使用复合瓦片格式后，建筑物和树木等不同类型的瓦片可以合并为一个单独的瓦片，方便进行整体传输和管理。

复合瓦片允许 内瓦片（intra-tile） 和 外瓦片（inter-tile） 两种灵活的组合方式：

内瓦片：不同瓦片格式组合在同一个复合瓦片中。
外瓦片：不同瓦片格式存储在同一个瓦片集（tileset）中。

这种方式使得开发者可以根据实际需求，在数据加载、可见性控制、请求优化等方面做出取舍。

2. 复合瓦片格式的布局

复合瓦片采用 二进制格式 存储，所有字段使用 小端字节序。其基本布局如下所示：

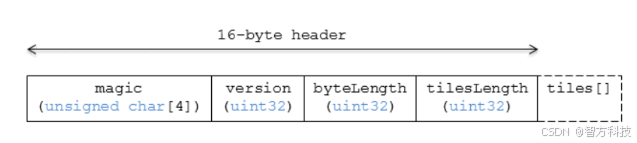

| Header (16 bytes) | Inner Tiles (binary) |

请添加图片描述

2.1 头部（Header）

复合瓦片的头部由 16 字节 组成，包含以下字段：

字段名	数据类型	描述
`magic`	4 字节 ANSI 字符串	固定值 `"cmpt"`，用于标识复合瓦片格式。
`version`	uint32	版本号，目前版本为 1。
`byteLength`	uint32	复合瓦片的总字节长度（包括头部和内瓦片）。
`tilesLength`	uint32	复合瓦片中内瓦片的数量。

2.2 内瓦片（Inner Tiles）

复合瓦片的内瓦片紧随头部存储，每个内瓦片的数据也遵循特定的结构。每个内瓦片的头部由以下字段组成：

字段名	数据类型	描述
`magic`	4 字节 ANSI 字符串	标识内瓦片的格式（每种瓦片格式的 `magic` 值不同）。
`version`	uint32	内瓦片的版本号。
`byteLength`	uint32	内瓦片的字节长度（包括头部）。

需要注意的是，复合瓦片中的每个内瓦片的头部结构都是固定的，可以帮助解析器准确地找到各个瓦片的边界。

3. 填充和字节对齐

复合瓦片格式要求所有瓦片（包括复合瓦片本身和内部瓦片）都必须按照 8 字节对齐。这意味着每个瓦片的大小必须是 8 的倍数，这对于处理大规模的 3D 数据集非常重要，有助于提高数据访问效率。

4. 文件扩展名和 MIME 类型

复合瓦片文件通常使用 .cmpt 扩展名，但该扩展名并不是强制要求，实际的实现可以通过解析文件的 magic 字段来确定格式。

文件扩展名：.cmpt（可选）
MIME 类型：application/octet-stream

5. 实现与应用

在实际应用中，复合瓦片格式允许将多个不同类型的瓦片文件组合成一个文件，这样可以减少传输的请求次数，并且支持更灵活的数据管理。以下是一些常见的实现示例：

Python packcmpt 工具：作为 gltf2glb 工具集的一部分，packcmpt 工具能够将多个 Batched 3D Model 或 Instanced 3D Model 瓦片组合成一个复合瓦片文件。
Cesium 实现：在 Cesium 中，Composite3DTileContent.js 是用于读取复合瓦片头部和解析内部瓦片的代码，它帮助开发者理解如何在浏览器中处理复合瓦片。
