智能化整体图例，布线、安防、广播会议、电视、楼宇、消防、电气图的图例【转自微信公众号弱电课堂】

布线、安防、广播会议、电视、楼宇、消防、电气系统图例

关于弱电智能化的各系统的图例一直都有不少朋友问到，任何一份的图纸涉及到的图例太多了，有些图例图例并不全，需要项目经理和施工人员对图例有一定的认识，才能好的看图，本期我们总结了一套智能化整体图例，涉及到布线、安防、广播会议、电视、楼宇、消防、电气系统图例，非常全，基本上常用的与不见常的都包括了，方便我们在做项目时可以认识。

我们一起来看下，主要有七个系统，涉及的图例比较多。

---

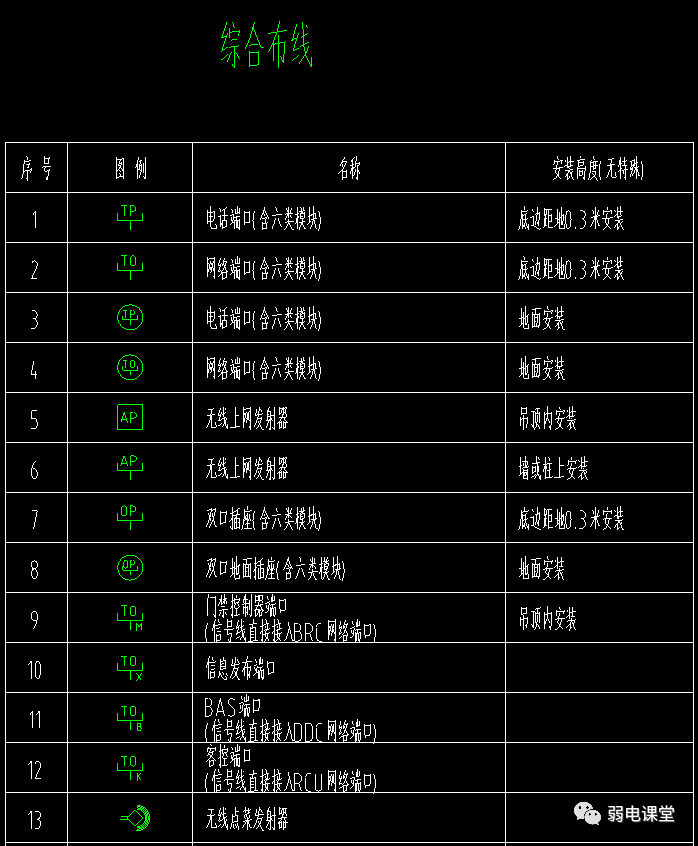

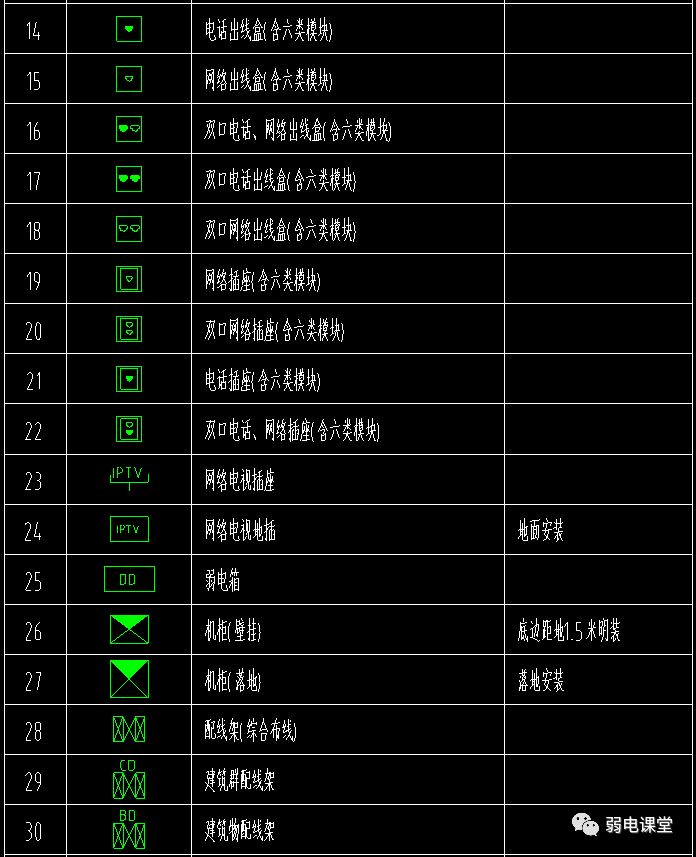

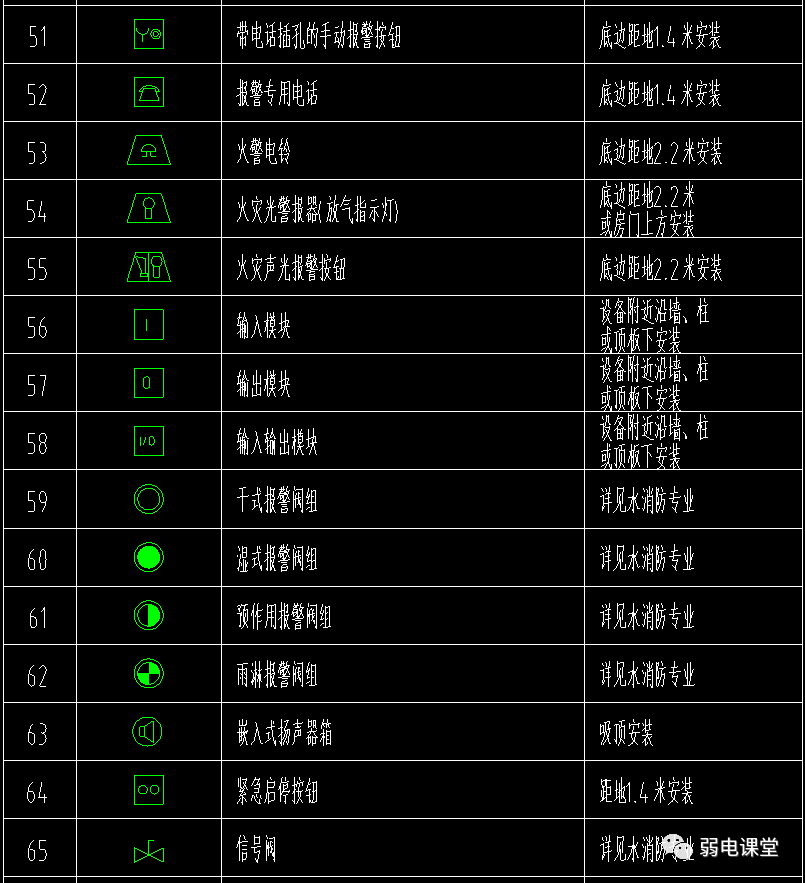

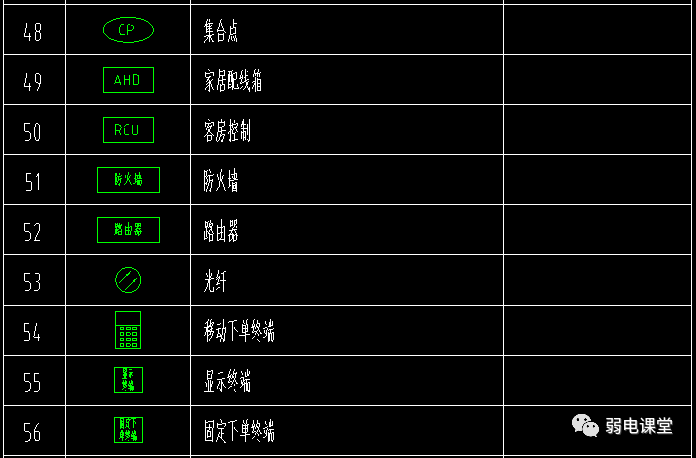

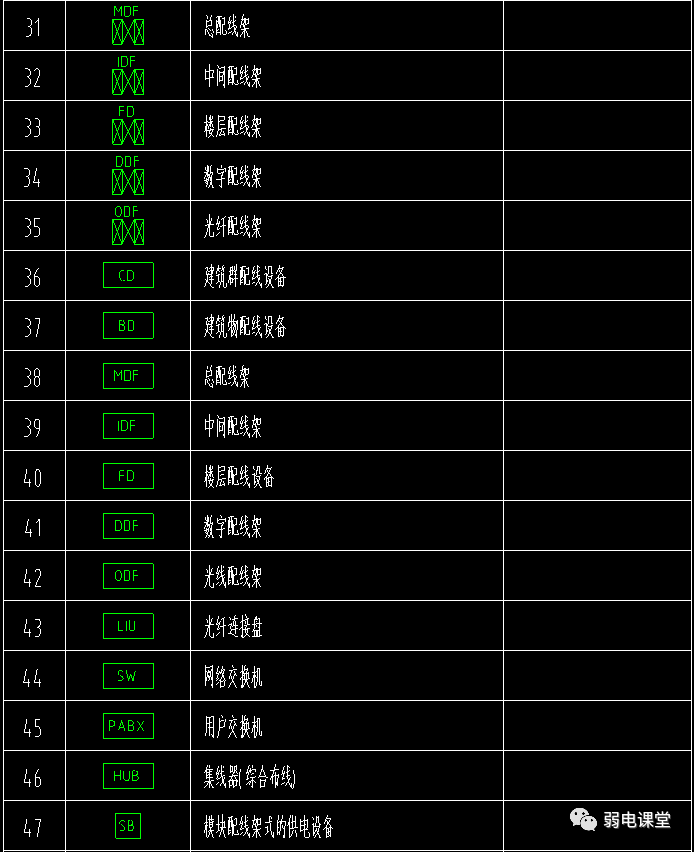

一、综合布线系统

---

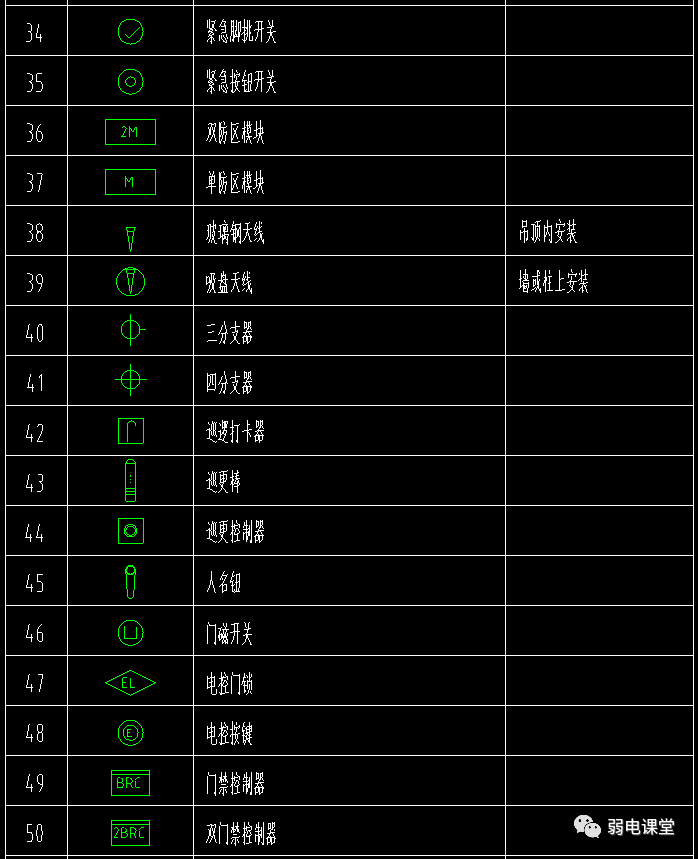

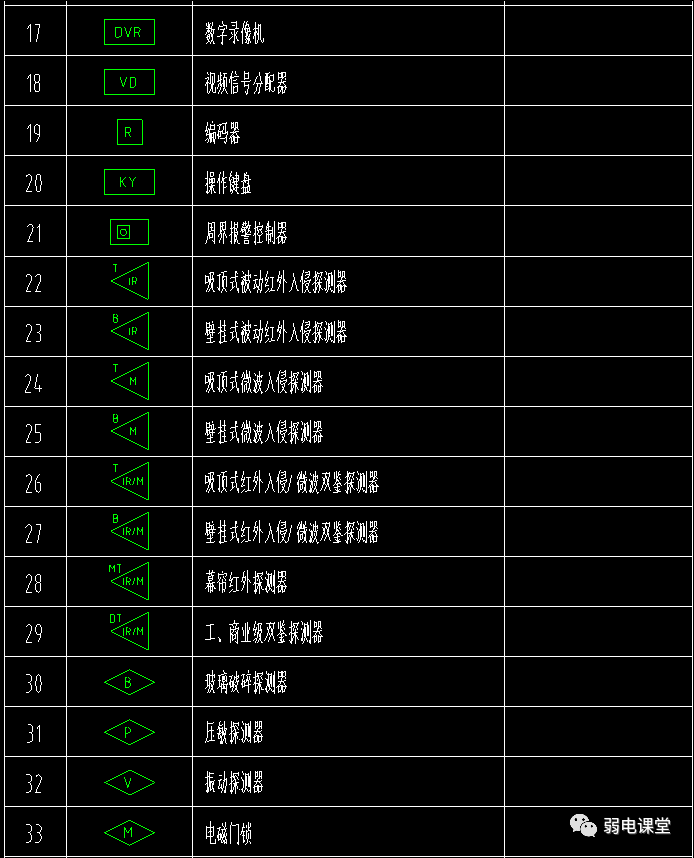

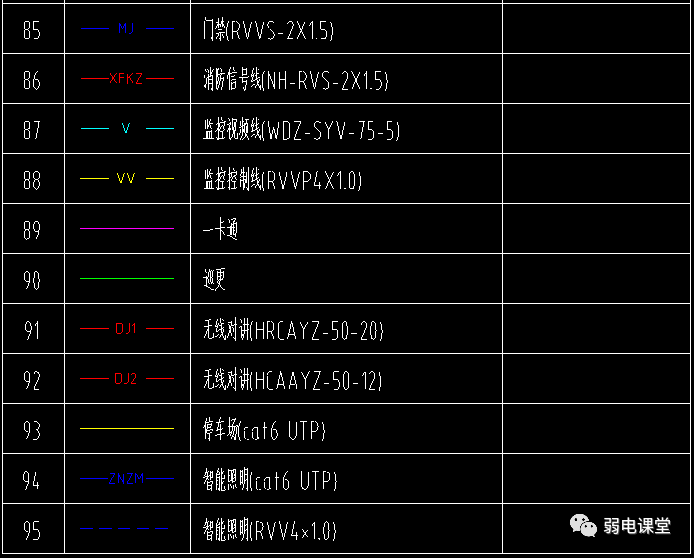

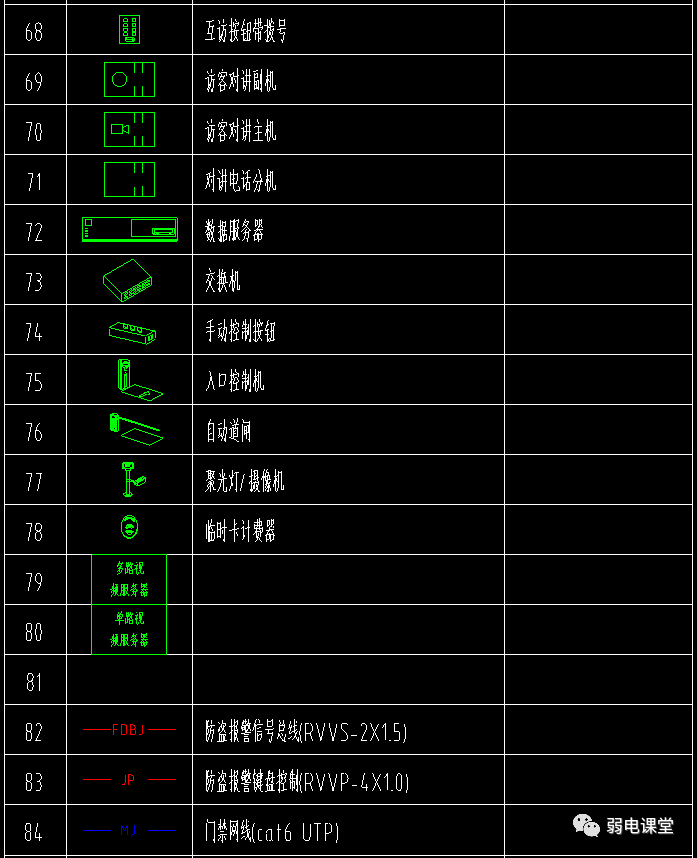

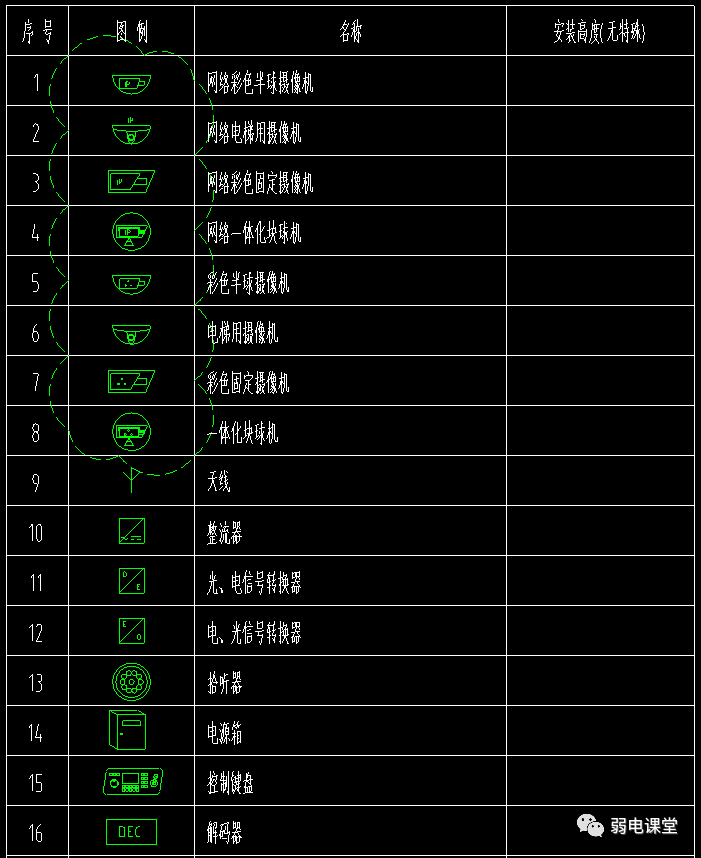

二、安防系统

---

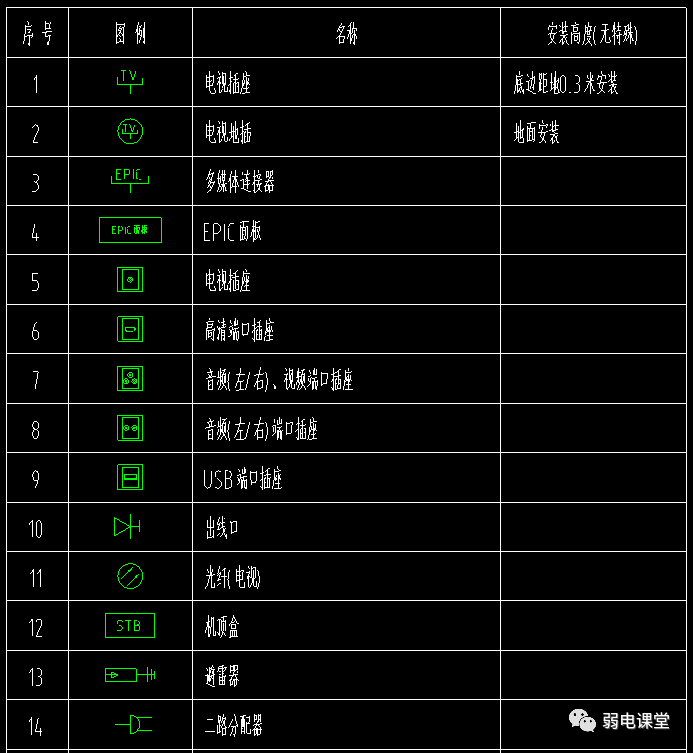

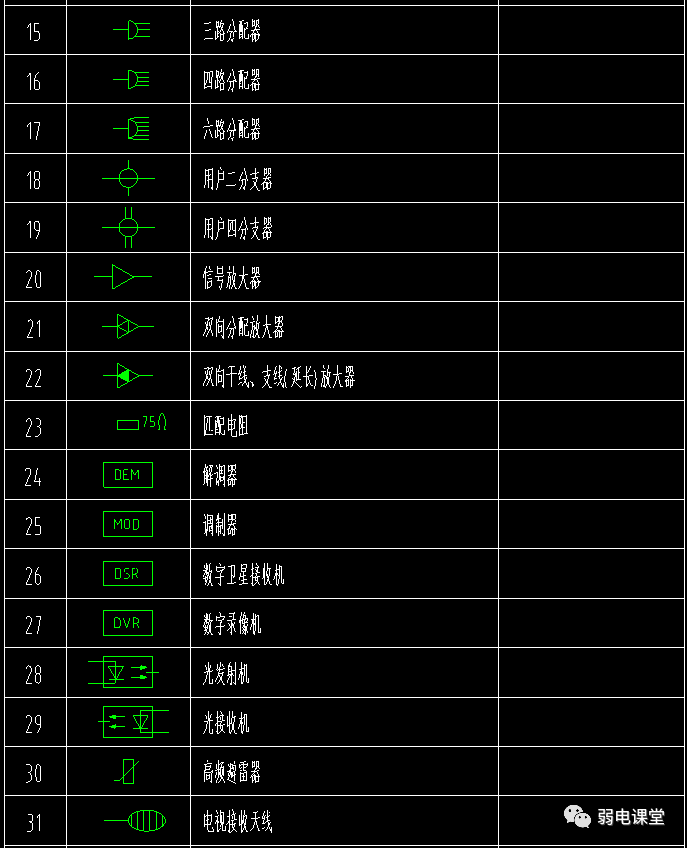

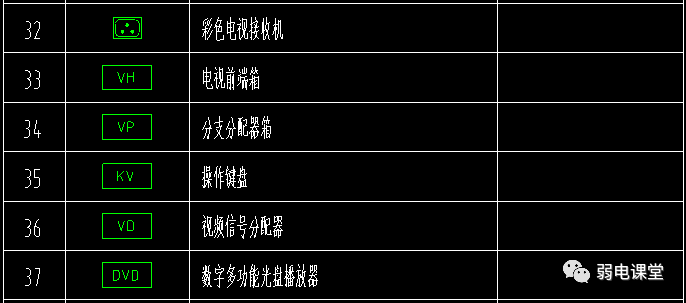

三、电视系统

---

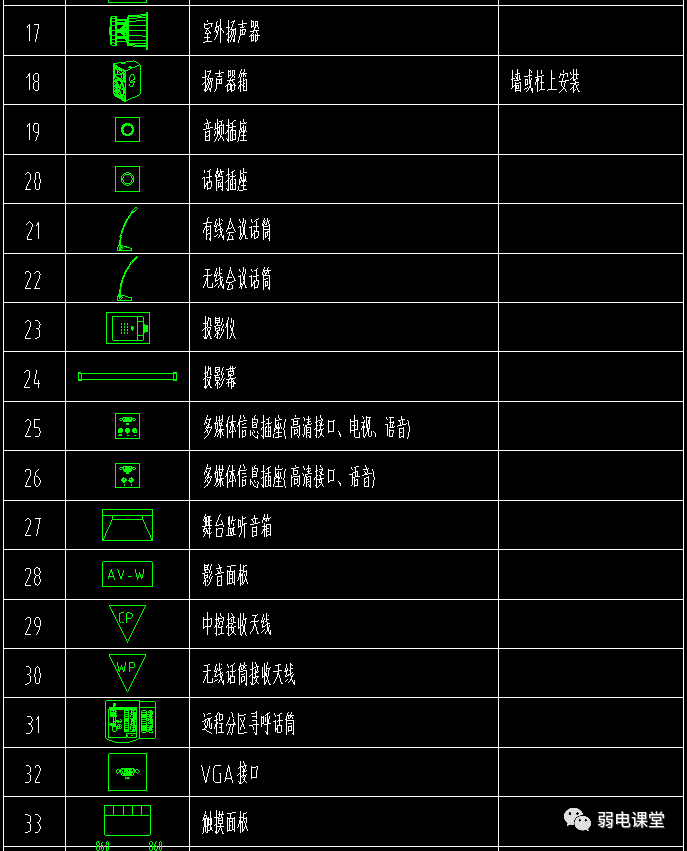

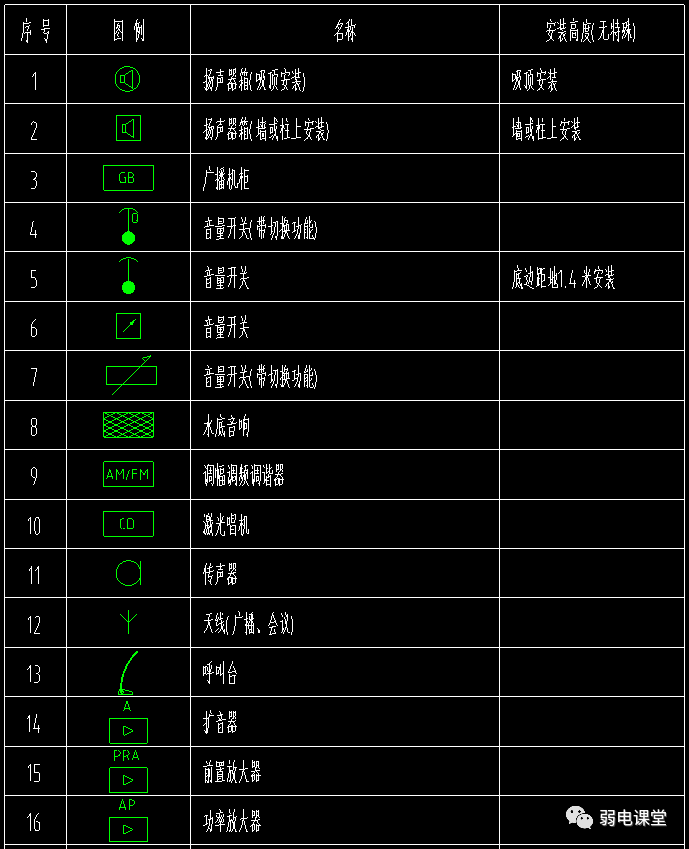

四、广播会议

---

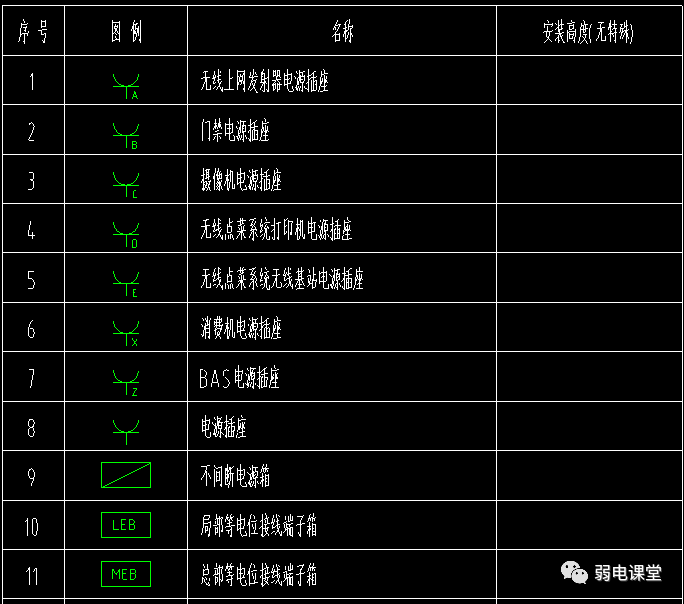

五、电气系统

---

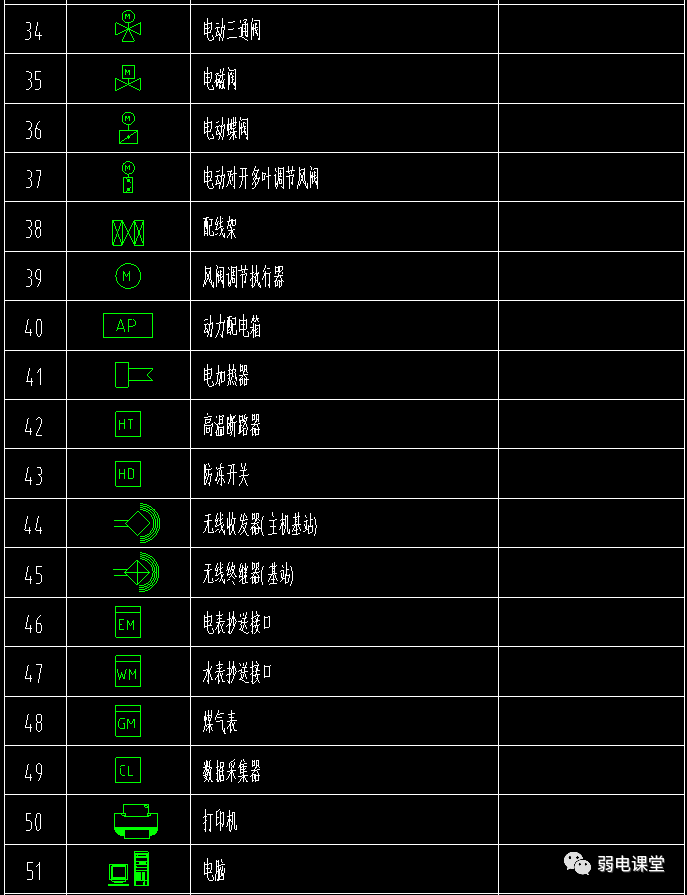

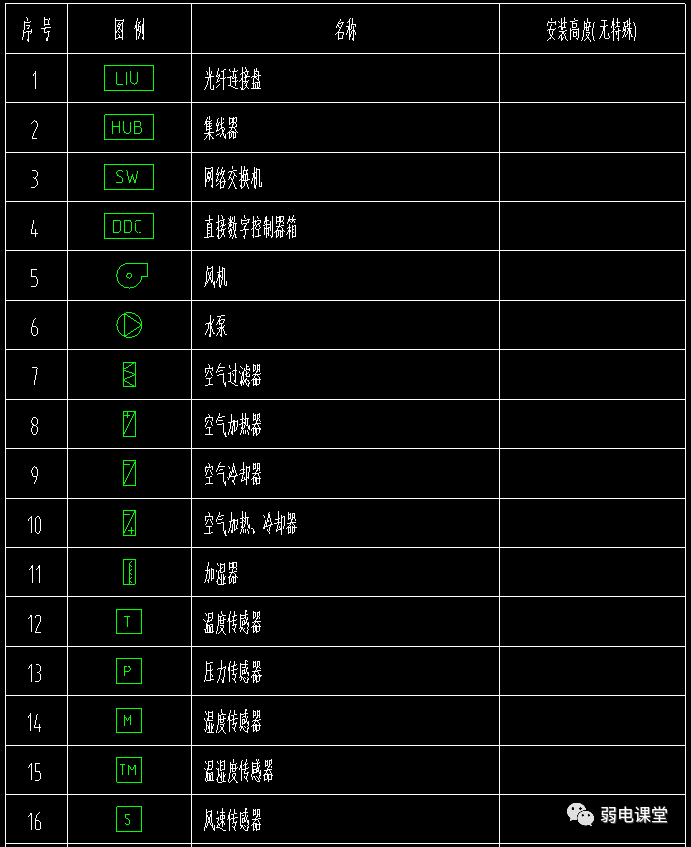

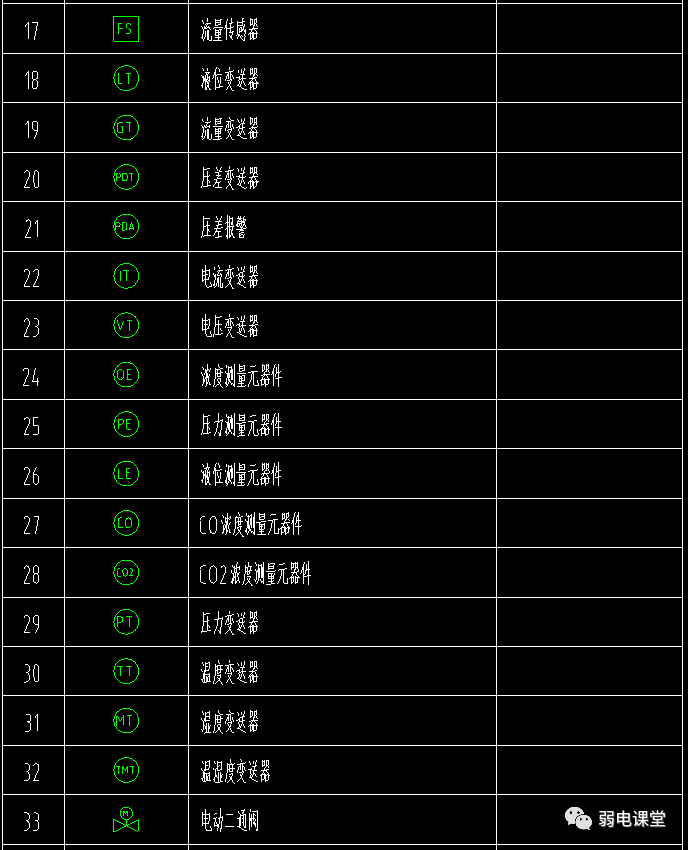

六、楼宇系统

---

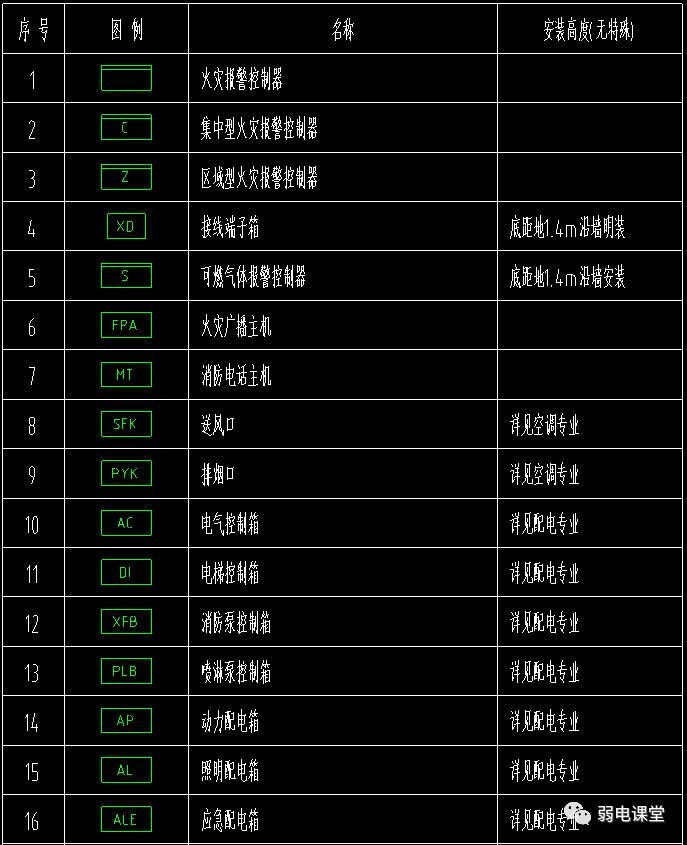

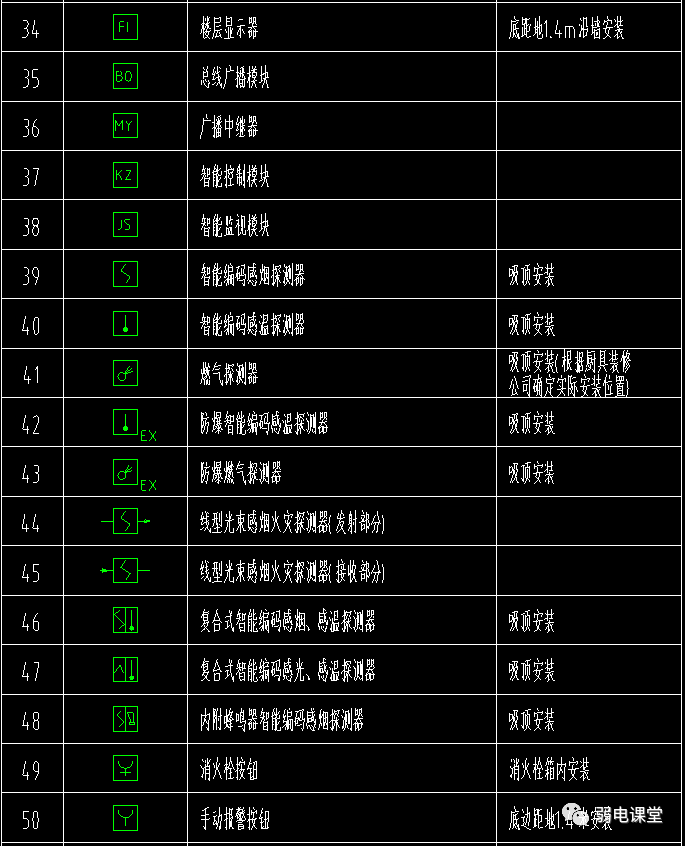

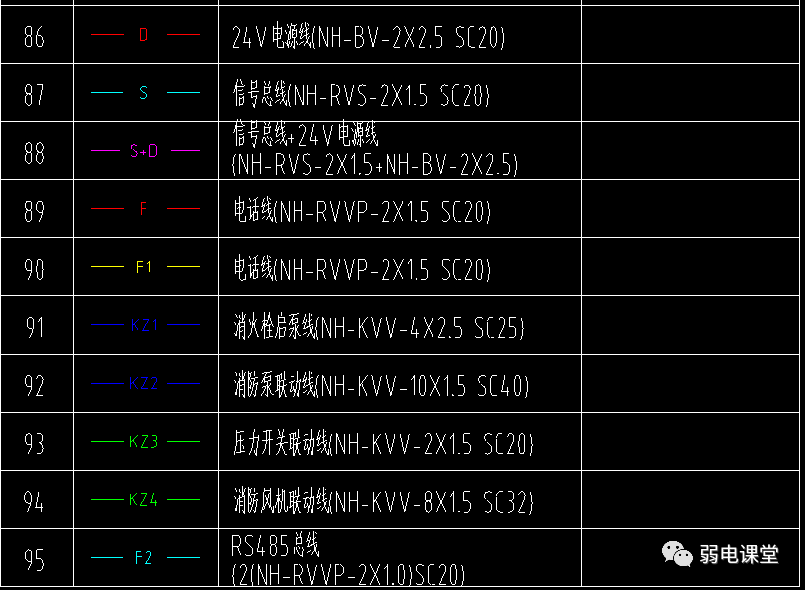

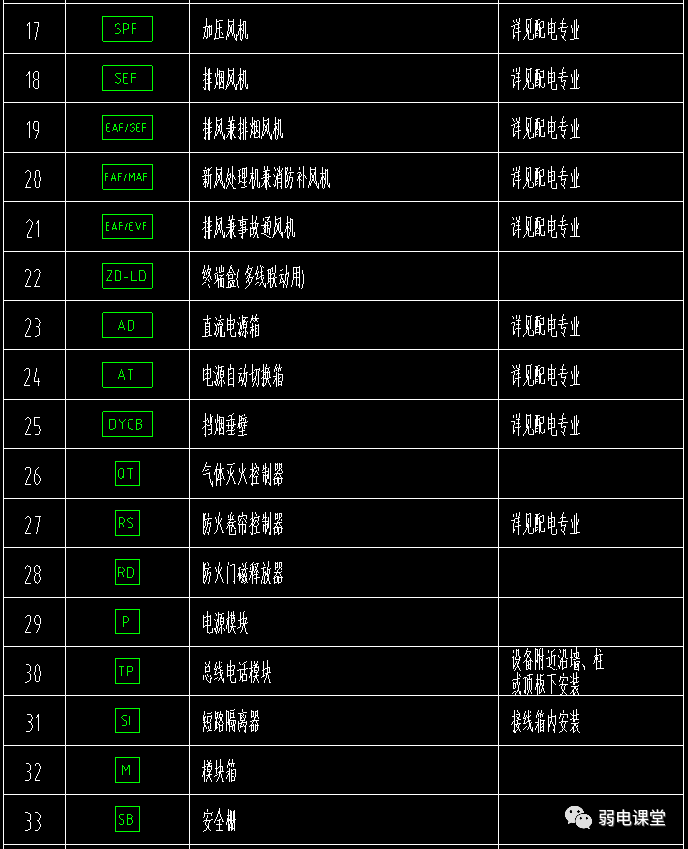

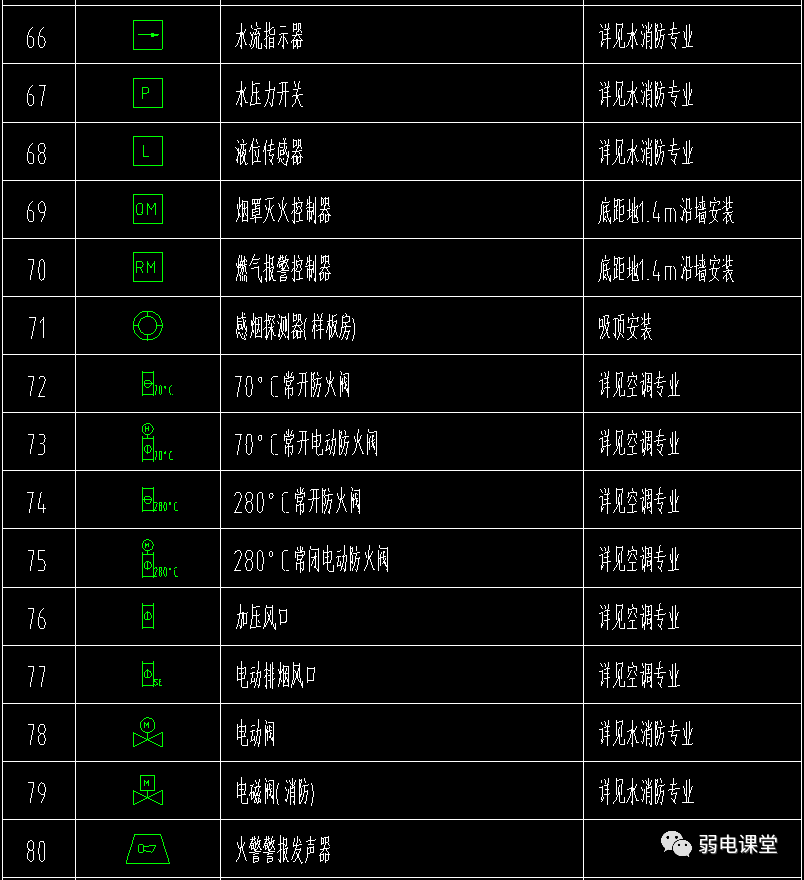

七、消防系统

基本上大部分的弱电项目涉及的图例就是这些，很多不常见的图例也包括了，大家可以记一下不常见的图例，有些项目的图例也经常遇到，尤其是电视系统或楼宇系统，平时接触的不多，但一旦接触又比较陌生。
