工业相机Line1与Line2触发机制详解及电路防护设计

引言

在工业视觉系统中，触发信号的稳定性和可靠性直接影响图像采集的质量。本文将以工业相机的两种典型触发线路——光耦隔离输入(Line1)和可配置输入/输出(Line2)为例，深入分析它们的电路设计差异，特别是PPTC与TVS在Line2防护中的协同作用，并通过实际电路图展示具体实现方案。

一、Line1与Line2触发概述

1.1 基本特性对比

特性	Line1 (光耦隔离输入)	Line2 (可配置I/O)
信号类型	专用输入	可编程输入/输出
隔离方式	光耦隔离	无隔离(PPTC+TVS防护)
防护等级	高(隔离电压可达2500Vrms)	中等(依赖PPTC+TVS)
适用场景	高噪声环境/高压场合	一般工业环境/需要双向功能的场合

1.2 典型应用场景

​​Line1​​：焊接检测、高压设备监控等需要强电气隔离的场景
​​Line2​​：传送带触发、多相机同步等需要灵活配置的场景

Line1光耦隔离触发电路分析

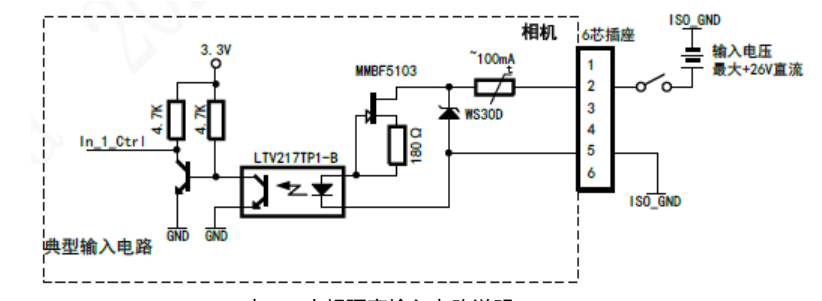

2.1 电路结构原理

2.2 关键设计要点

​​光耦选型​​：

推荐CTR(电流传输比)在50%-200%之间
隔离电压根据应用需求选择(常见1kV-5kV)
限流电阻计算​​：
Rlimit = (Vinput - Vf_LED) / Iin_LED
其中Vf_LED为光耦LED正向压降，Iin_LED建议在5-10mA范围

​​响应时间优化​​：

在光耦输出端并联小电容(10-100pF)减少高频噪声影响
使用高速光耦(如6N137)可达到μs级响应

2.3 优势与局限

​​ 优势​​

完全电气隔离，抗干扰能力强
可承受较高的共模电压
信号传输稳定可靠

局限​

单向信号传输
占用空间较大
成本相对较高

三、Line2可配置触发电路分析

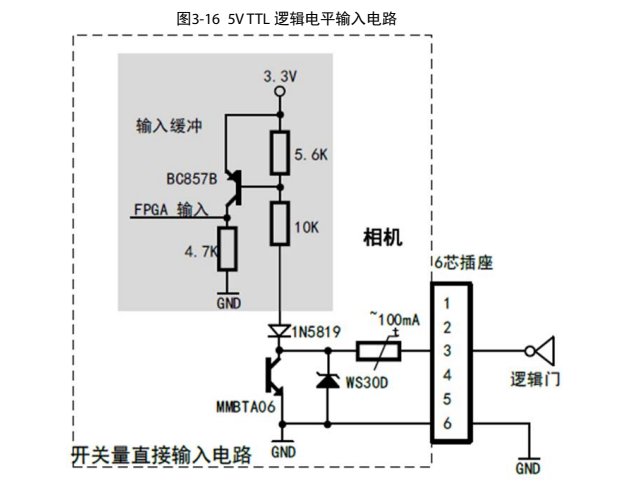

3.1 电路结构原理

3.2 核心防护设计

​​PPTC选型要点​​：

保持电流(Ihold)略高于正常工作电流(如100mA)
跳闸电流(Itrip)应小于后级电路最大耐受电流
典型型号：60R100系列(Ihold=100mA, Itrip=200mA)

​​TVS选型要点​​：

钳位电压(Vc)低于被保护IC的最大耐受电压
根据工作电压选择(如5V系统选SMAJ5.0A)
低电容型号(<5pF)适合高速信号
​​协同工作机制​​：
瞬态过压→TVS快速钳位(纳秒级)
持续过流→PPTC动作(毫秒级)
故障消除→PPTC自动恢复

​​3.3 配置灵活性实现

​​输入模式​​：
通过MCU配置为高阻输入
施密特触发器整形信号
典型应用：外部触发信号检测

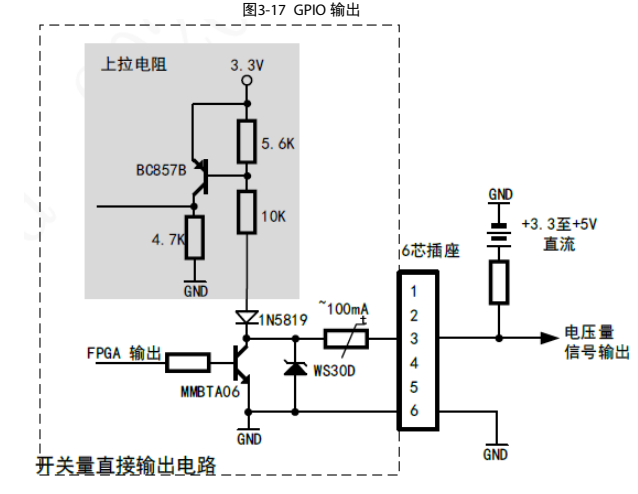

​​输出模式​​：
配置为推挽输出
驱动能力通常5-20mA

典型应用：触发从设备或指示灯
四、两种触发线路的EMC性能对比

4.1 静电放电(ESD)测试表现

测试项目	Line1(光耦)	Line2(PPTC+TVS)
接触放电±4kV	优秀	良好
空气放电±8kV	优秀	合格
恢复时间	无需恢复	PPTC自恢复

4.2 电快速瞬变(EFT)测试

测试条件	Line1表现	Line2表现
±1kV 5kHz	无异常	偶发误触发
±2kV 100kHz	无异常	需额外滤波

4.3 浪涌抗扰度

测试等级	Line1承受能力	Line2承受能力
1kV(1.2/50μs)	完全隔离	TVS有效钳位
2kV	安全	PPTC可能动作

五、选型指导与设计建议

5.1 何时选择Line1

工作环境存在高压(>24V)风险时
需要长距离信号传输(>5m)的场合
对电气隔离有强制要求的应用
极端电磁环境(如变频器附近)

5.2 何时选择Line2

需要双向触发功能的系统
空间受限的紧凑型设计
成本敏感型项目
中等噪声环境下的灵活配置需求

5.3 设计检查清单

​​对于Line1​​：

验证光耦隔离电压是否足够
计算限流电阻功耗是否在安全范围
检查光耦输出端上拉电阻值
​​对于Line2​​：

PPTC的Ihold是否匹配工作电流
TVS的Vc是否低于IC最大耐压
信号走线是否尽量短(<10cm)
配置GPIO的上/下拉状态

六、常见故障排查指南

6.1 Line1典型故障

​​无触发响应​​：
检查光耦LED端供电
测量限流电阻是否烧毁
验证光耦输出端负载
​​误触发​​：
增加输入端RC滤波
检查光耦CTR是否衰减
验证隔离地线连接

6.2 Line2典型故障

​​防护器件损坏​​：
TVS烧毁→检查浪涌能量是否超标
PPTC不恢复→确认是否持续过载
更换时注意功率/电压等级匹配
​​信号畸变​​：
检查TVS结电容影响
验证PPTC常态电阻
考虑使用缓冲驱动器
