数据分析-卷积神经网络-CNN

目录

前言

卷积神经网络

卷积

池化

---

前言

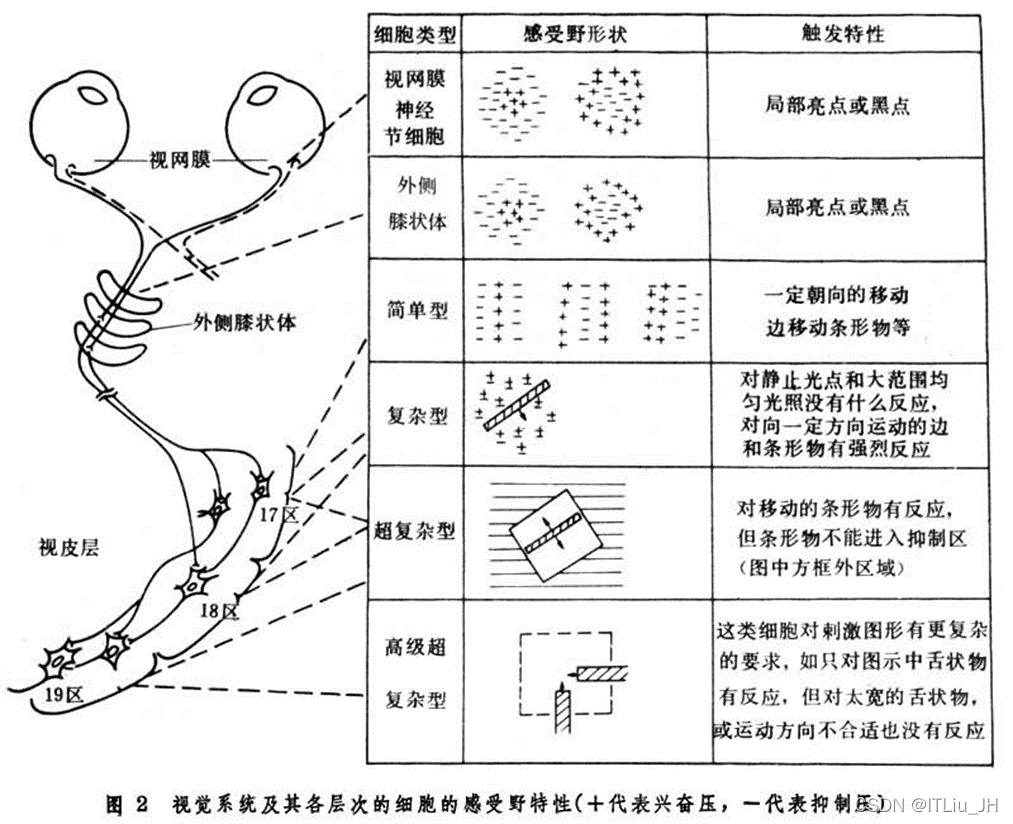

1959年，诺贝尔生理学或医学奖获得者David Hunter Hubel，Torsten Wiesel通过对猫的视觉的研究发现猫的神经元中的“感受野”概念。可视皮层是分级的，低级到高级存在多对一关系，V1 提取边缘，v2 识别形状或者目标部分......

卷积神经网络

卷积神经网络（Convolutional Neural Network, CNN）是一种前馈神经网络，它的人工神经元可以响应一部分覆盖范围内的单元，对于大型图像处理有出色表现。与普通神经网络非常相似，它们都由具有可学习的权重和偏置常量(biases)的神经元组成。前馈全连接神经网络前后相接的神经元采用全连接，卷积神经网络的神经元采用部分连接。每个神经元都接收一些输入，并做一些点积计算，输出样本属于不同分类的概率。

 特点：

局部连接：每层神经元只和上一层部分神经元相连（卷积计算规则）。

权值共享：Filter 的权值对于上一层所有神经元都是一样的。

好处：

参数数量与上一层神经元个数无关

大幅减少神经网络参数数量

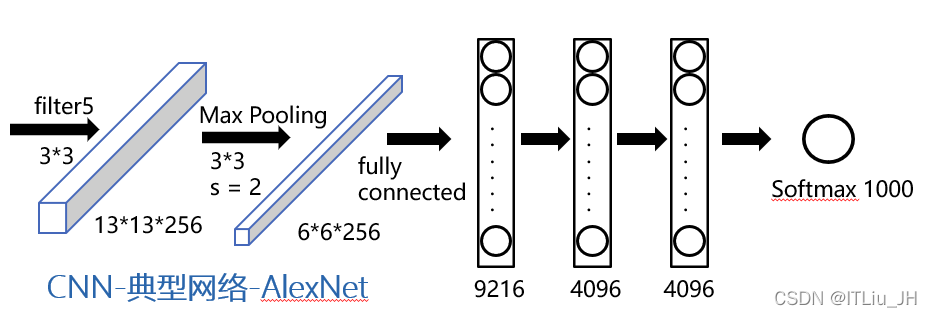

卷积神经网络通常包含卷积层、池化层、全连接层等。以下是典型的CNN-AlexNet

卷积

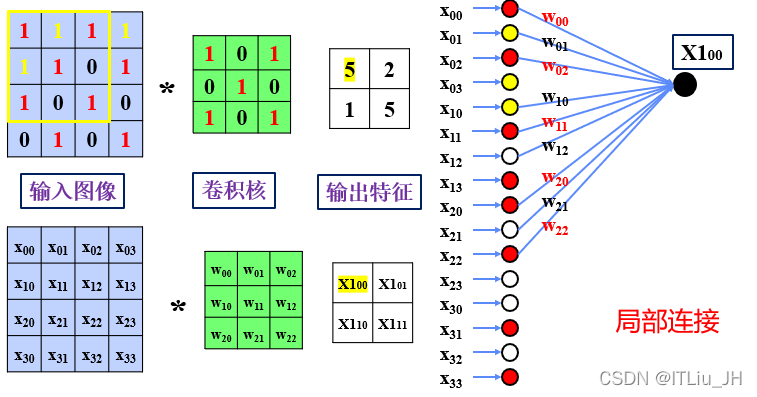

卷积神经网络上下层采用局部连接。

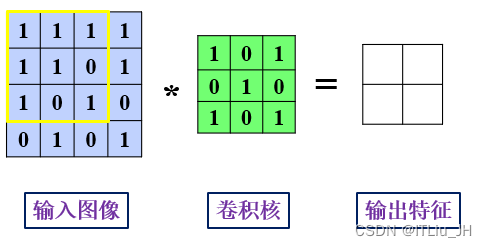

对于下图4*4的黑白图片，使用3*3的卷积核，步长为1，卷积操作过程：

​

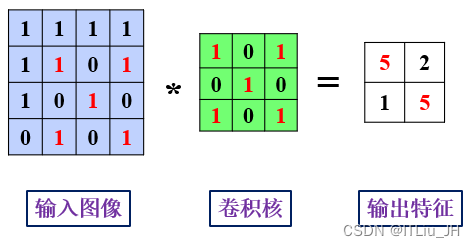

图片中按顺序逐次（步长决定每次的移动大小）选3*3的区域（与卷积核等同大小），卷积核与对应的区域元素逐个相乘后求和放入输出特征中。得到如下结果

 ​

 对于如下3维的RGB彩色图片（7*7）。使用2个3*3*3的卷积核（每个卷积核提取图片不同的特征）。可输出两个3*3的图片。

卷积核的大小，步长等为超参数，卷积核的W为可训练参数，在训练过程中自动确定。

每个3*3*3卷积核的3个3*3的卷积核分别对应彩色图片的R、G、B。图像上每次选择3*3的大小的区域与卷积核点积求和，再按步长移动到下一个3*3的区域，点积求和，直到最后。

​

池化

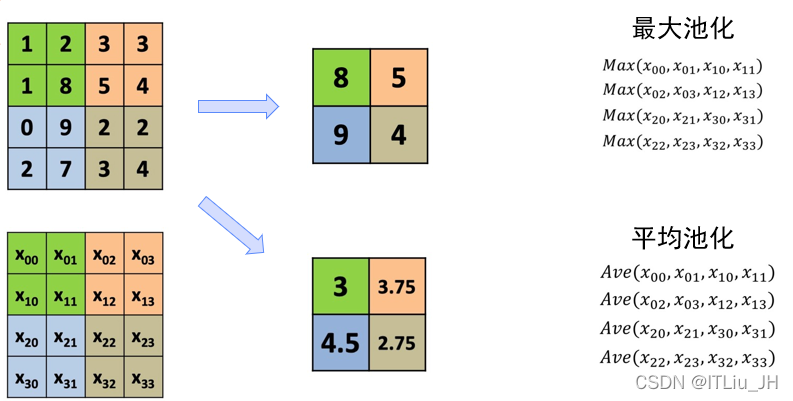

通常有最大池化与平均池化两种。

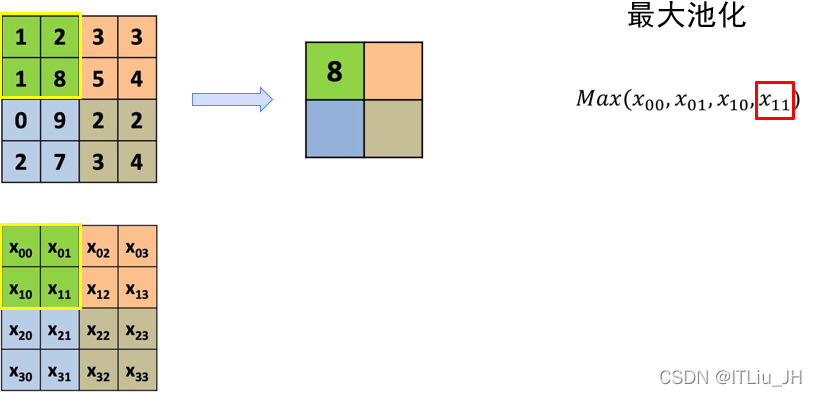

最大池化选取对应区域的最大值作为输出值，池化时区域一般不重叠。卷积操作时区域一般会重。叠。

 平均池化选取对应区域的均值作为输出特征。

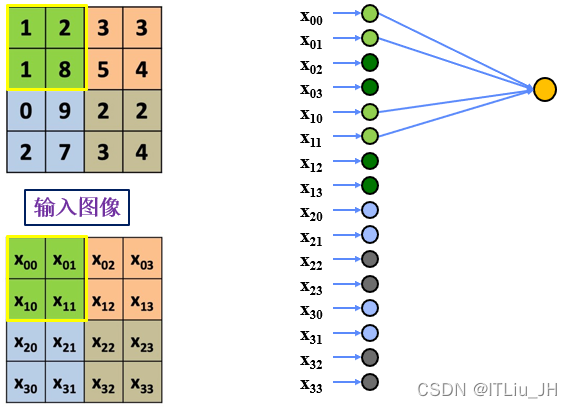

 池化同样也是部分连接。
