第4章 系统设计

一个成功设计的系统在内容上必定是丰富的，在系统外观或系统功能上必定是对用户友好的。所以为了提升系统的价值，吸引更多的访问者访问系统，以及让来访用户可以花费更多时间停留在系统上，则表明该系统设计得比较专业。

4.1 设计原则

本系统在设计过程中需要依照一定的设计原则进行，目的就是为了让开发的系统具备高质量，齐全完备的功能，方便简单的操作，如此才可以最大限度的满足使用者的要求。系统设计原则除了基本的易操作原则，安全性原则外，还有准确性原则，实用性原则，可维护性原则。

第一个设计原则：易操作原则，针对本系统设计的功能要完备齐全，编码时，设计的各个接口要具备友好性，使用者一旦使用本系统时，要能够轻松上手，操作本系统处理数据时，要具备便利性。此外，也需要设计一些必要提示，引导使用者操作系统。

第二个设计原则：安全性原则，本系统在登录模块要对各个访问者进行身份验证，系统会通过访问者输入的信息进行判断，使用提前编写的安全验证代码进行数据比对，引导匹配成功的访问者进入指定的操作界面。这样可以避免无关性访问者窃取系统的数据。

第三个设计原则：准确性原则，为了保证使用者登记的数据是正确的，需要提前设计数据纠错机制，让使用者可以通过系统的报错提示，仔细检查登记的错误信息，并及时纠正错误，填写规范正确的信息。比如设置密码时，要求密码的长度不能低于6个字符，且数据类型要求不能全部是数字等都能进行规范。

第四个设计原则：实用性原则，本系统主要用于处理信息，在实际工作中，要帮助使用者完成信息处理任务，同时本系统在面对特殊情况时，也要能够满足信息处理的需要。另外，为了后期便于在本系统中进行功能的扩充，也需要提前预留好空间。

第五个设计原则：可维护性原则，本系统在实际使用期间，难免会遇到一些故障，因此，本系统在应对故障时，要能够进行诊断并弱化故障，可以在短时间内进行自维护。

4.2 功能结构设计

在前面分析的管理员功能的基础上，进行接下来的设计工作，最终展示设计的管理员结构图（见下图）。管理员管理飞机，管理用户，管理航班，管理新闻，回复用户留言，查看航班订单。

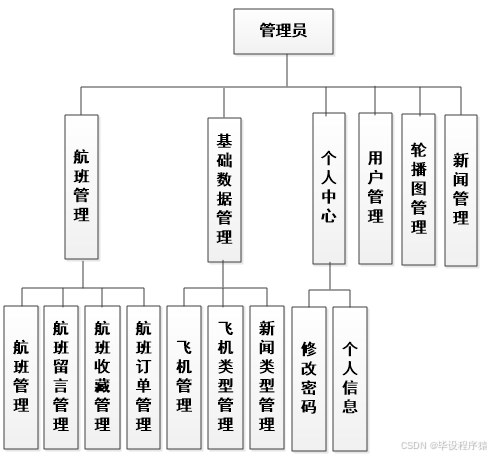

图4.1 管理员功能结构图

在前面分析的用户功能的基础上，进行接下来的设计工作，最终展示设计的用户结构图（见下图）。用户查询航班，收藏航班，购买机票，查看航班订单以及新闻信息。

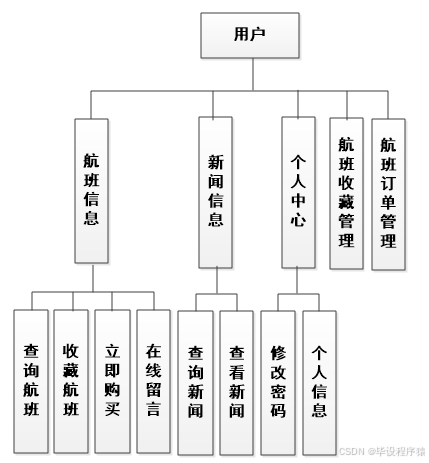

图4.2 用户功能结构图

4.3 数据库设计

开发一个系统也需要提前设计数据库。这里的数据库是相关数据的集合，存储在一起的这些数据也是按照一定的组织方式进行的。目前，数据库能够服务于多种应用程序，则是源于它存储方式最佳，具备数据冗余率低的优势。虽然数据库为程序提供信息存储服务，但它与程序之间也可以保持较高的独立性。总而言之，数据库经历了很长一段时间的发展，从最初的不为人知，到现在的人尽皆知，其相关技术也越发成熟，同时也拥有着坚实的理论基础。

4.3.1 数据库概念设计

这部分内容需要借助数据库关系图来完成，也需要使用专门绘制数据库关系图的工具，比如Visio工具就可以设计E-R图（数据库关系图）。设计数据库，也需要按照设计的流程进行，首先还是要根据需求完成实体的确定，分析实体具有的特征，还有对实体间的关联关系进行确定。最后才是使用E-R模型的表示方法，绘制本系统的E-R图。不管是使用亿图软件，还是Visio工具，对于E-R模型的表示符号都一样，通常矩形代表实体，实体间存在的关系用菱形符号表示，实体的属性也就是实体的特征用符号椭圆表示。最后使用直线将矩形，菱形和椭圆等符号连接起来。接下来就开始对本系统的E-R图进行绘制。

（1）下图是航班实体和其具备的属性。

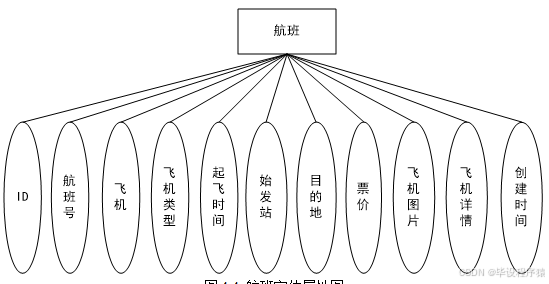

图4.4 航班实体属性图

（2）下图是用户实体和其具备的属性。

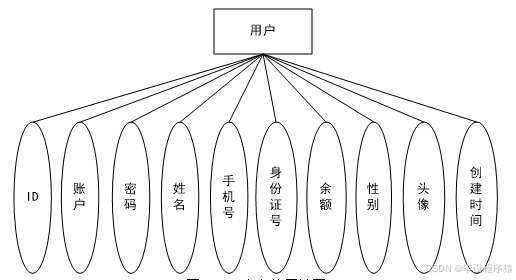

图4.5 用户实体属性图

（3）下图是航班订单实体和其具备的属性。

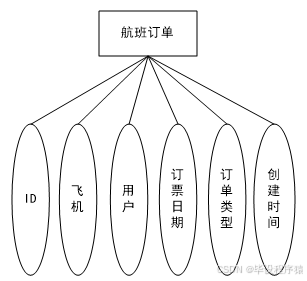

图4.6 航班订单实体属性图

1. 下图是管理员实体和其具备的属性。

图4.7 管理员实体属性图

1. 下图为上述各实体间相互之间的关系。

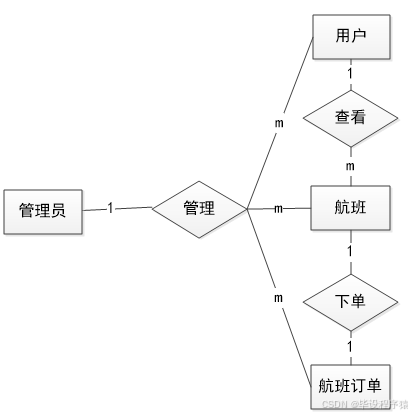

图4.8 实体间关系E-R图

4.3.2 数据库物理设计

本数据库是关系型数据库，因此对二维表的结构设计也比较关键。毕竟二维表格模型就是关系型数据库中的关系模型。而一些常用的关系模型中的概念也需要了解，才可以对关系模型进行设计。下面就简单介绍关系，元组，属性，域，关键字等常用概念的含义。

关系：关系就是数据库中的一张数据表，每张数据表都有命名，也就是每个关系也有名字，那就是数据表名；

元组：元组就是数据表中的一行记录；

属性：属性就是数据表中的字段，也就是数据表中的一列；

域：域就是对数据表中属性的取值进行限定；

关键字：关键字就是数据表中的主键；

在了解了表结构设计的常用概念后，接下来就需要使用前面绘制的E-R模型完成表结构的设计工作，并在数据库中创建数据表，并为各个数据表进行命名。以下就对设计的结果通过表格形式进行展示。

表4.1 航班信息表

字段	类型	空	默认	注释
id (主键)	int(11)	否		主键
feiji_name	varchar(200)	是	NULL	航班号
feiji_types	int(11)	是	NULL	飞机
feiji_leixing_types	int(11)	是	NULL	飞机类型
feiji_start_time	varchar(200)	是	NULL	起飞时间
feiji_start_address	varchar(200)	是	NULL	始发站
feiji_end_address	varchar(200)	是	NULL	目的地
feiji_new_money	decimal(10,4)	是	NULL	票价
feiji_photo	varchar(200)	是	NULL	飞机图片
feiji_content	text	是	NULL	飞机详情
create_time	timestamp	是	NULL	创建时间

表4.2 航班收藏信息表

字段	类型	空	默认	注释
id (主键)	int(11)	否		主键
feiji_id	int(11)	是	NULL	飞机
yonghu_id	int(11)	是	NULL	用户
insert_time	timestamp	是	NULL	收藏时间
create_time	timestamp	是	NULL	创建时间

表4.3 航班留言信息表

字段	类型	空	默认	注释
id (主键)	int(11)	否		主键
feiji_id	int(11)	是	NULL	飞机
yonghu_id	int(11)	是	NULL	用户
feiji_liuyan_content	text	是	NULL	留言内容
reply_content	text	是	NULL	回复内容
insert_time	timestamp	是	NULL	留言时间
create_time	timestamp	是	NULL	创建时间

表4.4 航班订单信息表

字段	类型	空	默认	注释
id (主键)	int(11)	否		主键
feiji_id	int(11)	是	NULL	飞机
yonghu_id	int(11)	是	NULL	用户
feiji_order_time	timestamp	是	NULL	订票日期
feiji_order_types	int(11)	是	NULL	订单类型
insert_time	timestamp	是	NULL	订单创建时间
create_time	timestamp	是	NULL	创建时间

表4.5 新闻信息表

字段	类型	空	默认	注释
id (主键)	int(11)	否		主键
news_name	varchar(200)	是	NULL	新闻名称
news_types	int(11)	是	NULL	新闻类型
news_photo	varchar(200)	是	NULL	新闻图片
insert_time	timestamp	是	NULL	新闻时间
news_content	text	是	NULL	新闻详情
create_time	timestamp	是	NULL	创建时间

表4.6 管理员信息表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
username	varchar(100)	否		用户名
password	varchar(100)	否		密码
role	varchar(100)	是	管理员	角色
addtime	timestamp	否	CURRENT_TIMESTAMP	新增时间

表4.7 用户信息表

字段	类型	空	默认	注释
id (主键)	int(11)	否		主键
username	varchar(200)	是	NULL	账户
password	varchar(200)	是	NULL	密码
yonghu_name	varchar(200)	是	NULL	姓名
yonghu_phone	varchar(200)	是	NULL	手机号
yonghu_id_number	varchar(200)	是	NULL	身份证号
new_money	decimal(10,4)	是	NULL	余额
sex_types	int(11)	是	NULL	性别
yonghu_photo	varchar(200)	是	NULL	头像
create_time	timestamp	是	NULL	创建时间

第5章 系统实现

进入到这个环节，也就可以及时检查出前面设计的需求是否可靠了。一个设计良好的方案在运用于系统实现中，是会帮助系统编制人员节省时间，并提升开发效率的。所以在系统的编程阶段，也就是系统实现阶段，对于一些不合理的设计需求，也是可以及时发现。因为设计的方案是完全指导系统的编码过程的。

5.1 管理员功能实现

5.1.1 用户管理

管理员进入指定功能操作区之后可以管理用户。其页面见下图。管理员负责增删改查用户信息。用户信息包括了用户的手机号，用户的头像，用户的身份证号，用户姓名等资料。

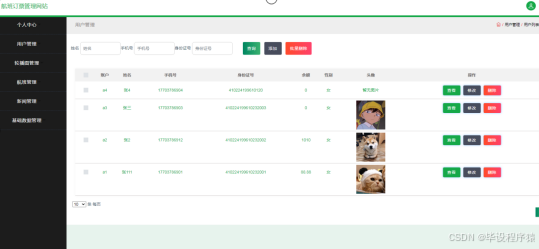

图5.1 用户管理页面

5.1.2 航班管理

管理员进入指定功能操作区之后可以管理航班。其页面见下图。航班信息包括航班号，起飞时间，票价，飞机，始发站，目的地等信息，管理员在当前模块可以实现航班信息新增，航班信息的修改，管理员也能批量删除航班信息。

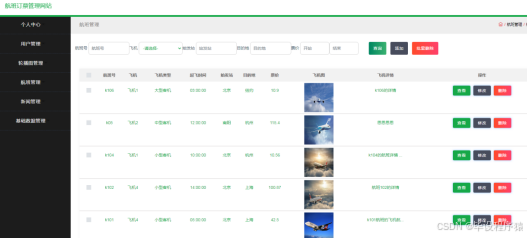

图5.2 航班管理页面

5.1.3 航班订单管理

管理员进入指定功能操作区之后可以管理航班订单信息。其页面见下图。管理员可以根据订单类型查询航班订单，可以根据目的地或者始发站查询航班订单，管理员点击查看按钮可以查看航班订单详情。

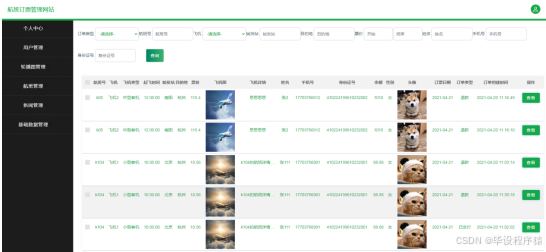

图5.3 航班订单管理页面

5.1.4 飞机管理

管理员进入指定功能操作区之后可以管理飞机信息。其页面见下图。管理员在当前页面可以新增飞机信息，修改飞机名称信息，可以删除指定飞机信息。

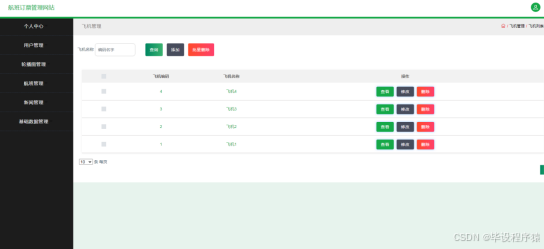

图5.4 飞机管理页面

5.2 用户功能实现

5.2.1 查询航班

用户进入指定功能操作区之后可以查询航班。其页面见下图。用户查询航班可以根据票价查询，根据航班号查询，可以根据目的地和始发站查询。

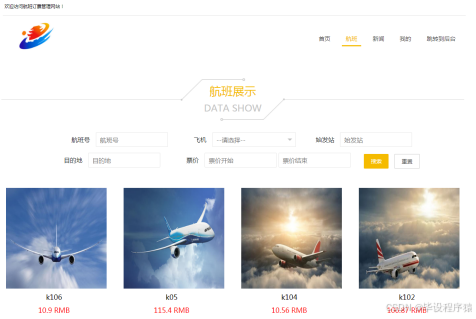

图5.5 查询航班页面

5.2.2 航班信息

用户进入指定功能操作区之后可以查看航班信息。其页面见下图。用户在当前页面可以收藏航班，对该航班进行留言，或者购买该航班的机票。

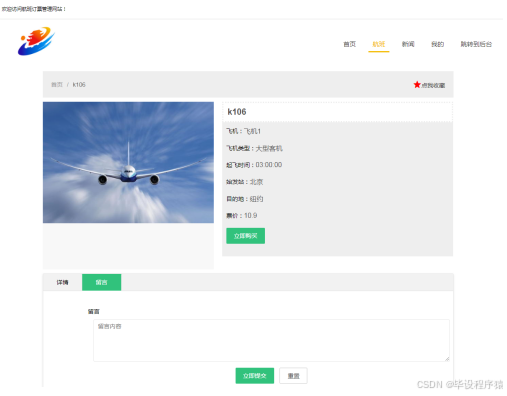

图5.6 航班信息页面
