SC8723/SC8724 是一个集成Power MOS的同步升降压变换器

产品介绍
SC8723/SC8724 是一个集成Power MOS的同步升降压变换器。支持最大22V 的输入及输出电压，无论是输出电压高于、低于或等于输入电压，都能提供出色的电源效率和电压调节，非常适合USB-HUB、移动电源、适配器等应用。
不仅如此，在一些工业电源应用中，SC8723/SC8724 同样可以成为满足需求的最佳选择之一。
SC8723 采用QFN3X3-22 封装，支持2.7V-22V 输入电压，3V-22V 输出电压，支持10A 平均电感电流。芯片内部集成Power MOS，具有外部使能控制，可以方便的调节输出限流，支持外部调节环路补偿来适应不同参数，应用灵活的同时也降低整体解决方案的成本和体积。
为了支持PD适配器，移动电源等对功耗/散热有更高要求的应用，我们也同步推出了QFN4X4封装的SC8724。 在保持SC8723所有特性的前提下，具有更好的散热性能。

参数特性
集成低导通阻抗Power MOS（17mΩ/22mΩ），转换效率高
支持2.7V-22V宽范围输入，3-22V宽范围输出
支持最大10A平均电感电流
250kHz/500kHz/750kHz/1MHz开关频率可选
可调输出限流
内置软启动
外部补偿
EN使能控制及可编程输入欠压保护
PSM/FPWM可选
高效率同步升降压DC-DC
输入5V ，输出5V3A，效率95.5%
输入20V，输出5V3A，效率93.4%
多重保护机制
输入欠压保护
FB短路保护
输入过压保护、输出动态和绝对过压保护
输出短路保护
过温保护

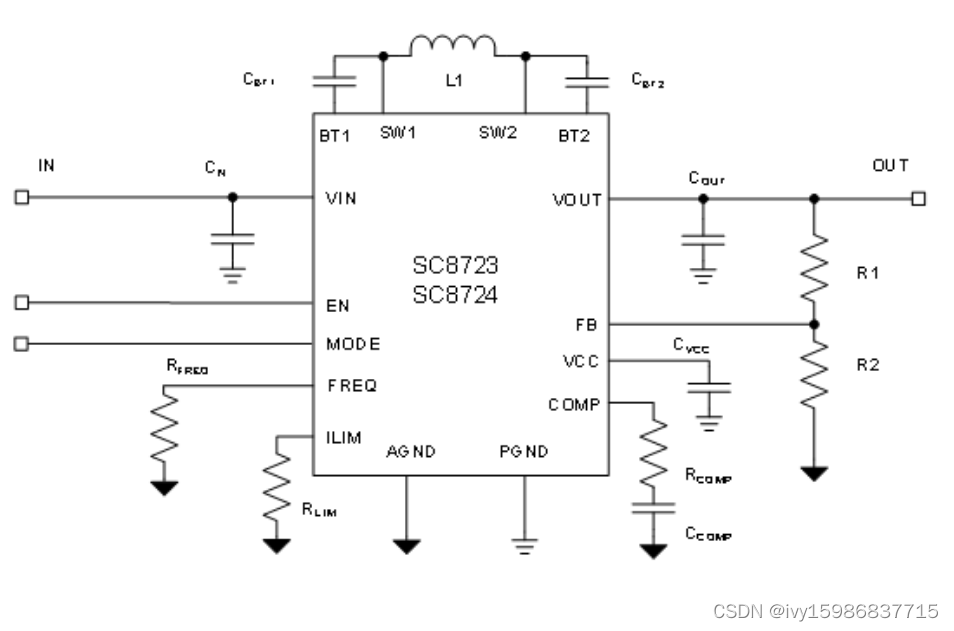

SC8723/SC8724 典型应用原理图如下：

---------------------------------------------------------------------------------------------------------------------------------
