UPS 原理和故障案例分享

摘要:不间断电源UPS (Uninterruptible Power System)，主要是由整流器、 逆变器、静态旁路和储能装置等组成;具备高可靠性、高可用性和高质量的独立 电源。通过对收集的 UPS 故障案例进行分析，从施工，调试和运行三个方面筛选 出四个故障案例与大家进行分享。

关键词:数据中心;UPS;滤波电容;旁路带载不均衡

1. UPS原理

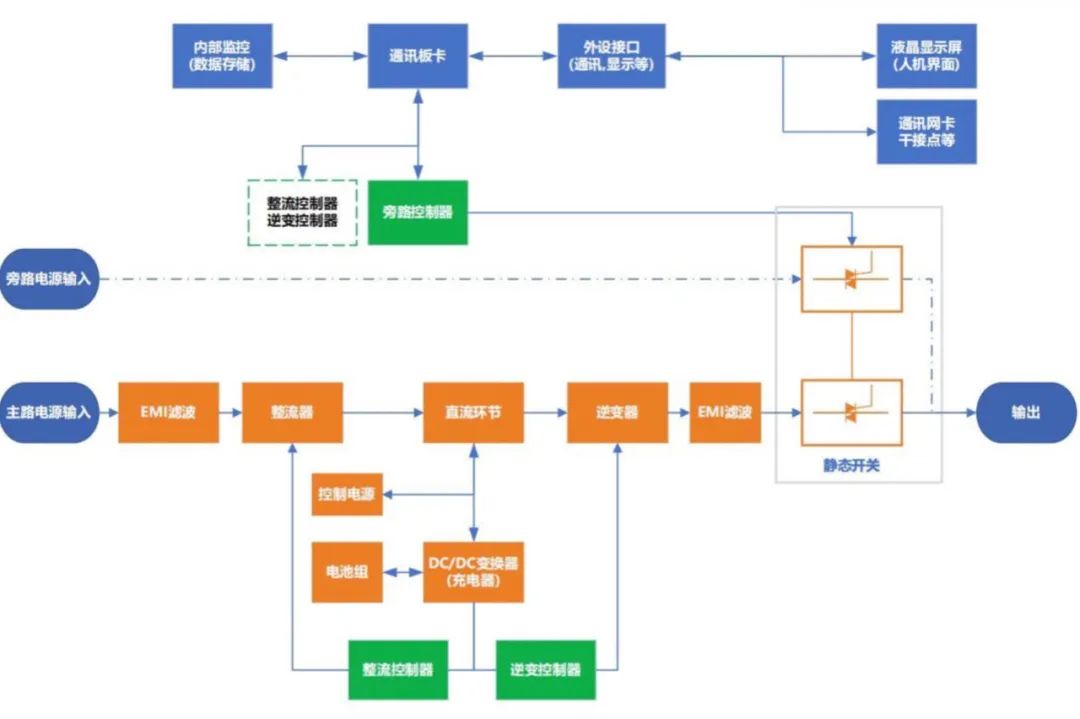

1.1 UPS 结构简图

1.2 主要元器件和功能介绍

(1)整流器(Rectifier):是一个将交流(AC)转化为直流(DC)的装置，由整流桥、 控制逻辑和滤波电路等组成。主要功能为:1将交流电(AC)变成直流电(DC)， 经滤波后供给负载或逆变器使用;2为蓄电池提供充电电压，起到充电器的 作用。

(2)逆变器(Inverter):是一个将直流(DC)转化为交流(AC)的装置，由逆变桥、 控制逻辑和滤波电路等组成。应用于 UPS 时，将直流电(DC)转化为 50Hz 交流电(220/380AC)。

(3) 静态旁路:可以隔离逆变器并提供额外交流旁路电源向末端负载供电，由旁路静态开关、控制逻辑和驱动电路等组成，并与逆变器电源输出静态开关进行联锁，用于负载电源的不间断切换。

(4) EMI 滤波:由串联电抗器和并联电容器组成的低通滤波装置(常用有:LC 滤波器/LCL 滤波器)，对高频干扰信号有较大的阻碍和抑制作用。其主要作用: 1抑制交流电网中的高频干扰对设备的影响;2抑制设备(高频开关电源)产 生的高频干扰对交流电网的影响。

(5)滤波电容:是并联在整流电路输出端，用于降低交流脉动波纹系数、平滑直 流输出的储能器件。采用直流供电的电子电路中，滤波电容能使直流电源输 出平滑稳定，同时降低交变脉动电流对电子电路的影响，还可以吸收电子电 路工作中产生的电流波动和交流电源串入的干扰，使电子电路的工作性能更 加稳定。

(6) DC/DC变换器:是将基础直流电源(电压固定)转变为其他电压值的直流变换 装置，也称为直流斩波。按功能类型分为:降压斩波器、升压斩波器和降压/升压斩波器。

(7)旁路追踪:UPS 的旁路追踪功能是实现不间断供电的重要控制技术之一。

1. 1)  由于故障发生的随机性，UPS本身不知道在什么时间需要切换至旁路。所 以逆变器会时刻跟踪旁路，用于调整逆变器的输出电源波形，使之与旁路 电源同频率、同相位、同幅度;这样 UPS 的逆变器和旁路之间才能进行不间断切换。

2. 2)  为了保证UPS输出合格纯净的电源，UPS允许的频率、相位和幅度的偏差很小，这样就与市电有差异，存在一个同步窗口(可参考 UPS 手册关于输 出电能质量的各项指标和规定)。在同步窗口范围内，逆变器会持续追踪 旁路电源;如果旁路电源的质量超出同步的范围，逆变器输出就不会跟踪 旁路，将以自己的本征频率、相位和幅度工作，并触发内部事件记录。通 常记录事件信息内容有两种: 1旁路超限，2旁路不同步。

2.故障案例

2.1 案例一:开启 UPS 进行并机时发生电容损坏，设备顶部冒烟(蒸汽)并喷射出大量电解质
