【​AFSIM课程：AFSIM应用程序和工具使用】（三）

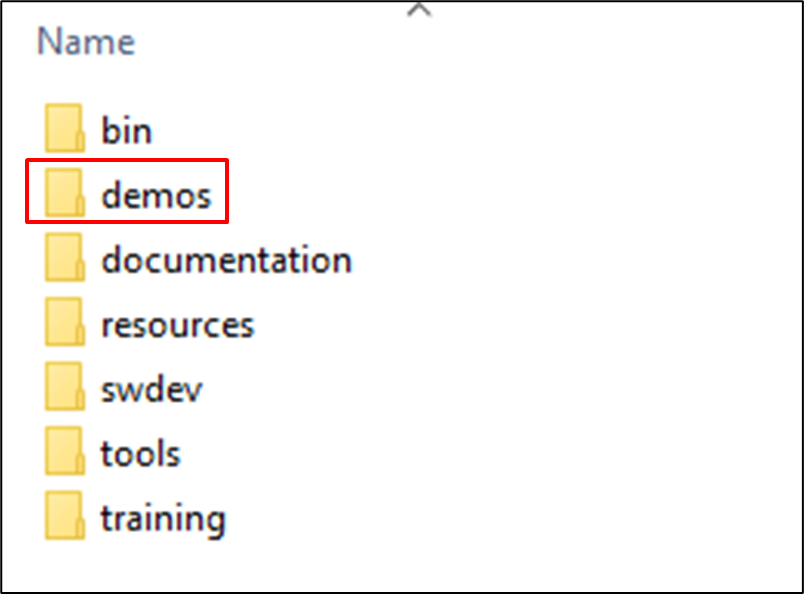

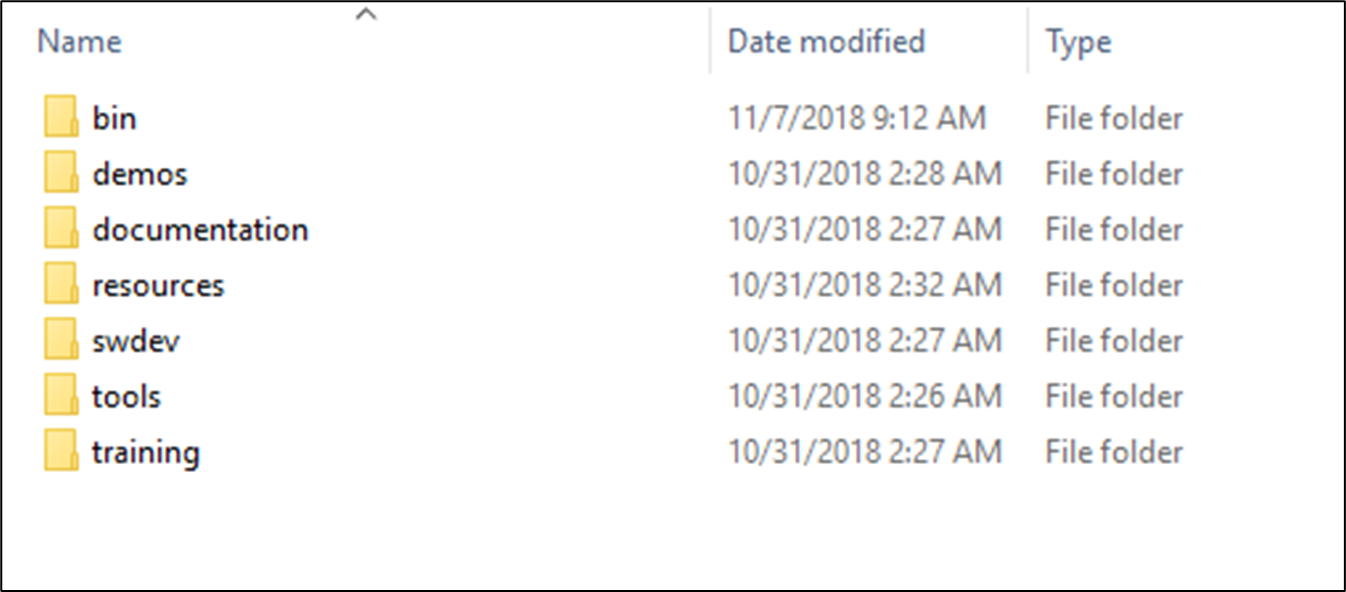

AFSIM的文件夹内容

各文件夹下的主要内容

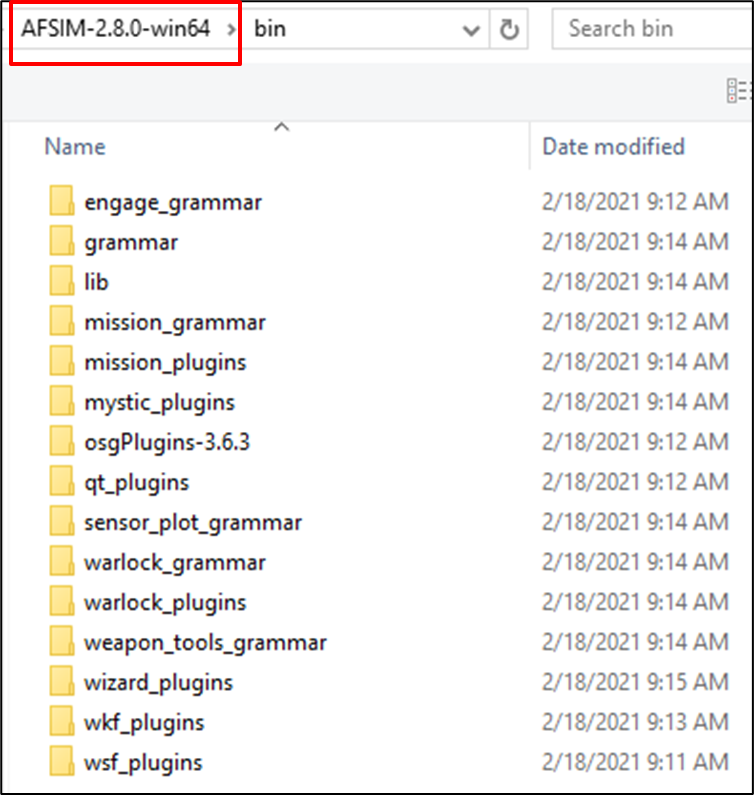

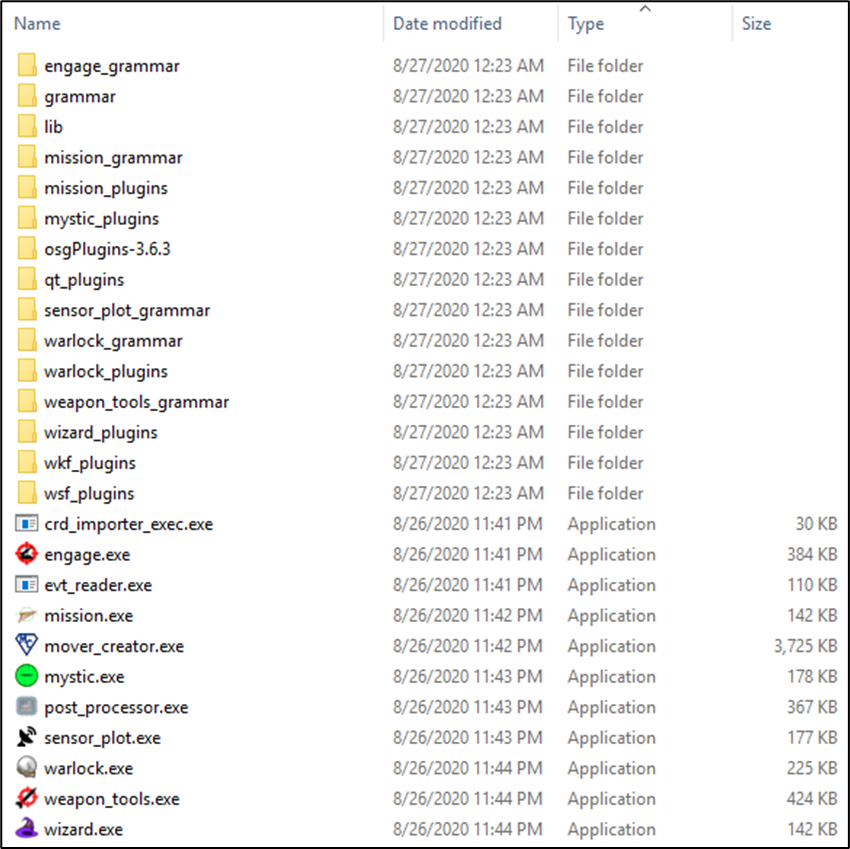

打开bin文件夹

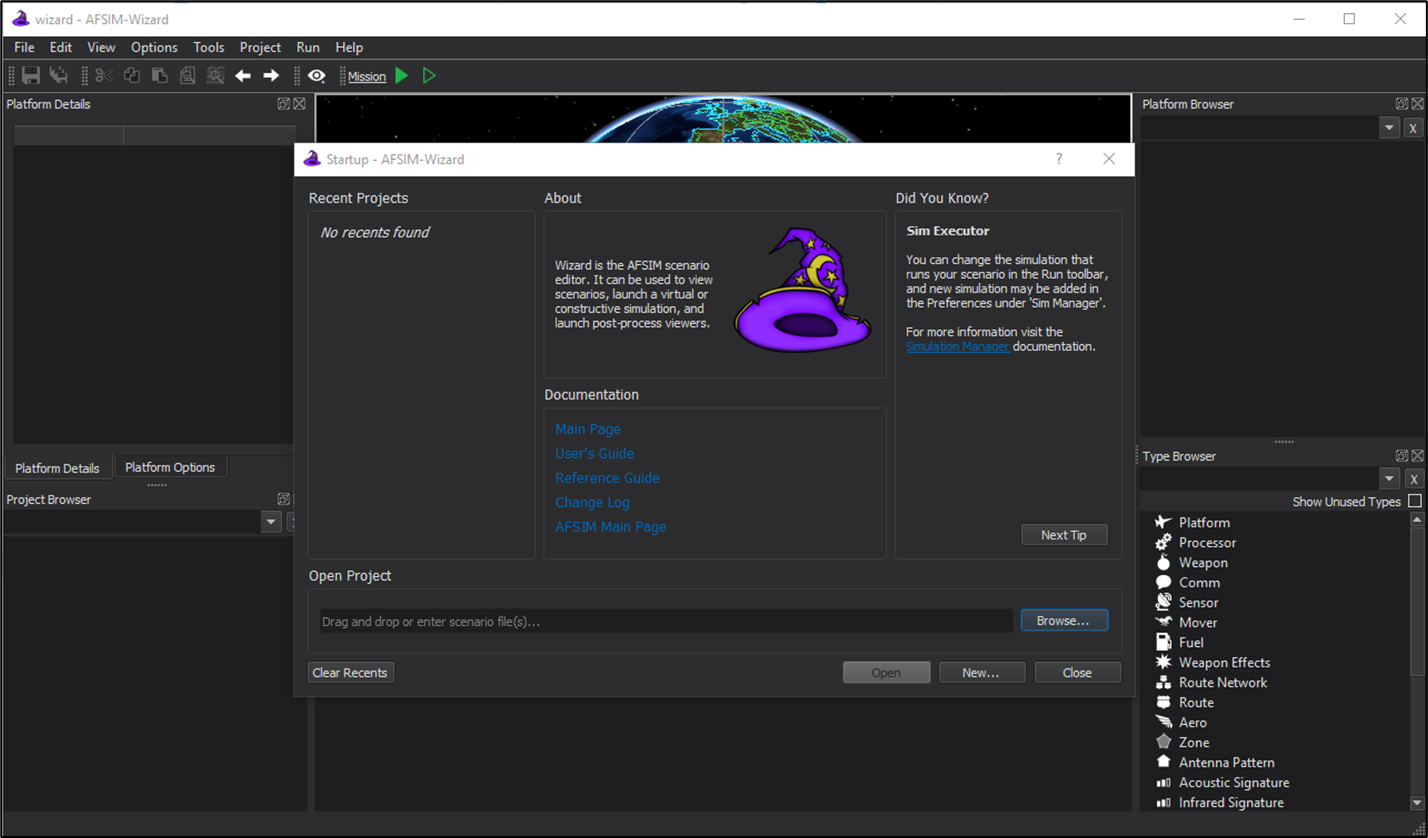

打开Wizard

双击bin文件夹下的wizard.exe

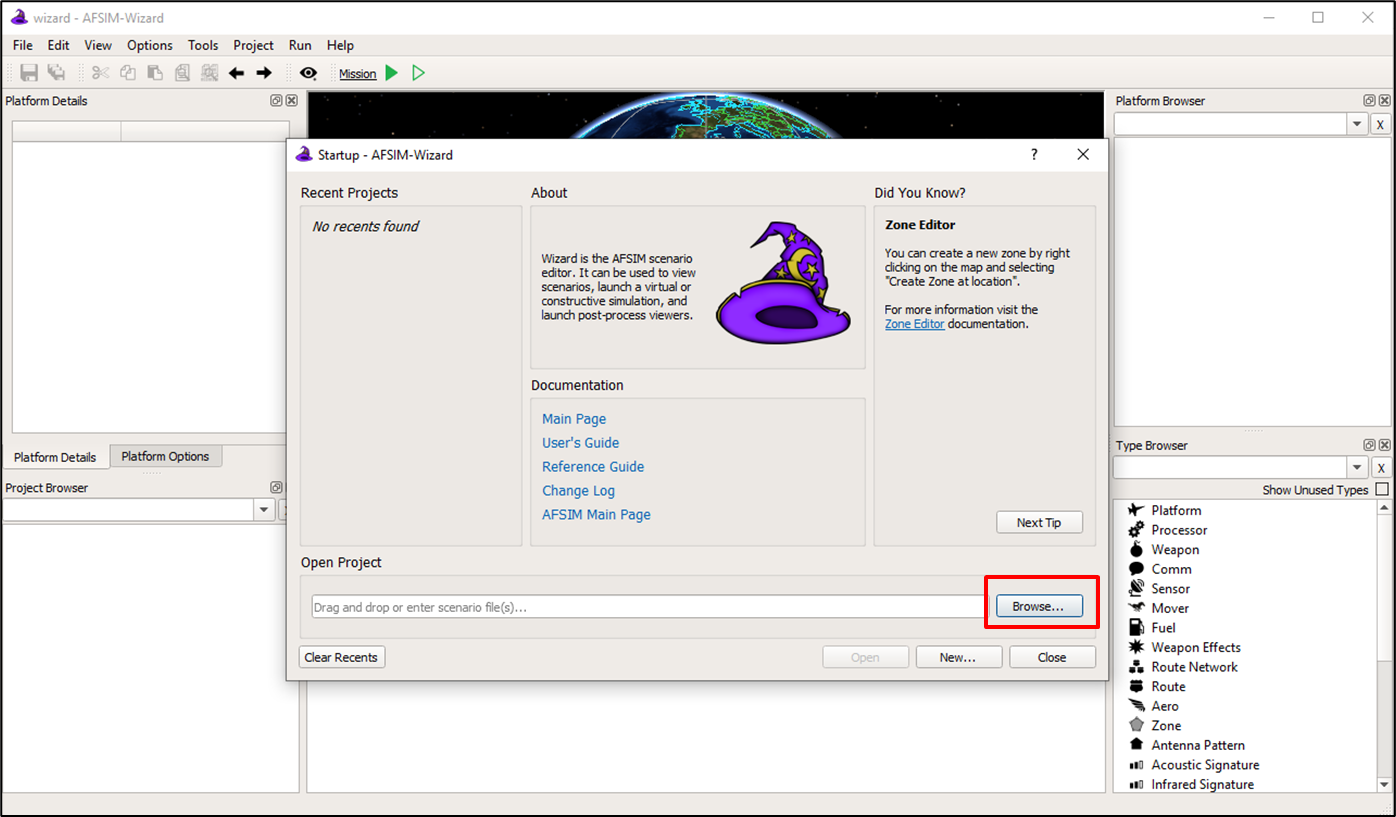

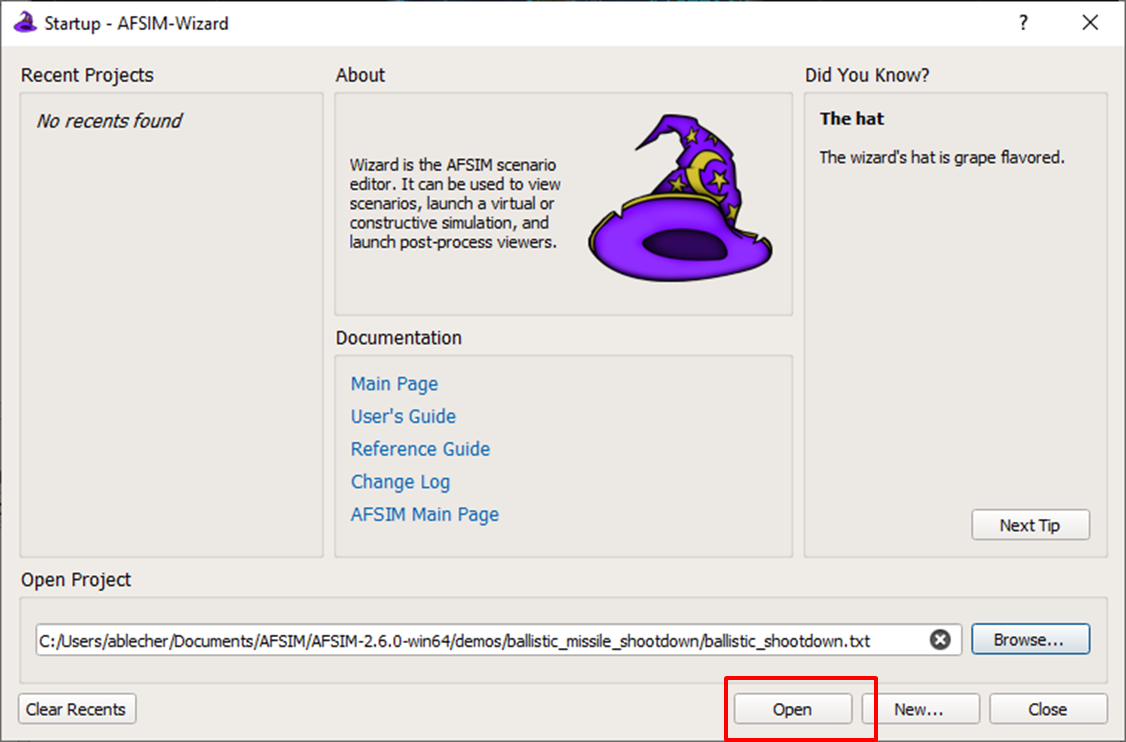

点击browse

浏览回AFSIM的根目录

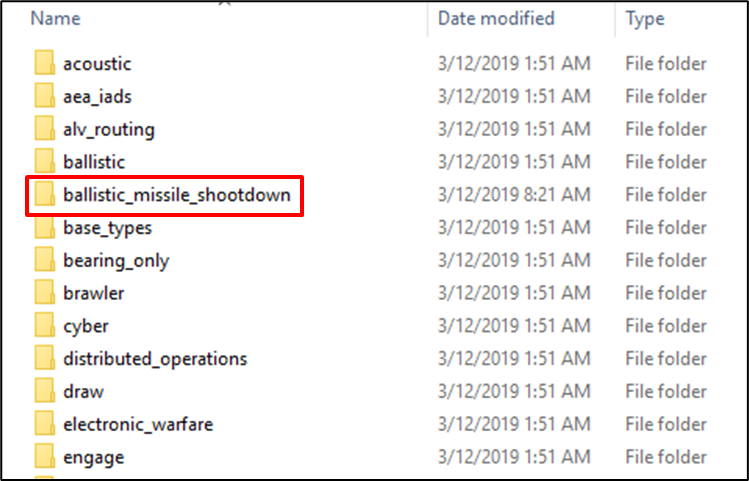

浏览到demos文件夹

打开ballistic_missile_shootdown

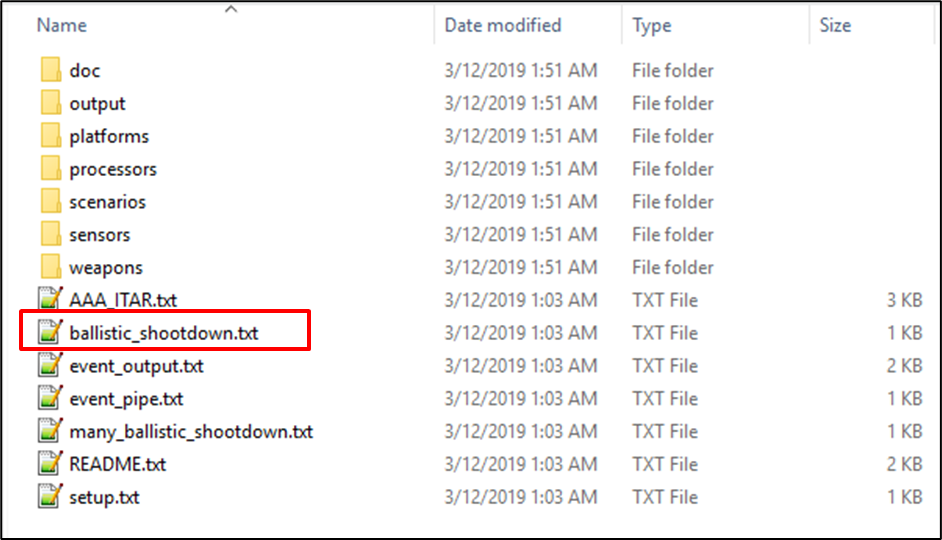

双击 “ballistic_shootdown.txt”

点击Open

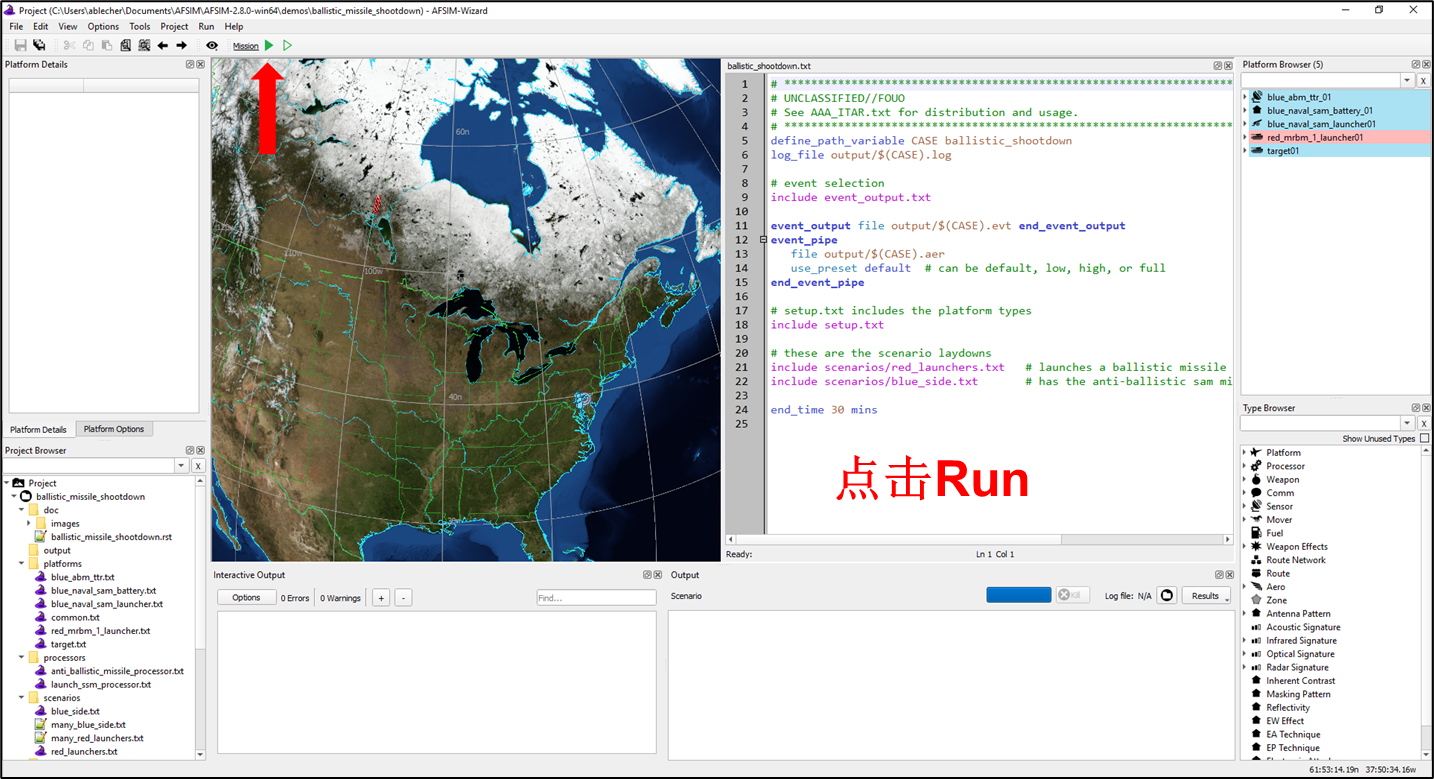

你会看到

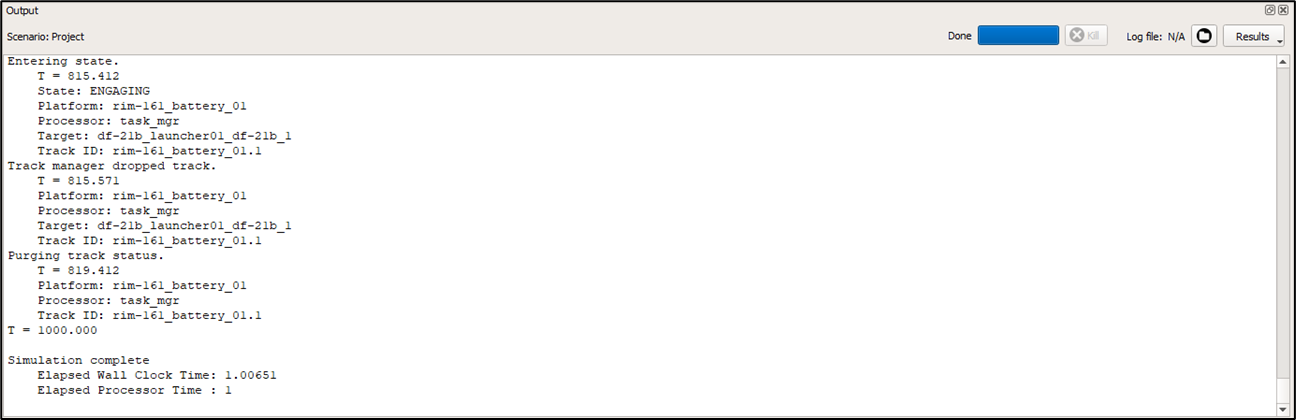

查看Wizard的output窗口

• Output窗口默认在底部
• 你可以通过output窗口的内容查看demo在运行过程中发生了什么，以及事件发生的具体时间

标准的想定输出

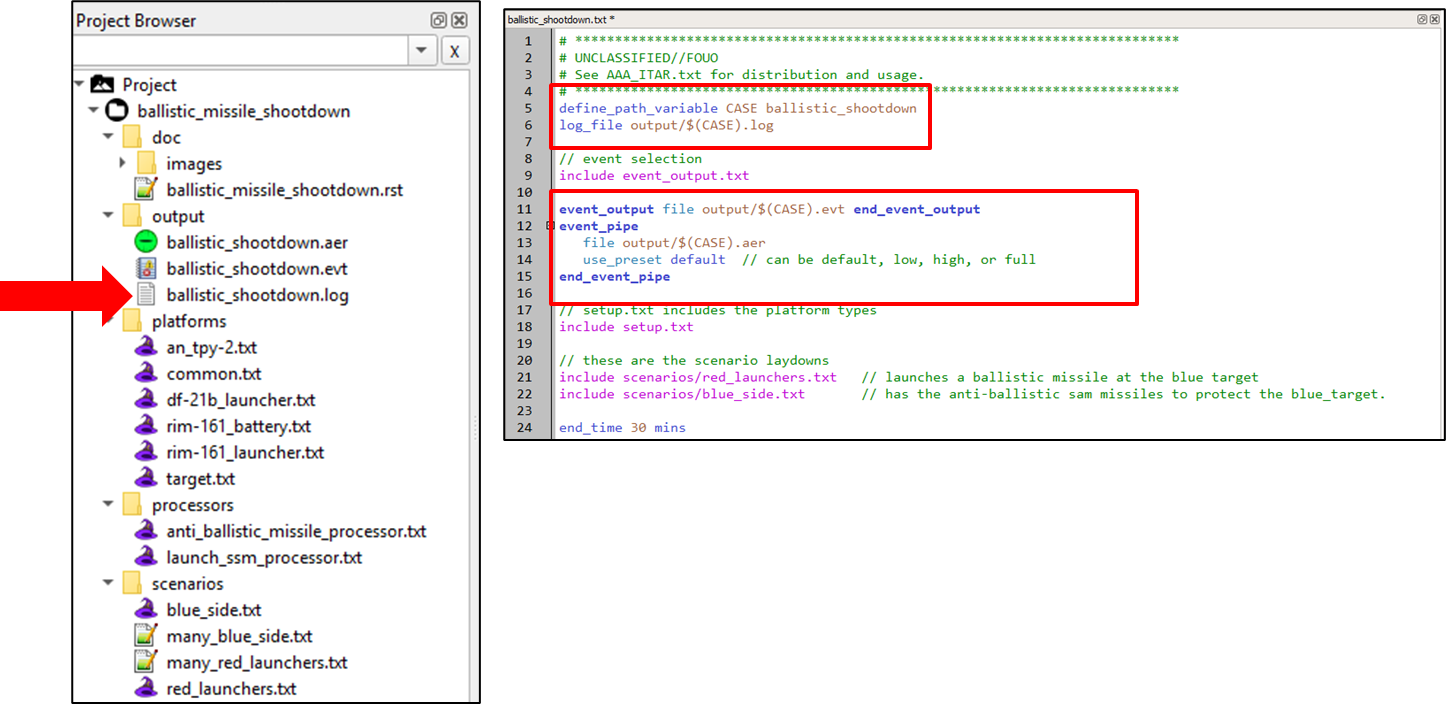

双击Project Browser树中的log日志文件

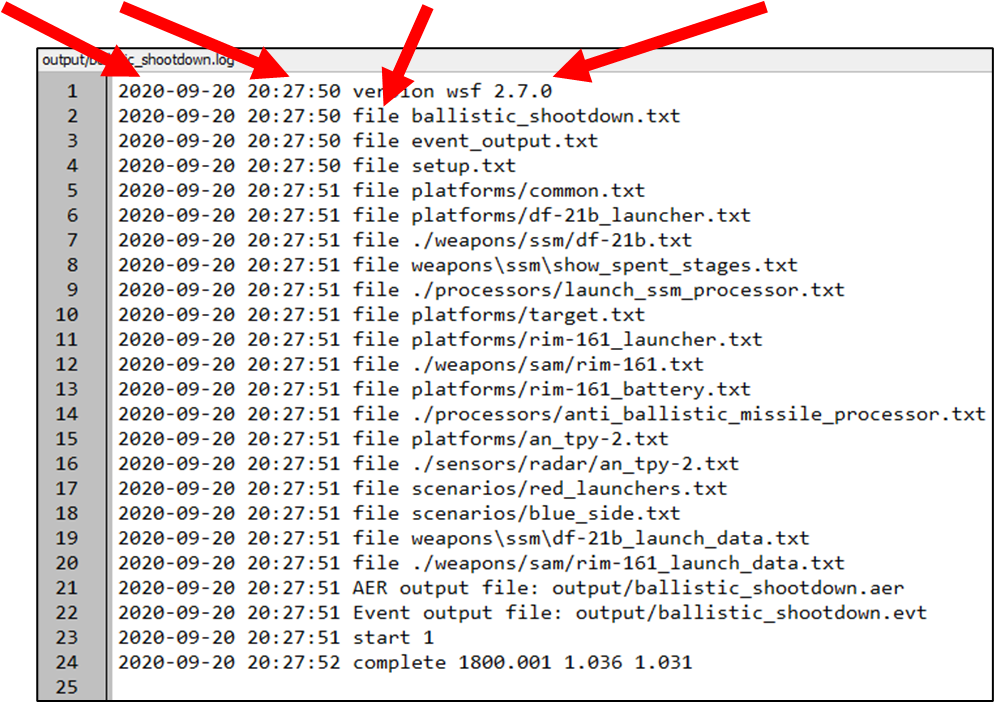

日志文件

日期, 时间, 包含的文件, 以及相关版本

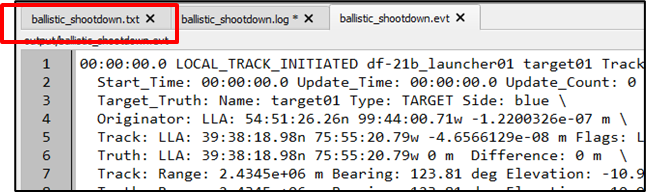

事件文件

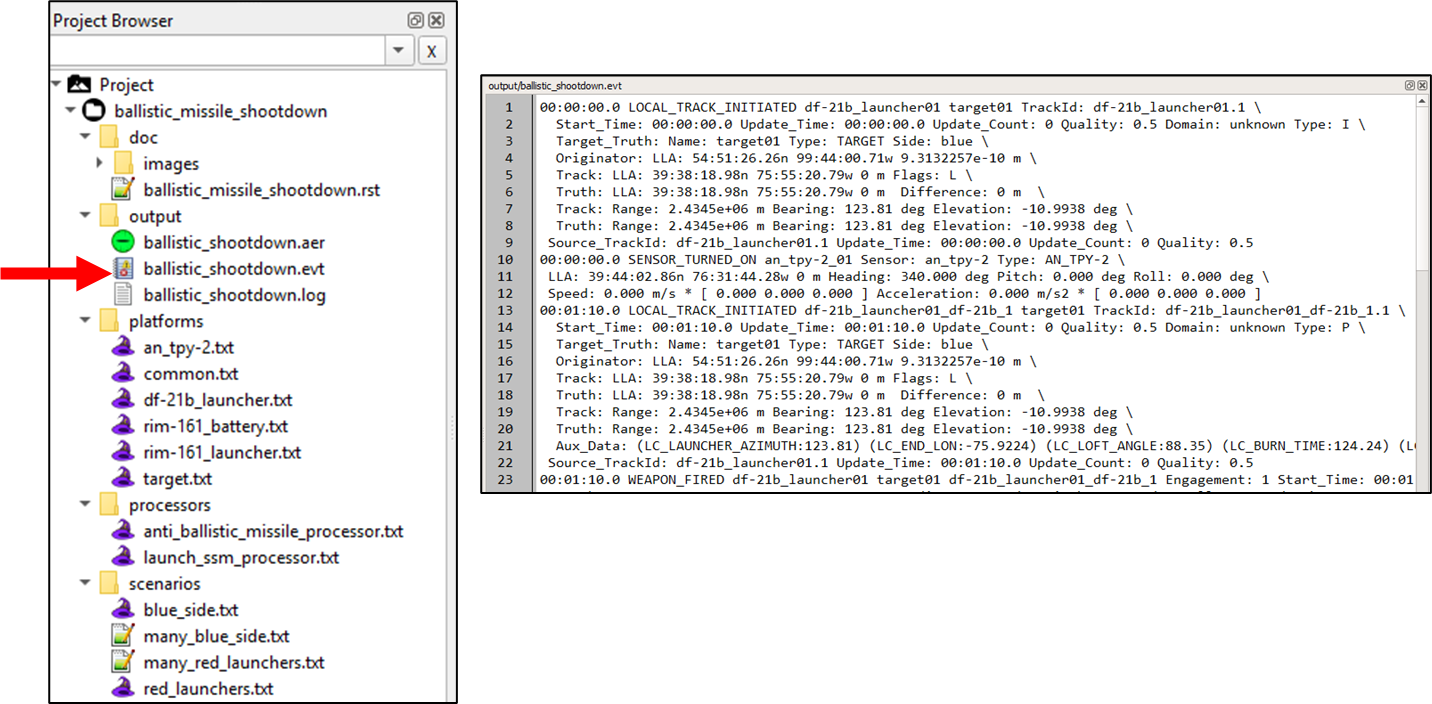

在Project Browser树中双击evt文件

事件输出

允许用户查看在仿真过程中发生的所有事件

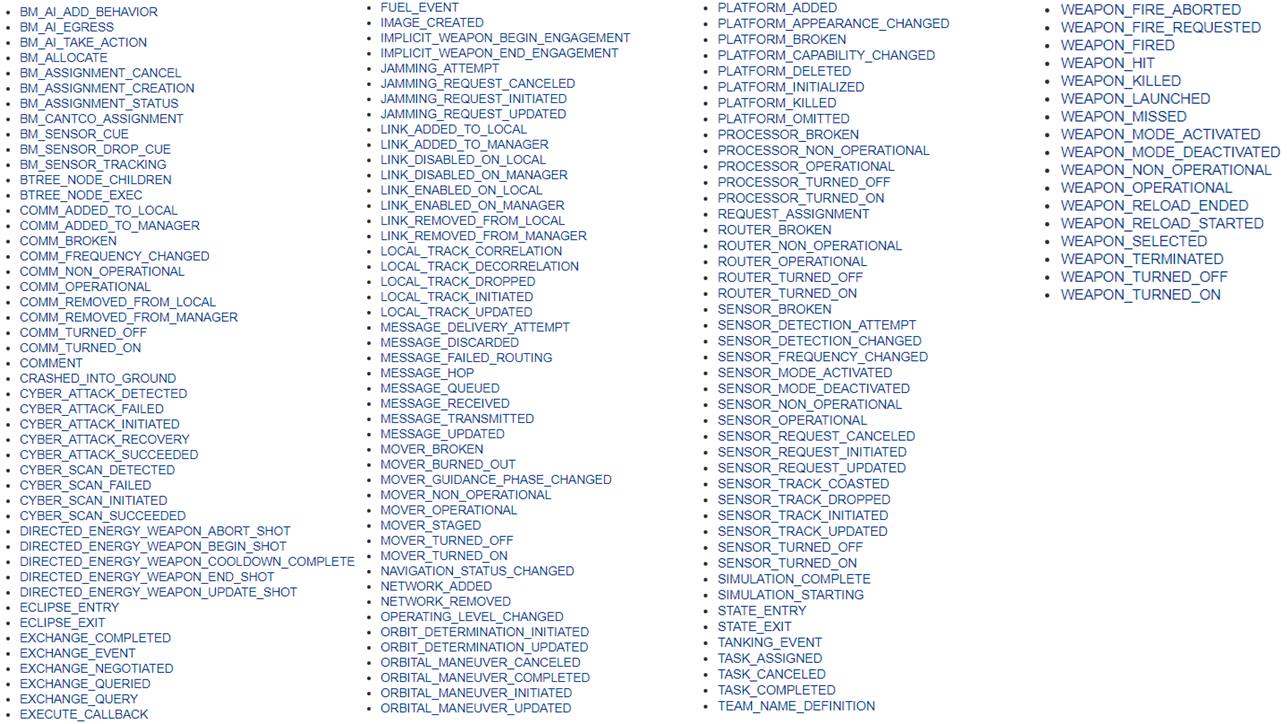

这是当前的可用事件列表:

如何剔除/添加一个事件

找到包含event_output.txt文件的脚本

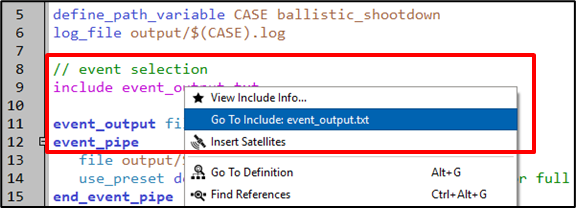

右键“include event_output.txt”
选择 “Go To Include:”

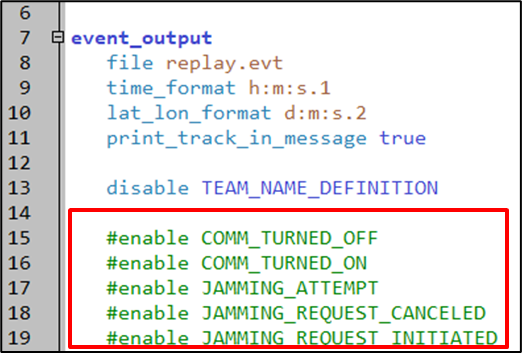

在event_output.txt中定义了要输出的/要禁用的事件

查看结果

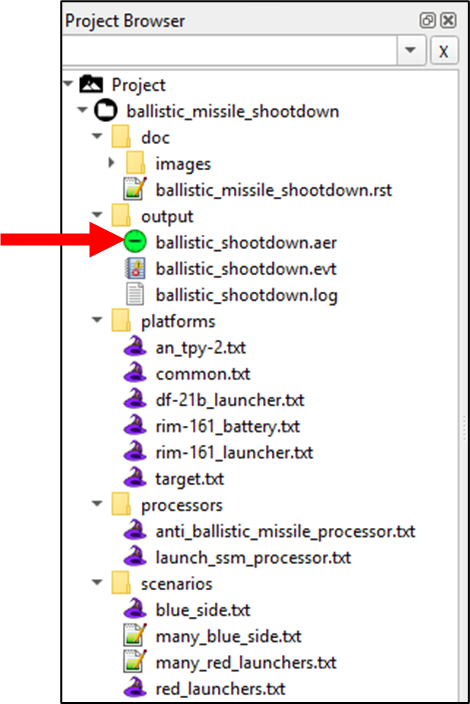

双击 .aer 文件

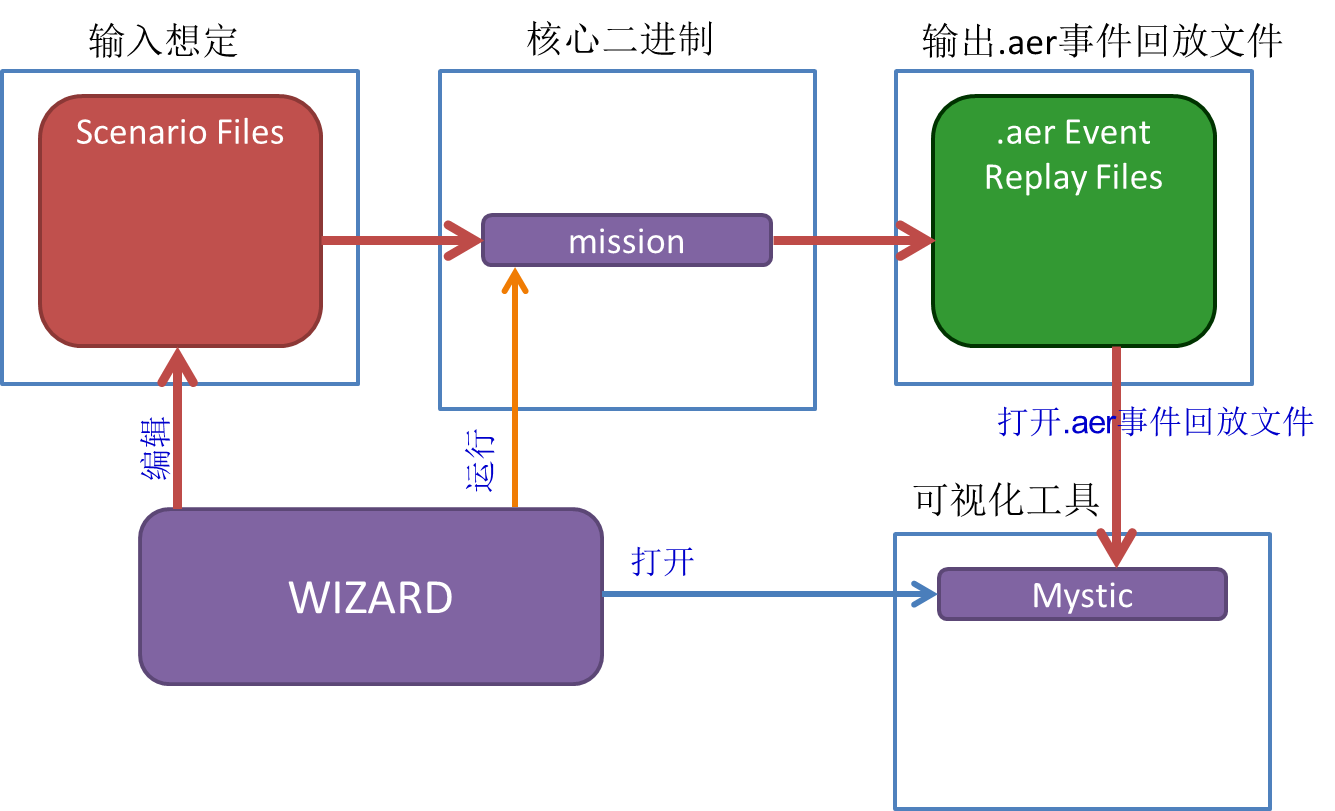

回放工具Mystic

花几分钟运行体验一下这个演示。

Mystic操作

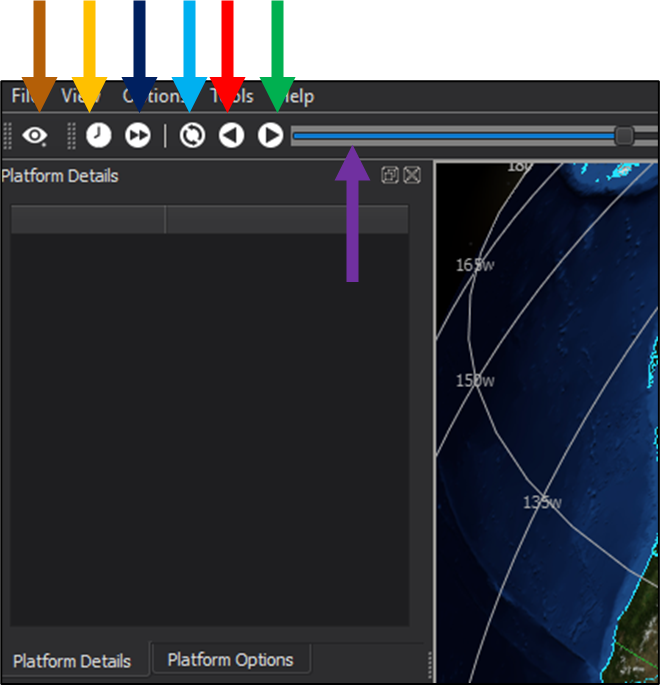

界面操作

•Play播放（向前播放）

•Reverse回退（向后播放）

•Restart重新开始

•Set Clock Rate播放倍率

•Jump to time跳到具体时刻

•Time Slider时间滑动条

•Capture View截图

鼠标控制

•左键拖曳

–沿鼠标方向拖曳地图.

•鼠标滚轮

–放大缩小场景.

•左键双击

–放大地图.

•中键拖曳

–倾斜和旋转视图

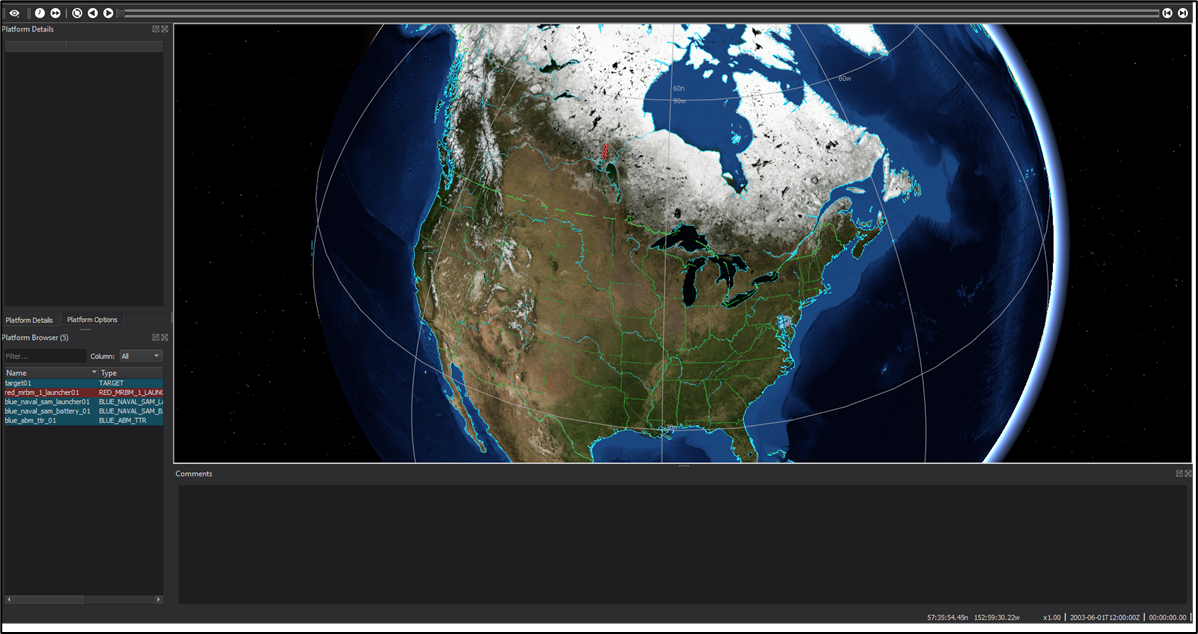

地图展示

自上而下的世界视图

• 显示平台、平台历史、传感器范围等。

可以通过Preferences(首选项)选择阵营可见性，例如‘仅红方’。

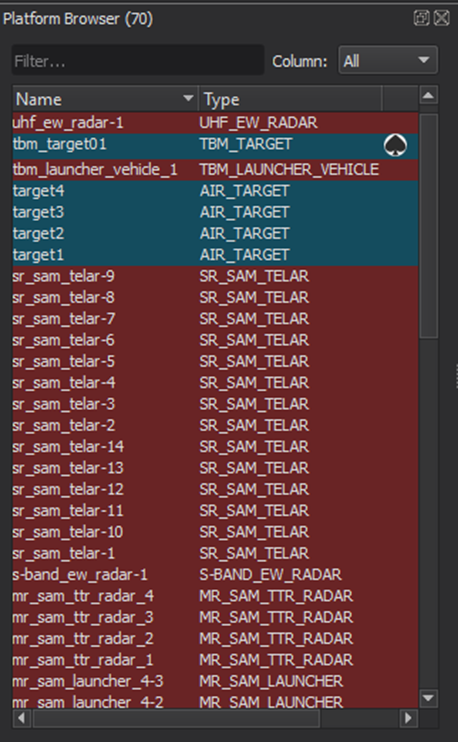

平台浏览

列出所有平台，包括其名称与类型属性

• 背景反映阵营的颜色

支持查询、筛选和排序
显示平台图标

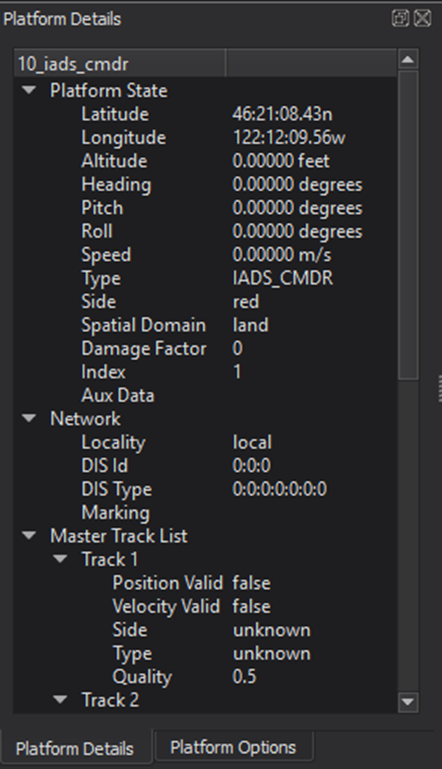

平台详情

• 显示所选择平台的详细属性
• 显示数据的单位可以Preferences->Units中更改
• 鼠标右键可以对数据进行绘制
• 鼠标放在数据上可以显示数据的不同单位

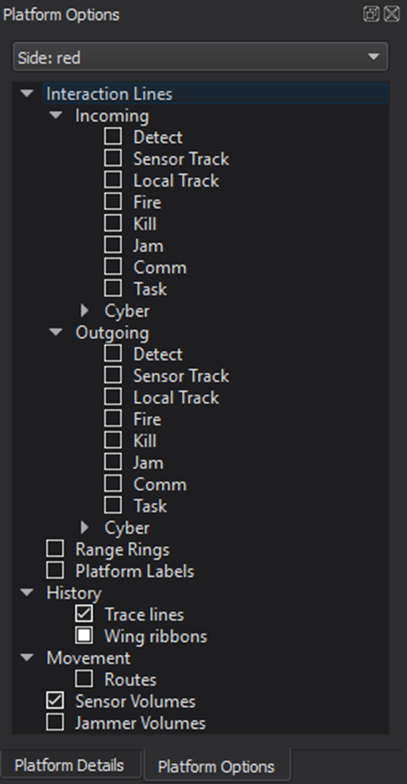

平台选项

可以通过选项打开平台相关信息在地图上的显示
可以切换单个平台或一组平台
选项包括:

• 交互线

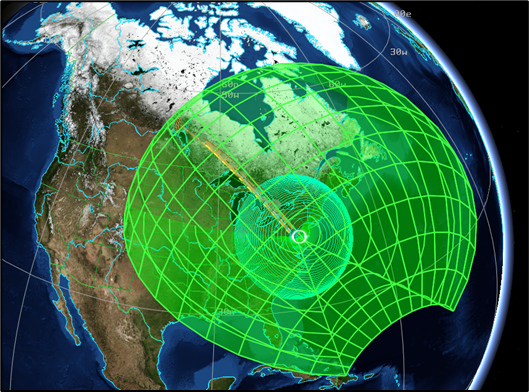

• 探测包络
• 巡迹线
• 范围环线

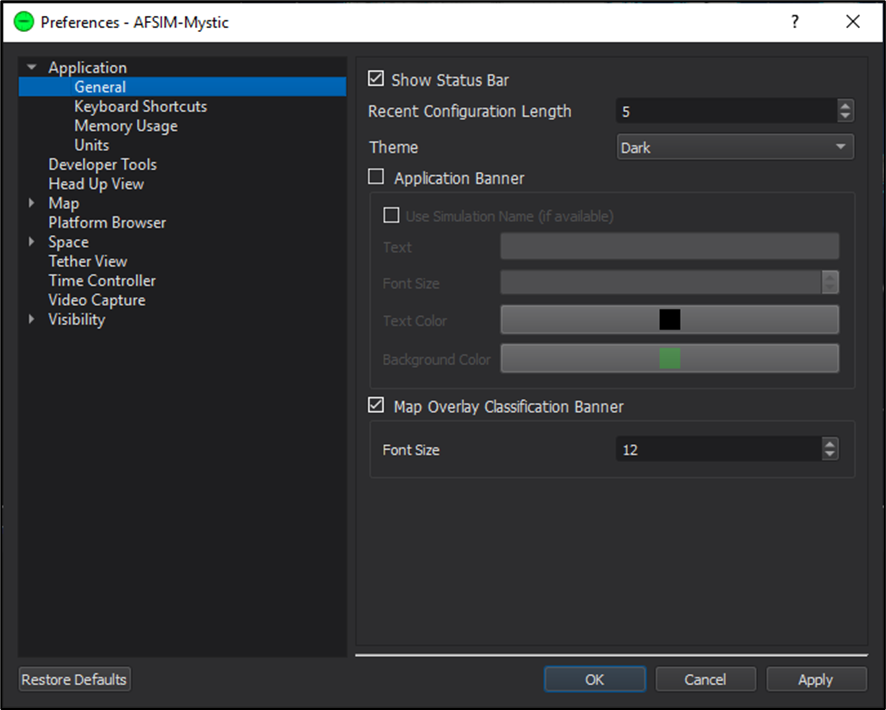

Preferences（首选项）

相关设置

• 地图设置
• 快捷键
• 团队可见性
• 单位
• 其它更多

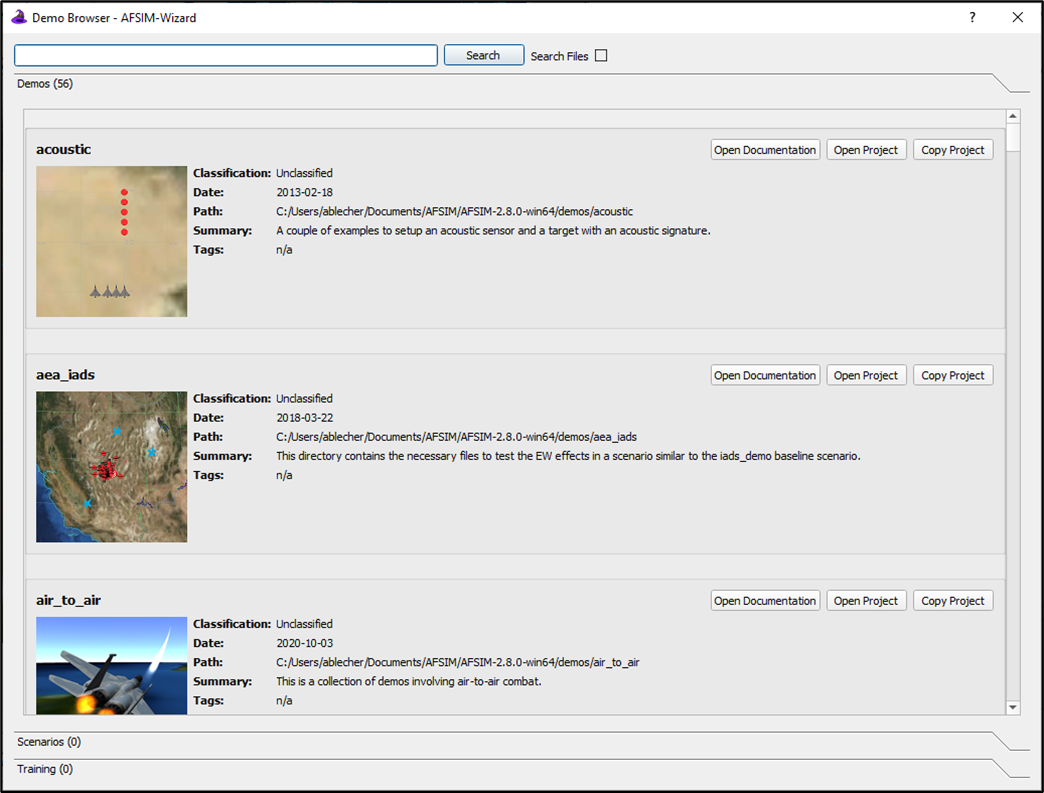

Demo浏览

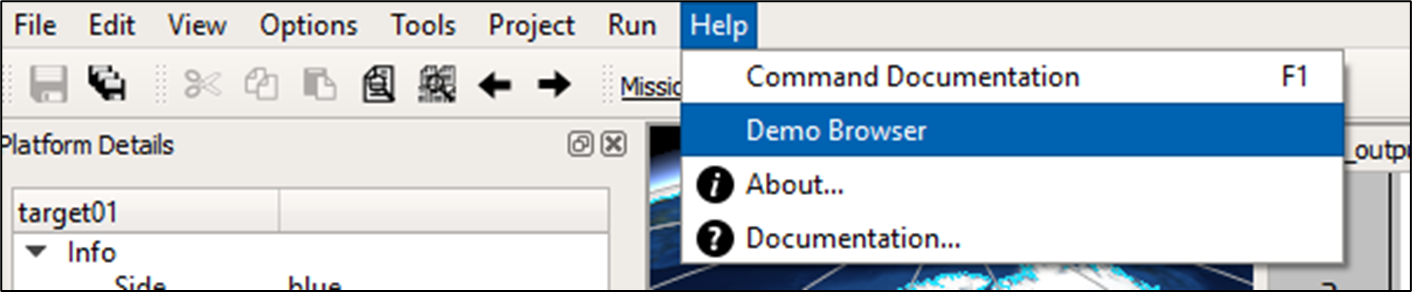

点击Help->Demo Browser

新建项目“Hello World”

关闭Demo Browser，回到主程序

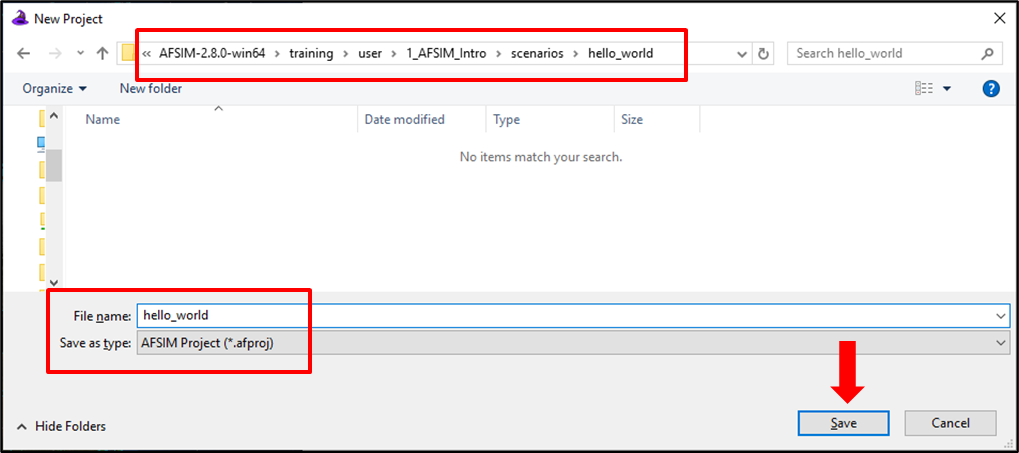

创建新项目

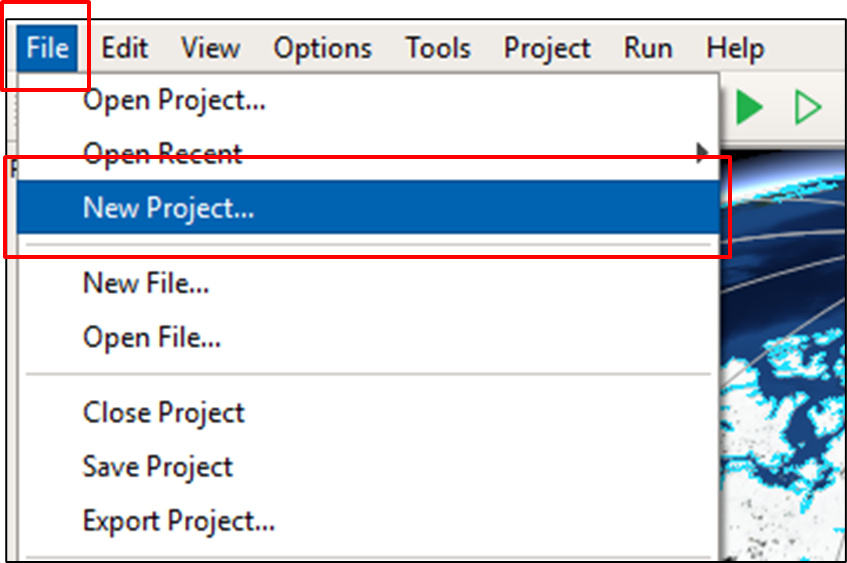

File -> New Project

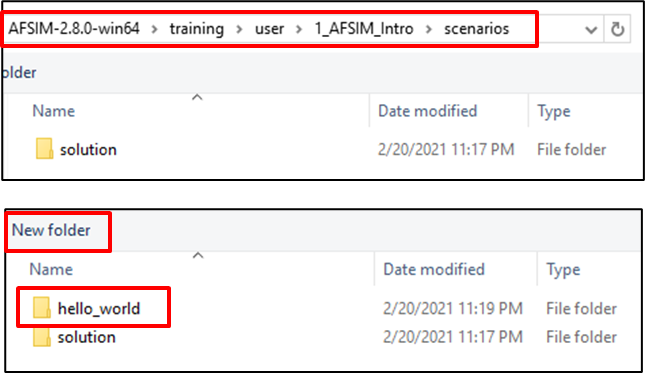

在 training\user\1_AFSIM_Intro/scenarios下新建一个文件夹名为hello world

工程就建在其下，名为 ‘hello_world’ ，save as type为afproj，点击save

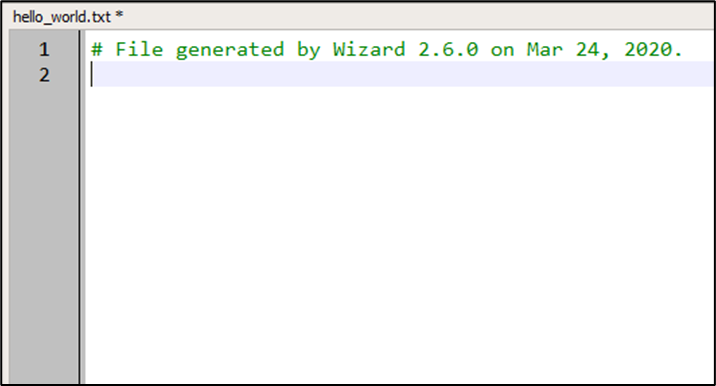

创建一个新文件

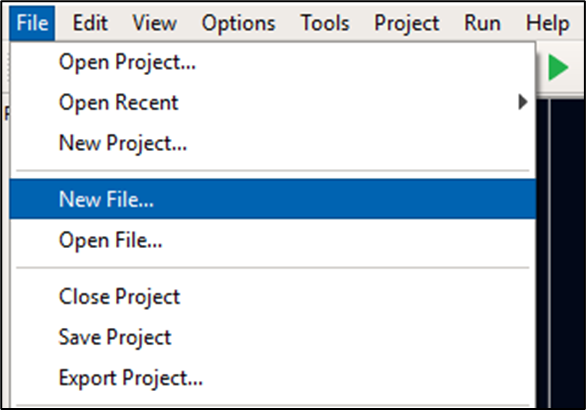

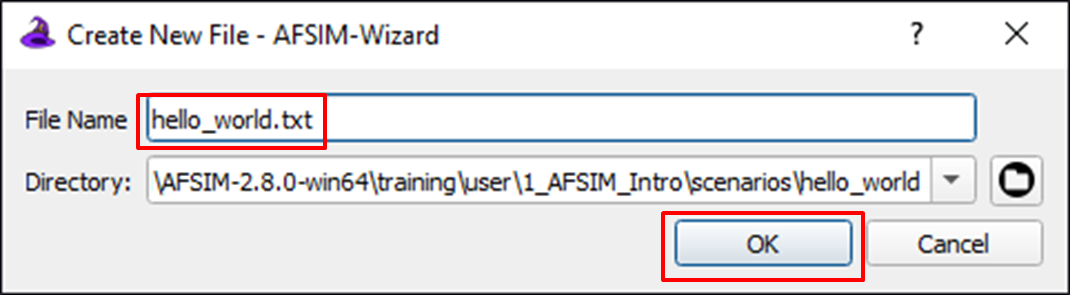

File -> New File

命名为 ‘hello_world.txt’ 点击OK

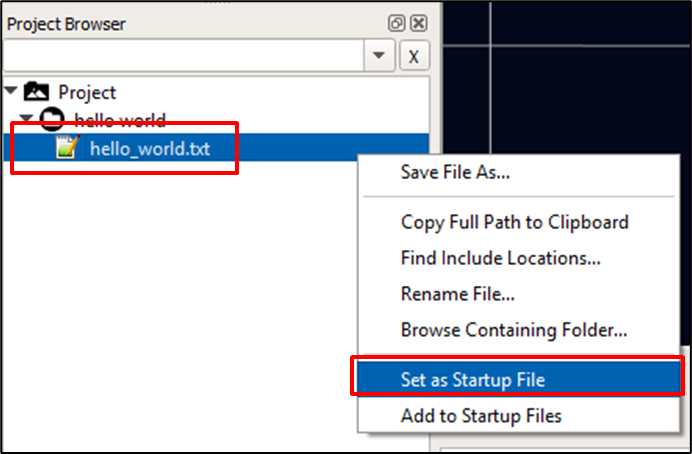

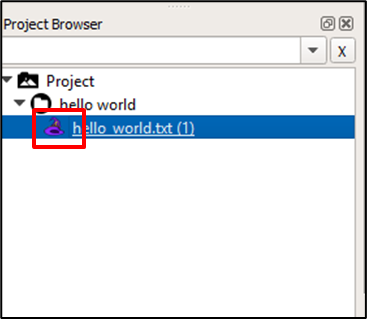

在 Project Browser中找到该文件，右键->Set as Startup File

设置成功它前面会有个wizard的小帽子图标 (这包含它已经包含在当前可执行的工程当中)

然后就可以写代码了

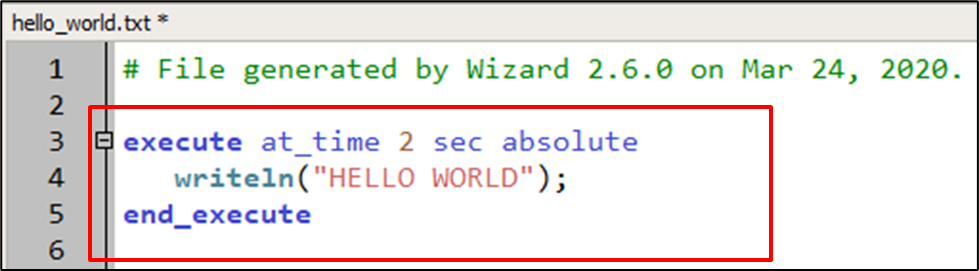

添加一个execute 代码块，打印“HELLO WORLD”字串
Ctrl + space 可以自动补全

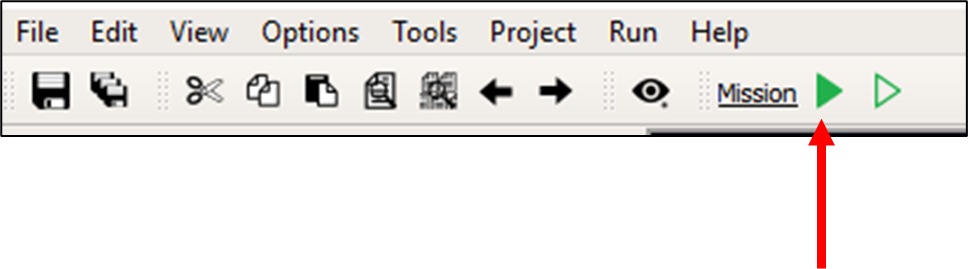

Run!!!

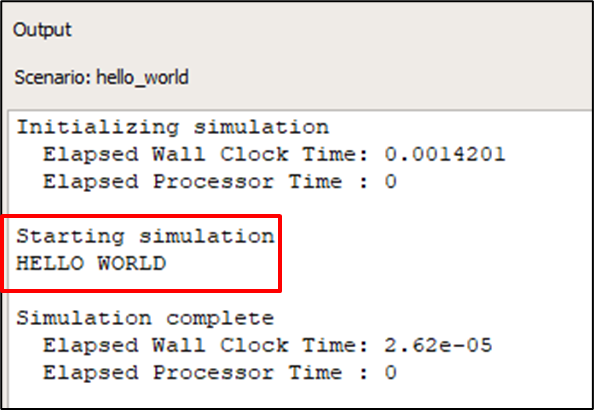

正常的话，我们会在output窗口中看到 ‘HELLO WORLD’打印

AFSIM工具 – Mission
