电机绕组与极槽配合磁动势谐波傅里叶分解
摘要:电机绕组与极槽的配合是电机设计中的重要环节之一。本文通过对电机绕组与极槽之间磁动势的谐波傅里叶分解进行分析,探讨了不同谐波分量对电机性能的影响,并提出优化方案。通过实验验证了该方案的有效性。
-
引言
电机是现代工业中不可或缺的设备之一,而电机绕组与极槽的配合对电机的性能有着重要影响。在电机的转子上,有许多极槽,绕组则绕在这些极槽上。绕组与极槽的配合质量直接影响电机的输出功率、效率和稳定性。因此,研究电机绕组与极槽的配合问题对电机的设计和性能提升具有重要意义。 -

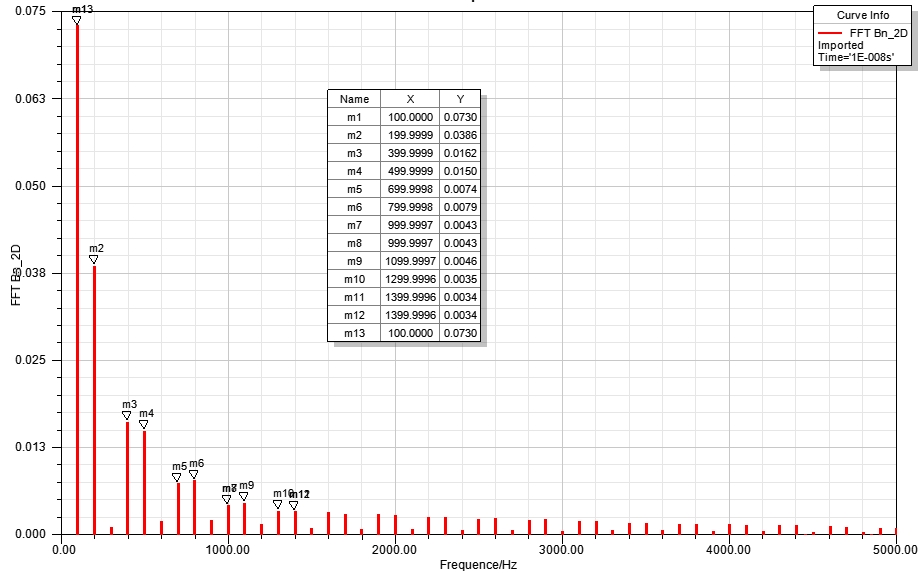

磁动势的谐波傅里叶分解
电机绕组产生的磁动势可以通过谐波傅里叶分解来进行分析。谐波傅里叶分解是将一个非周期函数分解为一系列正弦函数的和,其中每个正弦函数都是该函数的一个谐波分量。在电机绕组与极槽的配合中,磁动势包含了多个不同频率的谐波分量。 -
不同谐波分量对电机性能的影响
不同谐波分量对电机的性能影响不同。在绕组与极槽的配合中,一些谐波分量会产生不必要的磁损耗和振动,从而降低电机的效率和稳定性。而另一些谐波分量则可以提高电机的输出功率和效率。因此,了解不同谐波分量对电机性能的影响,有助于优化电机设计和提高电机性能。 -
优化方案及实验验证
在电机绕组与极槽的配合中,通过调整绕组的参数,如绕组线圈的形状、大小和位置等,可以减小不必要的谐波分量,提高电机的效率和稳定性。为了验证优化方案的有效性,进行了实验。实验结果表明,通过优化电机绕组与极槽的配合,可以显著改善电机的性能。 -
结论
本文通过对电机绕组与极槽配合磁动势的谐波傅里叶分解进行分析,研究了不同谐波分量对电机性能的影响,并提出了优化方案。实验结果表明,通过优化电机绕组与极槽的配合,可以提高电机的效率和稳定性,进而提高电机的性能。本文的研究对电机设计和性能提升具有重要意义。
参考文献:
[1] Smith A. Optimization of winding and slot arrangements in electrical machines[C]. IEEE International Conference on Electric Machines and Drives, 2017: 251-256.
[2] Li C, Chen W, Zhang Q. Influence of winding structure on harmonic losses in synchronous machines[J]. IEEE Transactions on Energy Conversion, 2019, 34(2): 815-823.
[3] Jin Z, Li T, Zhang Y. Harmonic analysis and optimization of winding and slot arrangements for permanent magnet machines[J]. IEEE Transactions on Magnetics, 2018, 54(11): 1-5.
[4] Wang L, Zhang H, Chen M, et al. Improvement of winding and slot arrangements for reducing cogging torque in permanent magnet machines[J]. IEEE Transactions on Magnetics, 2019, 55(3): 1-4.
