RK平台如何配置USB功能

简介

RK平台基本能够通过dts配置就能实现USB功能。为了方便理解,我这里分三部分来介绍,包括:usb-phy,usb控制器,usb供电。

usb-phy

usb-phy负责最底层的信号转换,主要是硬件的差分信号转换成数字信号传给usb控制器,然后再送到主控,其框架大概如下:

usb数据线
CPU
usb controler
usb-phy
usb device

找原理图上的usb-phy

以rk3399的host口为例,我们先找到原理图上对应的usb口:
在这里插入图片描述
由原理图我们可以知道,rk3399有两个usb-phy,分别是PHY0和PHY1,一个usb-phy有两个port口,分别是typec口和host口,我们要配置的是PHY0下面的host口,确定好这个之后我们就可以去dts找对应的配置节点。

找dtsi中的usb-phy

在rk3399.dtsi中我们可以看到:

                u2phy0: usb2-phy@e450 {
                        compatible = "rockchip,rk3399-usb2phy";
                        reg = <0xe450 0x10>;
                        clocks = <&cru SCLK_USB2PHY0_REF>;
                        clock-names = "phyclk";
                        #clock-cells = <0>;
                        clock-output-names = "clk_usbphy0_480m";
                        power-domains = <&power RK3399_PD_PERIHP>;
                        status = "disabled";

                        u2phy0_host: host-port {
                                #phy-cells = <0>;
                                interrupts = <GIC_SPI 27 IRQ_TYPE_LEVEL_HIGH 0>;
                                interrupt-names = "linestate";
                                status = "disabled";
                        };

                        u2phy0_otg: otg-port {
                                #phy-cells = <0>;
                                interrupts = <GIC_SPI 103 IRQ_TYPE_LEVEL_HIGH 0>,<GIC_SPI 104 IRQ_TYPE_LEVEL_HIGH 0>,<GIC_SPI 106 IRQ_TYPE_LEVEL_HIGH 0>;
                                interrupt-names = "otg-bvalid", "otg-id","linestate";
                                status = "disabled";
                        };
                };

从以上代码看到,原理图上的PHY0刚好对应u2phy0,下面有两个port,分别是u2phy0_host和u2phy0_otg,我们关注的是u2phy0_host,因此,只要确认dts中有把u2phy0和u2phy0_host打开就可以了,如:

&u2phy0 {
        status = "okay";
        u2phy0_host: host-port {
                status = "okay";
        };
};

usb控制器

确定好usb-phy之后,我们可以直接去rk3399.dtsi就可以找到对应的usb控制器了,在rk3399.dtsi中,我们可以看到:

        usb_host0_ehci: usb@fe380000 {
                compatible = "generic-ehci";
                reg = <0x0 0xfe380000 0x0 0x20000>;
                interrupts = <GIC_SPI 26 IRQ_TYPE_LEVEL_HIGH 0>;
                clocks = <&cru HCLK_HOST0>, <&cru HCLK_HOST0_ARB>,<&cru SCLK_USBPHY0_480M_SRC>;
                clock-names = "hclk_host0", "hclk_host0_arb", "usbphy0_480m";
                phys = <&u2phy0_host>;
                phy-names = "usb";
                power-domains = <&power RK3399_PD_PERIHP>;
                status = "disabled";
        };

        usb_host0_ohci: usb@fe3a0000 {
                compatible = "generic-ohci";
                reg = <0x0 0xfe3a0000 0x0 0x20000>;
                interrupts = <GIC_SPI 28 IRQ_TYPE_LEVEL_HIGH 0>;
                clocks = <&cru HCLK_HOST0>, <&cru HCLK_HOST0_ARB>,<&cru SCLK_USBPHY0_480M_SRC>;
                clock-names = "hclk_host0", "hclk_host0_arb", "usbphy0_480m";
                phys = <&u2phy0_host>;
                phy-names = "usb";
                power-domains = <&power RK3399_PD_PERIHP>;
                status = "disabled";
        };

以上两个节点里面都有这样一句:phys = <&u2phy0_host>;,这表明这两个usb控制器都用了u2phy0_host这个usb-phy,这里我们需要了解一下,这两个usb控制器分别是ehci和ohci,ohci支持usb1.0和usb1.1,ehci支持usb2.0,为了同时支持usb1.0、usb1.1和usb2.0,就需要同时用到ehci和ohci,因此需要把这两个usb控制器都打开,如:

&usb_host0_ehci {
        status = "okay";
};
&usb_host0_ohci {
        status = "okay";
};

usb供电

RK平台的usb供电主要是usb-phy和vbus,其他的供电在芯片内部,我们一般不需要操作。

usb-phy的供电

从前面usb-phy的原理图我们可以看到有三路供电,分别是USB_AVDD_0V9,USB_AVDD_1V8,USB_AVDD_3V3,这三路供电将会影响usb的信号,一般由pmu提供的,只要硬件设计的时候跟官方的参考原理图一样,一般不需要修改,如果有自己修改,需要确认清楚,这三路供电的配置是这样的:

                        vcc0v9_soc: LDO_REG3 {
                                regulator-always-on;
                                regulator-boot-on;
                                regulator-min-microvolt = <900000>;
                                regulator-max-microvolt = <900000>;
                                regulator-name = "vcc0v9_soc";
                                regulator-state-mem {
                                        regulator-on-in-suspend;
                                        regulator-suspend-microvolt = <900000>;
                                };
                        };
                        vcc_1v8: LDO_REG2 {
                                regulator-always-on;
                                regulator-boot-on;
                                regulator-min-microvolt = <1800000>;
                                regulator-max-microvolt = <1800000>;
                                regulator-name = "vcc_1v8";
                                regulator-state-mem {
                                        regulator-on-in-suspend;
                                        regulator-suspend-microvolt = <1800000>;
                                };
                        };
                        vcc3v3_sys: DCDC_REG4 {
                                regulator-always-on;
                                regulator-boot-on;
                                regulator-min-microvolt = <3300000>;
                                regulator-max-microvolt = <3300000>;
                                regulator-initial-mode = <0x2>;
                                regulator-name = "vcc3v3_sys";
                                regulator-state-mem {
                                        regulator-on-in-suspend;
                                        regulator-suspend-microvolt = <3300000>;
                                };
                        };

注意:当usb出现识别异常的时候需要确认一下这三路供电,其纹波不能超过电压值的10%。

vbus的供电

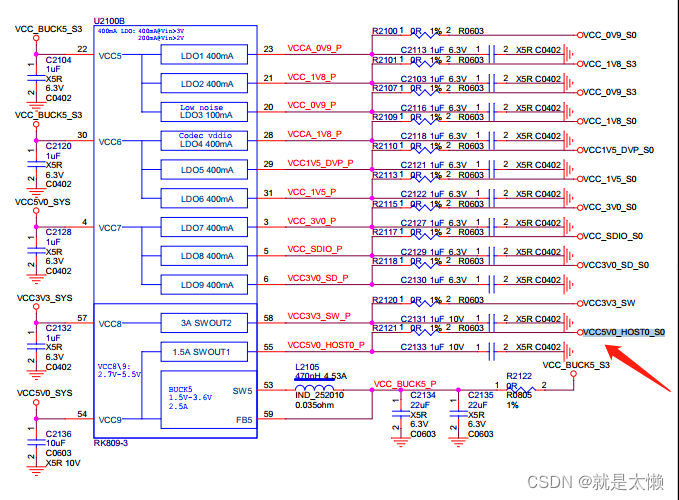

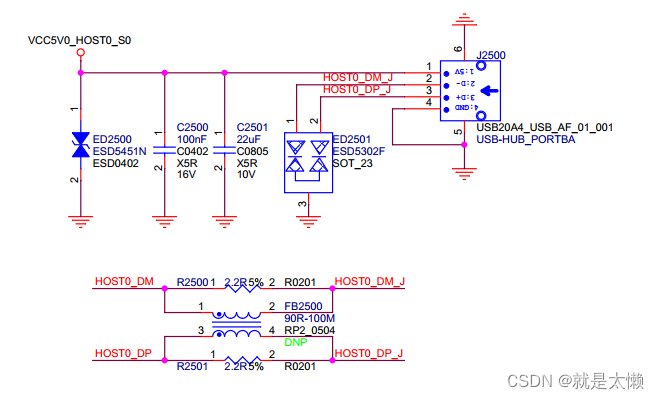

vbus供电就是给usb设备用的电源,从原理图可以看到:
在这里插入图片描述
在这里插入图片描述
由此我们可以知道,这个host口的vbus是由pmu供过来的,我们可以找到dts对应的节点:

                        vcc5v0_usb: SWITCH_REG1 {
                                regulator-always-on;
                                regulator-boot-on;
                                regulator-min-microvolt = <5000000>;
                                regulator-max-microvolt = <5000000>;
                                regulator-name = "vcc5v0_usb";
                                regulator-state-mem {
                                        regulator-on-in-suspend;
                                        regulator-suspend-microvolt = <5000000>;
                                };
                        };

RK平台这个供电是在usb-phy驱动里面控制的,因此我们把它配置到usb-phy节点中:

&u2phy0 {
        status = "okay";
        u2phy0_host: host-port {
                phy-supply = <&vcc5v0_usb>;
                status = "okay";
        };
};

至此,一个usb host口的dts就配置完了,如果其他配置没问题(如defconfig)就能正常工作了。
