5G_NR:系统消息

系统消息是小区级别的信息，对接入小区的所有UE有效。UE需要获取系统消息以便知道如何接入该小区，并在该小区内正确地工作。

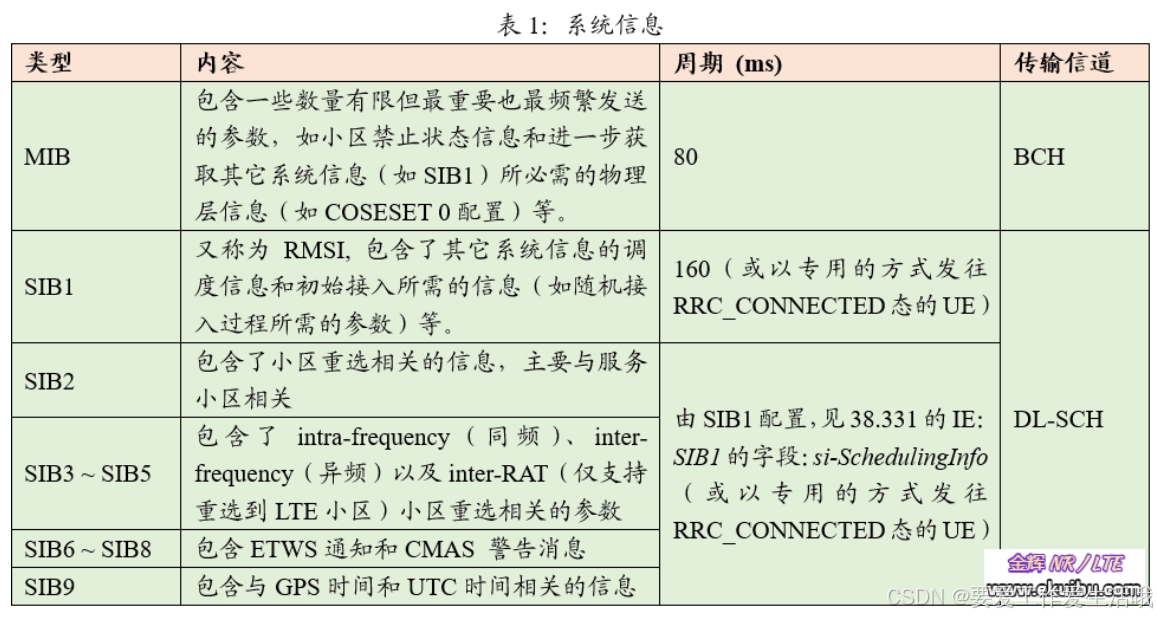

系统消息包括MIB和SIB，并分为最小SI和其他SI。

UE在5G网络中主要处于空闲状态（RRC_IDLE）、连接状态（RRC_CONNECTED）和非激活状态（RRC_INACTIVE），每种状态适应不同的通信需求和功耗水平。

• PCell：主小区，负责控制信令和基本数据传输。

• PSCell：在双连接中，辅小区组的主小区，负责SCG的控制信令和数据传输。

• SCell：辅小区，用于增加带宽和数据速率，依赖PCell管理。

一、最小SI

在5G通信中，最小SI（Minimum System Information，最小系统信息）是UE（用户设备）初始接入网络时必须获取的系统信息，包含网络运行和初始接入所需的基本参数。

1、最小SI的组成

最小SI包括以下两部分：

1. MIB（Master Information Block，主信息块）：

   • 通过PBCH（物理广播信道）传输。

   • 包含系统帧号（SFN）、子载波间隔（SCS）、SSB（同步信号块）位置等关键信息。

2. SIB1（System Information Block 1，系统信息块1）：

   • 通过PDSCH（物理下行共享信道）传输。

   • 包含小区接入相关信息，如PLMN（公共陆地移动网络）标识、小区选择参数、其他SIB的调度信息等。

2、最小SI的作用

• 初始接入：UE通过解码MIB和SIB1获取网络同步和小区选择所需的基本信息。

• 网络选择：SIB1中的PLMN信息帮助UE选择合适的网络。

• 小区选择与重选：SIB1中的参数（如小区选择阈值）帮助UE选择或重选合适的小区。

3、最小SI的传输

• MIB：每20毫秒通过PBCH周期性广播。

• SIB1：通过PDSCH传输，调度信息在MIB中指示，确保UE能及时获取。

总结

最小SI是UE初始接入5G网络时必须获取的系统信息，包含MIB和SIB1，提供网络同步、小区选择和接入所需的基本参数，确保UE顺利接入网络。

二、其他SI

不在最小SI中广播的所有内容，其可以通过周期性广播，按需广播，或专用的方式提供给UE。其他SI包括SIB2、SIB3及以上的SIB

对处于空闲和非激活状态的UE而言，SI请求会触发随机接入过程（随机接入过程是UE（用户设备）与基站（gNB）建立初始连接的关键过程；随机接入过程允许UE在没有专用资源的情况下请求接入网络，主要用于上行同步、资源申请和初始接入）。

三、用于PBCH的DMRS

UE接收到PSS/SSS后，可以确定小区PCI（）。DMRS在频域上的偏移由决定。因此可以确定DMRS的频域位置。

DMRS的具体生成方式：

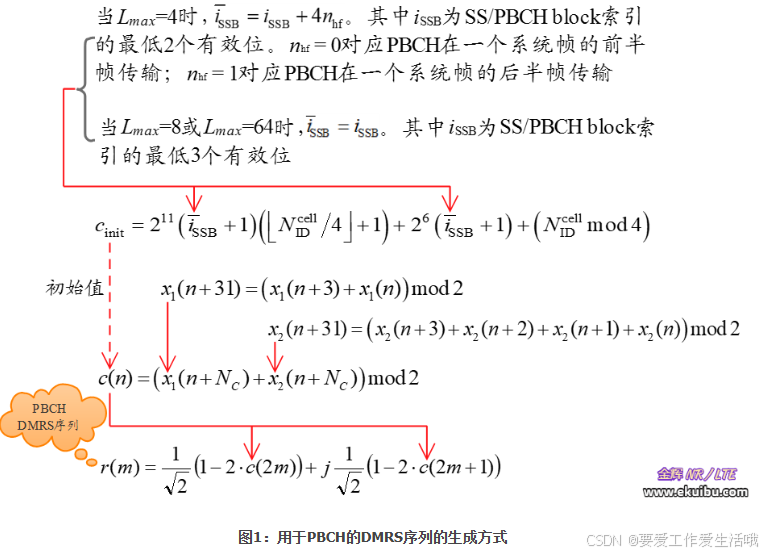

由图1可知，通过接收用于PBCH的DMRS，UE可以得到如下信息：

1、对于, UE能够确定SSB是在一个系统帧的前半帧还是后半帧，以及SSB索引的最低2个有效位（也就确定了子帧0的位置）

2、对于 或, UE能够确定SSB索引的最低3个有效位。（8时，即可确定SSB索引，16时还需要从PBCH中解析出最高3个有效位才能得到SSB的索引，也需要从PBCH载荷中获得SSB所在的半帧从而确定子帧0的位置）

四、MIB

MIB ::= SEQUENCE

{

        systemFrameNumber                  BIT STRING (SIZE (6)), 无线帧数

        subCarrierSpacingCommon         ENUMERATED {scs15or60, scs30or120}, 初始接入过程中的子  ssb-SubcarrierOffset                    INTEGER (0..15),

        dmrs-Type A-Position                    ENUMERATED {pos2, pos3},

        pdcch-ConfigSIB1                         PDCCH-ConfigSIB1, SIB1的PDCCH配置

        cellBarred                                      ENUMERATED {barred, notBarred},

        intraFreqReselection                     ENUMERATED {allowed, notAllowed},

        spare                                             BIT STRING (SIZE (1))

}

5G MIB 的负载长度为 24 bit ，与 LTE 的 PBCH 保持一致。在 PBCH 中包含如下。

        • systemFrameNumber IE ：系统帧号。完整的帧号需要 10 bit ，而 MIB 的负载中帧号只有高位的 6 bit 、低 位的4 bit 在 PBCH 传输块中的非 MIB 比特中传送。

        • subCarrierSpacingCommon IE ：初始接入流程中下行信号的子载波间隔，指示 SIB1/OSI/ 初始接入的 Msg2/Msg4/寻呼消息的子载波间隔。

        • ssb-SubcarrierOffset IE ： SSB 的最低子载波和与其最近的 PRB 之间的子载波间隔数。

        • dmrs-Type A-Position IE ： PDSCH DMRS 参考信号的配置。

        • pdcch-ConfigSIB1 IE ： SIB1_PDCCH 的配置，包括 CORESET （类似 LTE 的 CFI ）和搜索空间配置。

        • cellBarred IE ： RRC 的接入控制参数，标识该小区是否被禁止。

        • intraFreqReselection IE ： RRC 接入控制参数，标识小区是否允许同频重选。

        • spare ：保留比特位。
