第一步、转换为bmp

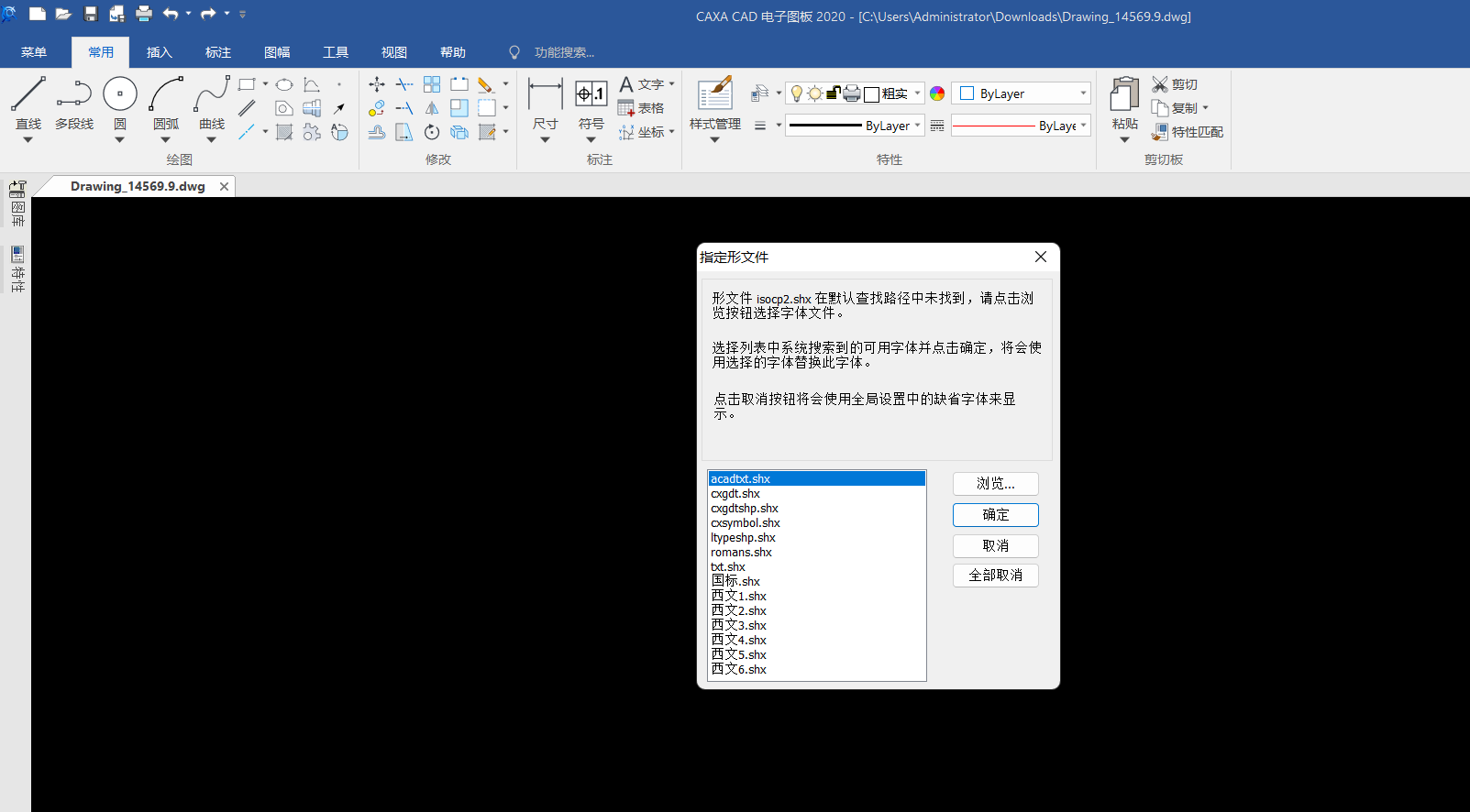

CAXA CAD2016打开文件,如下图,最终打开之前,会有很多弹出窗口,能点确定点确定,实在找不到的,点取消
选择对应的标签页

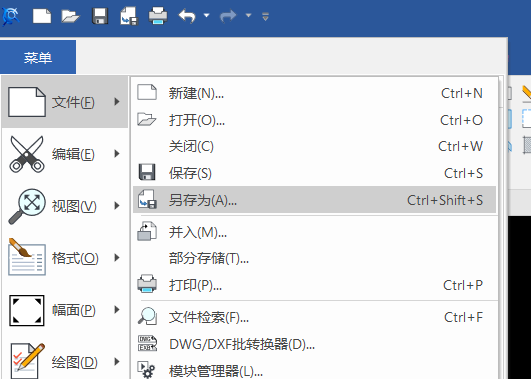

文件——另存为

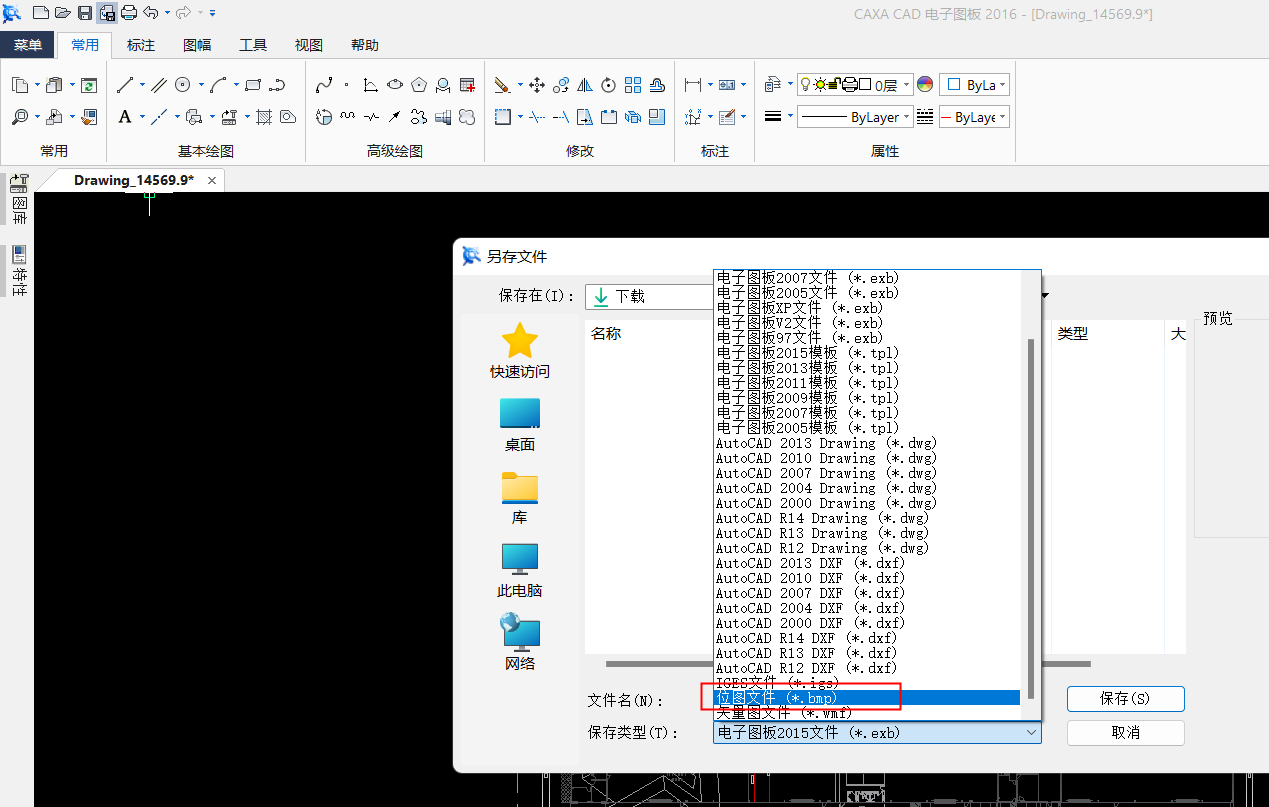

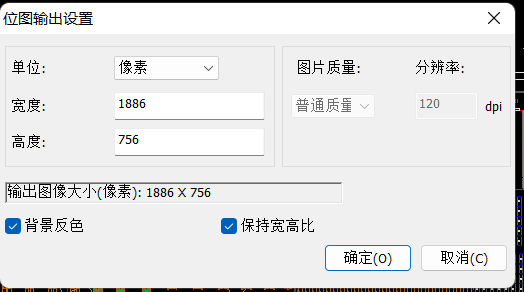

选择bmp(2020版本没有这个功能),填写名称后,点确认。弹出弹框,弹框中勾选背景反色,确定
第二步、gimp打开bmp图像,缩放图像——重新设定宽度、高度,根据实际需求裁剪,导出为pgm图像
1,要确定使用的机器人导航地图标准像素,比如0.2px/cm=20px/m
2,选取gimp地图上较长的一条边(为了有较好的精准度),图中测量此边现在的长度,单位px,记为original_a(px);测量此边在地图中实际量得的长度,如单位m,记为:actual_a(m)

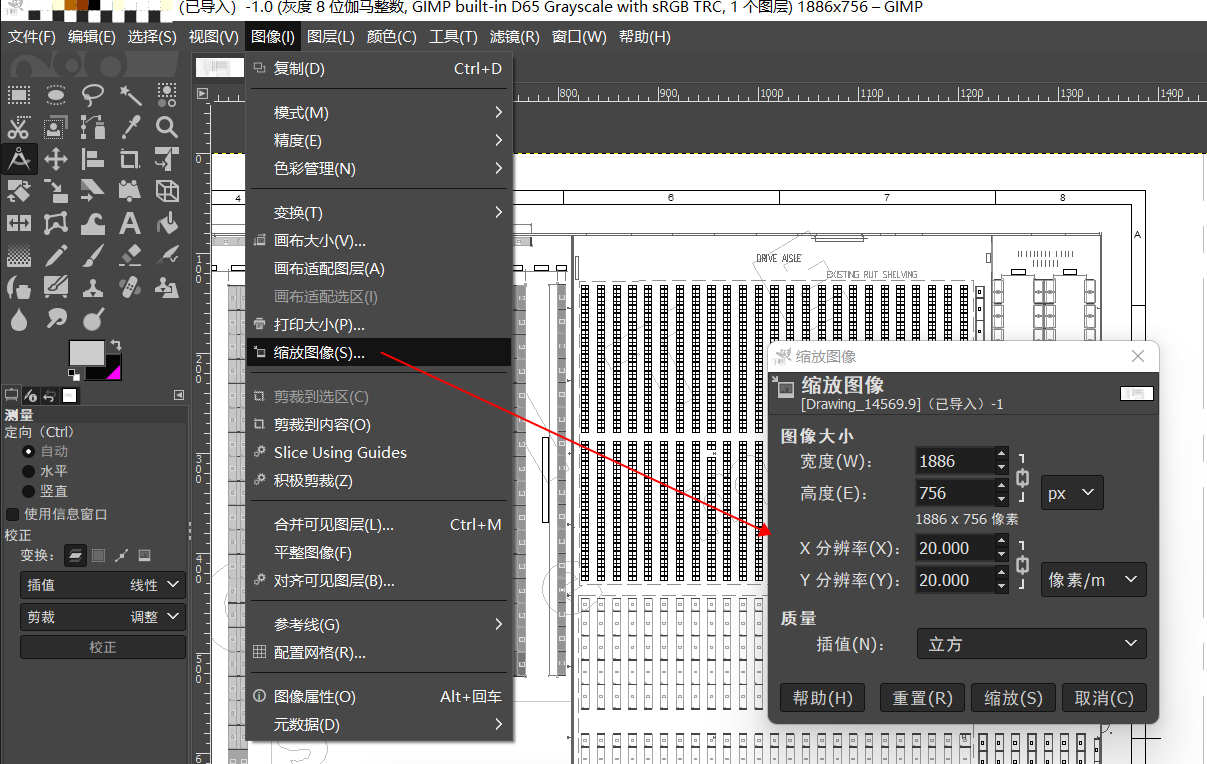

2.1缩放图像,改变图像宽度,注意链条的图样,这样图像宽度修改后,会等比例自动更新高度。修改前的图像宽度记为original_width(px)
图像宽度的新的值(px)=original_width(px)×[actual_a(m)×20(px/m)/original_a(px)]
2.2根据需要裁剪(先缩放地图再裁剪,精度相对高一些)

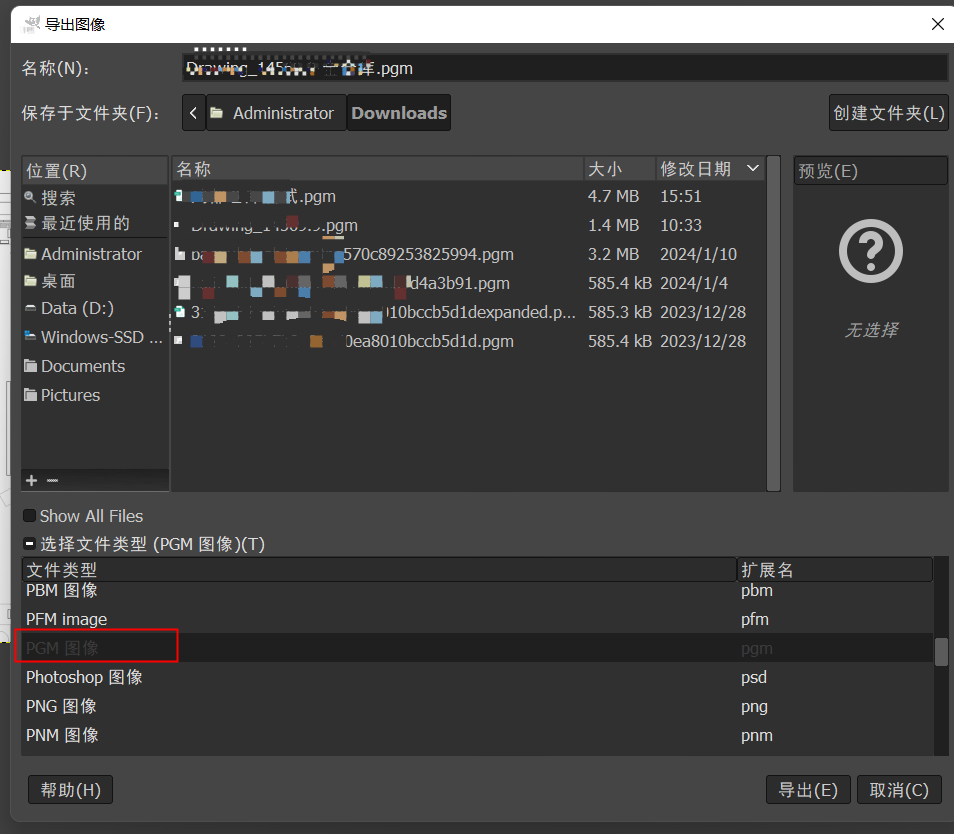

2.3export as gmp
