1 网关引入与Zuul

1.1 网关引入

1、两大功能

主要包括路由和过滤器两大功能。主要功能体现在过滤器，实现“横切关注点”，水平切分各个服务的公共部分，如日志记录等功能，作为服务来提供。

2、Zull和nginx区别

（1）动态注册和注销客户端服务时，网关服务可以立刻生效。Nginx需要通过修改配置文件才能生效。

（2）横切服务关注点

1.2 Zuul介绍

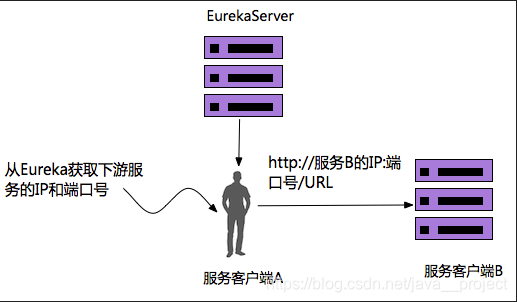

在没有网关之前，客户端服务包括两个步骤：

从EurekaServer获取一个客户端服务的所有地址
通过Ribbon负载均衡选择一个机器进行访问

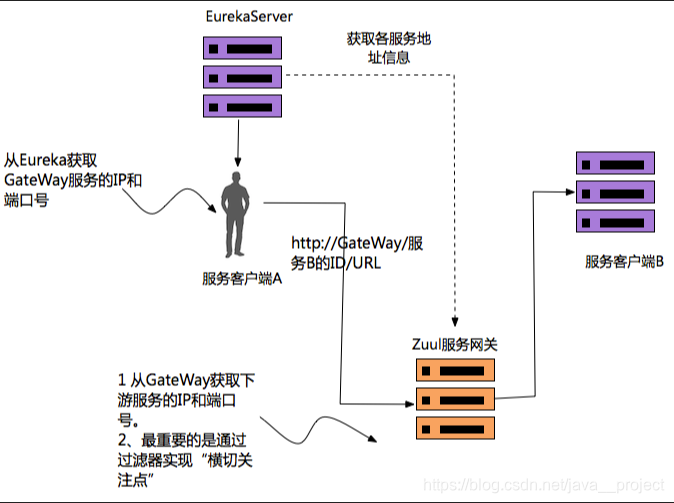

引入网关之后，客户端通过 “http://gateway/服务ID/url” URL格式调用网关，网关执行包括两个步骤：

使用服务ID查找客户端服务
使用Netflix Ribbon对调用服务进行负载均衡。

2 Zuul服务搭建

1、pom.xml

<groupId>org.springframework.cloud</groupId>

<artifactId>spring-cloud-starter-zuul</artifactId>

</dependency>

2、使用注解@EnableZuulProxy

@SpringBootApplication(scanBasePackages = {"com.example"})

@EnableZuulProxy

public class DemoApplication {

public static void main(String[] args) {

SpringApplication.run(DemoApplication.class, args);

}

3、配置文件

eureka.client.serviceUrl.defaultZone=http://localhost:8761/eureka/

server.port=8763

spring.application.name=gateway

eureka.instance.status-page-url=http://localhost:${server.port}/swagger-ui.html

management.security.enabled=false

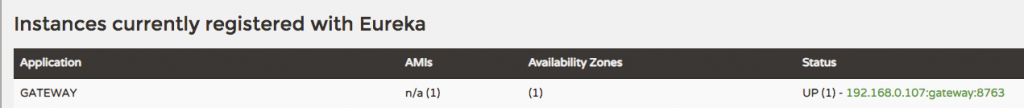

4、启动之后

5、可以通过 http://localhost:8763/routes 查看网关当前路由信息

49450231

如果出现“There was an unexpected error (type=Unauthorized, status=401).”，解决该问题就是添加一个配置如下：

1	management.security.enabled=false

3 Zuul 路由

3.1 默认配置

URL的格式如下，默认情况下都是Eureka上注册的服务ID。

1	http://gateway/服务ID/url

gateway，网关服务在Eureka注册的服务ID
服务ID，客户端服务在Eureka注册的服务ID
url，访问客户端服务的url。

3.1.1 DiscoverClient方式

1、使用DiscoveryClient

@Service

public class DiscoveryClientService {

private static final Logger LOGGER = LoggerFactory.getLogger(DiscoveryClientService.class);

@Autowired

private DiscoveryClient discoveryClient;

public String queryWithGateWay(){

// 1.获取网关服务的IP

List<ServiceInstance> instances = discoveryClient.getInstances("gateway");

StringBuilder url = new StringBuilder("http://");

url.append(instances.get(0).getHost() + ":" + instances.get(0).getPort());

// 2.添加服务名称

url.append("/service-prodvider1");

// 3.添加查询url

url.append("/query");

RestTemplate restTemplate = new RestTemplate();

String response = restTemplate.getForObject(url.toString(), String.class);

LOGGER.info("query with discovery client :{}", response);

return response;

}

2、测试

@RequestMapping(value = "/testDiscoveryWithGateWay", method = RequestMethod.GET)

@ResponseBody

public ResponseDemo testDiscoveryWithGateWay() {

String response = discoveryClientService.queryWithGateWay();

ResponseDemo demo = new ResponseDemo();

demo.setMessage(response);

demo.setResultCode("000");

return demo;

}

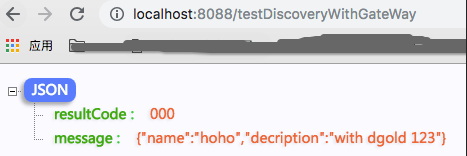

3、执行结果

3.1.2 SpringCloud增强版的Rest Template

1、使用网关来访问微服务

public String queryWithGateWay() {

StringBuilder url = new StringBuilder("http://");

// 1.添加网关

url.append("gateway");

// 2.添加服务ID,不需要具体的IP和端口号

url.append("/service-prodvider1");

// 3.下游服务的接口

url.append("/query");

String response = restTemplate.getForObject(url.toString(), String.class);

return response;

}

2、测试

#################

ClientController.java

#################

@Autowired

private SpringCloudRestTemplateService springCloudRestTemplateService;

@RequestMapping(value = "/testSpringCloudRestWithGateWay", method = RequestMethod.GET)

@ResponseBody

public ResponseDemo testSpringCloudRestWithGateWay() {

String response = springCloudRestTemplateService.queryWithGateWay();

ResponseDemo demo = new ResponseDemo();

demo.setMessage(response);

demo.setResultCode("000");

return demo;

}

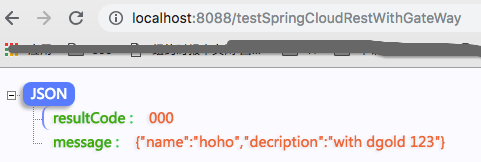

3、执行结果

51317884

3.1.3 Netflix Feign

1、使用Feign调用网关

// 通过FeignClient指定网关

@FeignClient("gateWay")

// 指定服务ID

@RequestMapping("/service-prodvider1")

public interface FeignClientWithGateWayServcie {

// 服务查询url

@RequestMapping(value = "/query", method = RequestMethod.GET, consumes = "application/json")

String query();

}

2、测试

#################

ClientController.java

#################

@Autowired

private FeignClientWithGateWayServcie feignClientWithGateWayServcie;

@RequestMapping(value = "/testFeignGateWayClient", method = RequestMethod.GET)

@ResponseBody

public ResponseDemo testFeignGateWayClient() {

String response = feignClientWithGateWayServcie.query();

ResponseDemo demo = new ResponseDemo();

demo.setMessage(response);

demo.setResultCode("000");

return demo;

}

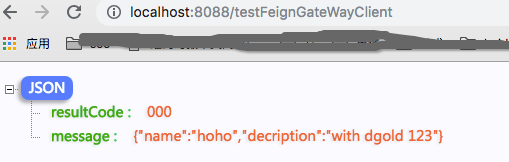

3、结果

51263227

3.2 手动配置

3.2.1 手动配置实例

1、在网关服务中的配置文件中添加

1 2	## 使用provieder1标识服务ID为service-prodvider1 zuul.routes.service-prodvider1:/provider1/**

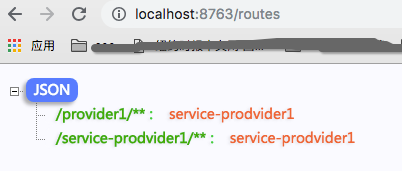

此时重新启动网关服务，访问网关服务的 /routes 接口，如下。发现除了默认的根据eureka注册服务ID的映射之外，还有一个是自己手动配置映射记录。

49450231

2、客户端使用

在使用网关时，此时只需要把网关名字由服务ID（service-prodvider1）改为自己定义的名字（provider1）就可以了。如下

public String queryWithGateWay() {

StringBuilder url = new StringBuilder("http://");

url.append("gateway");

// 添加服务ID,此时自己新定义的名字

url.append("/provider1");

url.append("/query");

String response = restTemplate.getForObject(url.toString(), String.class);

return response;

}

3.2.3 其他配置

1、取消默认配置

（1）取消一个服务的默认配置

1	zuul.ignored-services='service-prodvider1'

（2）取消所有服务的自动配置

1	zuul.ignored-services='*'

3.3 静态配置

对于Spring mvc和非JVM(python等)服务并没有在Eureka上注册，此时在网关进行配置路由时只能指定一台服务，无法使用Ribbon进行负载均衡。

1 2	zuul.routes.noJvmService.path:/noJvmService/** zuul.routes.noJvmService.url:http://IP:PORT

解决方案就是将这两类服务注册到Eureka。后续会介绍这两类服务的注册。

3.4 动态配置

使用spring cloud或者apollo来进行配置路由。

4 Zuul过滤器

过滤器是网关GateWay 引入最重要的一点，实现了横切关注点，即将服务的一些功能移动到网关服务中，如添加traceID、验证/授权等。目前主要有前置过滤器、路由过滤器和后置过滤器三种过滤器。如下图：

前置过滤器。在Zull网关调用服务之前，对请求request进行处理。如添加traceId，请求的验证和授权。

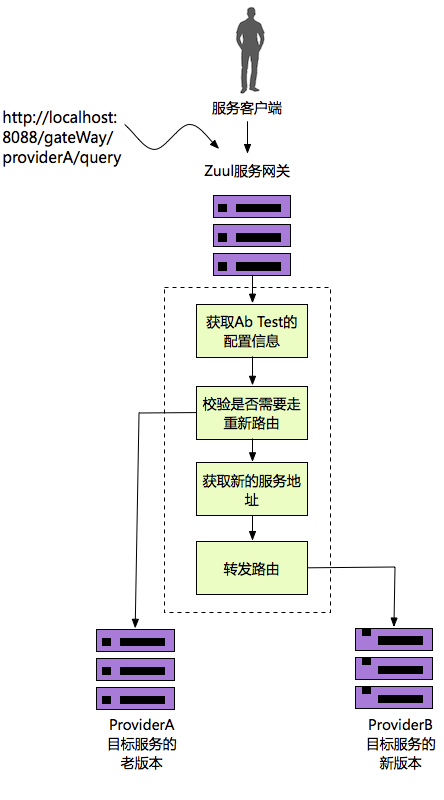

路由过滤器。在Zull网关调用服务之前，重新设置新的路由规则，可以覆盖zuul的路由配置。如A/B 测试。
后置过滤器。在Zull网关调用服务之后，对response进行处理。如添加traceId。

三种过滤器区别就在于执行时间点不同，对于前置过滤器和路由过滤器是在Zuul网关调用下游服务前；对于后置过滤器是在Zuul网关调用下游服务之后。

三种过滤器共同点都是继承自ZuulFilter，需要实现四个方法：

filterType。值有：pre/post/route，对应的常量值为FilterConstants.PRE_TYPE、FilterConstants.POST_TYPE、FilterConstants.POST_TYPE。
filterOrder。filter执行顺序
shouldFilter。是否需要执行此过滤器。
run。过滤器执行逻辑

public class XXXFilter extends ZuulFilter {

// 过滤器类型

@Override

public String filterType() {

return "pre";

}

// 过滤器顺序

@Override

public int filterOrder() {

return 1;

}

// 是否需要执行过滤器

@Override

public boolean shouldFilter() {

return true;

}

//过滤器的执行逻辑

@Override

public Object run() {....}

}

5 前置过滤器

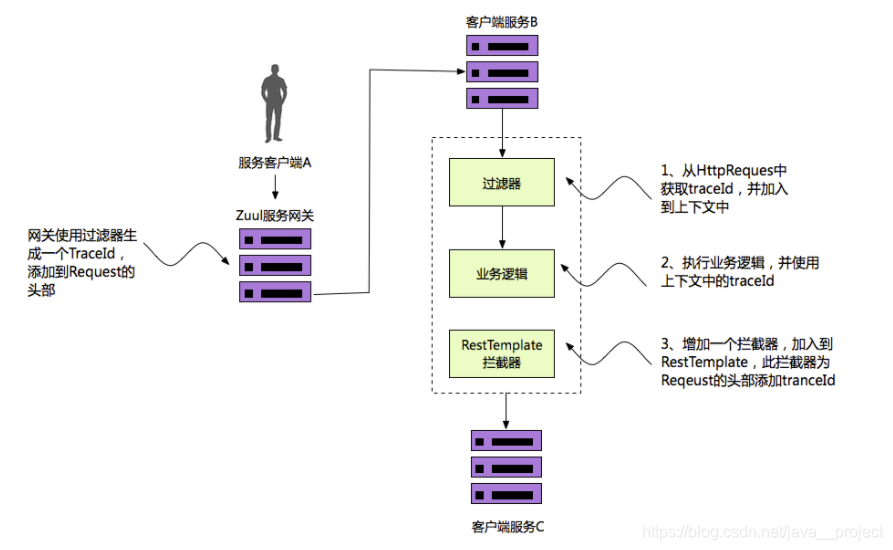

使用前置过滤器可以为各服务生成一个TraceId为例，TracId可以将各个服务的日志串联起来，方便查询问题。实现此串联TrancId的功能主要包括网关和客户端两部分：

（1）网关。负责在请求中生成traceID

Zuul前置过滤器。从http request中获取traceID，保存到上下文RequestContext中；如果traceId不存在就生成一个traceId中。

（2）客户端。负责从请求获取traceID、使用traceID、传递TranceID到下游服务

过滤器Filter。从HTTP Request的头部获取TraceId.
执行服务的业务逻辑。使用RequestContext中traceId，如打印日志。
添加RestTemplate拦截器。在请求下游服务时，添加traceId,把TraceID传递到下游服务。

5.1 Zuul前置过滤器-生成TraceId

1、生成TraceId

在请求达到网关服务之后，首先判断request的header中是否存在traceId,如果存在就直接跳过，否则生成一个traceId，放到request的header中。

/**

* 需要覆盖四个方法。

@Component

public class TraceIdFilter extends ZuulFilter {

private static final String TRANCE_ID_KEY = "TRANCE_ID_KEY";

// 过滤器类型

@Override

public String filterType() {

return FilterConstants.PRE_TYPE;

}

// 过滤器顺序

@Override

public int filterOrder() {

return 1;

}

// 是否需要执行过滤器

@Override

public boolean shouldFilter() {

return true;

}

// 过滤器的执行逻辑

@Override

public Object run() {

HttpServletRequest request = RequestContext.getCurrentContext().getRequest();

// 1.判断请求中是否存在。如果存在,立刻返回

if (isExistTraceId(request)) {

return null;

}

// 2.不存在就新生成一个

String traceId = UUID.randomUUID().toString();

RequestContext context = RequestContext.getCurrentContext();

context.addZuulRequestHeader(TRANCE_ID_KEY, traceId);

return null;

}

private boolean isExistTraceId(HttpServletRequest request) {

String value = request.getHeader(TRANCE_ID_KEY);

if (StringUtils.isBlank(value)) {

return false;

}

return true;

}

注意：

RequestContext使用的是zuul提供的，不是Spring提供的。

1	com.netflix.zuul.context.RequestContext;

2、测试

在网关生成traceId之后，就可以在客户端通获取上面的traceId了

@RequestMapping("/query")

@ResponseBody

public ViewVo query(HttpServletRequest request) {

// 获取traceId

String traceId = request.getHeader("TRANCE_ID_KEY");

.......

}

5.2 客户端使用TraceId

客户端可以通过过滤器获取请求head中的traceId，并把TraceId保存到上下文中；执行业务逻辑时就可以从这个上下文中获取traceId。

1、获取Http Request头部中的traceId

/**

* 从请求中获取关联ID,然后保存到上下文中

@Component

public class ContextFilter implements Filter {

@Override

public void doFilter(ServletRequest servletRequest, ServletResponse servletResponse,

FilterChain filterChain)

throws IOException, ServletException {

HttpServletRequest request = (HttpServletRequest) servletRequest;

String traceId = request.getHeader("TRANCE_ID_KEY");

if (!StringUtils.isEmpty(traceId)) {

UserContextHolder.getContext().setLogId(traceId);

}

filterChain.doFilter(servletRequest, servletResponse);

}

@Override

public void init(FilterConfig filterConfig) throws ServletException {

}

@Override

public void destroy() {

}

2、使用上下文中的traceId

1	String traceId = UserContextHolder.getContext().getLogId();

3、上下文和上下文Holder

(1)上下文

public class UserContext {

private String logId;

public String getLogId() {

return logId;

}

public void setLogId(String logId) {

this.logId = logId;

}

（2）上下文Holder

public class UserContextHolder {

private static ThreadLocal<UserContext> contextLocal = new ThreadLocal<>();

public static UserContext getContext() {

UserContext context = contextLocal.get();

if (null == context) {

UserContext ctx = new UserContext();

contextLocal.set(ctx);

return ctx;

}

return context;

}

public static void setContext(UserContext context) {

contextLocal.set(context);

}

5.3 客户端RestTemplate拦截器

1、定义SpringTemplate的拦截器，在发送的Request的头部添加tranceId

public class ContextInterceptor implements ClientHttpRequestInterceptor {

@Override

public ClientHttpResponse intercept(HttpRequest httpRequest, byte[] bytes,

ClientHttpRequestExecution clientHttpRequestExecution) throws IOException {

String traceId = UserContextHolder.getContext().getLogId();

HttpHeaders headers = httpRequest.getHeaders();

if (!StringUtils.isEmpty(traceId)) {

headers.add("TRANCE_ID_KEY", traceId);

}

return clientHttpRequestExecution.execute(httpRequest, bytes);

}

2、将新定义的拦截器加入到RestTemplate。

@Configuration

public class RestTemplateConfig {

@LoadBalanced

@Bean

public RestTemplate restTemplate() {

RestTemplate restTemplate = new RestTemplate();

List<ClientHttpRequestInterceptor> interceptors = restTemplate.getInterceptors();

if (CollectionUtils.isEmpty(interceptors)) {

restTemplate.setInterceptors(Lists.newArrayList(new ContextInterceptor()));

} else {

interceptors.add(new ContextInterceptor());

restTemplate.setInterceptors(interceptors);

}

return restTemplate;

}

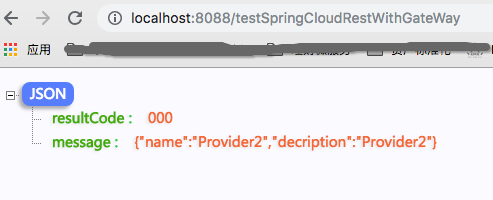

3、测试

使用上面的RestTemplate，进行访问其他服务，如下代码。这个新定义的RestTemplate属于服务查找方式中“SpringCloud 增强版的RestTemplate”。

@Service

public class SpringCloudRestTemplateService {

@Autowired

private RestTemplate restTemplate;

public String query() {

StringBuilder url = new StringBuilder("http://");

// 添加服务ID,不需要具体的IP和端口号

url.append("service-prodvider2");

// 下游服务的接口

url.append("/query");

String response = restTemplate.getForObject(url.toString(), String.class);

return response;

}

6 后置过滤器

通过后置过滤器可以处理Response。如在response中添加traceID,如下：

@Component

public class PostFilter extends ZuulFilter {

// 过滤器类型

@Override

public String filterType() {

return FilterConstants.POST_TYPE;

}

// 过滤器顺序

@Override

public int filterOrder() {

return 1;

}

// 是否需要执行过滤器

@Override

public boolean shouldFilter() {

return true;

}

// 过滤器执行逻辑

@Override

public Object run() {

RequestContext ctx = RequestContext.getCurrentContext();

// 1.从head中获取traceId

HttpServletRequest httpRequest = ctx.getRequest();

String traceId = httpRequest.getHeader("TRANCE_ID_KEY");

// 2.添加traceId到response中

if (!StringUtils.isEmpty(traceId)) {

HttpServletResponse response = ctx.getResponse();

response.addHeader("TRANCE_ID_KEY", traceId);

}

return null;

}

7 路由过滤器

路由过滤器功能就是可以覆盖Zuul原来的路由配置，重新路由请求。在实际中，灰度发布、Abtest都可以通过这个过滤器实现。

7.1 AB test的实现

这里以实现A/B test为例。首先介绍下AB test：

A/B test，或者说灰度发布。对于一次升级，并不想要一次让所有用户看到，而是循序渐进的让更多用户看到，这样也方便优化。灰色，介于白色和黑色之间，寓意一个功能即不是全部给用户看到也不是所有用户看不到，而是部分用户可见。

如下是一个简单Abtest的实现流程，主要包括如下步骤：

获取Ab Test的配置信息。如服务的灰度机器列表信息等。
校验是否需要走新的路由。AB test 的策略
获取新的服务地址。需要考虑负载均衡
转发路由。

83054971

7.1.1 定义后置过滤器

如下是路由过滤器定义，需要注意：

filterOrder()。返回的是SIMPLE_HOST_ROUTING_FILTER_ORDER – 1。SimpleHostRoutingFilter中改返回值是SIMPLE_HOST_ROUTING_FILTER_ORDER, 所以这里要减一,保证此过滤器在SimpleHostRoutingFilter之前执行。

@Component

public class RouteFilter extends ZuulFilter {

private static final Logger LOGGER = LoggerFactory.getLogger(RouteFilter.class);

@Autowired

private ProxyRequestHelper helper;

/**

* 过滤器类型

* @return

@Override

public String filterType() {

return FilterConstants.ROUTE_TYPE;

}

/**

* 过滤器顺序

* @return

@Override

public int filterOrder() {

// SimpleHostRoutingFilter的值是SIMPLE_HOST_ROUTING_FILTER_ORDER,

// 所以这里要减一,保证在SimpleHostRoutingFilter之前执行。

return SIMPLE_HOST_ROUTING_FILTER_ORDER - 1;

}

/**

* 是否需要执行过滤器。参考SimpleHostRoutingFilter实现

* @return

@Override

public boolean shouldFilter() {

return true;

}

@Override

public Object run() {

// 1.查询配置信息

AbTestRoute route = queryAbTestRoute();

// 2.校验是否命中智能路由

boolean needRoute = checkNeedRoute(route);

if (!needRoute) {

return null;

}

// 3.获取一个目的服务地址

String address = getAddress(route);

// 4.转发请求

forward(address);

return null;

}

7.1.2 获取AB test的配置信息

为了测试方便，这里把配置信息当成常量来写了，其实应该是调用配置中心来获取的。这里需要注意的有：

需要有一个灰度开关。在不需要灰度，可以关闭次开关。

// 可以查询配置服务(SpringCloudConfig或Apollo)来获取查询信息,这里为了测试,写成一个常量。

private AbTestRoute queryAbTestRoute() {

AbTestRoute route = new AbTestRoute();

route.setAddress(Lists.newArrayList("localhost:8765"));

// 标识90%进入到新服务

route.setWeight(9);

// 灰度测试开关打开

route.setRouteSwitch(true);

return route;

}

对应配置信息类为：

public class AbTestRoute {

// 灰度流量百分比

private int weight;

// 格式为 "IP:端口号"

private List<String> address = Lists.newArrayList();

// 灰度开关

private boolean routeSwitch;

public int getWeight() {

return weight;

}

public void setWeight(int weight) {

this.weight = weight;

}

public List<String> getAddress() {

return address;

}

public void setAddress(List<String> address) {

this.address = address;

}

public boolean getRouteSwitch() {

return routeSwitch;

}

public void setRouteSwitch(boolean routeSwitch) {

this.routeSwitch = routeSwitch;

}

7.1.3 路由策略

// 生成随机数1到10随机数,设置的是9,如果随机数小于9就通过,所以此时通过率为90%

private boolean checkNeedRoute(AbTestRoute route) {

// 如果灰度开关关闭,则直接返回

if(!route.getRouteSwitch()){

return false;

}

Random random = new Random();

int value = random.nextInt(10) + 1;

if (route.getWeight() > value) {

return true;

} else {

return false;

}

7.1.4 获取新服务地址

// 从灰度服务的机器列表中,选择一个。这里需要负载均衡,为了方便直接返回1个

private String getAddress(AbTestRoute route) {

return route.getAddress().get(0);

}

7.1.5 转发路由

用到了OkHttpClient，需要引入下面的maven包

<groupId>com.squareup.okhttp</groupId>

<artifactId>okhttp</artifactId>

</dependency>

转发路由的逻辑如下：

/**

* 转发请求到目的地址

* @param address 格式为:"IP:端口号"

private void forward(String address) {

try {

OkHttpClient httpClient = new OkHttpClient();

RequestContext context = RequestContext.getCurrentContext();

HttpServletRequest request = context.getRequest();

String method = request.getMethod();

String uri = this.helper.buildZuulRequestURI(request);

// 对URI进行处理todo,修改为http://IP:端口/uri

uri = "http://" + address + uri;

Headers.Builder headers = new Headers.Builder();

Enumeration<String> headerNames = request.getHeaderNames();

while (headerNames.hasMoreElements()) {

String name = headerNames.nextElement();

Enumeration<String> values = request.getHeaders(name);

while (values.hasMoreElements()) {

String value = values.nextElement();

headers.add(name, value);

}

InputStream inputStream = request.getInputStream();

RequestBody requestBody = null;

if (inputStream != null && HttpMethod.permitsRequestBody(method)) {

MediaType mediaType = null;

if (headers.get("Content-Type") != null) {

mediaType = MediaType.parse(headers.get("Content-Type"));

}

requestBody = RequestBody.create(mediaType, StreamUtils.copyToByteArray(inputStream));

}

Request.Builder builder = new Request.Builder()

.headers(headers.build())

.url(uri)

.method(method, requestBody);

Response response = httpClient.newCall(builder.build()).execute();

LinkedMultiValueMap<String, String> responseHeaders = new LinkedMultiValueMap<>();

for (Map.Entry<String, List<String>> entry : response.headers().toMultimap().entrySet()) {

responseHeaders.put(entry.getKey(), entry.getValue());

}

this.helper.setResponse(response.code(), response.body().byteStream(),

responseHeaders);

// prevent SimpleHostRoutingFilter from running

// 阻塞SimpleHostRoutingFilter执行

context.setRouteHost(null);

} catch (Exception e) {

LOGGER.error("执行错误:{}", e);

}

7.1.6 测试

1、客户端

@RequestMapping(value = "/testSpringCloudRestWithGateWay", method = RequestMethod.GET)

@ResponseBody

public ResponseDemo testSpringCloudRestWithGateWay() {

String response = springCloudRestTemplateService.queryWithGateWay();

ResponseDemo demo = new ResponseDemo();

demo.setMessage(response);

demo.setResultCode("000");

return demo;

}

默认是请求客户端服务Provider1,如下

public String queryWithGateWay() {

StringBuilder url = new StringBuilder("http://");

// 1.添加网关

url.append("gateway");

// 2.添加服务ID,不需要具体的IP和端口号

url.append("/prodvider1");

// 3.下游服务的接口

url.append("/query");

String response = restTemplate.getForObject(url.toString(), String.class);

return response;

}

2、Provider1提供的query接口逻辑如下

@RequestMapping("/query")

@ResponseBody

public ViewVo query(HttpServletRequest request) {

ViewVo vo = new ViewVo();

vo.setName("provider1");

vo.setDecription("provider1");

return vo;

}

3、Provider2提供的query接口逻辑如下

@RequestMapping("/query")

@ResponseBody

public ViewVo query(HttpServletRequest request) {

ViewVo vo = new ViewVo();

vo.setName("provider2");

vo.setDecription("provider2");

return vo;

}

4、返回结果为

81328642

7.2 关于其他策略

1、根据用户ID后两位实现AB test的路由策略

对于部分用户可以看到新功能或者新服务，除了上面的随机概率方式，我们还可以根据userId的后两位，如为00，10，20，30…90结尾用户可见，此时就占10%的用户可以看到了新服务了。

public class AbTestRoute {

// 保存用户后两位信息，00，10，..90。

private List<String> rule = Lists.newArrayList;

// 格式为 "IP:端口号"

private List<String> address = Lists.newArrayList();

// 灰度开关

private boolean routeSwitch;

..................

getter和setter方法

..................

}

2、项目中也常会遇到，对于上线新产品，需要开小流量，即只有部分用户可以看到这个产品，这种场景就不需要通过Zull来完成了，只需要在代码添加开关就可以了。因为这些代码需要全量上线的。对于代码只上线部分机器，并进行观察的场景，可以考虑Zuul实现灰度

8 Zull相关配置

8.1 超时配置

1、全部服务

1	hystrix.command.default.execution.isolation.thread.timeoutInMilliseconds=2000 // 设置2s超时

2、指定服务

如果服务ID为provider1，则替换default，如下

1	hystrix.command.provider1.execution.isolation.thread.timeoutInMilliseconds=2000 // 设置2s超时
