vfio设备透传主要用于将设备直通给虚拟机以提高性能，本篇以一张网卡为例讲述VFIO设备的配置使用及底层原理。其中涉及的技术背景主要有qemu+kvm+vfio。

一、VFIO网卡的配置使用

1.host配置iommu

首先是宿主机host必须支持硬件虚拟化技术，如x86架构的VT-d，其中有关IO的有iommu的支持，x86默认是不开启的，可以通过追加内核参数“intel_iommu=on”来打开。

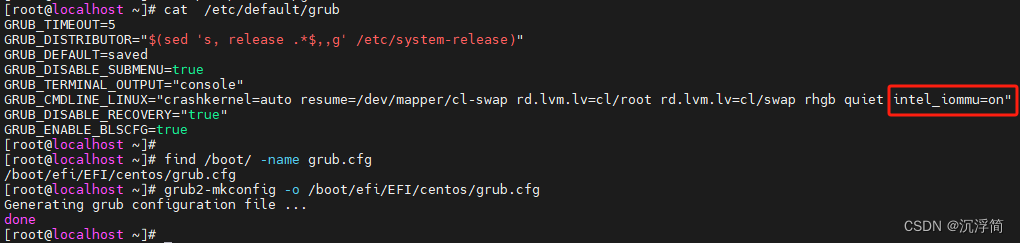

vim /etc/default/grub

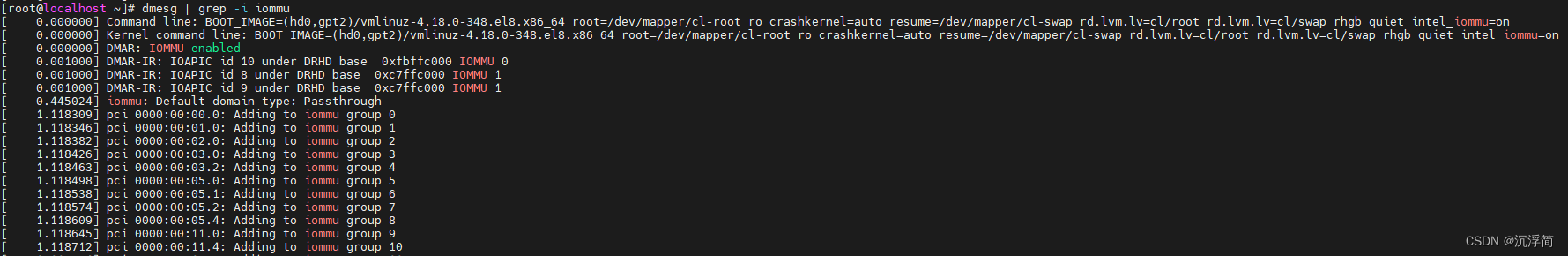

添加完后重启宿主机，并dmesg | grep -i iommu查看是否开启成功

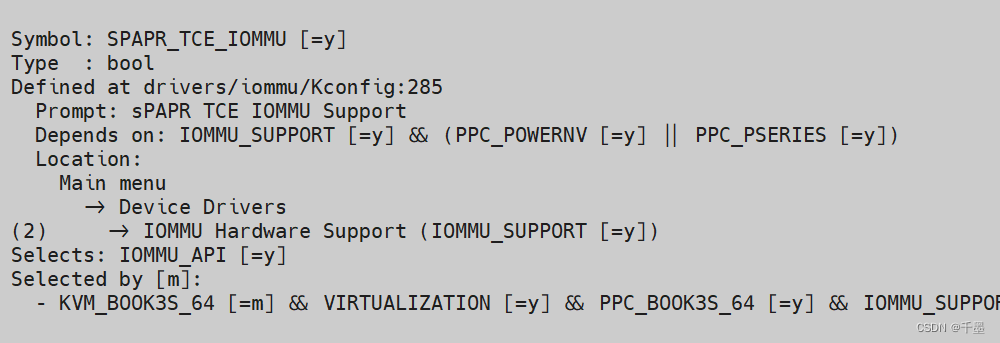

powerpc架构下的iommu是默认开启的，所以可以直接跳过此步。

2.选择设备

本次以一张网卡为例，常见的intel网卡如I350等都是支持VFIO透传的，先看一下系统总体网卡情况，然后在dmesg看到网卡的iommu支持。

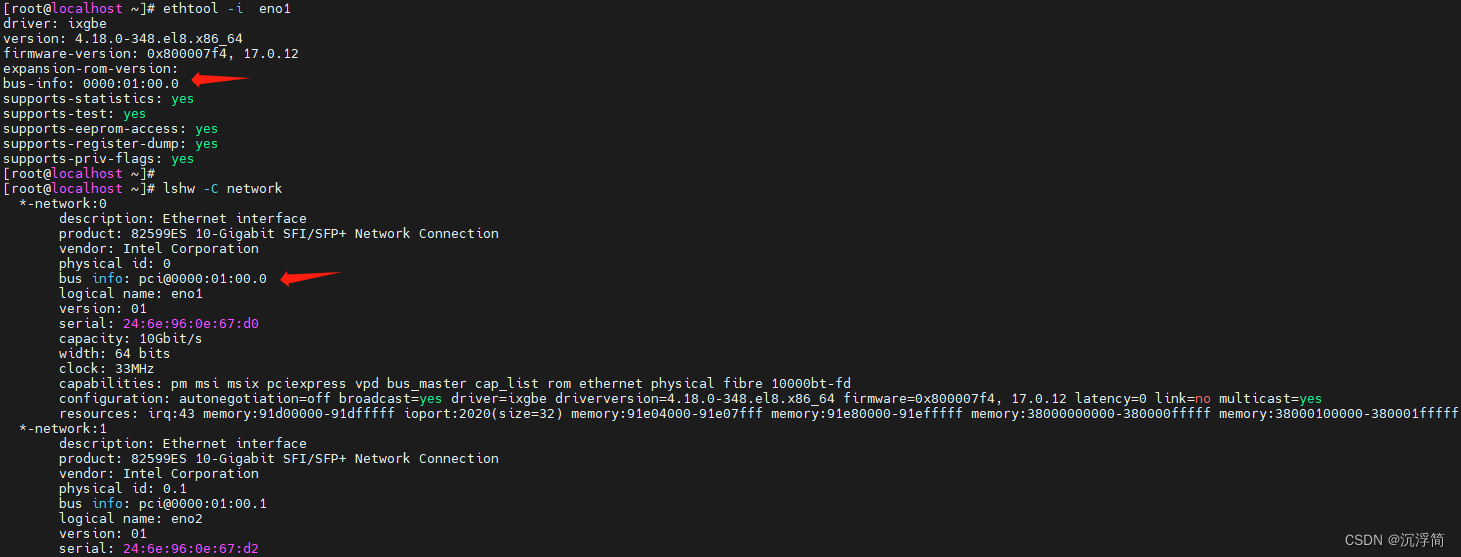

ethtool -i ethxxx //查看某个网卡信息

lshw -C network //查看系统总体网络信息

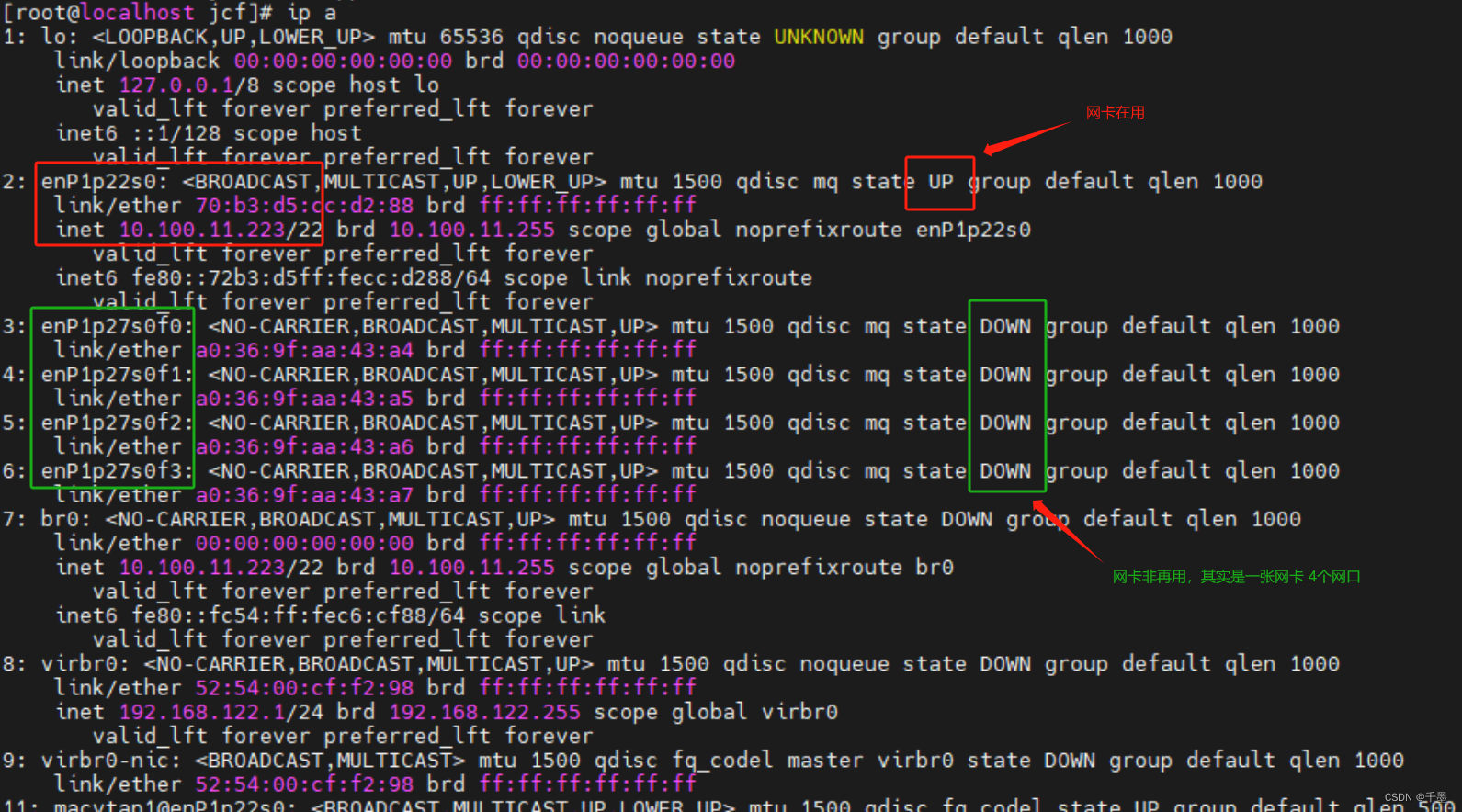

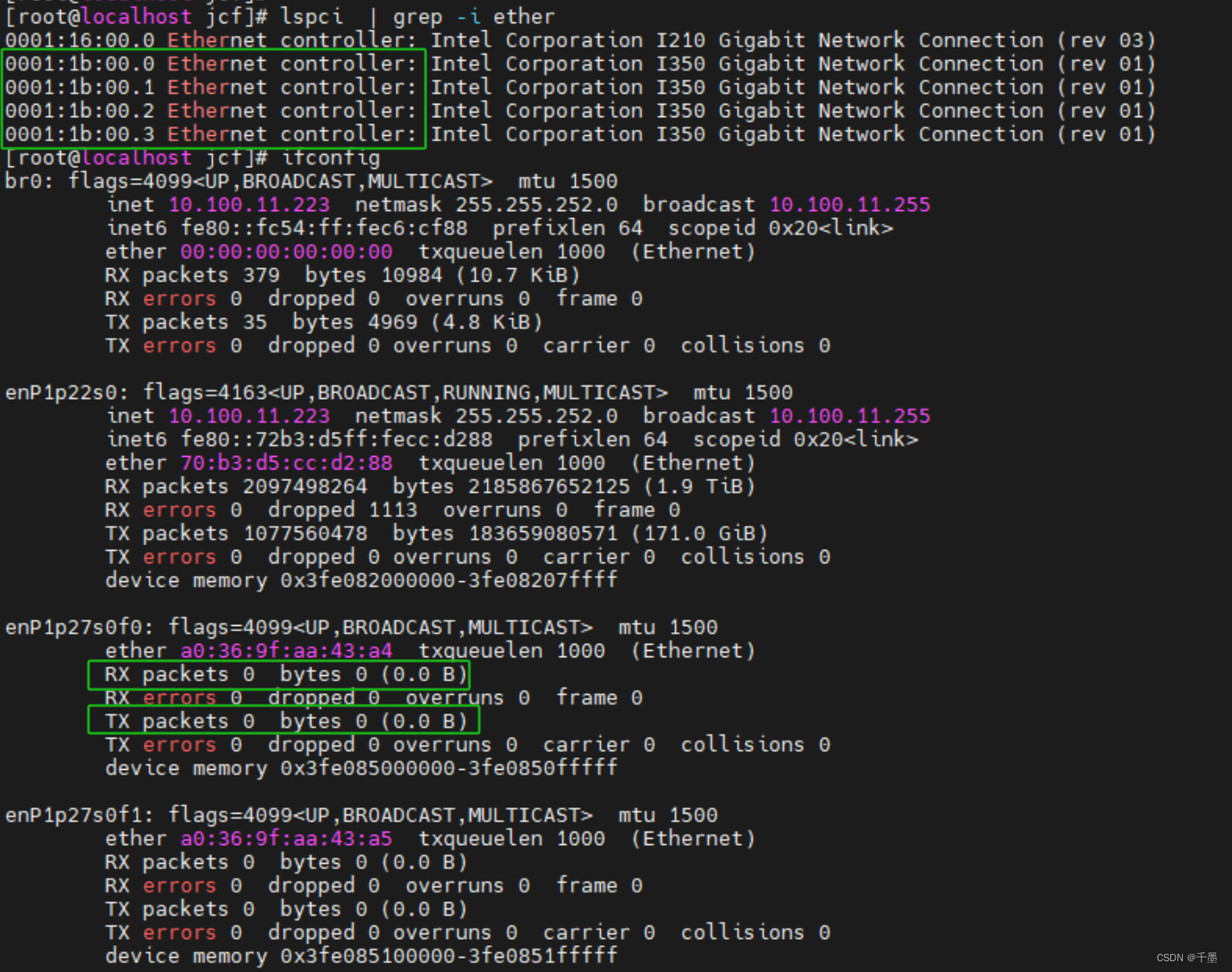

记住一定要选择一个宿主机不用的网卡，如state=DOWN的或ifconfig查看 rx和tx=0 bytes的网卡来配置透传，毕竟vfio属于二选一，透传给VM则host不能再用了。

本次选择enP1p27s0fx这张网卡；

3.设备解绑与重新绑定vfio-pci驱动

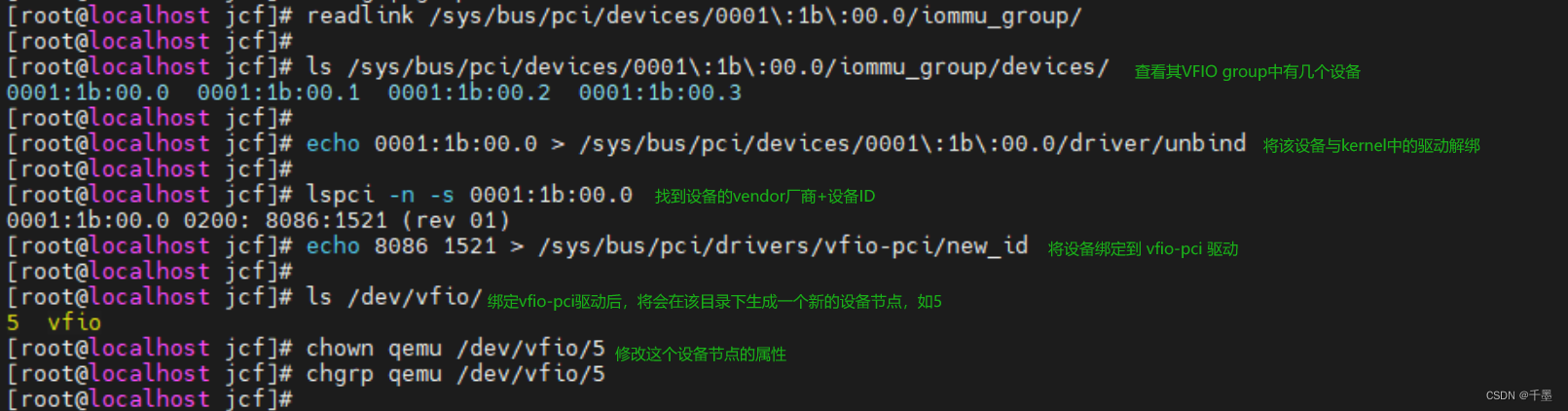

#查看group里面的设备，可以发现这个group中共有4个设备

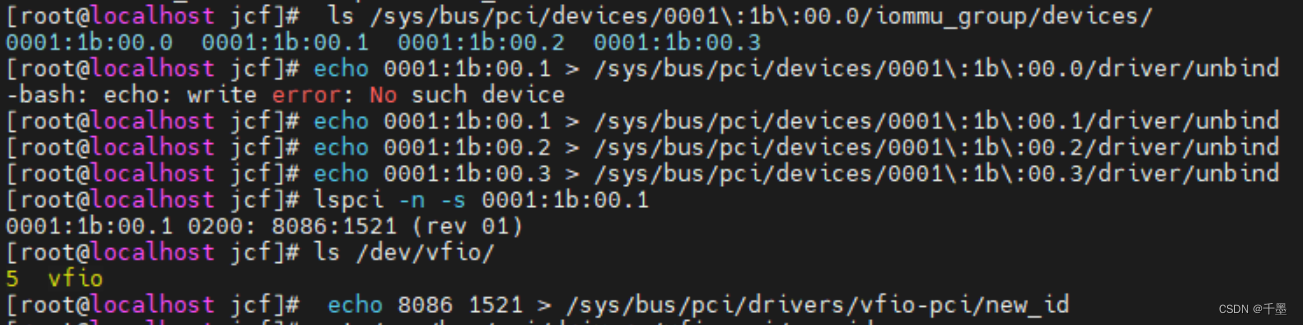

[root@localhost jcf]# ls /sys/bus/pci/devices/0001\:1b\:00.0/iommu_group/devices/
0001:1b:00.0 0001:1b:00.1 0001:1b:00.2 0001:1b:00.3
#将设备与驱动程序解绑，注意这里要把同一group下的4张网卡全部解绑
[root@localhost jcf]# echo 0001:1b:00.0 > /sys/bus/pci/devices/0001\:1b\:00.0/driver/unbind

[root@localhost jcf]# echo 0001:1b:00.1 > /sys/bus/pci/devices/0001\:1b\:00.1/driver/unbind
[root@localhost jcf]# echo 0001:1b:00.2 > /sys/bus/pci/devices/0001\:1b\:00.2/driver/unbind
[root@localhost jcf]# echo 0001:1b:00.3 > /sys/bus/pci/devices/0001\:1b\:00.3/driver/unbind
#找到设备的生产商&设备ID
[root@localhost jcf]# lspci -n -s 0001:1b:00.0
0001:1b:00.0 0200: 8086:1521 (rev 01)

#将设备绑定到vfio-pci驱动，这会导致一个新的设备节点“/dev/vfio/5”被创建
[root@localhost jcf]# echo 8086 1521 > /sys/bus/pci/drivers/vfio-pci/new_id
#查看刚生成的设备节点
[root@localhost jcf]# ls /dev/vfio/

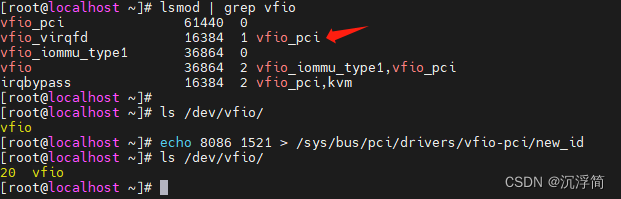

若/sys/bus/pci/drivers/目录下没有vfio-pci目录，则记得insmod vfio_pci模块

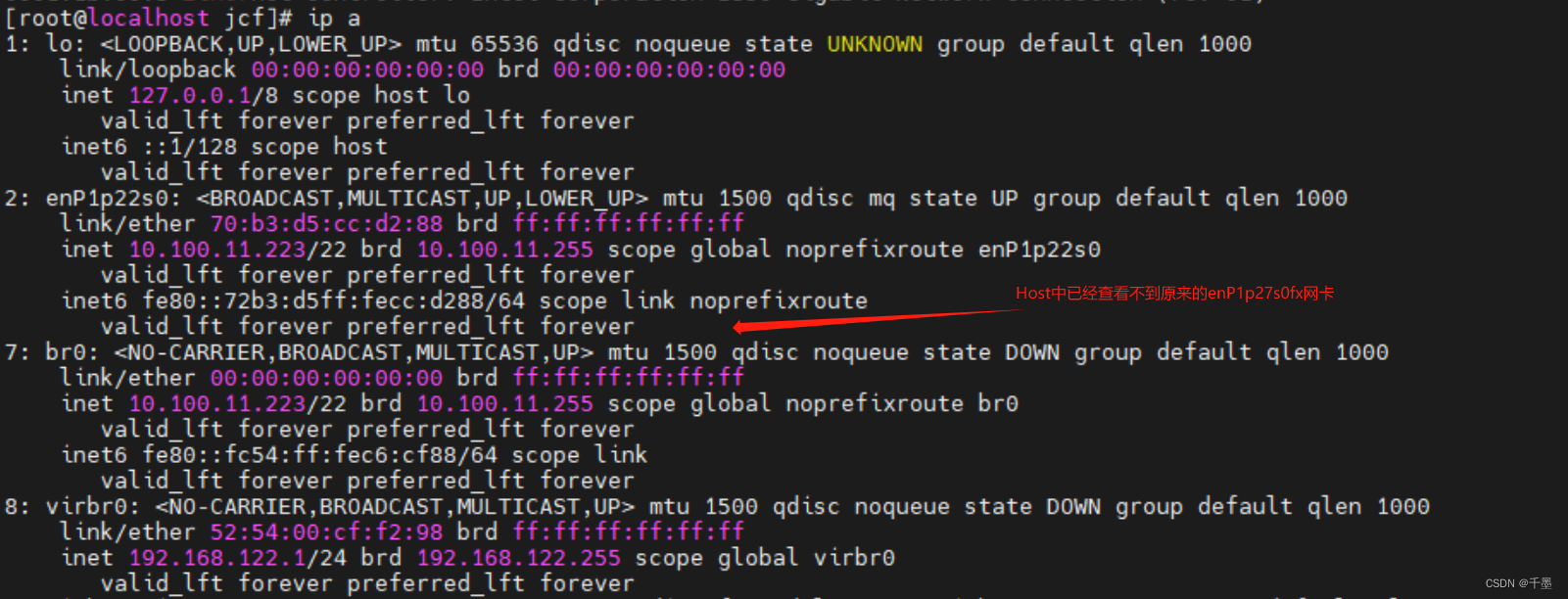

此时host中已看不到之前的enP1p27s0fx网卡

4.创建虚机，添加参数 -device vfio-pci,host=xxxx,id=net0

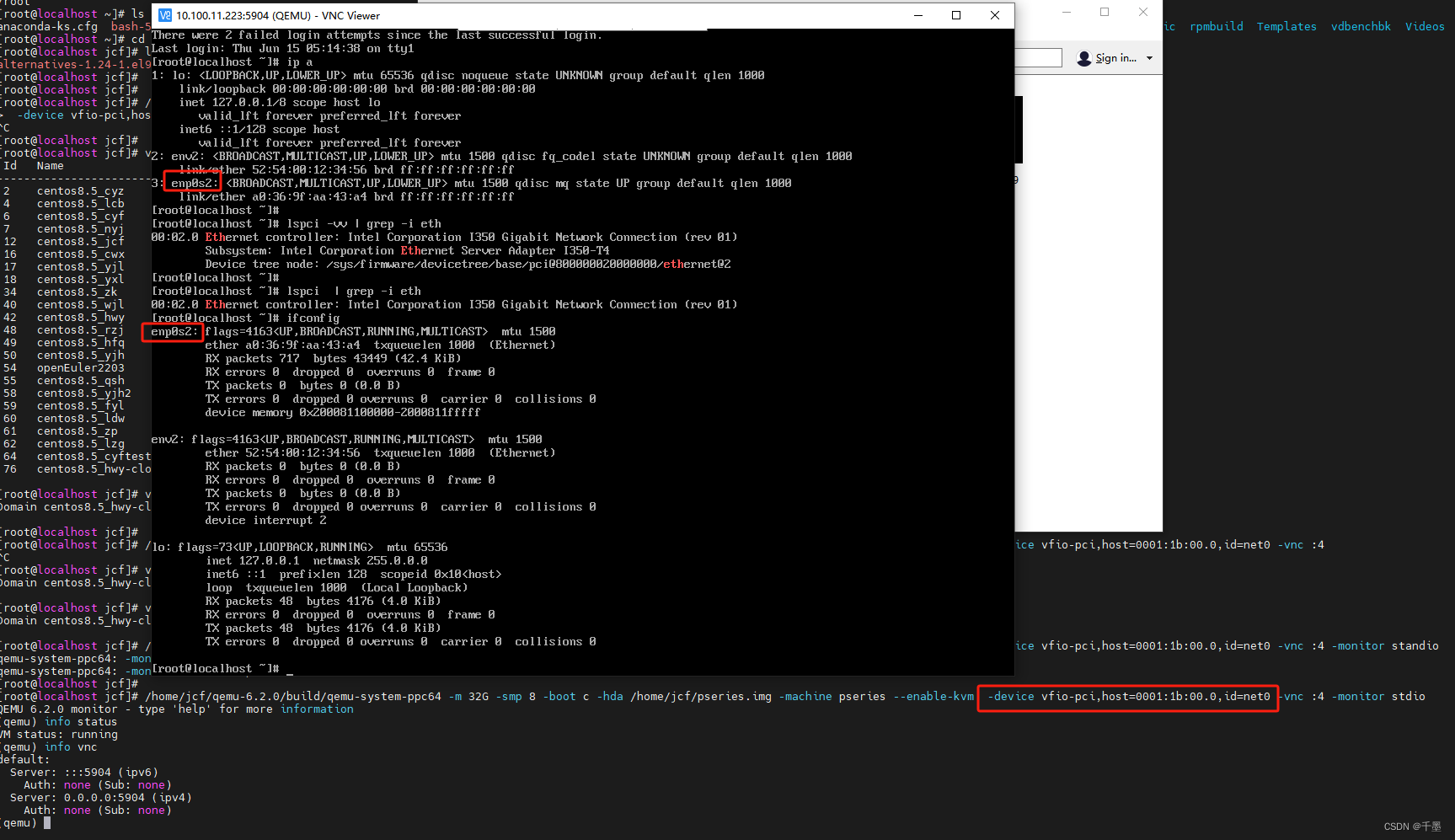

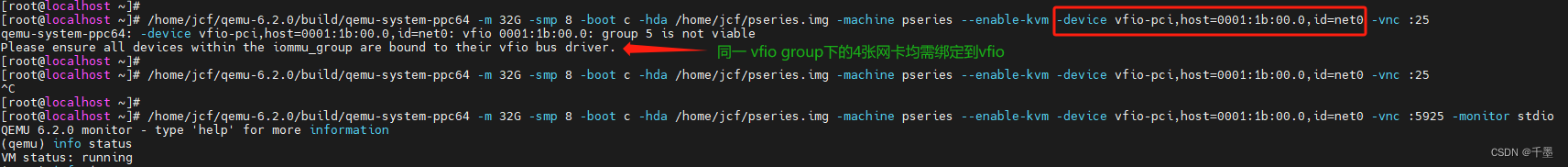

/home/jcf/qemu-6.2.0/build/qemu-system-ppc64 -m 32G -smp 8 -boot c -hda /home/jcf/pseries.img -machine pseries --enable-kvm -device vfio-pci,host=0001:1b:00.0,id=net0 -vnc :25

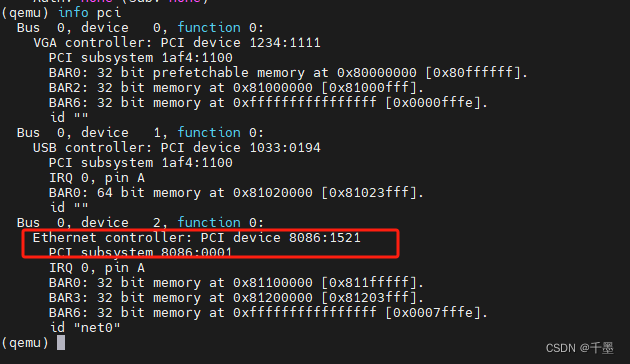

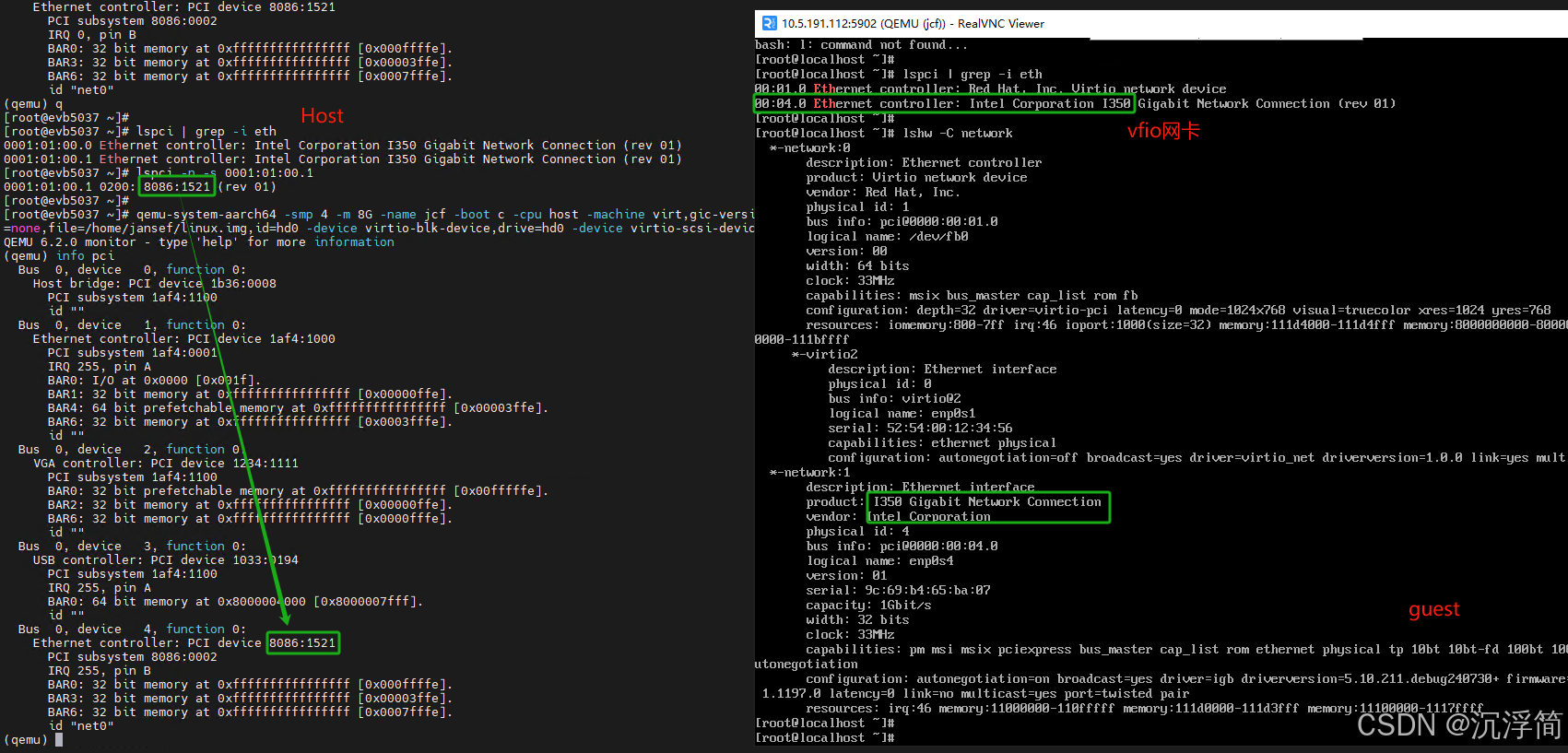

通过qemu monitor可以看到该网卡已经透传到了虚机内。

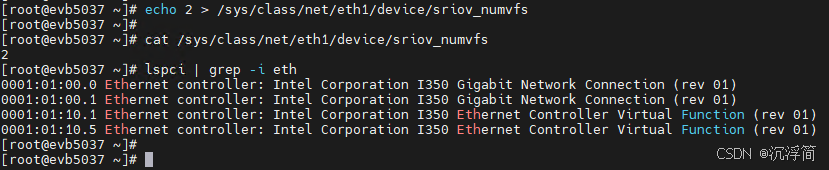

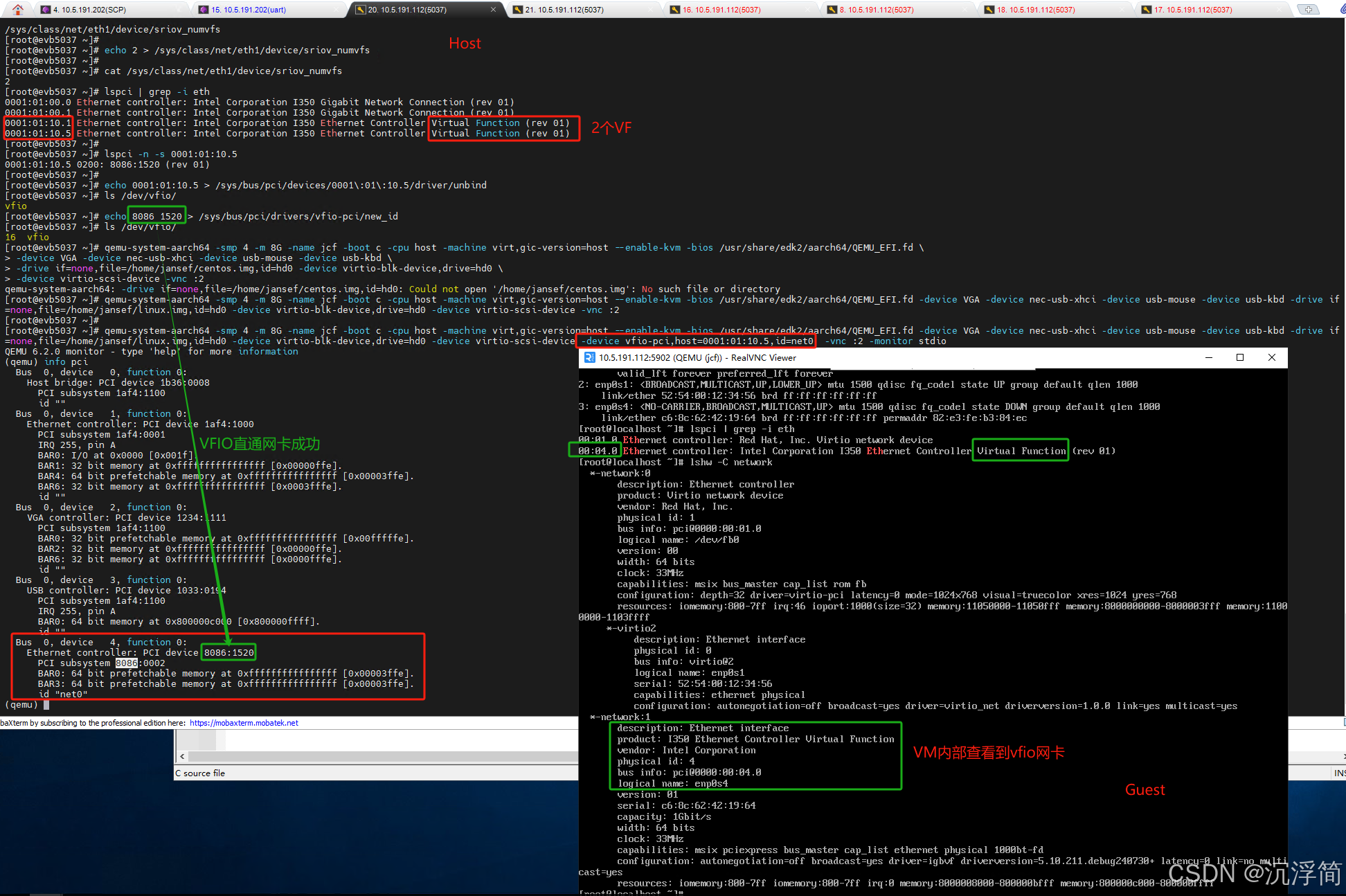

4.1 若是通过SR-IOV配置的网卡，就是一开始多一步创建VF，其余步骤相同。

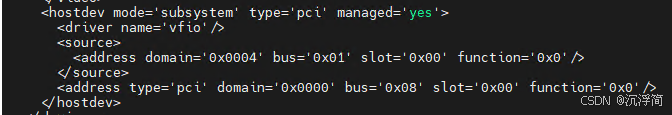

4.2 若是通过libvirt创建虚机，则需添加如下xml透传配置（其中DBDF要自行改变）

 <devices>
     <hostdev mode='subsystem' type='pci' managed='yes'>
       <driver name='vfio'/>
       <source>
         <address domain='0x0001' bus='0x1b' slot='0x00' function='0x0'/>
       </source>
     </hostdev>
 <devices/>

此时上一步骤的解绑绑定都不需要了，libvirt自动设置好。

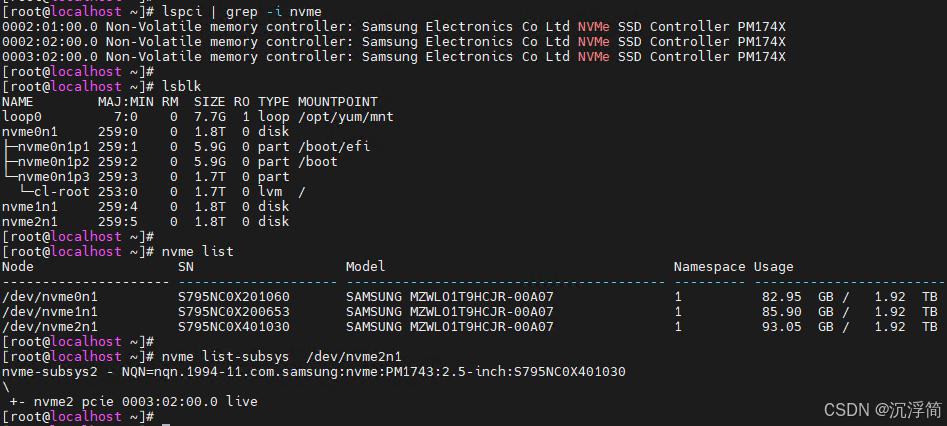

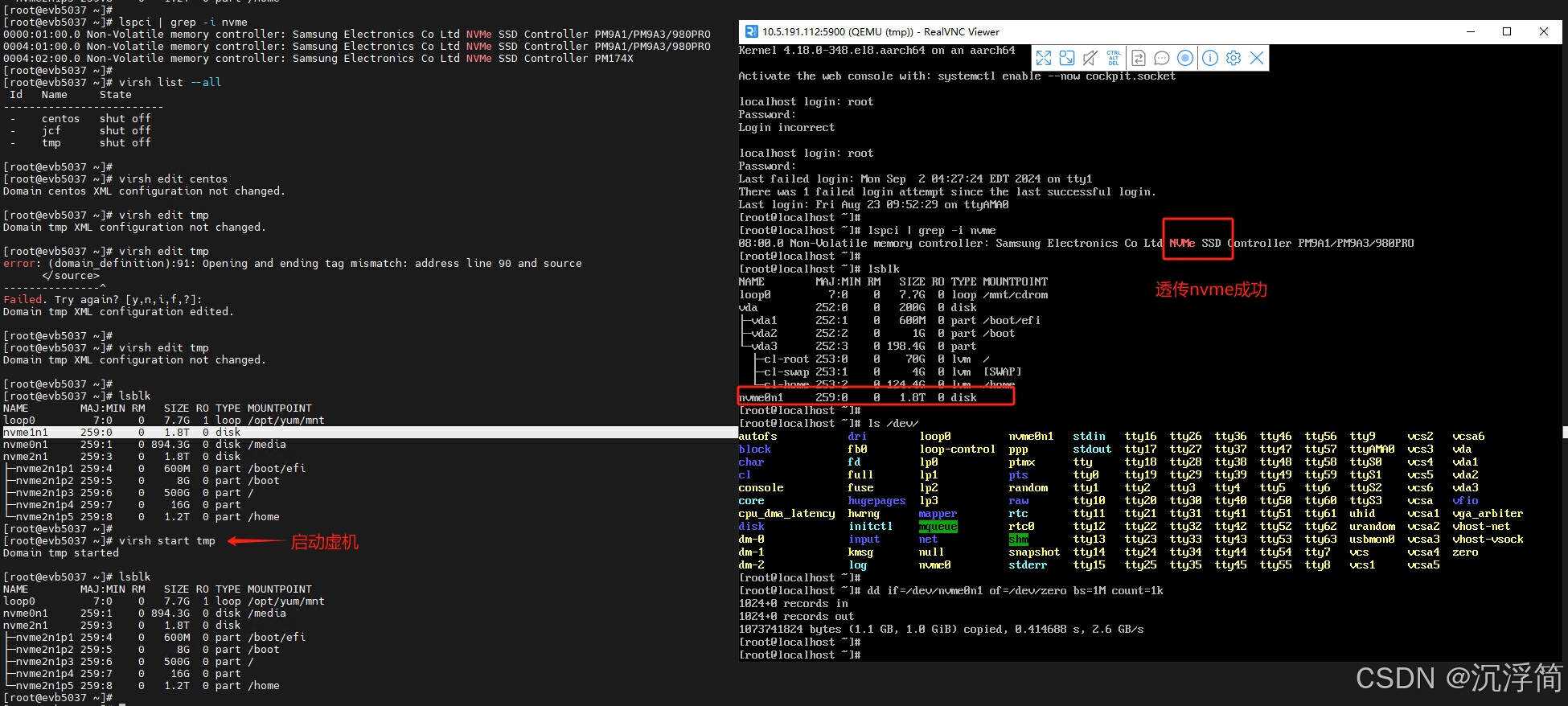

4.3 若是直通NVMe磁盘，则可以通过如下找到DBDF（ARM叫stream id）

5.登录并配置网络

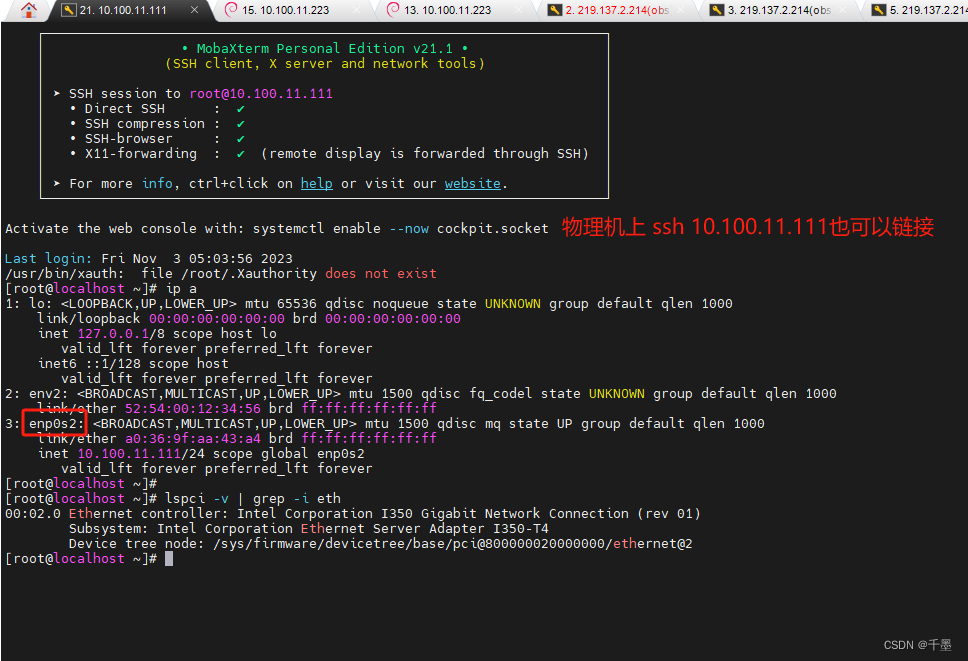

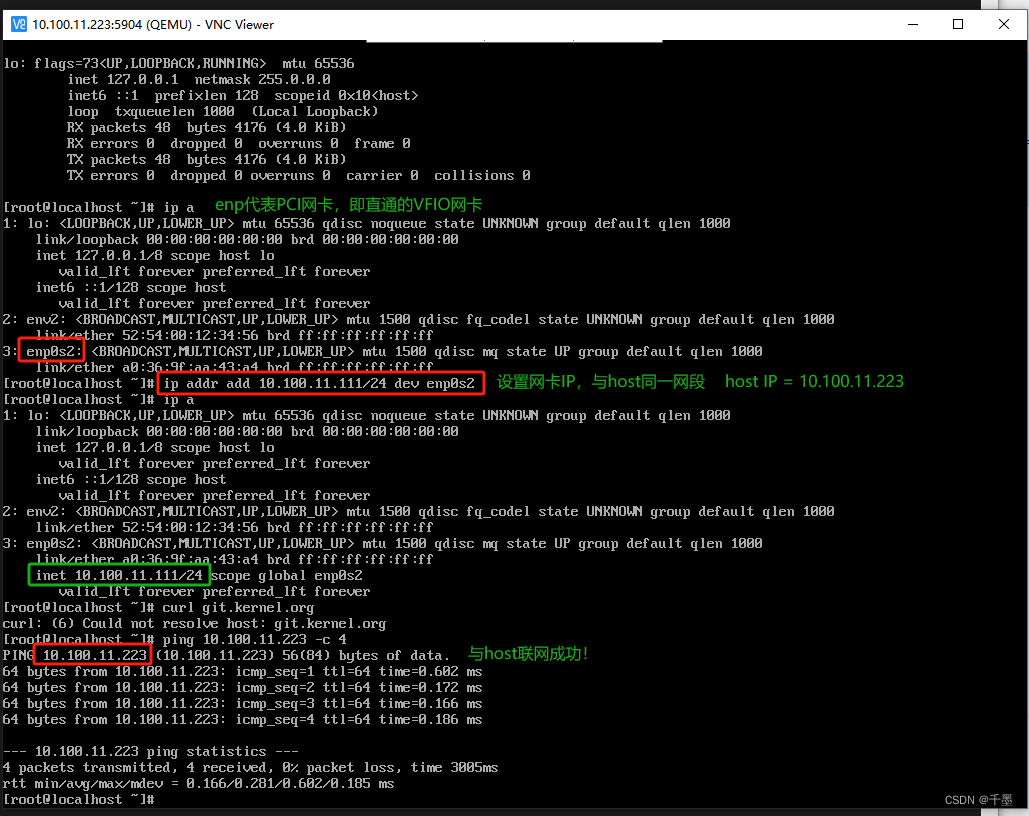

qemu启动虚机后，可以通过vnc登录进虚机查看，如图发现有一张VFIO网卡。

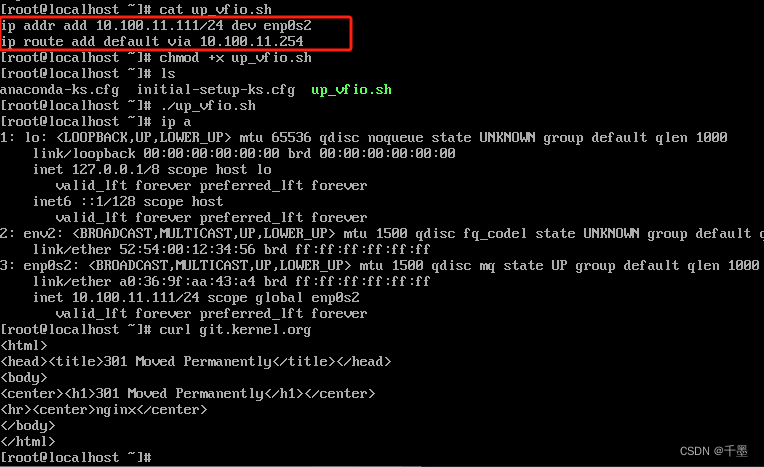

`ip addr add 10.100.11.111/24 dev enp0s2# 设置enp0s2 网口IP地址为10.100.11.111`

此处VM的IP需要与Host保持在同一网段。

如果此时发现ping不通，请先确认下Host上的这张网卡是否是NO-CARRIER(没插网线)，笔者曾经被它困扰了好久 -_-!

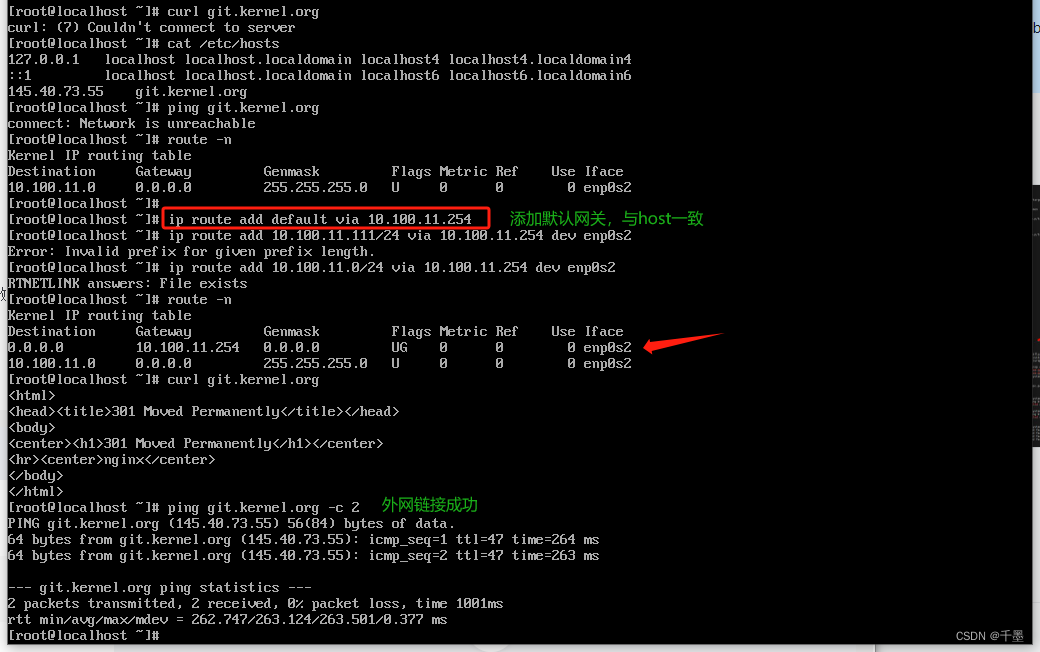

route -n //查看路由

ip route add default via 10.100.11.254 # 设置系统默认路由

ip route add default via 10.100.11.254 dev enp0s2 # 设置enp0s2默认网关为10.100.11.254
# 或
ip route add 10.100.11.0/24 via 10.100.11.254 dev enp0s2 # 设置10.100.11.0网段的网关为10.100.11.254，数据走enp0s2接口
