电工基础难题求解
需求:
正转按钮、反转按钮、停止按钮
两个NPN接近开关(一个正向限位开关,一个反向)
正转指示灯、反转指示灯、停止指示灯
时间继电器
要求:
按下正转按钮启动电机正转,触发正向限位开关后立即停止正转,延时3s后启动反转。
反转时触发反向限位开关后立即停止反转,延时3s后启动正转。
一直循环直至按下停止按钮停止工作。
电工小白学习中,遇刺此困境,望君不吝言辞,助我解此难题!

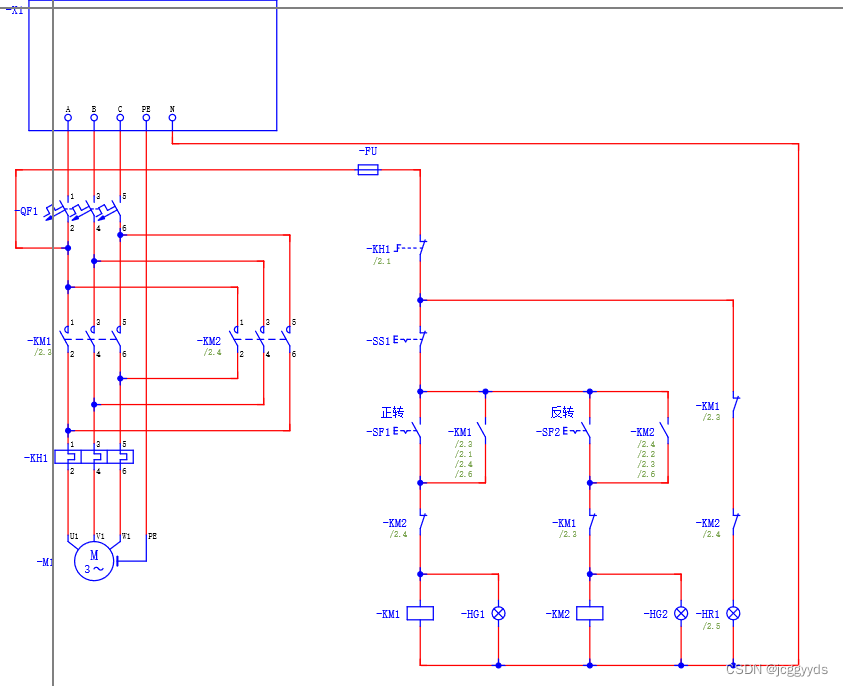

目前已解决正反转问题, 困于NPN限位开关以及延时启动问题。(图中左侧上侧交叉黑线是鼠标的位置,与线路无关)
君之恩情,没齿难忘!
