SOLIDWORKS库功能介绍

您是否曾经想过是否可以像SOLIDWORKS一样将模拟功能（例如载荷，夹具或连接器）另存为库特征？仿真库功能可以用作模板，并有助于加速设计迭代过程。尤其是当设计团队中的多个用户承担使用模拟的任务时，这种隐藏的宝石可以提高生产率并最大程度地减少设置模拟研究时通常会犯的错误/错误。

SOLIDWORKS Simulation附带了大量的生产力工具。在此博客中，我们将讨论如何创建和重用仿真库功能。

第一步是确保将计算机上的文件夹专用于所有模拟库功能的保存位置。在SOLIDWORKS菜单上，转到“模拟”-“选项”-“系统选项”-“默认库”，如下所示。

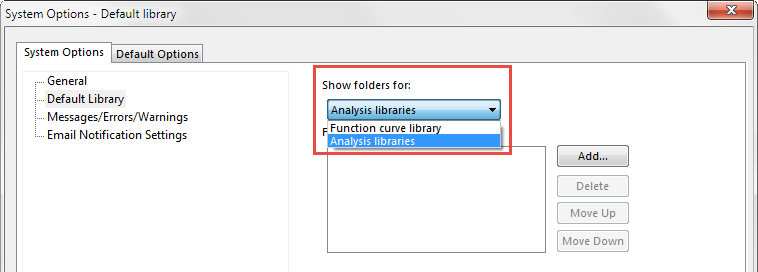

在对话框中，单击“ 显示以下文件夹”下的下拉选项：选择“ 分析库”。

单击添加，然后在计算机上选择一个文件夹。

单击“系统选项”对话框上的“确定”以保存更改并退出。

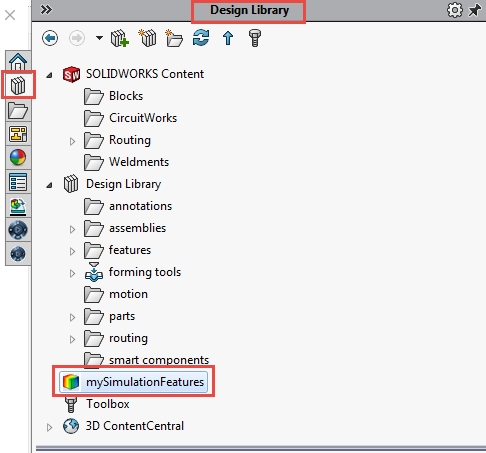

在SOLIDWORKS任务窗格中的“设计库”下；该文件夹现在应该可见。参见下图。

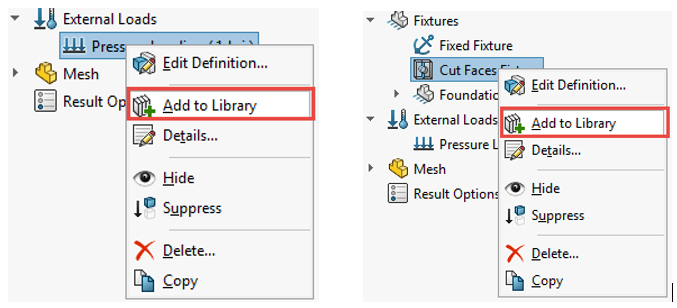

在SOLIDWORKS Simulation功能树中，在载荷，固定装置或连接器功能上选择RMB，然后选择“ 添加到库”，如下所示。

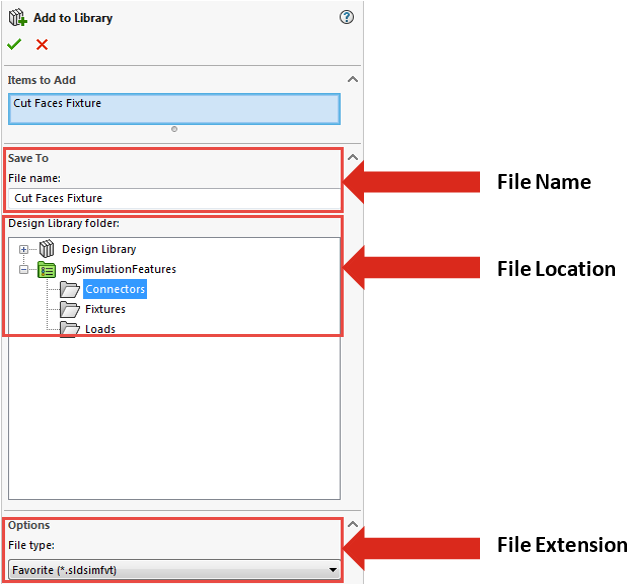

在“ 添加到库”对话框中，输入文件名和位置以存储库功能。请注意，该功能已保存为扩展名为* .fldsimfvt的文件。

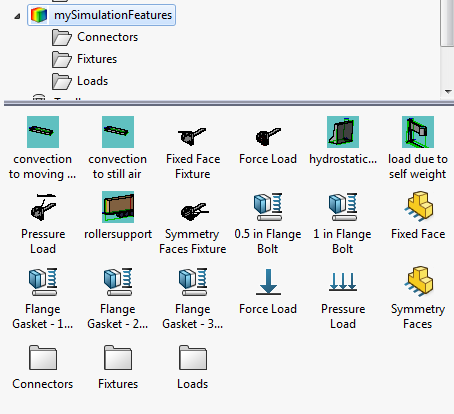

以下是模拟库的示例示例，其中包含许多不同类型的模拟库功能。考虑一下库功能文件夹本身如何驻留在网络位置，并且公司中所有设计人员和工程师都可以访问它们！

接下来，让我们看看如何在仿真设置中重新使用这些库功能。有三个简单步骤。

1. 首先找到包含库功能文件的文件夹。
2. 选择所需的库功能。将它们拖放到图形区域。

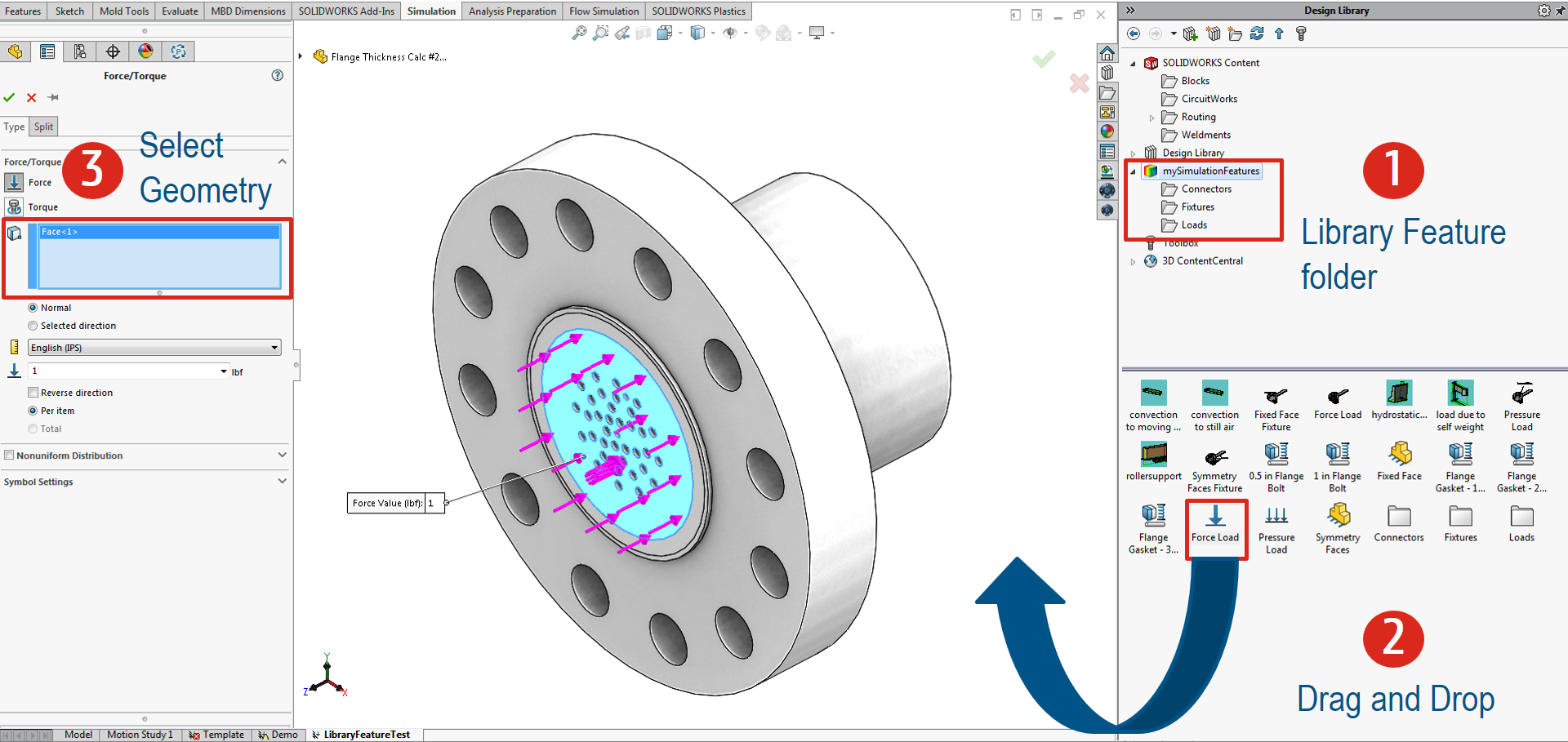

3. 功能对话框打开后，解析输入字段。在下面的图示中，力库特征被拖放。在力对话框中，力的大小已经预先定义。所有需要做的就是选择需要在其上施加力的几何形状。
