京东零售Color千万级QPS实时指标监控架构背后的数据库实践

在墨天轮举办的“2022互联网行业应用专场——国产数据库沙龙”中，京东云数据库产品经理曲艺伟和大家分享了《京东零售Color 千万级QPS实时指标监控架构背后的数据库实践》，主要包括什么是Color网关、它面临的考验及最佳实践，以及背后的云原生数据仓库优势，详细分享内容如下。

什么是Color网关？

在介绍Color网关之前，我们先来了解一下什么是API网关。

API网关负责接收客户端的所有请求，并将请求路由到相应的后端服务，并提供接口聚合和协议转换同时通过调用多个后端服务，并聚合结果的方式处理请求，可以达到降低接入成本、提高效率、保障安全能力的效果。

京东零售Color网关作为API网关的技术服务，承载京东日均百亿的流量和调用，是大促保障的重要技术环节。

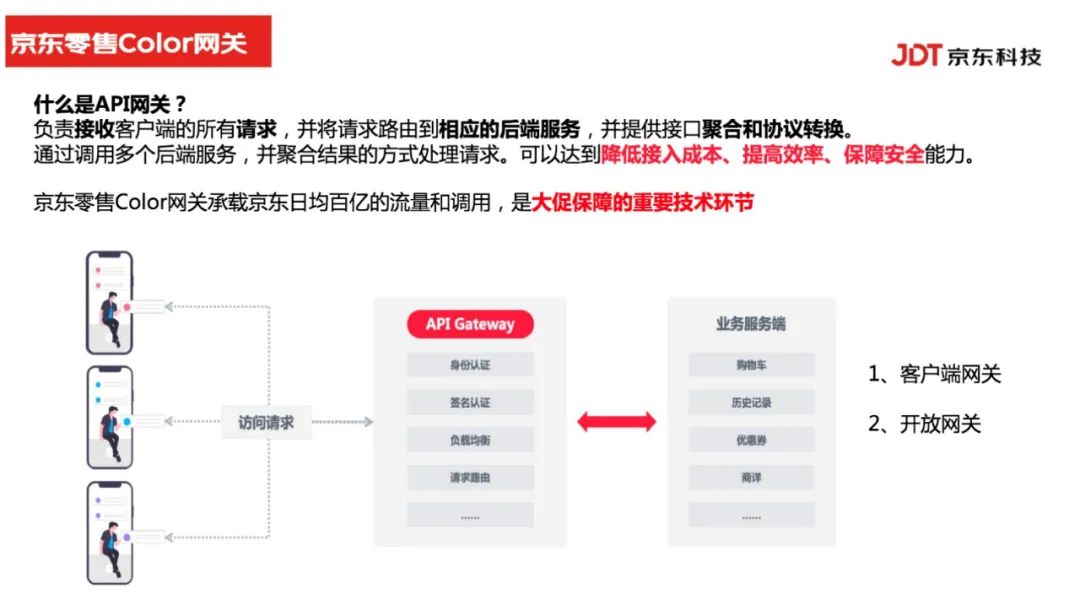

图1 京东零售Color 网关

大促期间带来的考验

京东零售Color网关在大促期间面临着怎样的考验？我总结成了以下四点。

首先是对稳定性的考验。面临大促期间主站等核心业务高并发流量，网关作为业务流量直接承载方，需要保障各个服务接口的平稳运行。

第二点是对高可用的考验。网关承接了数以万计的后端服务接口，服务之间如何不会相互受影响，一个接口有问题不会影响其他接口的调用。

第三点是对可靠性的考验。作为流量入口，网关需要通过安全防刷与流控等流量安全策略，来保障网关面对海量流量场景下不被冲垮。

最后一个是对高性能的挑战。网关服务的可用性很大方面通过监控系统完善，需要实时了解网关性能和请求拦截情况，最终将流量处理结果汇聚到网关监控，进行观察决策。

图2 京东大促对Color网关的考验

我们可以发现监控服务其实是京东零售Color网关最核心的一个技术环节，那么如何去保障监控服务的一个实时性与稳定性呢？接下来就为大家介绍Color网关的架构。

Color网关架构选型与解决方案

1、原始架构 HBase的痛点

监控服务是网关系统的核心环节，能够实时监控系统运营状况、统计相关的数据指标、根据风险识别结果实时进行智能拦截。风险识别结果数据同步在Hbase支撑监控日志分析服务，但是我们在业务进展的过程中发现，Hbase在数据处理上存在明显短板，主要表现在以下几点：

• 无法满足多维度聚合查询性能要求

• 不支持时序维度处理无数据聚合能力（需要额外人工开发实现多维度聚合）

• 存在有热点、耗内存的问题

• 数据分析性能提升空间小，满足不了查询结果响应时间

针对HBase所带来的业务与性能上的问题，我们对零售Color网关进行了架构升级。

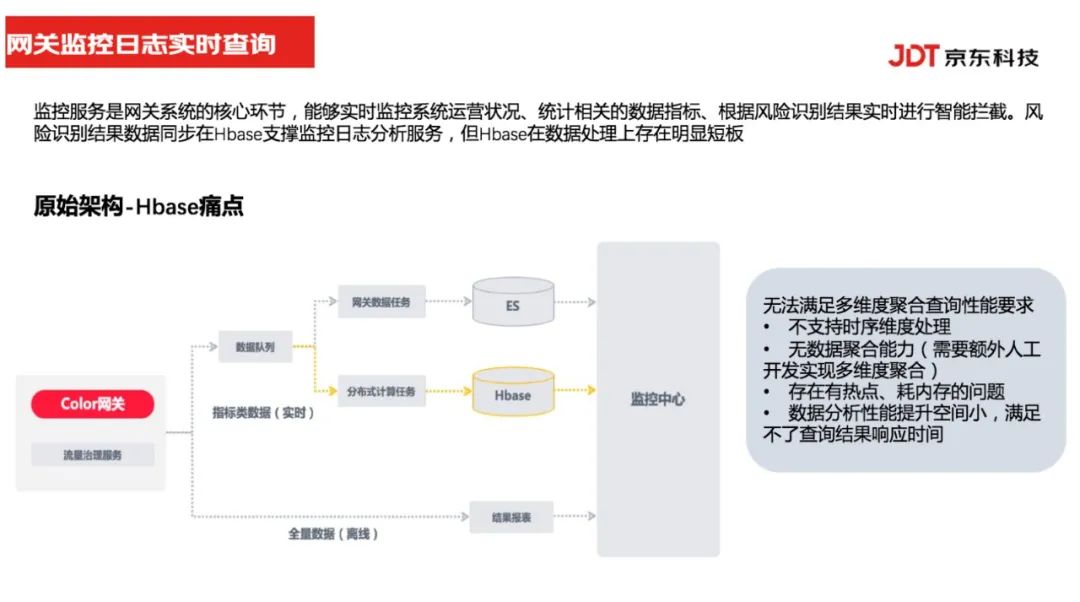

图3 原始架构 HBase的痛点

2、架构升级：云原生数仓方案

云原生数据仓库是京东云基于ClickHouse 自研的一款存储和计算分离的产品。

从下面的架构图可以看到，零售Color网关的流量治理服务分为两类，一类是全量数据，离线写到结果报表里，再存到监控日志的服务；另一类是实时数据，通过消息队列Kafka到flink，去推到分布式计算任务，再推到云原生数仓，去实现实时的计算分析的服务。

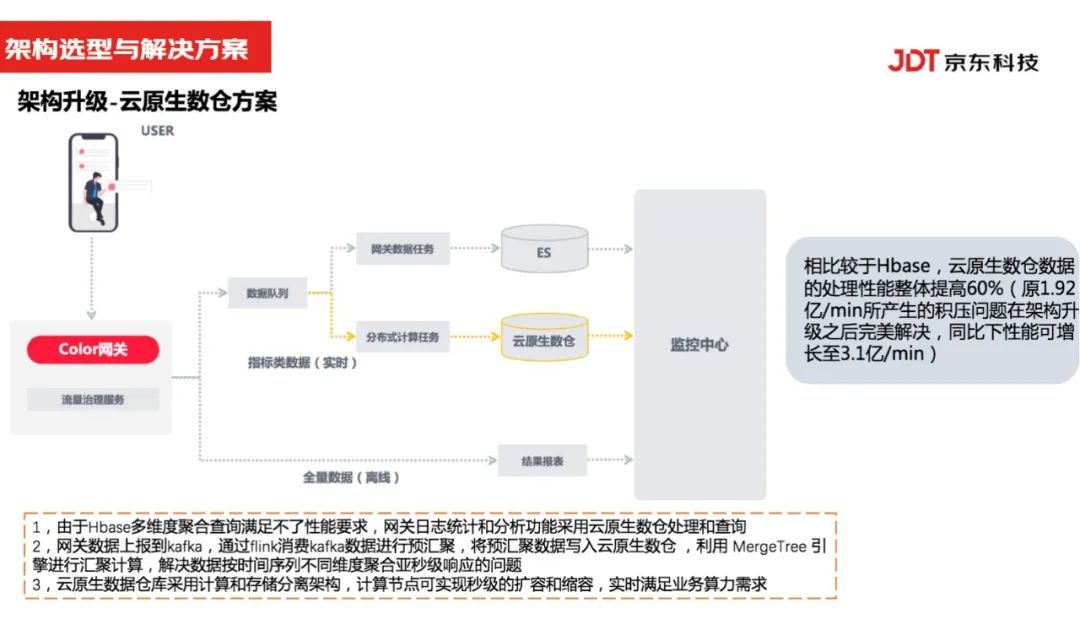

图4 升级后的云原生数仓方案

相比较于Hbase，云原生数仓数据的处理性能整体提高60%（原1.92亿/min所产生的积压问题在架构升级之后完美解决，同比下性能可增长至3.1亿/min）。同时，由于云原生数仓采用计算和存储分离架构，用户可以根据实际业务情况实现秒级扩缩容，存储成本也有极大的下降。

3、传统数仓遇到的问题

首先传统数仓面临技术瓶颈。传统数仓架构复杂，有着使用成本偏高，查询延迟高，无法做到高并发和高可用，以及实时分析难以落地，或者是“分钟级”准实时的痛点。

第二点，传统数仓架构复杂。传统数仓的架构中组件众多，基础配置要求高，同时前期准备周期较长，启动困难。

最后使用成本偏高也是传统数仓的问题。硬件资源较难评估，计算和存储成本居高不下，并且运维复杂，人力成本难以降低。

4、业务爆发性增长下，京东需要的OLAP引擎

既然传统数仓有着诸多的问题与挑战，那么面对海量数据我们该如何去实现一个实时分析的需求呢？基于传统数仓的痛点，以及实际业务中的需求，需要一款高效率、高性能、低成本的OLAP引擎来支撑，我们考虑这款引擎应该具有以下的特性与优势。

首先是要降成本，我们采用了存算分离的架构。这样的架构帮助存储成本下降50%以上，同时达到快速弹性阔缩容的效果。

其次是高可用与超高性能的优势。海量数据能做到秒压级响应，同时满足高可用的特性，单节点失败不影响集群的稳定性。

最后，这款OLAP引擎需要满足“开箱即用”。可以在控制台点击、分钟级别创建集群，具备可视化监控报警与运维界面等相关功能，可以达到用户立即投入生产的效果。

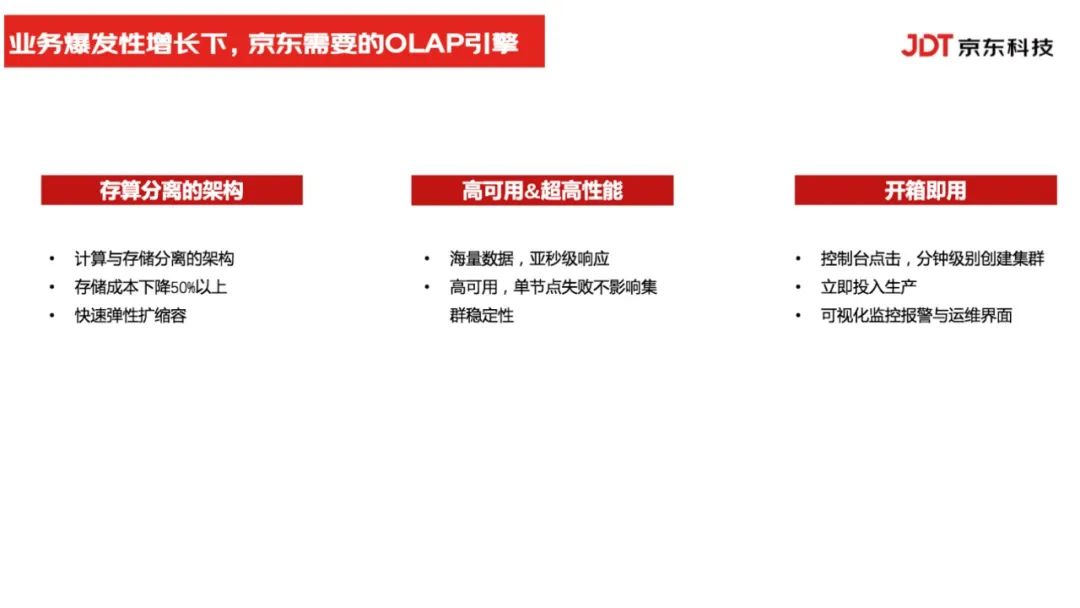

图5 京东需要的OLAP引擎特征

云原生数据仓库的优势

1、云原生数据仓库ClickHouse的优势

为了能够应对爆发性增长的京东业务，业务需要这样一款高效率、高性能、低成本的OLAP引擎。为此，京东云自主设计和研发了云原生数据仓库ClickHouse产品，这款数据仓库具备了京东所需要的OLAP引擎的主要优势。

• 极低的成本
  大幅降低存储的成本，每PB数据下可降低存储成本 80% 以上。

• 极致的弹性
  计算节点可秒级的扩缩容，动态满足业务需求，极大的提高了资源的利用率。

• 极简的使用
  控制台点击创建，分钟级别可创建PB级别实例
  提供可视化的监控管理平台和日志分析平台

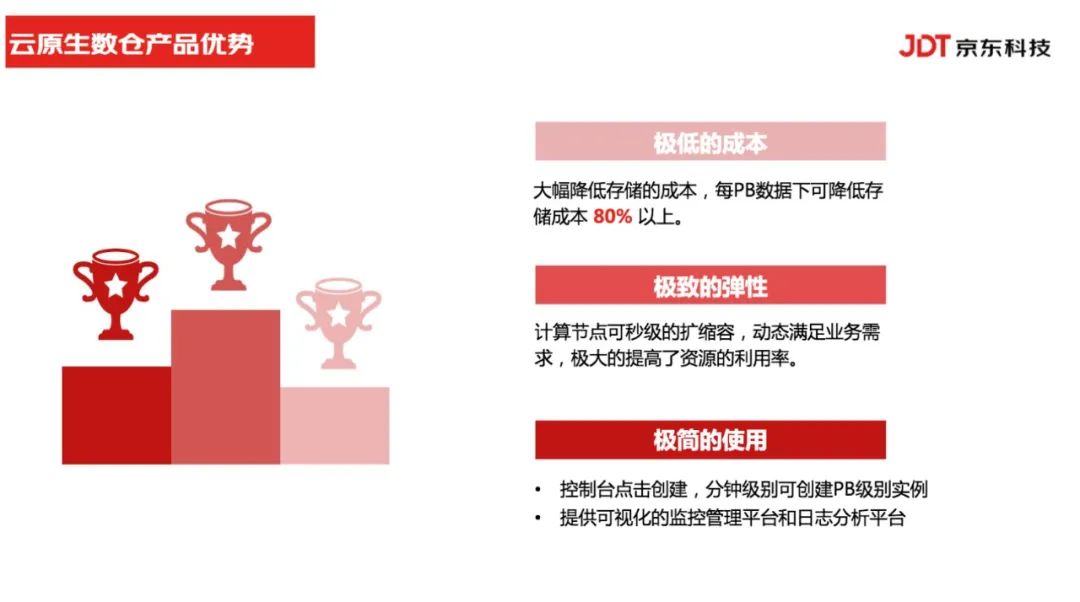

图6 云原生数据仓库ClickHouse的优势

2、云原生数据仓库ClickHouse的架构

在数据库管控层中，采用了存储和计算分离的架构；云管平台层是前端接入控制台的功能，是提供给用户的接口操作，包括购买、支付、配置变更、资源申请、实例创建、实例删除、实例变更等操作。

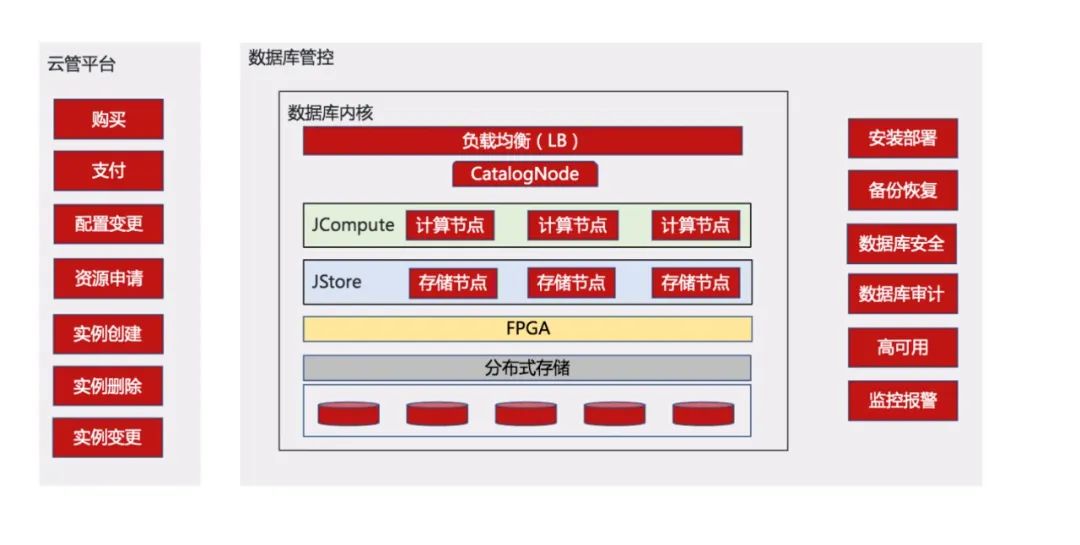

图7 云原生数仓ClickHouse产品架构

3、云原生数据仓库ClickHouse在计算节点与存储节点中的优势

首先计算节点由于采用了这个计算和存储分层架构，它其实是一个无状态的计算执行引擎。因此计算层是可以仅仅只专注于对计算引擎实行动态的调配，这样可以极大提升计算资源的利用率。

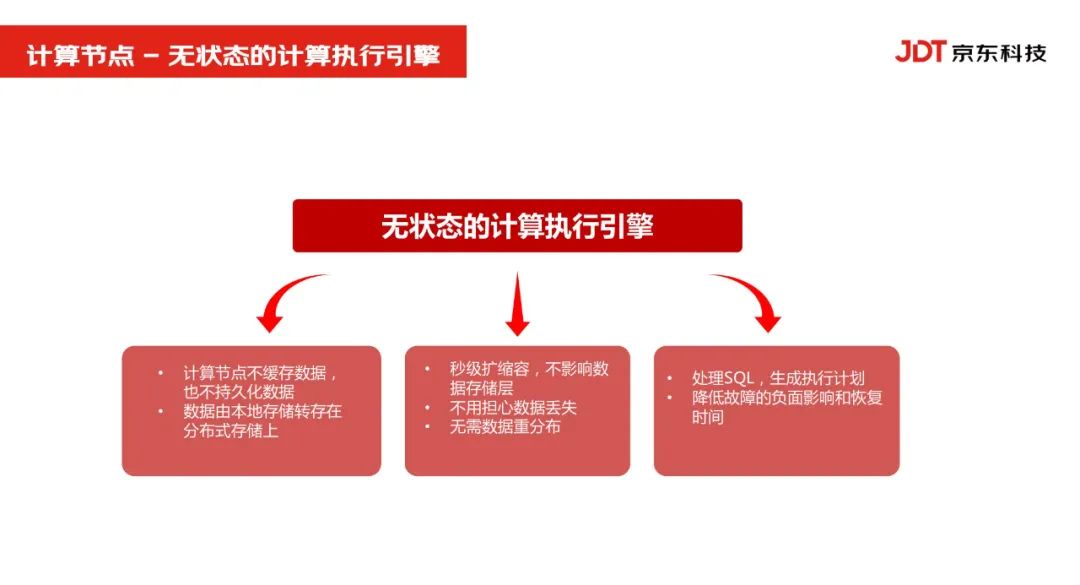

图8 云原生数仓ClickHouse表现的计算节点的优势

不仅如此，存储节点也是一个无状态的数据引擎服务。如下图所示，存储节点被分为若干个小组，可以同时处理多个请求，同时节点的组内会根据一定的规则对数据进行操作。

图9 云原生数仓ClickHouse表现的存储节点的优势

那么采用这样存储节点组的一个好处是什么呢？即如果磁盘的IO成为瓶颈的时候，我们可以实现对存储节点的扩容来实现对IO的增加。不仅如此，我们还在存储层自研了多级缓存的机制，支持多级内存缓存和磁盘缓存，可以更快的实现存储数据的访问。

4、云原生数据仓库ClickHouse在秒级弹性的优势

最后我再来介绍弹秒级弹性的优势。用户不需要关注数据层面的任何东西，也不需要对数据进行重新分布，也无需关注存储节点的数据的存储的方式，用户只需要关注它的计算节点算力以及业务的分析与查询。

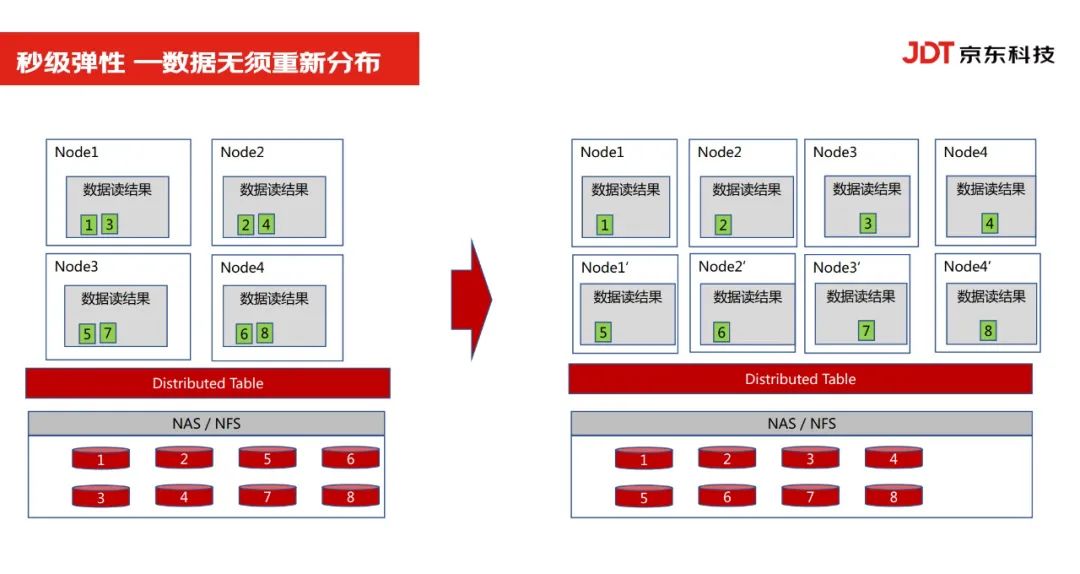

图10 云原生数仓如何实现节点扩容

5、云原生数据仓库ClickHouse帮助用户降低成本

最后，我会用几组数字来和大家说明云原生数据仓库ClickHouse如何在存储和计算分离的架构下，帮助用户去降低成本，带大家算一笔账。

首先云原生数据仓库ClickHouse采用多副本共享存储，帮助降低50%的成本。

假设一个双副本的传统ClickHouse集群的存储成本是100%，它采用的是两副本，它的存储介质是云盘存储。

而云原生数据仓库ClickHouse采用的是分布式存储，也就是我们所谓的共享存储。所有的数据都是共享存储在我们的分布式存储引擎里，相当于是一副本。在存储副本层面，云原生数仓ClickHouse比双副本的CK下降了50%。

其次分布式存储的价格更低，分布式存储的价格为云盘／EBA的60%左右。

最后云原生数据仓库ClickHouse的存储按照实际数据量计费，通常存储量为实际的50%-80%，这一点也帮助用户降低成本。

综合来看，云原生数仓ClickHouse比传统ClickHouse无论从数据副本、存储成本以及实际使用空间都有较大的成本节约，最多可以节省50-80%的存储价格。

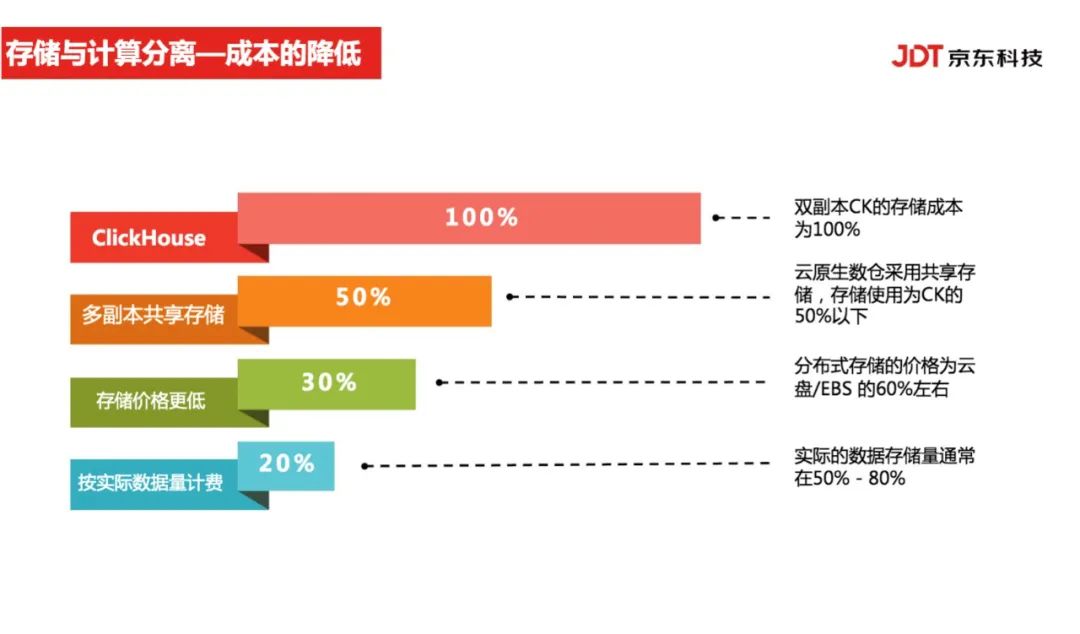

图11 存算分离架构帮助降低成本

云原生数据仓库ClickHouse支撑京东业务

和大家分享一下在京东内部的业务中，采用云原生数据仓库业务的全景图。主要是分为两类，一类是实时数据的分析，另一类是离线数据的在线分析。

我们的云原生数据仓库ClickHouse已经支撑了京东零售，京东物流，京东科技和京东工业数十个核心的零级业务，包括商业智能的大屏分析、大屏的实时展示，促销选品的产品平台的建设，比如精准营销和广告投放，以及日志流量分析、监控分析等相关的业务。

同时云原生数据仓库中，存储和计算分离的架构能够实现在业务的高峰和低谷的计算资源，实现弹性的扩容和缩容，这也极大的帮助京东的内部用户降低存储的成本，仅需关注业务价值。

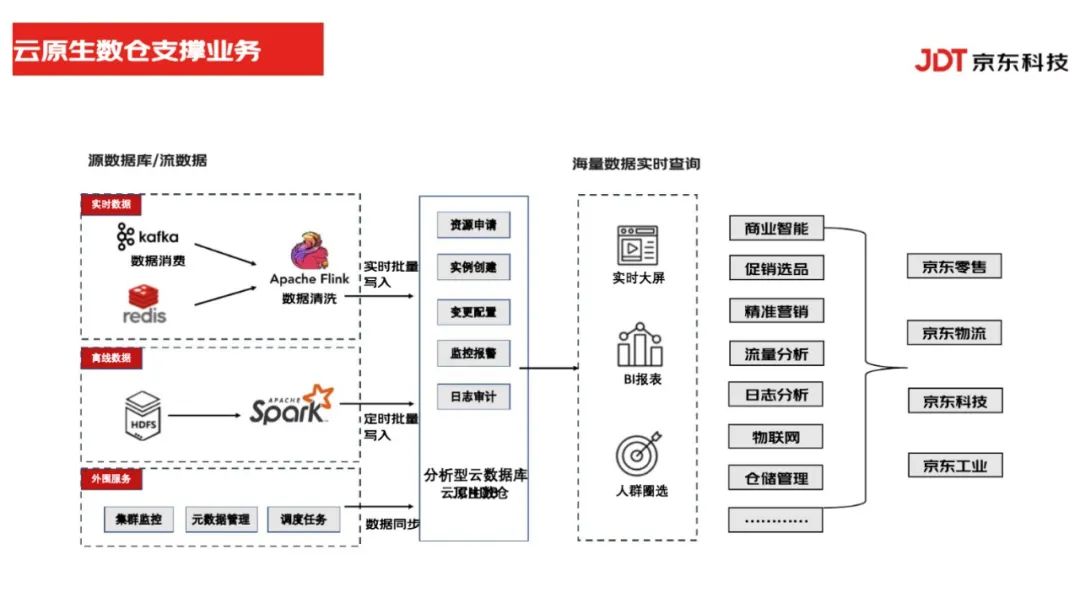

图12 云原生数仓ClickHouse现已支撑京东数十个核心业务
