【WebGIS项目实战】智慧地铁三维可视化系统案例（文末有资源）

功能分析

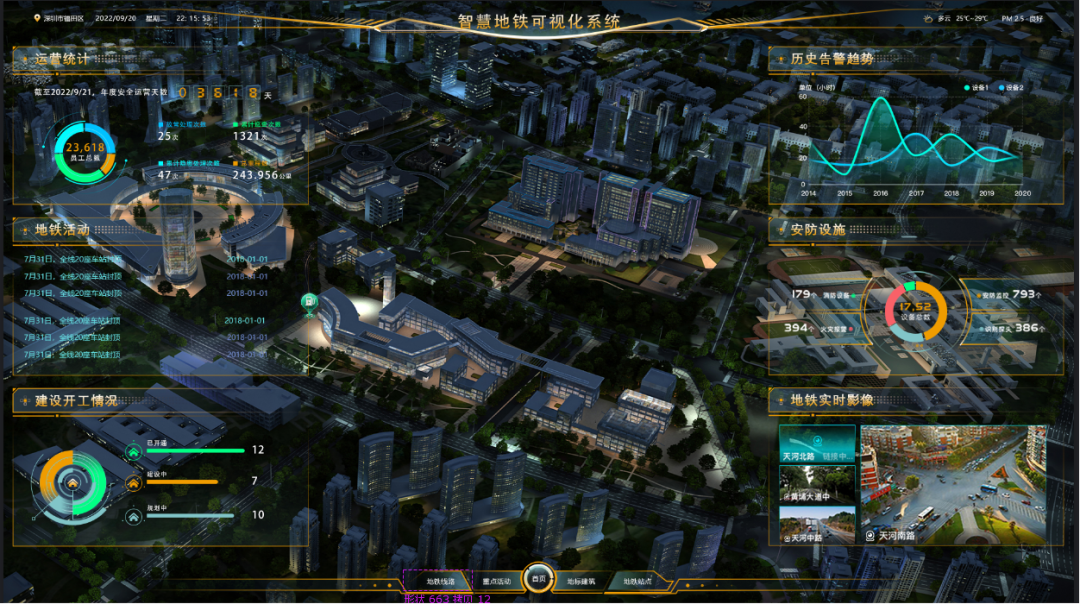

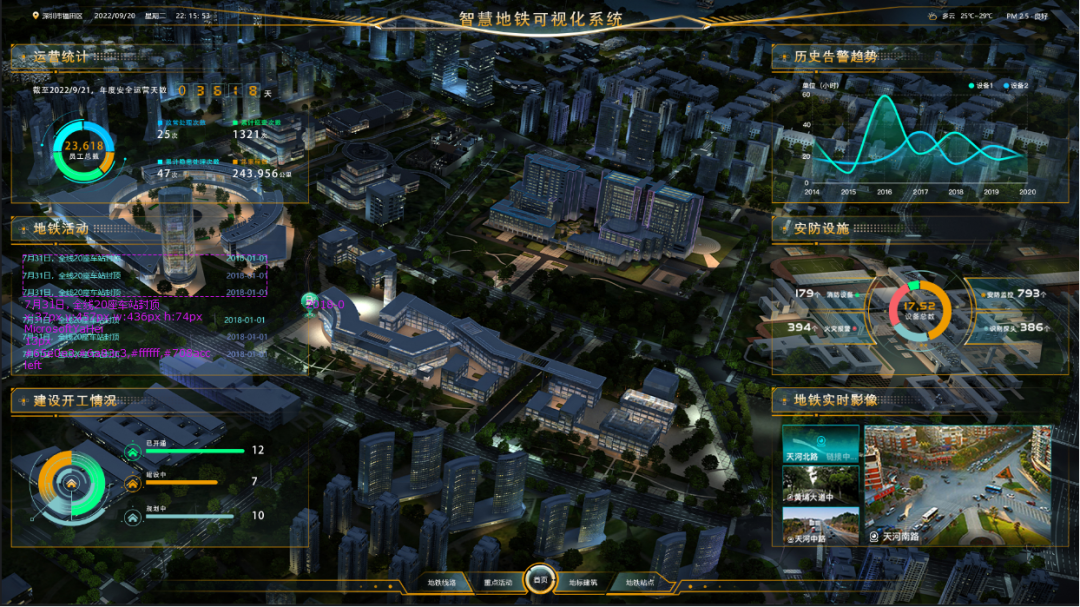

模块一：入口大屏

• 展示标题，地址，日期，天气

• 展示武汉市地

• 铁运营统计

• 展示地铁建设开工情况

• 展示地铁历史告警趋势

• 展示安防措施

• 展示地铁实时监控

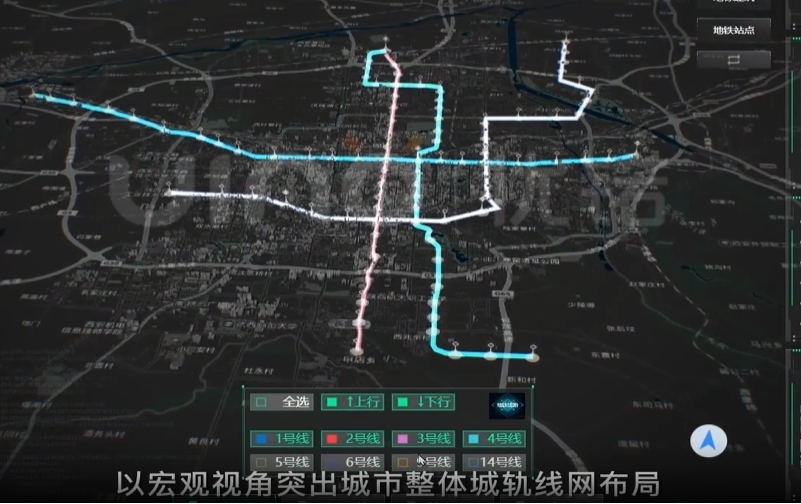

功能一：地铁线路展示：

点击菜单，弹出选项框，选项框中包含所有地铁线路的选项，选中地铁线路，可以在地图中展示地铁线路的轨道线网布局

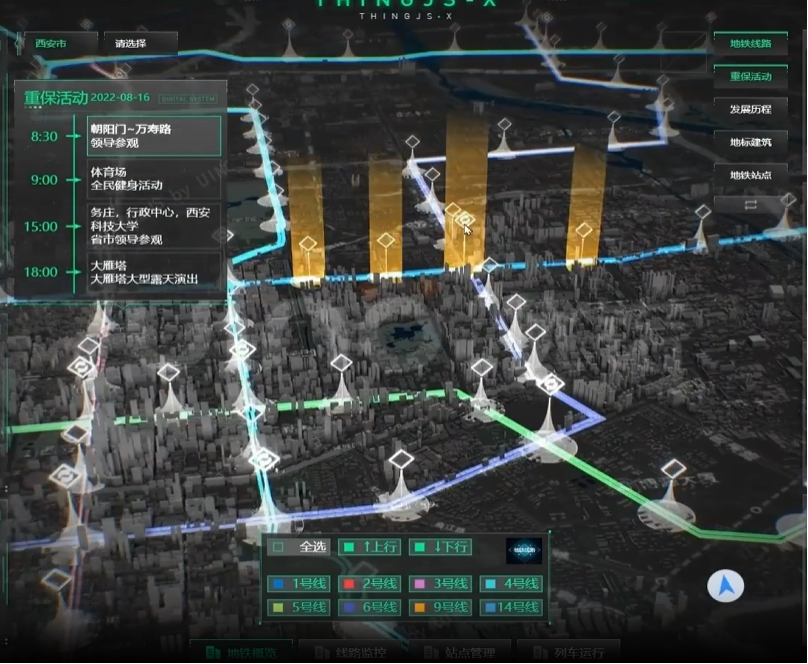

功能二：重点活动展示

根据时间展示重点活动

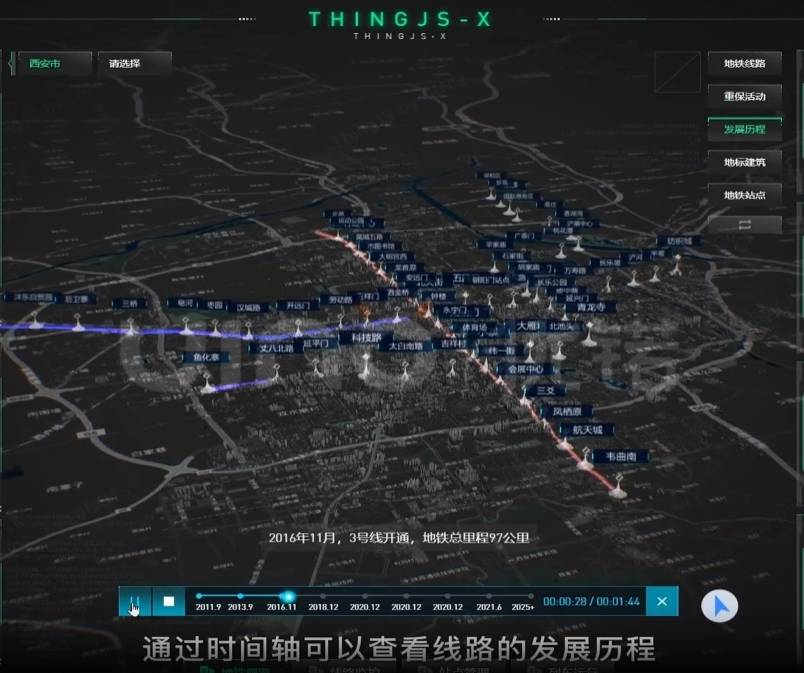

功能三：发展历程展示

点击发展历程，可以展示轨道线路的发展历史

下方展示时间轴，根据时间轴，展示轨道发展

也可以做成slider，拖动时间，展示线路的发展

功能四：站点管理

进入站点管理，将基本大屏隐藏，并展示站点大屏

站点菜单

点击站点管理功能，视角跳转全局，并展示全部的地铁线路，下方面板也发生变化

选中左边的线路，右边的站点数据发生变化

站点基本信息查询

点击站点，视角飞转至该站点处，并高亮展示该站点的基本信息

或者点击地图中的站点，也可以展示站点的信息

站点其他信息查询

站点周边查询：

1.选择左侧的查询方式，选中周边查询，点击站点，展示雷达图进行扫描，延迟2s后，展示周边的重点建筑，使用billboard将重点建筑标出来，并弹出界面，展示周边建筑信息，参考高德查询，默认范围1公里查询，展示医院，餐厅，宾馆，公交站，并分别用不同的图标来展示。

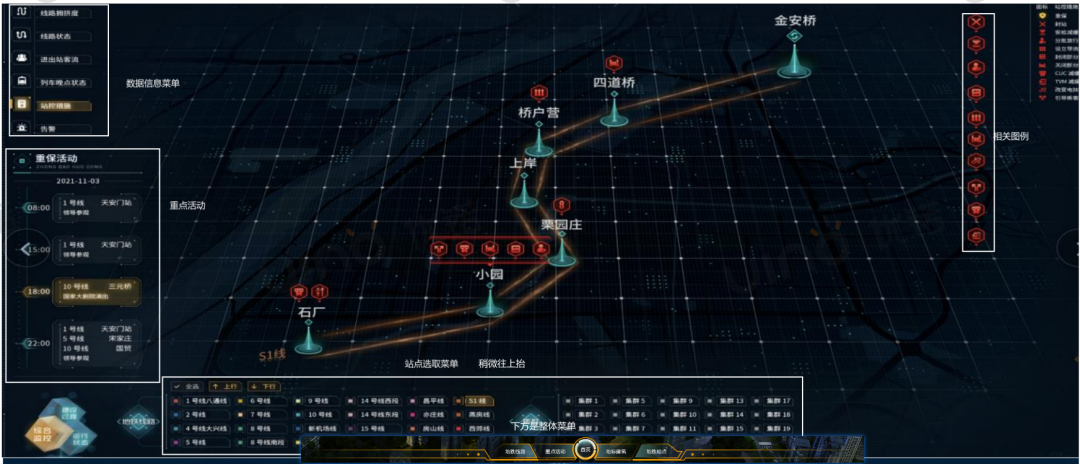

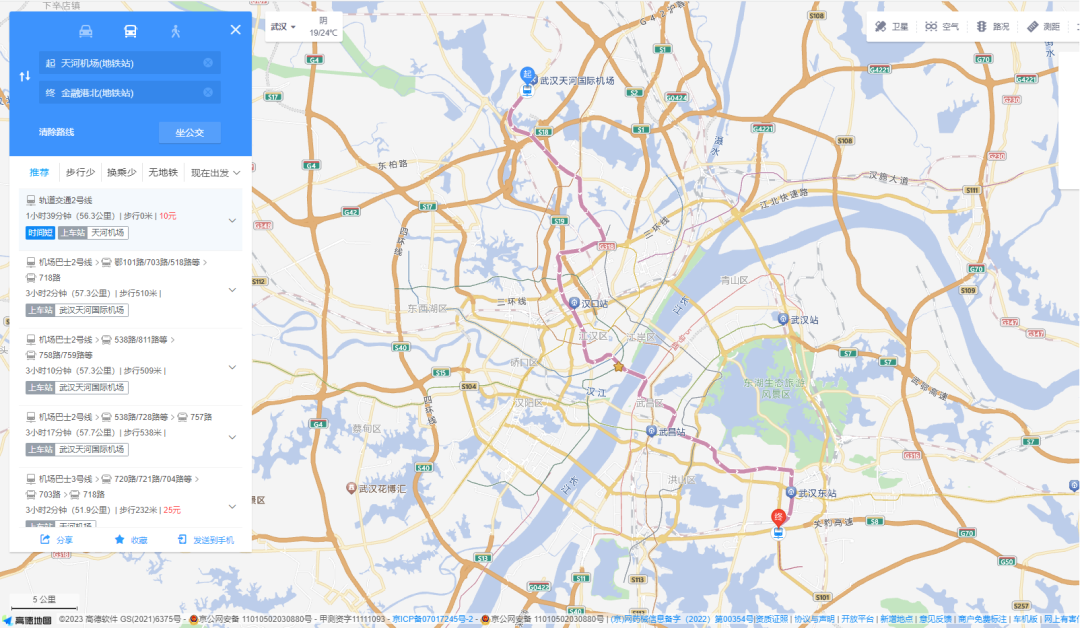

地铁站点路径规划，选择出行的起点站与终点站，规划地铁线路左侧展示可以选择的地铁出行方案（只包含地铁），地图中展示规划好的地铁线路

• 线路拥挤度：使用热力图的方式展示

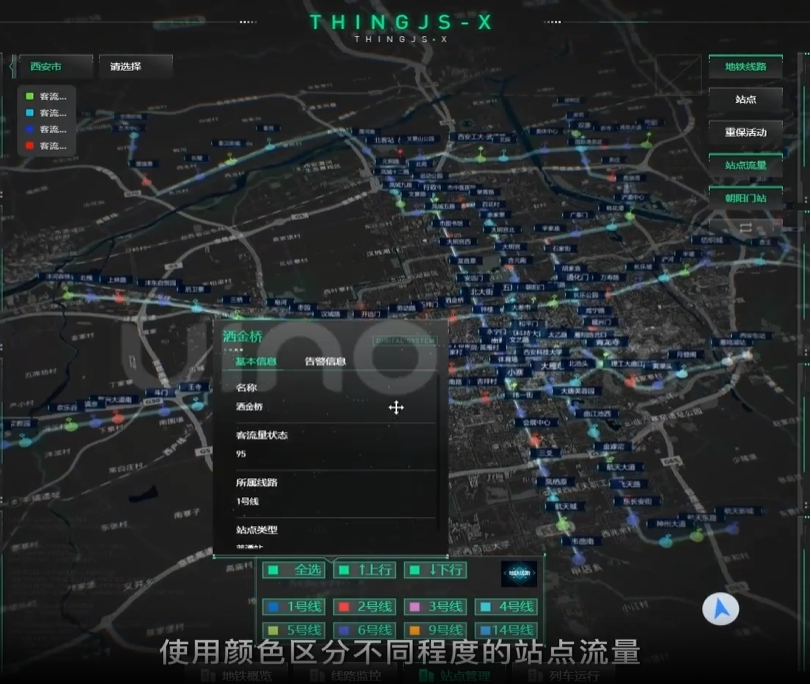

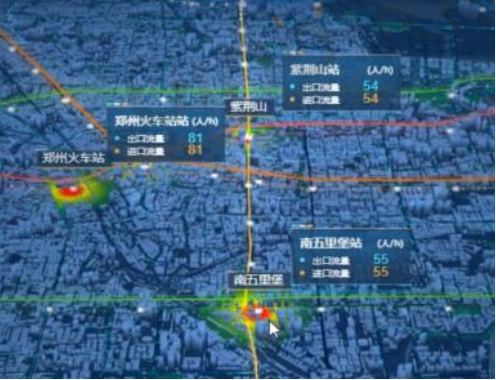

• 进出站客流：使用热力图的方式展示，颜色不一样即可

• 列车晚点状态：点击站点展示面板popup

• 站控措施：点击站点展示图例信息



• 告警信息：点击站点展示popup

• 基本信息：点击站点展示popup

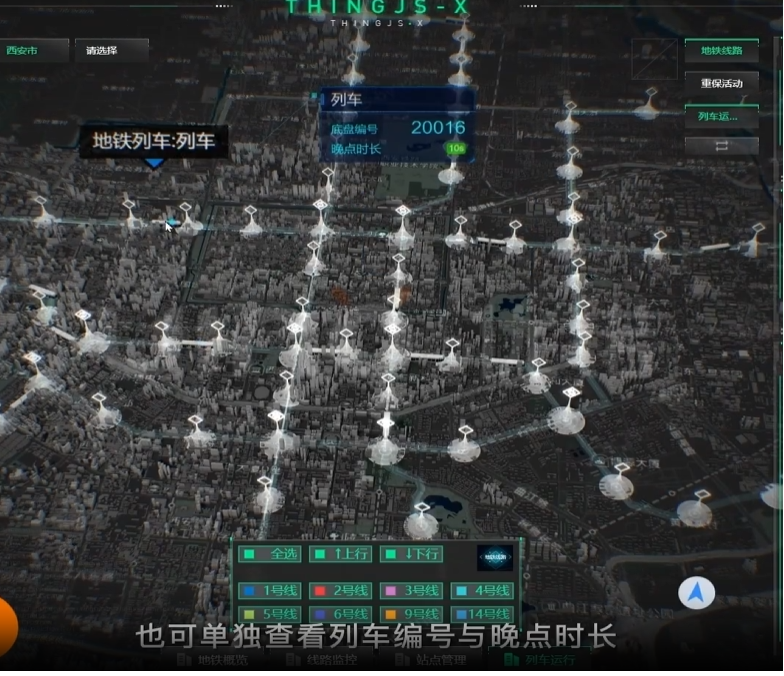

功能五：列车运行情况

实时获取列车位置，列车在地图中进行漫游，同时会存在多个列车运行，按照线路进行筛选可以修改大屏内容，也可以隐藏大屏

全局功能

1.底图变色，将底图渲染为偏绿色的颜色

2.建筑白膜，建筑白膜做高度渐变处理

3.视角做范围处理，限制最大视角高度

4.全局控件：鼠标位置控件，复位控件，全屏控件，地图测量

5.关于样式，地图中的站点以及高亮使用光锥写，站控措施使用billboard，气泡框使用popup

6.大屏使用自适应写法，做自适应大屏尺寸兼容1024-1920

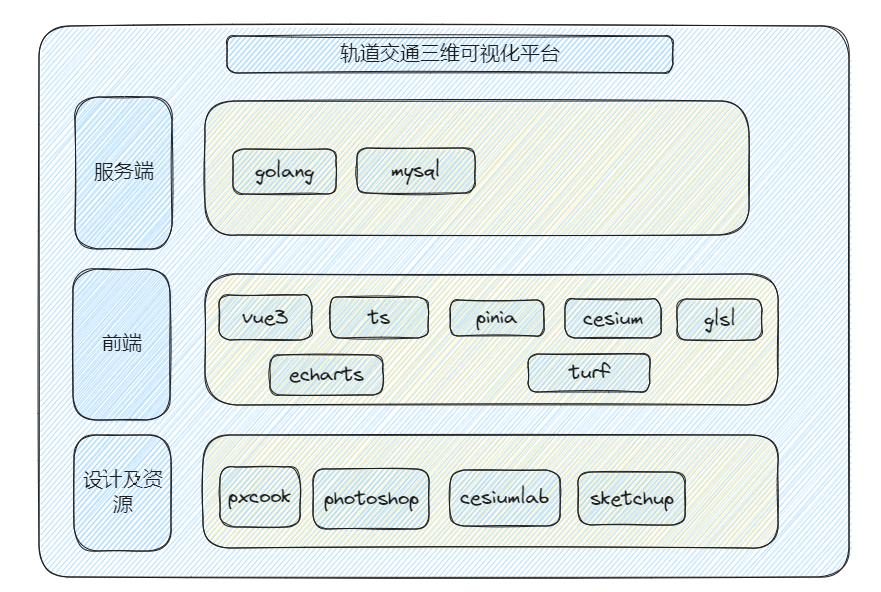

技术架构

总体设计

智慧地铁三维可视化系统平台实现全流程代码：
