电路板PCB封装引脚间距不合适的处理

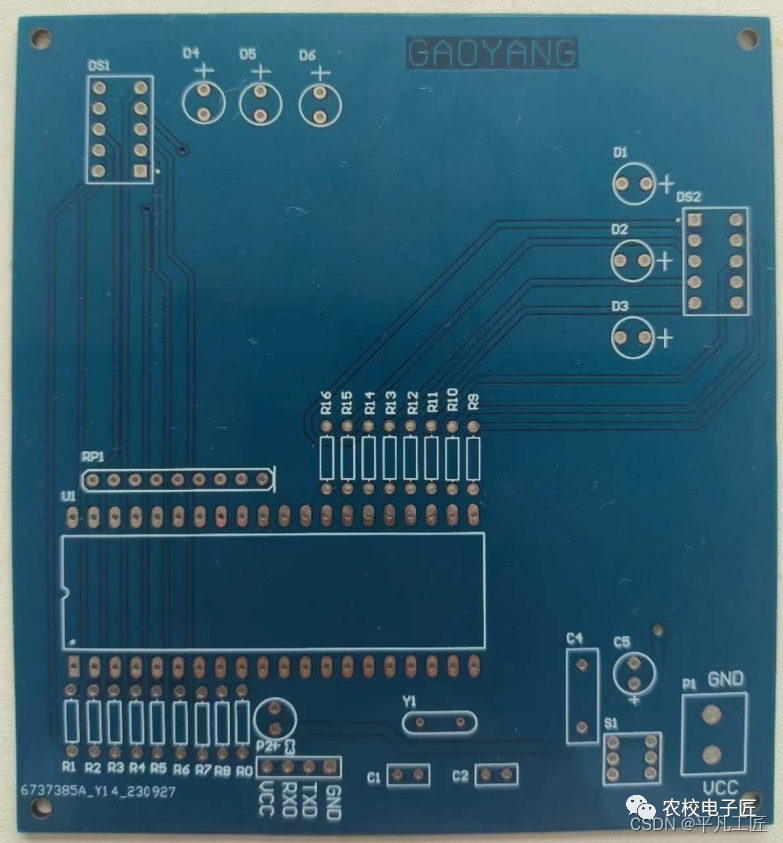

        这是《电子产品设计与制作》课学生完成的一个实践项目——“简易交通灯控制装置”。整个项目相对来说不算复杂,元件相对较少,不过对锻炼学生综合运用电路板设计、单片机开发等知识来说还是不错的。

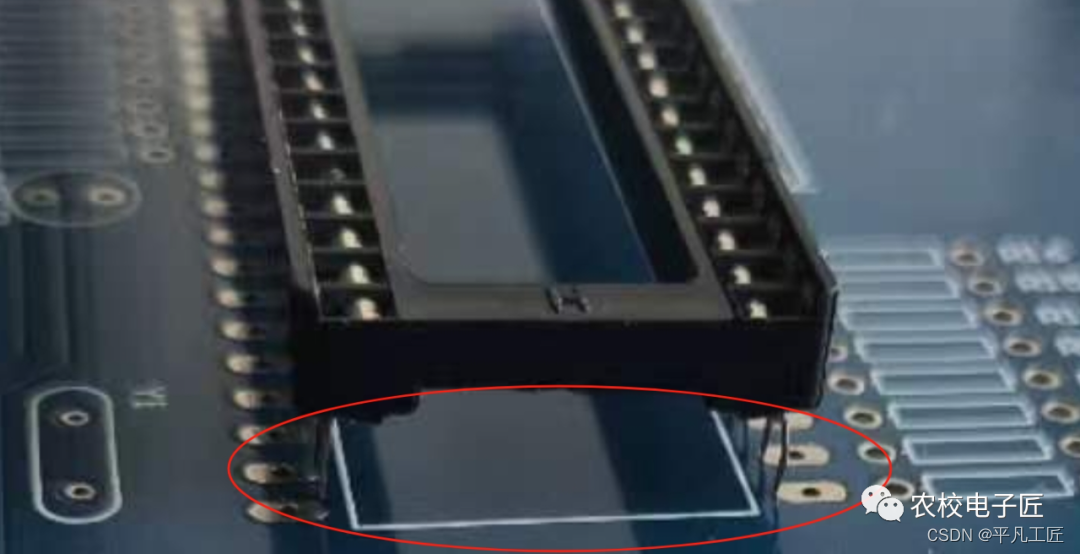

        电路板设计好之后检查的时候没有注意,等到电路板加工回来要进行焊接的时候才发现,51单片机的封装DIP-40两列引脚之间的间距设计的过大,单片机底座插不进去。


        本来设想将底座的两列引脚分别向外侧掰开一定角度然后插进电路板封装孔中,不过实际操作起来却非常困难,主要还是封装的间距设计的过大了。

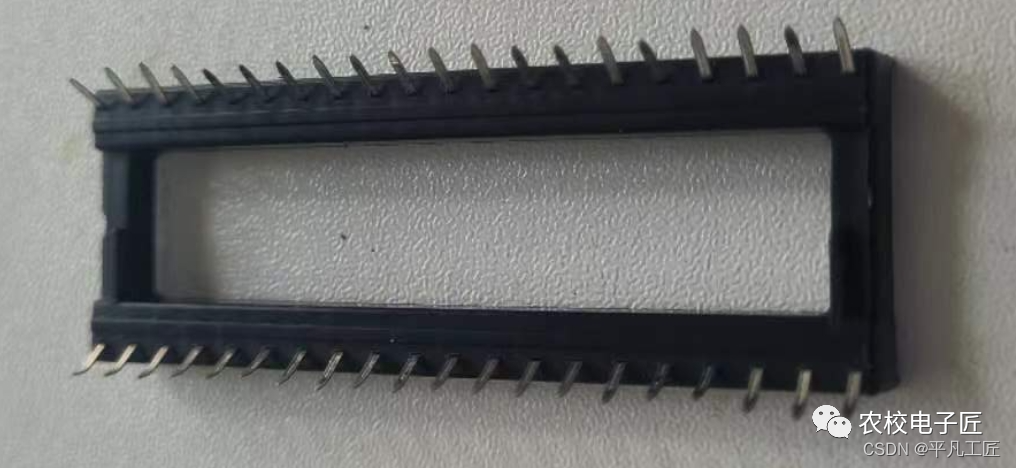

        于是干脆把单片机底座当作贴片元件来用,把底座的两列引脚向外弯折90度,这样就可以平贴在电路板上,再用斜口钳把引脚剪短一些,这样就可以完美的贴在所设计的封装上了。

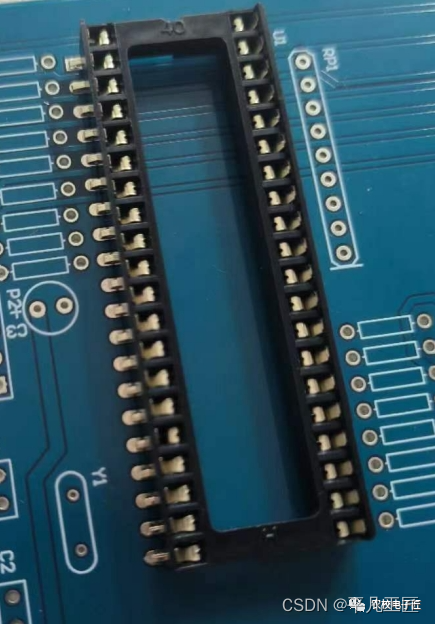

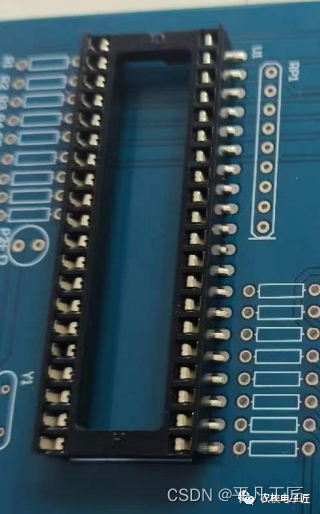

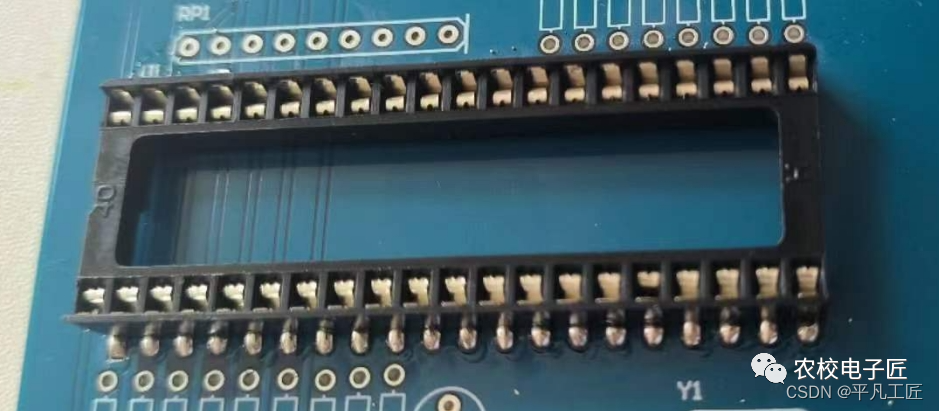

        再给每个引脚都上锡,将底座以贴片元件的方式焊接在电路板上。

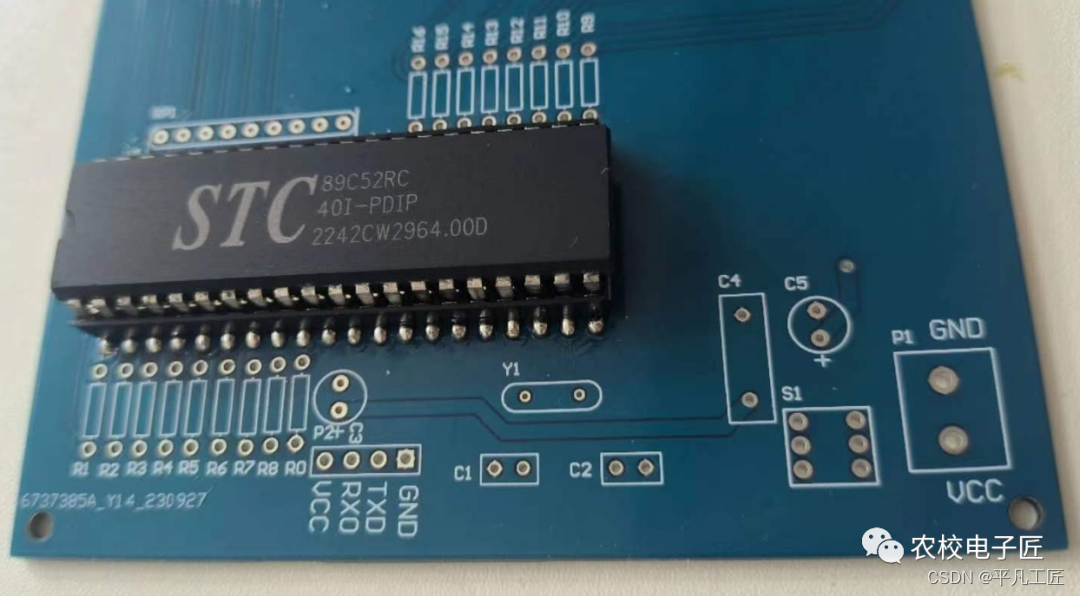

        底座焊好以后,把51单片机插在底座上,还是很牢固的,对整个电路功能也没有任何影响。
